双头异形六角开口扳手结构设计

　　这款双头异形扳手属于手动紧固工具范畴，主要面向设备装配、产线维护、工装夹具调试以及现场维修等场景。实际使用中，操作人员经常会遇到空间狭窄、紧固件外露长度有限、标准扳手厚度过大或开口方向受限的问题，因此该件在结构上没有采用常规长柄扳手的单一开口形式，而是将两端分别设计为六角环套式工作端和异形开口式工作端，使同一工具能够兼顾不同位置、不同轮廓紧固件的旋拧需求。六角端采用封闭环套结构，套入螺母后可形成多面接触，受力分布相对均匀，适合对标准六角螺母进行连续转动；开口端则便于从侧向卡入紧固件，在管路旁、板件边缘或被遮挡部位操作时，不需要从紧固件端部完全套入，能够提高拆装效率。

　　从结构设计思路看，扳手主体采用扁平长柄连接两端工作头的形式，柄部沿长度方向承担扭矩传递功能。模型中柄身并非简单等宽矩形，而是根据两端受力区域进行过渡加宽和收窄，既减少材料冗余，也避免在工作头与柄部交接处形成突兀应力集中。封闭六角端外缘保留较厚实体，以承受套拧时的周向载荷；开口端周围同样设置加强轮廓，使卡口侧壁在承受侧向推力时不易张开。整体厚度一致，便于在狭小间隙内插入，也符合手动工具轻量化、便携化的使用要求。

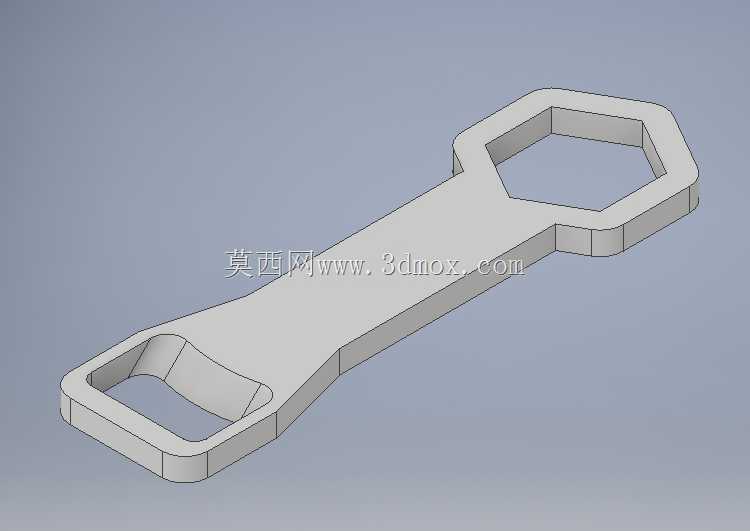

　　在三维建模时，可先绘制扳手俯视轮廓，再通过统一厚度拉伸形成基础实体。六角工作端的内孔需要按照螺母对边尺寸建立正六边形轮廓，外缘则可采用与内孔近似同心的多边形或圆角过渡形状，以保证环壁厚度均匀。开口端应重点处理卡口轮廓与外缘加强边的关系，卡口底部设置圆弧过渡，减少尖角导致的应力集中；柄部与两端头部连接处采用平滑曲线过渡，避免截面突变。完成实体后，对棱边进行适度倒角或圆角处理，既能反映真实钣金或机加工工具的外观，也能提高手持使用时的安全性。

　　外形尺寸方面，这类扳手通常依据目标紧固件规格确定两端工作尺寸，柄长则根据所需扭矩和操作空间平衡设定。较长柄部能够提供更大力臂，适合较大预紧力；但在密集设备内部，过长柄身会与相邻管路、线缆或机架发生干涉，因此模型中柄部长度应控制在满足手动施力的范围内。安装边界并不体现在固定安装孔位上，而是体现在操作包络：使用时需要预留扳手绕紧固件转动的扇形空间，封闭端还需保证螺母上方有足够套入高度；开口端则要求侧向有卡入空间，并确认扳手厚度能够进入紧固件与周边零件之间的间隙。

　　在工程应用中，该类扳手常用于轻中型设备检修、仪器支架固定、夹具螺母调整以及样机装配。其优势在于结构简单、成本低、不依赖动力源，且双头设计可减少工具更换频率。设计时还应结合材料热处理要求考虑强度，若用于较大扭矩场合，应增加头部壁厚和柄部宽度；若用于精密设备或临时调节，则可保持较薄外形以提升可达性。模型整体表达了手动工具从功能分区、载荷传递到操作空间约束的完整结构逻辑，适合作为五金工具建模、装配维护工具设计以及机构实训中的基础案例。
