多功能开口扳手实物逆向测绘结构

　　该作品围绕一块小型多功能手动扳手展开，建模对象来自实物测绘，整体为扁平片状金属工具，适合在设备检修、工装装配、教学测绘和小型机构维护场景中使用。扳手左端设置六角套孔，可对六角螺母或螺栓头施加扭矩；右端采用叉形开口结构，能够卡入窄小空间内的紧固件；板身中部开设长圆形减重与定位孔，既减少材料占用，也便于穿绳悬挂、销钉临时定位或与工具挂板配合。

　　从实际用途看，这类扳手并不追求大扭矩重载，而偏向轻量级、便携化和多用途操作。在自动化产线辅助工位中，维护人员常需要在防护罩、传感器支架、小型夹具和调节螺杆之间快速松紧紧固件，普通长柄扳手容易受空间限制，过厚的工具头也难以进入缝隙。该件采用薄板轮廓，端部功能区集中布置，能够在平面间隙较窄的位置完成卡接和转动。右端开口可针对扁平螺母、拉杆端头或带槽调节件进行扳动，左端六角孔则适合标准六角件，二者集成在同一板件上，减少工具更换频次。

　　结构设计上，扳手外形以连续冲压件思路展开。外轮廓由大半径圆弧、直线边和端部叉口组成，板厚方向保持一致，适合按钣金切割、激光下料或钢板铣削后热处理的工艺理解。六角孔周边需要保留足够金属宽度，因为扳拧时孔壁承受局部挤压和弯矩，若边距过小，容易在尖角处产生塑性变形。右端开口的两个爪部是受力薄弱区，开口宽度与爪长需要匹配目标件尺寸：爪部过短会导致啮合深度不足，过长则降低刚性，扳动时可能出现张开或侧弯。中部长圆孔不应布置在高应力传递路径上，孔端圆弧可降低应力集中，使板身在受力时更接近均匀承载。

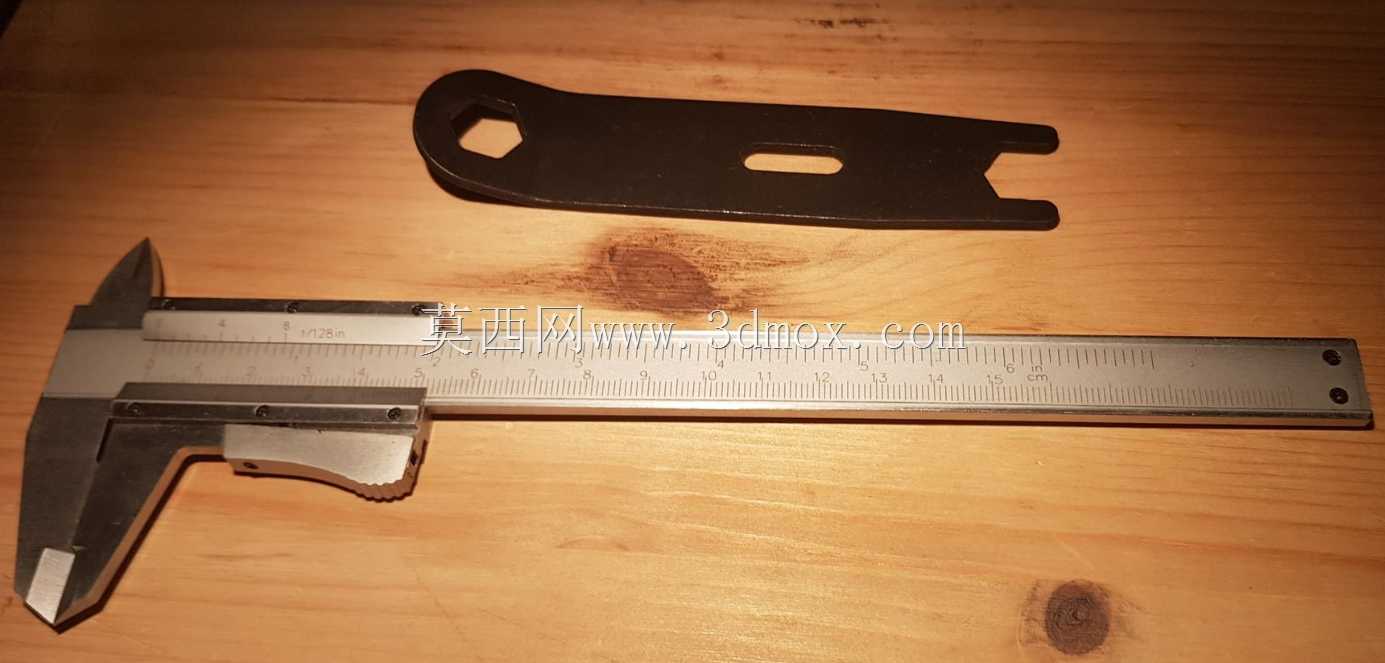

　　外形尺寸可依据实物比例和卡尺测绘关系建立。板身总长约覆盖卡尺测量区间的一百余毫米量级，宽度在左端六角孔处最大，向中段逐渐收窄，右端叉口处再次形成功能宽度。厚度方向明显小于宽度和长度，属于典型薄板工具。建模时应先确定基准平面，再绘制外轮廓中心线：左端六角孔需保证对边尺寸与转角位置，右端开口需保证两平行卡口面的同轴和间距，中部长圆孔以长度方向中心线定位。轮廓完成后按等厚度拉伸即可得到主体，若进一步细化，可在边缘加入倒角、去毛刺圆角和表面发黑处理后的外观特征。

　　安装边界方面，该工具不属于固定设备零部件，没有复杂装配约束，但在使用空间上需要明确边界。左端六角孔套入螺母时，扳手周围需预留板身旋转半径，尤其圆弧外侧不能与邻近机架干涉；右端开口卡入紧固件时，叉口前方应留有插入距离，板身平面方向需要有足够缝隙。若将其作为随机配套工具，还应考虑工具收纳槽、挂孔位置和取放方向，中部长圆孔可与挂架销位对应，使工具在振动环境下不易脱落。

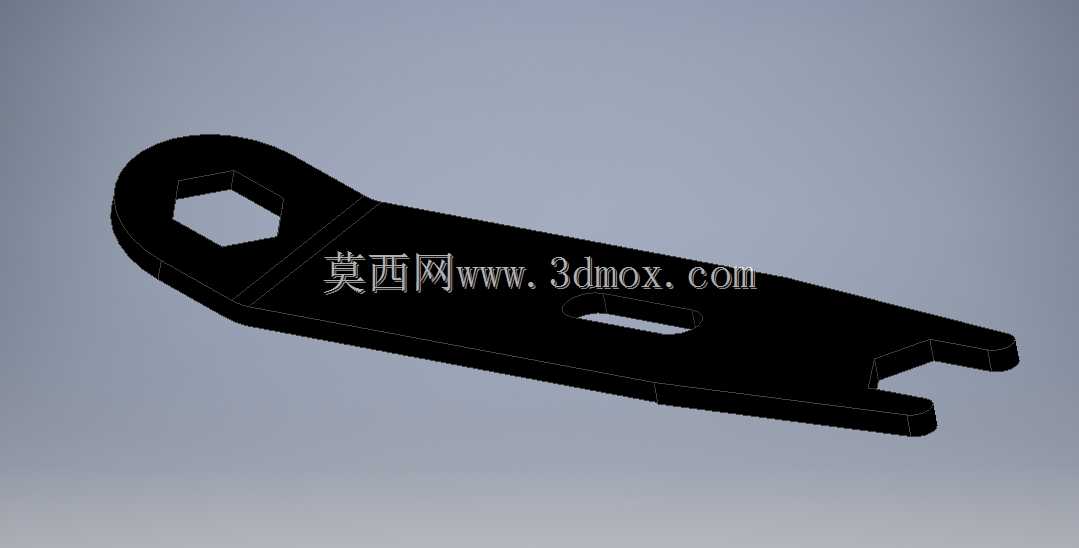

　　三维建模过程中，实物逆向的重点不在复杂曲面，而在功能尺寸的还原。六角孔的对边距离、开口槽宽、板厚、孔边距和端部圆弧都会直接影响工具是否可用。轮廓草图应保持全约束，对称部位以中心线控制，非受力外边缘可适当简化毛刺和磨损痕迹；若用于加工图纸，则需补充热处理、硬度、表面处理和锐边倒钝要求。通过该模型可以练习从实物测量、特征提取、草图约束到工艺合理性校核的完整流程，也能帮助初学者理解手动五金工具在紧凑检修场景中的结构取舍。
