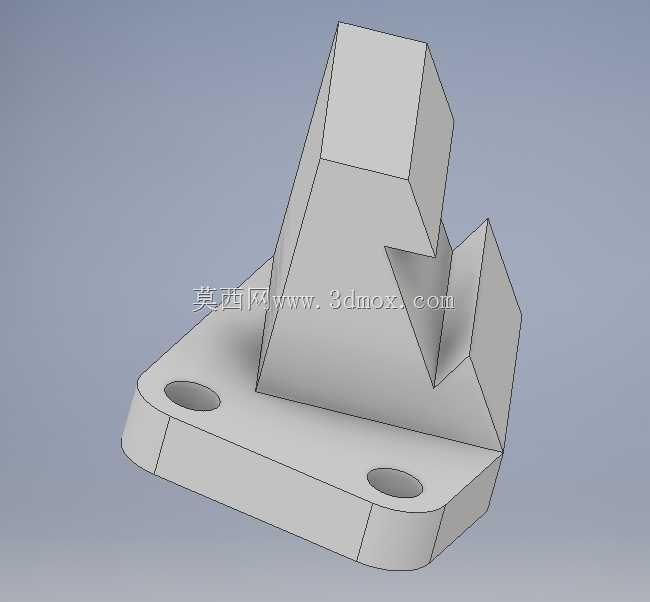

带安装底板的斜向定位支座造型

　　这个支座类练习件的结构可以拆成底部安装板和上部异形支撑体两部分，底板采用两端带半圆的长圆形轮廓，两个安装孔分别布置在两端圆弧的中心位置，孔位距离底板边缘留出足够的螺栓装配空间，实际使用时可以直接穿过内六角螺栓或者圆柱销，把整个支座固定在工作台面、工装基板或者设备机架的安装面上，底板厚度方向做了均匀的实体拉伸，边缘没有尖锐棱角，既避免装配时刮伤操作人员，也能保证底板和安装面完全贴合，不会出现翘边、局部悬空的问题。上部支撑体从底板上表面向上延伸，整体不是规则的直立方块，侧面带有明显的斜度，这种斜壁设计在工装支座里很常见：一方面可以在保证支撑刚性的前提下减少上部实体的材料占用，降低零件整体重量；另一方面斜向的侧壁可以避让周边其他运动部件，

　　比如自动化产线上的摆臂、传感器检测头或者气动夹爪的运动轨迹，避免支座和相邻机构发生运动干涉。支撑体上部做了阶梯式的凸台结构，中间位置开出一个V型的缺口槽，这个槽口的功能可以根据实际场景灵活适配：如果用作小型工件的定位工装，V型槽可以直接承托轴类、棒料类零件，对圆柱面自动对中，不需要额外调整定位位置；如果用作传感器安装支架，槽口可以留出检测光线或者感应探头的避让空间，让安装在凸台顶面的光电传感器、接近开关能够准确对准下方待检测的工件，不会被实体结构遮挡感应区域。建模的时候先从底板的草图轮廓入手，先绘制长圆形的外轮廓，拉伸得到底板实体，再在两个端部分别绘制安装孔的圆轮廓，做切除拉伸生成通孔，孔的直径按照常用的M6、M8螺栓规格预留间隙，

　　实际加工时如果是金属件可以直接钻孔攻丝，如果是3D打印件可以适当放大孔径保证螺栓顺利穿过。上部支撑体的草图绘制在底板上表面的基准面上，先勾勒出支撑体底部和底板贴合的轮廓线，再向上拉伸到总高度，之后通过斜度拔模命令调整侧壁的倾斜角度，让支撑体从下往上逐步收窄，中间的V型缺口可以通过草图绘制三角形轮廓后做拉伸切除，一次切出贯通或者半贯通的槽口，上部的方形凸台则在支撑体顶面新建草图，绘制对应尺寸的矩形后向上拉伸，形成高出支撑面的安装平台，平台面可以用来固定检测元件、小型气缸或者定位挡块。整个零件的外形尺寸控制在小型工装件的常用范围内，底板长度大概在一百毫米量级，宽度在六十毫米左右，总高度和底板长度接近，

　　安装孔的中心距和底板两端圆弧的中心重合，装配时两个螺栓的受力点均匀分布在支座两端，支撑工件时不会出现单侧受力倾斜的情况。这类支座结构在轻工自动化设备、检测工装、教学实训台里应用很多，既可以作为独立的定位支撑件，也可以多个组合使用，在流水线两侧形成工件的导向限位结构，斜壁的设计让零件在堆叠存放时也能部分错位，减少仓储占用空间，所有棱边在建模后期都可以添加小半径的圆角，降低应力集中，尤其是底板和上部支撑体连接的根部位置，圆角可以避免受力时出现应力断裂，提升零件的长期使用强度。
