带三角加强筋的立式铰接安装支座

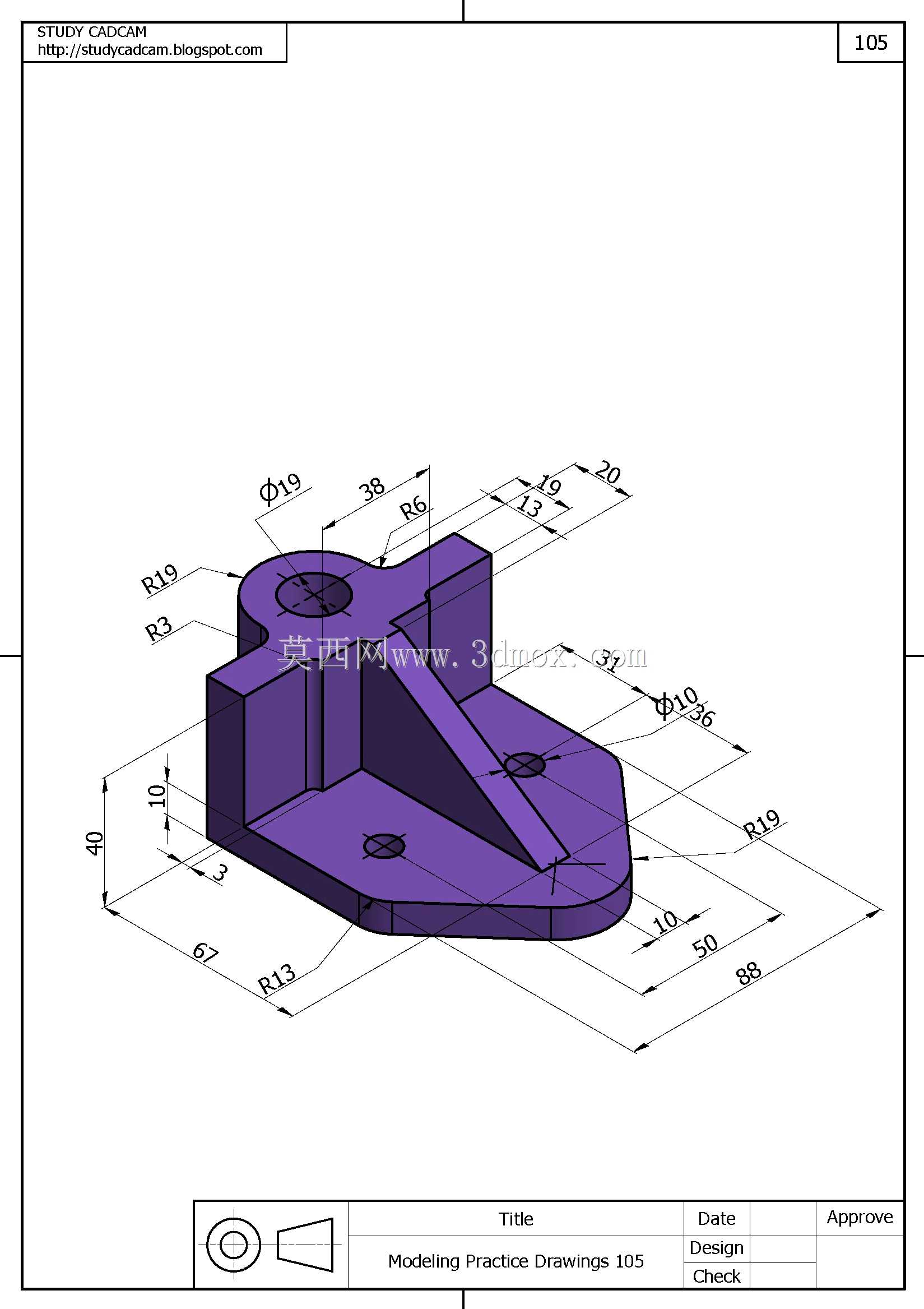

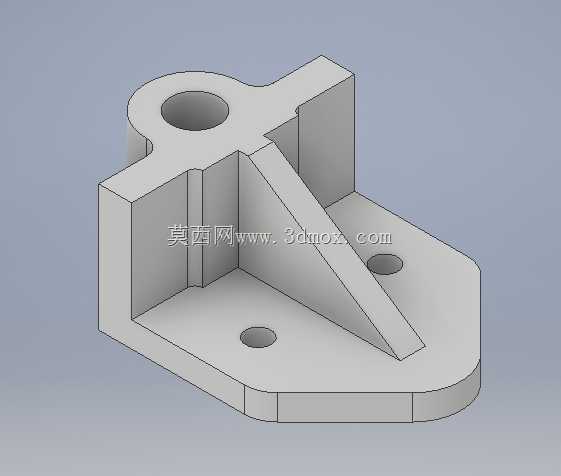

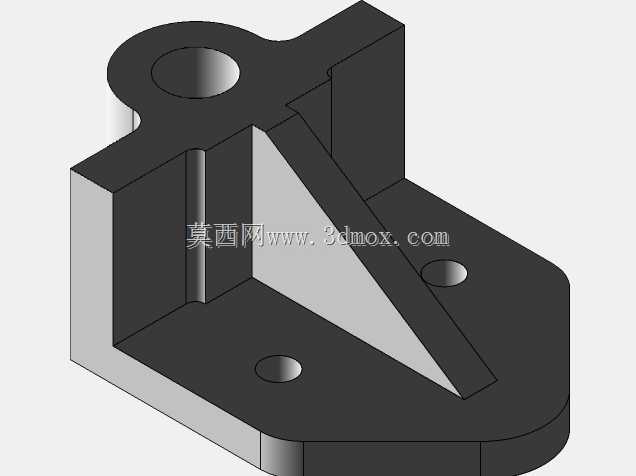

　　在自动化产线的工位侧装支架、小型检测设备的传感元件挂载、工装夹具的角度调节基座这类场景里，经常会遇到需要同时承担径向铰接载荷与底面固定载荷的支撑需求，这类支座既不能做成厚重的整块铸钢件浪费安装空间，也不能用单薄的折弯钣金件承受反复交变的侧向推力，本次呈现的这款带三角加强筋的立式铰接安装支座，就是针对这类中等载荷工位支撑需求完成的结构件。从结构布局来看，零件整体分为三个功能区域：底部是带圆角收尾的水平安装底板，底板上预留了两个沉头通孔，用于穿过内六角螺栓将整个支座锁附在设备台面、铝型材框架或者工装基板上，底板的末端做了半圆弧过渡，既避免直角边角在设备运维过程中刮伤操作人员线缆或者手套，也能在紧凑安装空间里减少和相邻管线、

　　运动部件的干涉概率。底板上方靠后侧竖立着两块平行的立式支撑板，两块立板的顶部共同衔接一个带同轴通孔的铰接耳座，这个贯穿的圆孔就是整个支座的核心功能位：可以穿入铰接销轴、转轴螺栓或者传感器的摆动轴，让挂载在销轴上的摇臂、连杆、检测摆杆能够绕孔位完成小角度往复转动，两块平行立板的间距刚好可以容纳标准厚度的连杆接头，销轴穿入后两侧可以加装平垫圈和开口销完成轴向限位，不会出现挂载部件侧向窜动的问题。在水平底板和立式铰接耳座之间，设计了一块斜向布置的三角加强筋，筋板的一侧完全贴合后侧立板的立面，另一侧斜向延伸到底板的中部区域，把立板承受的侧向弯矩直接传导到底板的整个安装面上，而不是让立板和底板的衔接直角位置单独承受应力集中。

　　很多新手在做这类支座建模的时候容易忽略筋板的受力传导路径，要么把筋板做的太短只衔接立板根部，要么筋板厚度和立板厚度差值过大导致焊接或者注塑成型时出现缩痕，这个结构里筋板的厚度和立板、底板的壁厚保持均匀一致，不管是后续采用机加工从整块铝料铣削成型，还是采用铸铝、3D打印或者钣金焊接工艺制作，都能保证各部位的成型质量稳定。从安装边界的尺寸逻辑来看，底板的两个安装孔间距预留了足够的扳手操作空间，当螺栓从沉头孔穿入锁紧时，内六角扳手可以完全沉入孔位周边，不会和底板下方的安装面出现干涉；顶部铰接孔的中心高度经过适配，既保证挂载的摆臂在向下摆动时不会磕到底板表面，也让整个支座的整体高度控制在低矮工位的安装允许范围内，

　　不会因为支座过高导致整个挂载机构的重心上抬，在设备运行产生振动时出现晃动感。立板和底板的衔接位置、筋板和两个壁面的衔接位置都做了小半径的内圆角过渡，避免直角应力集中在长期受交变载荷的情况下产生裂纹，零件的所有外轮廓边角都做了轻微的倒角处理，没有锋利的锐边。这类支座在实际产线里的用途非常广泛：可以作为皮带输送机侧边的跑偏检测摆杆的铰接基座，固定在输送机机架侧方，让检测摆杆触碰皮带边缘时绕顶部销轴转动触发信号；也可以作为小型包装设备里连杆机构的固定支撑座，把驱动连杆的一端铰接在耳座孔位，配合气缸完成料仓闸门的往复开合；还可以作为工装夹具里的快速压钳的安装底座，替代标准的平直安装板，让压钳的铰接支点获得更高的支撑强度。建模过程中先从底板的轮廓草图开始绘制，先画出底板的直边段和末端半圆轮廓，拉伸得到底板基体，再在底板后侧绘制立板的轮廓草图，向上拉伸得到两块平行立板和顶部的铰接耳环，之后绘制斜向筋板的三角草图，拉伸对应厚度后和基体合并，最后依次加工出底板的两个安装通孔、顶部的铰接贯穿孔，再对所有衔接棱边添加过渡圆角，对安装孔添加沉头台阶，整个结构的壁厚均匀，没有多余的冗余材料，在保证支撑刚度的前提下把零件整体重量控制在较低水平，不管是小批量机加工还是开模铸造都有很好的工艺可行性。
