卧式支座类机械零件造型结构设计

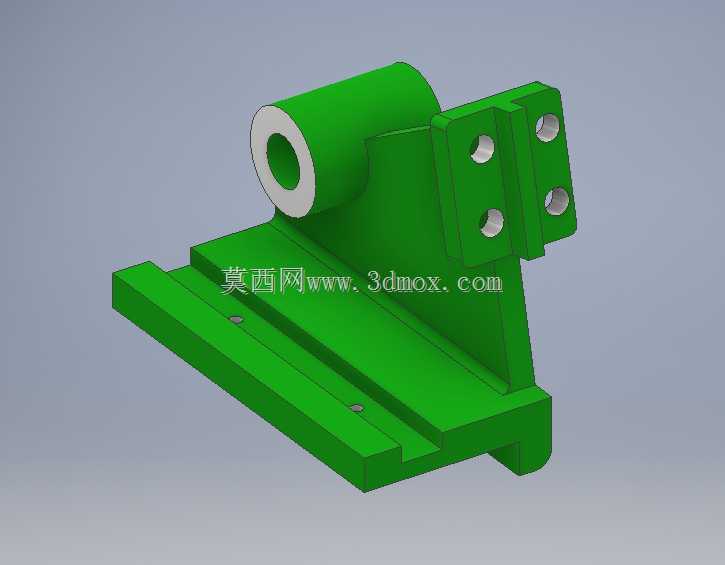

　　该零件属于典型的卧式安装支座类机械构件，在常规工业设备中主要承担轴类部件支承与侧向功能组件安装的双重作用，整体结构采用一体化铸焊式基座思路设计，底部设置两条平行的纵向安装导轨面，导轨面沿零件长度方向通长布置，导轨截面为带台阶的凸缘结构，台阶面可作为安装时的侧向定位基准，导轨面上预留两处沉头安装孔，用于穿装紧固螺栓将整个支座固定在设备机架的安装平面上，底部导轨的两端做了圆角过渡处理，避免装配时与机架边角发生干涉，同时降低应力集中风险。零件左侧上部设置同轴的圆筒形轴承支承座，圆筒内孔为通孔结构，孔口端面加工出环形沉台，该沉台可用于嵌入轴承端盖或者定位轴承外圈，圆筒的轴向长度与内孔直径比例经过合理校核，

　　能够为穿装在孔内的转轴提供足够的支承跨距，减少转轴运行时的挠曲变形，圆筒外壁与底部基座之间通过三角形加强筋板连接，筋板从圆筒下侧一直延伸到底部基座的上表面，将圆筒承受的径向载荷直接传递到下方安装基础，避免支承部位出现悬臂受力的薄弱结构。零件右侧向上延伸出立式安装立板，立板整体为矩形块状结构，立板上分布多组贯通安装孔，其中立板左侧板面设置上下两个同轴的通孔，右侧板面设置上下两个同轴的通孔，两组孔的轴线相互平行且均垂直于立板安装面，这些孔位可用于安装传感器支架、行程限位组件、气动执行元件或者其他附属功能部件，立板的厚度尺寸经过加强设计，能够承受侧向安装部件带来的倾覆力矩，立板与底部基座、左侧筋板之间完全融合为整体结构，

　　不存在分体连接的装配间隙。从安装边界尺寸来看，零件整体长度方向以底部导轨的两端为极限边界，宽度方向以圆筒外圆的最外侧和立板的最外侧为边界，高度方向从底部导轨的底平面到立板的顶面为总高，所有外伸结构都没有超出底部安装面的投影范围，在整机布局时可以直接按照底部导轨的占地尺寸预留安装空间，不需要额外预留周边的操作间隙。该类支座常见于自动化生产线的工件定位工位、小型专用设备的转轴支承单元、检测仪器的安装基座场景，实际使用时圆筒内孔装入配套轴承，转轴穿过轴承内孔实现旋转动作，右侧立板上的孔位可以根据工位需求安装检测元件或者驱动连接件，底部导轨既可以通过螺栓直接锁死在固定机架上，也可以配合直线导轨滑块实现整个支座的位置可调，

　　导轨的台阶面还能作为滑动导向的贴合面，在需要调整支座轴向位置的场合，松开底部紧固螺栓即可沿导轨方向推动整个部件移动，调整到位后重新锁紧即可完成定位。结构设计上所有孔位的位置都预留了足够的扳手操作空间，立板上的孔与孔之间的壁厚满足强度要求，不会出现攻丝或者穿装螺栓时壁部开裂的问题，所有棱角位置都做了小倒角处理，既去除了加工后的毛刺，也避免装配过程中划伤操作人员，整个零件的壁厚分布均匀，相邻部位的壁厚差控制在合理范围内，若采用铸造工艺生产可以有效避免铸件出现缩孔、浇不足的缺陷，若采用板材焊接加工则可以分别下料底板、筋板、圆筒、立板后拼焊成型，焊后进行时效处理消除焊接应力再进行后续机加工，保证各安装面的形位公差。建模过程中优先搭建底部导轨的基础拉伸特征，再依次叠加支承圆筒、加强筋、侧立板的主体结构，之后对所有安装孔进行切除特征制作，最后统一添加圆角、倒角工艺特征，特征树的顺序和实际加工工序的顺序保持对应，后续修改尺寸时可以直接调整基础草图的参数，整体结构会同步更新，不需要重复搭建特征，能够大幅提升变体设计的效率。
