折弯式多孔连接固定支架钣金件

　　该构件属于典型的薄板折弯成型连接支架，整体采用等厚薄板经下料、冲孔、多道折弯工序加工而成，在各类轻工装备、传感检测工位、自动化流水线周边辅件以及小型机电设备的内部安装场景中十分常见。这类支架的核心作用是在两个存在空间高度差、平面错位的安装点位之间建立刚性连接，既可以作为传感器、小型检测元件的承载固定座，也可作为线束导向、小型限位挡块、轻载连杆的过渡连接件，适配设备内部局促的安装空间，替代需要多块拼焊的组合支架，减少装配零件数量与现场焊接工作量。

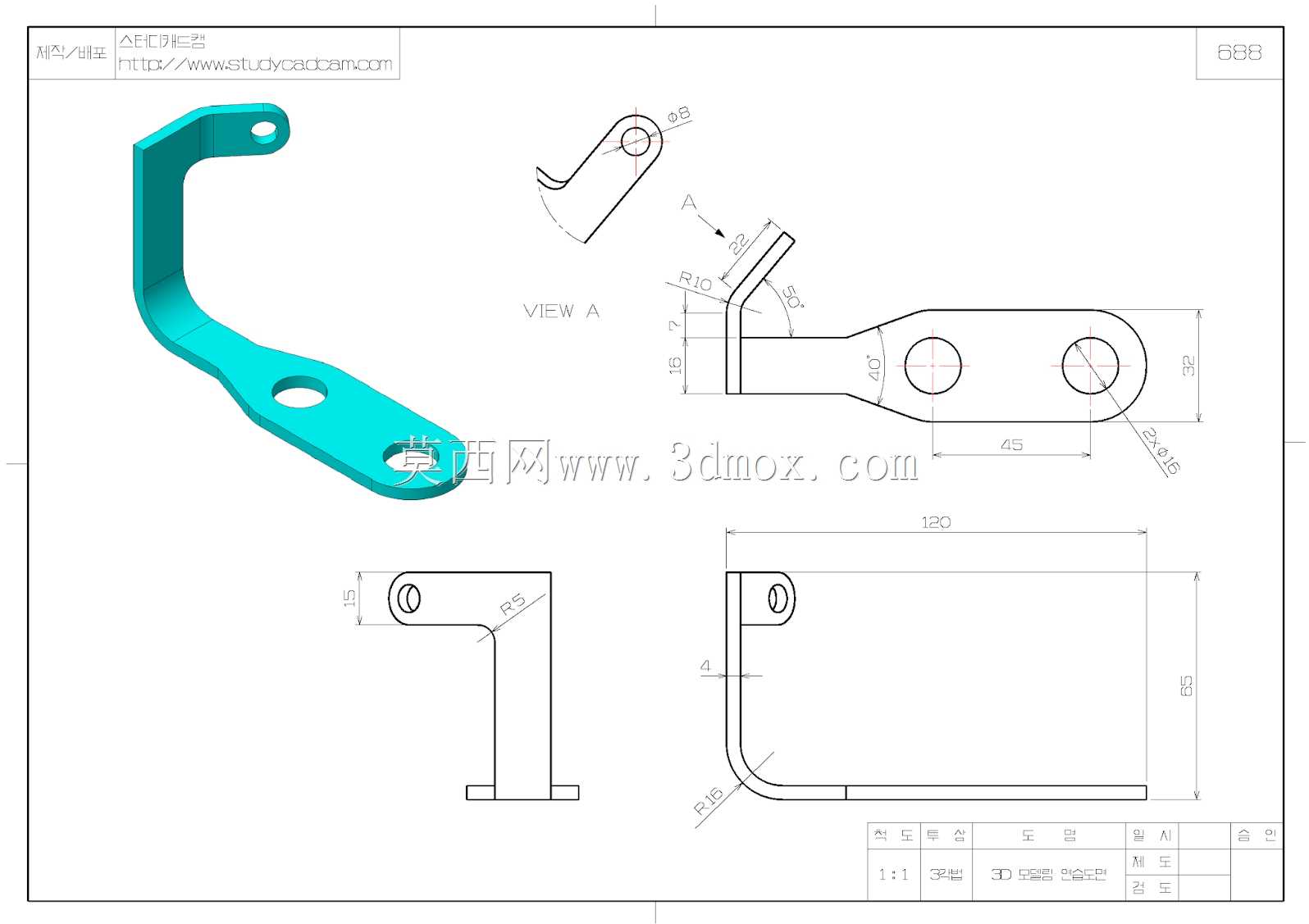

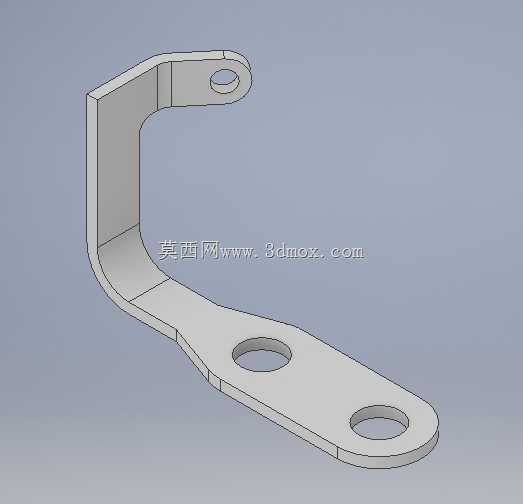

　　从结构形态来看，构件整体呈Z向阶梯折弯形态，三段平直板段通过两处大圆角折弯过渡，一端为窄幅收窄的单孔耳板，另一端为宽幅延伸的双孔长板，中间通过竖直折弯段形成高度落差。端部的单孔耳板做了圆弧收头处理，孔位中心与耳板圆弧轮廓同轴，这种设计既避免了尖角处的应力集中，也让该端在穿入销轴、紧固螺钉后拥有均匀的边缘补强余量，耳板两侧的板边做了小幅折弯翻边，在薄板厚度有限的情况下大幅提升耳板的抗扭刚度，避免锁紧螺钉时耳板发生面外翘曲。下方的长直板段开设两个同轴排布的圆形通孔，孔位沿板段长度方向错开布置，两个安装孔共同承担主承载端的固定约束，双孔布局可完全限制支架绕紧固点的转动自由度，相比单孔固定形式抗偏移能力更强，长板段从折弯根部向末端逐渐放宽，板宽轮廓平滑过渡，没有突变的截面缺口，保证载荷从折弯段向安装端面传递时流线均匀，不会在宽度突变位置产生应力峰值。

　　设计这类折弯支架时，首先需要匹配两端安装点位的空间坐标：两处折弯的高度差直接决定中间竖直段的展开长度，折弯内圆角需要和所选板材的厚度匹配，常规冷轧钢板折弯时内圆角取0.8到1.5倍板厚，既避免折弯时外表面出现拉伸裂纹，也防止内圆角过小导致折弯处挤压起皱。板段上的所有安装孔边到板边缘的距离需要保证不小于1.5倍孔径，孔边到折弯线的距离要预留足够的折弯让位，避免冲孔区域靠近折弯线时，折弯工序带动孔位发生拉伸变形，导致后续装配时螺钉无法顺利穿入。两端孔位的位置公差需要结合配对安装件的孔位公差设定，通常长板段的两个固定孔采用腰型孔预留调节余量的方案也十分常见，可补偿支架焊接或折弯成型带来的少量角度偏差，降低现场装配的对位难度。

　　从安装边界来看，该支架的整体外轮廓占用空间分为三个层级：上端耳板所在平面、中间竖直折弯段、下端长安装板所在平面，三个平面互相平行、沿竖直方向错开，安装时下端长板通过两个紧固件贴紧设备基座的安装面，上端耳板朝向待连接的元件工位，中间折弯段悬空形成避让空间，可绕过设备内部的管线、相邻构件的凸起部分，不需要在基座表面额外增加垫高垫块。构件的载荷特性以轻载静载荷为主，适合承受沿板面向下的压力以及小幅度的横向拉扯，不适合承受大扭矩冲击载荷，当应用在存在振动的设备工位时，可在紧固螺钉处搭配平垫与防松垫圈，避免长期振动导致紧固件松脱。板材的选型通常根据使用环境选择，普通室内工业场景选用普通冷轧钢板表面做喷塑或镀锌处理即可，若应用在潮湿、有弱腐蚀的检测工位，可选用同等厚度的不锈钢薄板加工，折弯后无需额外表面处理即可拥有较好的防锈能力。

　　建模过程中可以先绘制构件的平板展开轮廓，在展开草图中预先定位三个安装孔的位置，再按照折弯线依次生成两处折弯特征，折弯过程中同步验证折弯区域与孔位的干涉情况，确认折弯后孔位不会发生形变，最后对所有外露的尖角、棱边做倒角或圆角过渡，完全符合钣金加工的工艺逻辑，后续生成的展开下料图可直接导入激光切割设备完成板材下料，后续仅需折弯、去毛刺、表面处理几道工序即可成品，加工周期短、制造成本低，非常适配非标自动化设备中大量需要定制化连接支架的使用需求。
