立式直角安装支座钣金折弯结构

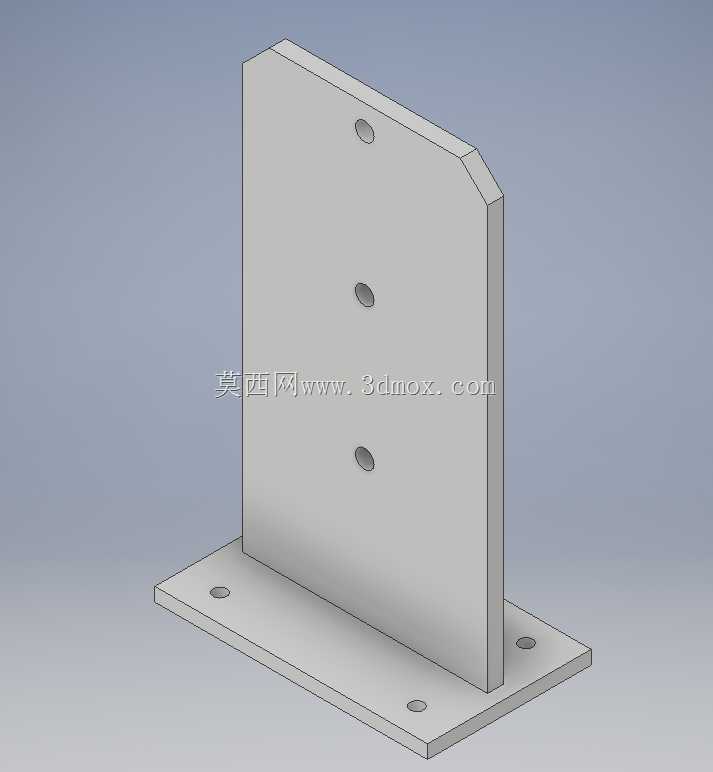

　　在自动化产线的工位侧边、检测台架的立面以及小型实验装置的机架上，经常需要把传感器、限位开关、小型导向轮或者轻载执行件抬离安装基面，同时保证被支撑件的工作面与底板保持严格垂直，这类场景下一体式L形折弯支座是最常用的支撑形式。本次拆解的这款立式支座，正是围绕这一类通用安装需求完成的结构练习，整体由一块水平底板和一块竖直立板垂直相交构成，两块板在根部整条边贴合，形成稳定的T形截面支撑，受力路径非常直接：立板上承受的侧向载荷通过结合面直接传递到底板，再由底板上的紧固件分散到设备台面，没有多余的转接环节，刚性表现远胜于拼接式支架。

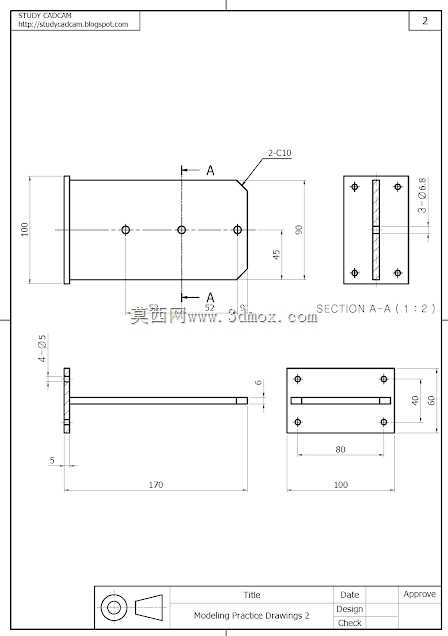

　　从外形尺寸与安装边界来看，底板为矩形平板，长宽方向均向外伸出立板侧面，形成对称的安装翼缘，四个角部附近各布置一个沉孔，用于穿入内六角螺钉将整个支座锁固在工作台面或铝型材框架上；孔位避开立板投影区域，装配时扳手空间充足，不需要在立板侧面预留操作缺口。竖直立板高度明显大于底板厚度，板顶两个角做了斜切倒角处理，既去除了尖锐棱角，避免装配人员刮伤，也减轻了顶端少量重量。立板正面沿竖直中心线等距分布三个通孔，用于固定被支撑的功能件，三孔共线的布置方式允许用户根据需要的安装高度选择对应孔位，或者在同一支座上串联安装多个元件，例如上下布置两组对射传感器、多级限位挡片等。立板厚度与底板厚度保持一致，折弯根部不存在应力集中的尖锐内角，在三维建模时可以通过拉伸凸台一次性生成主体，再对孔位执行切除拉伸，倒角特征单独添加，特征树顺序清晰，参数修改方便。

　　设计思路上，这种支座优先考虑的是安装面的形位公差：底板底面与立板正面需要保证较高的垂直度，否则固定在立板上的传感器检测方向会出现偏角，在长距离检测场景下误差会被放大；底板上表面与立板背面的结合区域在建模时做成整面接触，实际加工中若采用钣金折弯工艺，可由单块钢板一次折弯成型，折弯线处保留自然圆角，无需焊接，外观平整且不存在焊接变形；若采用机加工方式，则可由整块铝块或钢块铣削而成，适合小批量、高精度要求的场合。

　　实际用途方面，该支座可以作为光电传感器的安装支架，固定在输送线侧面对物料进行到位检测；也可以作为小型导轨的侧向安装基准，在教学实验台上搭建滑块运动机构；还能充当管路系统中阀类元件的立式固定座，把阀件抬升到便于操作的高度。由于立板上预留了多档孔位，同一规格支座可以适配不同高度的安装需求，减少了非标件的种类，在设备备件管理中也能降低库存数量。建模过程中需要重点关注孔位的同轴度与边距：底板四个安装孔到板边的距离要统一，保证支座在台面上定位时方向不会装反；立板上的三个孔中心到立板两侧边缘的距离相等，确保被固定件受力居中，不会对支座产生附加弯矩。整体结构没有复杂曲面，特征全部为规则的拉伸与切除，非常适合作为结构建模入门阶段的练习案例，帮助设计者熟悉正交支撑结构的布局逻辑、安装孔位的避让原则以及折弯类零件的工艺表达。
