传感器铰接式安装固定支座结构

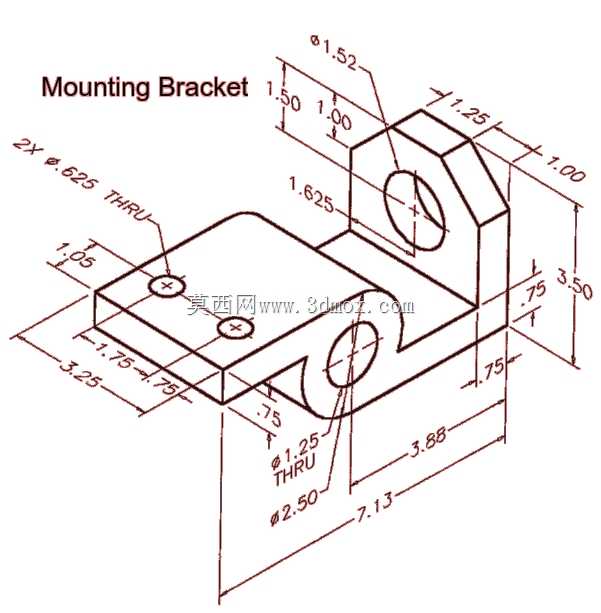

　　该安装支座属于小型传感检测单元的配套固定结构，在自动化产线、实验台架、轻工包装设备以及小型工位检测机构中较为常见，主要承担传感器本体的位置固定、姿态微调以及与主机架之间的铰接连接作用。结构整体采用一体化折弯式L形承载布局，底部水平段为贴合安装基面，板面预留两个同轴沉孔，可穿过内六角螺钉将支座整体锁定在设备台面、型材立板或焊接机架的加工面上；竖直立板向上延伸，板体开设大直径通孔，用于穿入铰接销轴，为被支撑检测部件提供回转自由度；水平段与立板交接的卷圆筒体同样加工同轴通孔，该孔可作为第二铰接点位，也可穿入导向轴、定位销或阻尼转轴，实现支架俯仰角度的调整与锁止。

　　从实际装配逻辑来看，这类支座并非单纯的刚性垫块，而是兼顾固定与角度补偿的连接构件。现场使用中，光电传感器、接近开关或小型检测探头往往需要对准工件经过的检测位，设备运行振动、加工件累积误差以及机架焊接变形都会让预设检测位置出现偏移，若采用完全刚性的直板支架，调整时只能依靠长孔滑动，微调范围有限，且反复松紧螺钉容易造成安装面压痕。该结构通过两处同轴铰接孔形成回转副，松开销轴锁件后，上方搭载的传感器安装板可绕孔轴线小角度转动，对准检测区域后再锁紧侧顶丝或销轴螺母，即可保持姿态稳定，调试效率远高于整块铣削的固定支架。

　　结构的受力路径设计较为清晰，设备运行产生的振动载荷先由传感器安装板传递至立板铰接孔，再沿立板侧壁向下传导至底部水平安装面，最终通过两个紧固螺钉分散到主机架；交接处的卷圆筒体并非装饰造型，筒体的环形截面相比直角折弯板拥有更高的抗扭截面模量，当支架受到侧向拉扯或检测部件碰撞时，筒体可以分散立板与底板交接位置的应力集中，避免直角拐角处出现疲劳裂纹。水平安装板的两个孔位间距经过适配，既可以匹配标准铝型材的槽孔间距，也能够对应普通钢板机架上常见的螺孔分布，安装时无需额外扩孔或补焊转接板。

　　外形边界方面，支座整体长宽高尺寸紧凑，水平底板向外延伸的长度足以覆盖两个安装孔的边距要求，保证螺钉拧紧时底板不会发生翘曲；立板高度根据传感器回转所需的避让空间设定，板顶做切角处理，既减少边角与周边管线的干涉，也降低零件整体重量。卷圆筒体的外径大于立板厚度，筒体两端略突出板体侧面，销轴穿入后两端均可加装垫圈与开口销，防止轴向往复窜动。所有孔位均设计为贯通光孔，未在支座本体上加工内螺纹，实际装配中螺纹全部设置在配对机架或转轴零件上，长期使用出现螺纹滑牙时仅需更换紧固件，不会造成支座本体报废。

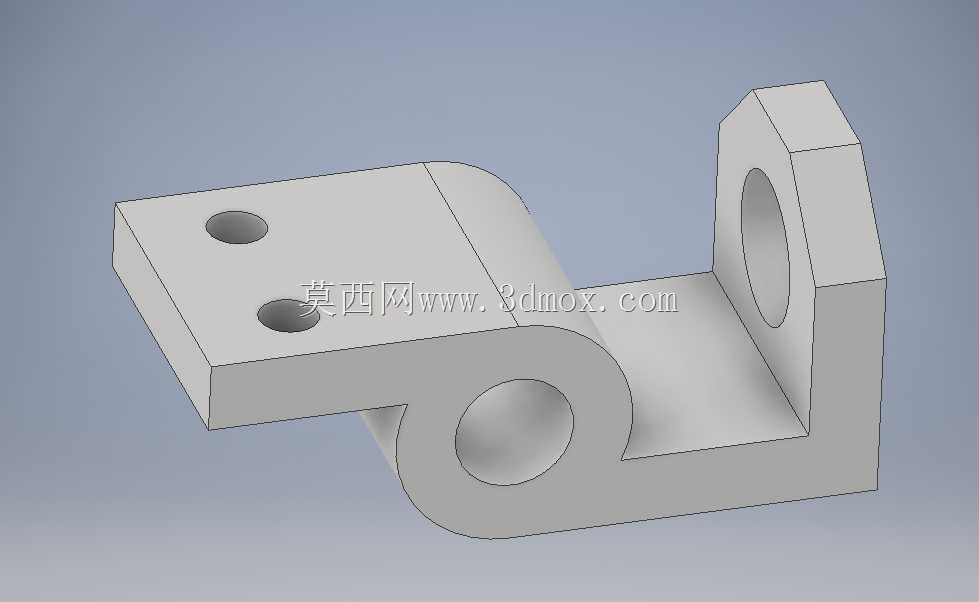

　　建模过程中需重点管控几处配合公差：铰接通孔与销轴采用间隙配合，保证转动顺畅无卡滞，同时控制同轴度误差，避免两处孔位不同轴造成转轴强行装配后弯曲；底板安装孔的孔边预留足够沉头空间，螺钉头部完全沉入板面以下，不会凸起干涉传感器底座的贴合；卷圆筒体与平板交接的融合位置做均匀过渡，建模时需保证实体合并无碎面，后续工程图导出剖面时可清晰呈现壁厚分布。该结构没有复杂曲面与多零件装配，单件即可通过铣削或型材弯折焊接成型，加工成本低，维护更换方便，能够适配多数中小型检测工位的安装固定需求。
