户外移动式燃气烧烤架整机结构设计

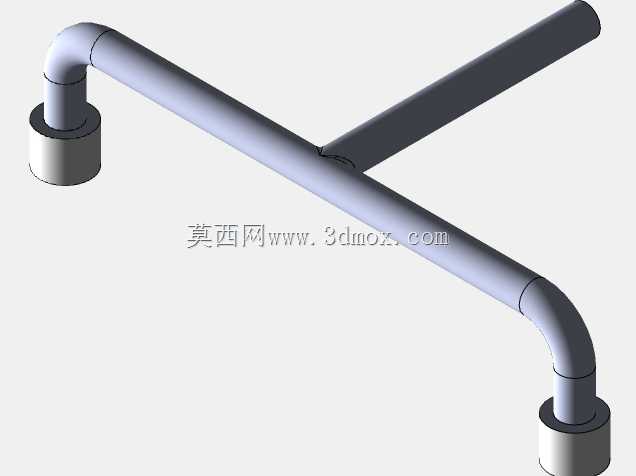

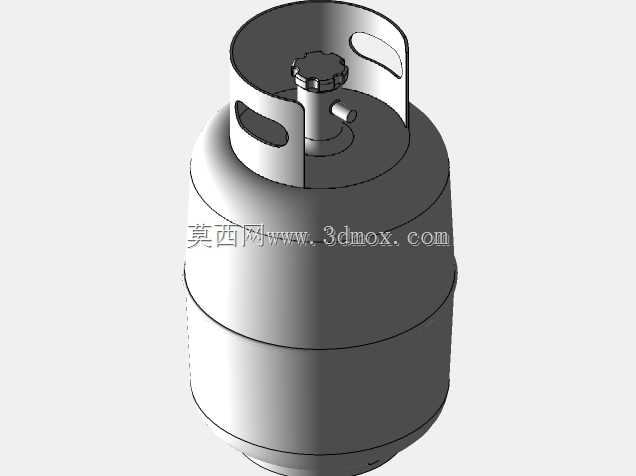

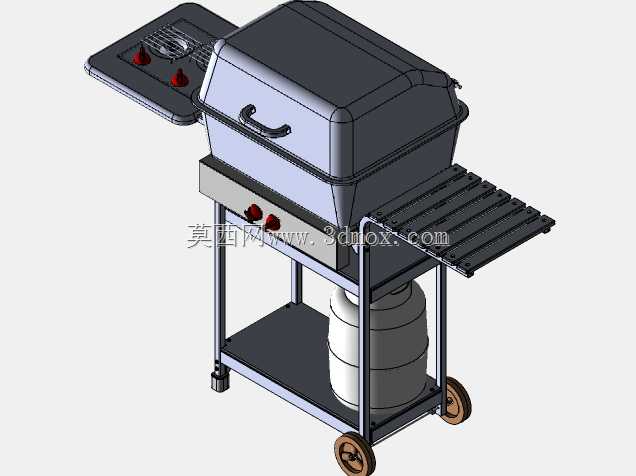

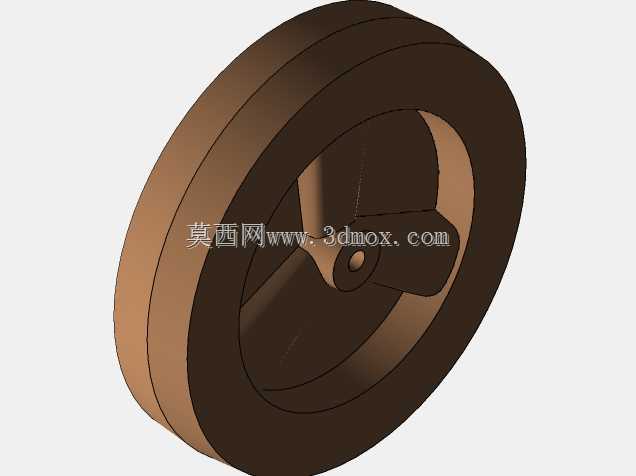

　　这款移动式燃气烤架的结构设计，首先要匹配户外聚餐、庭院烹饪、流动餐点经营这类高频使用场景，整机采用立式带轮推车结构，底部设置两个定向脚轮与两个万向带刹脚轮，日常短距离移位时只需抬起无轮侧扶手即可推动，停靠作业时踩下万向轮刹车即可锁定整机位置，避免烹饪过程中设备滑移引发安全隐患。整机下部预留了标准液化石油气钢瓶的安装容纳空间，钢瓶放置位设置了环形限位挡边与绑带固定挂点，可适配市面主流规格的15kg家用液化气瓶，气瓶与上部燃烧器的连接管路沿机架立柱内侧布置，管路走向全程预留15mm以上的安全间隙，避免与机架钣金件、运动部件产生摩擦破损，管路接头位置预留了检修操作空间，日常更换气瓶、检查气密性时无需拆解额外结构件。

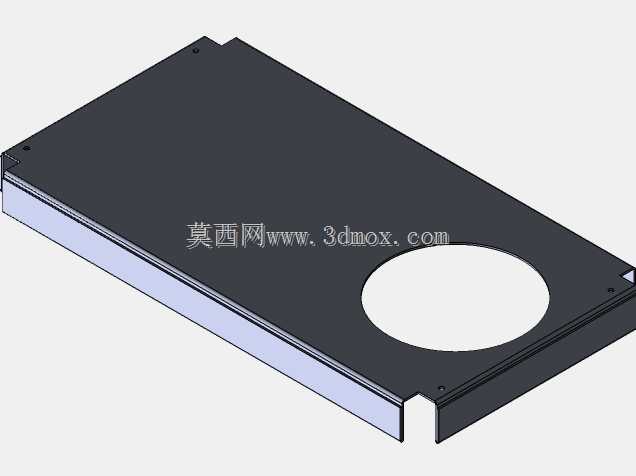

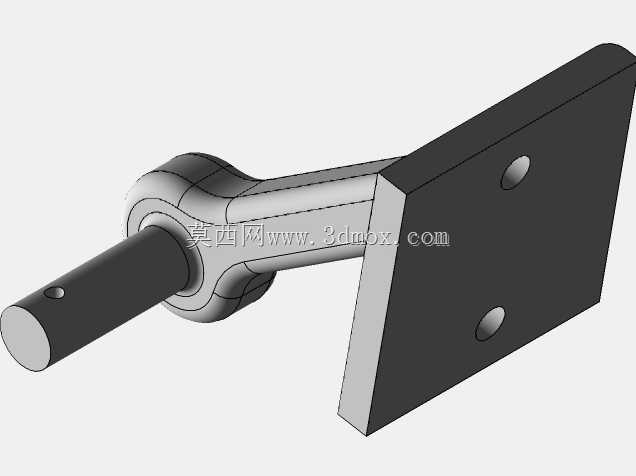

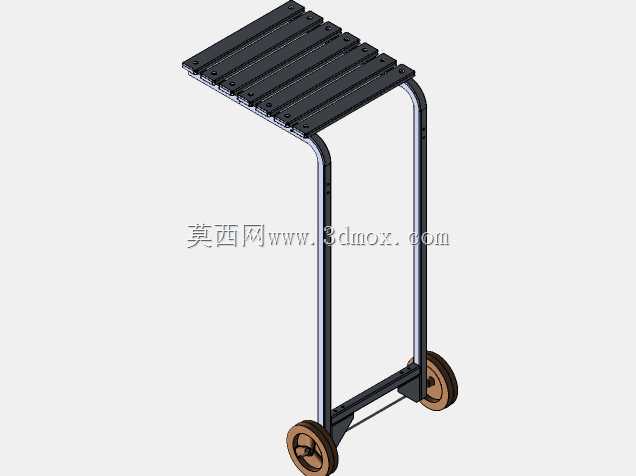

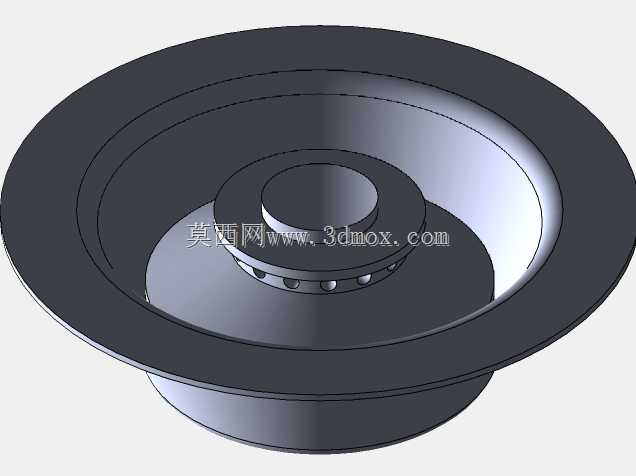

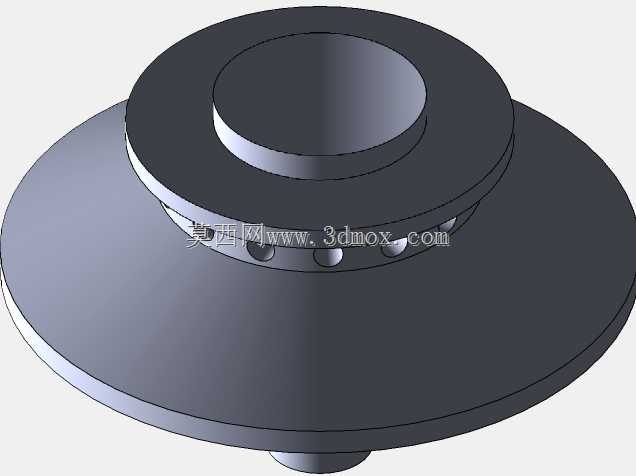

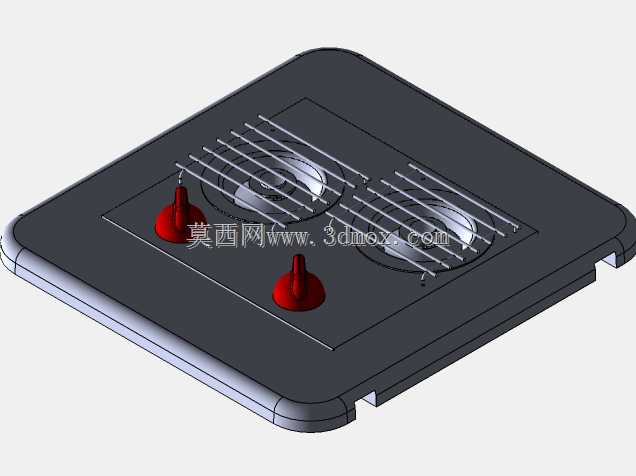

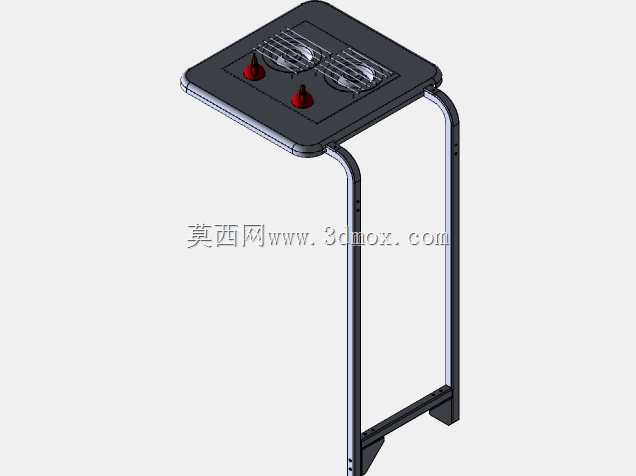

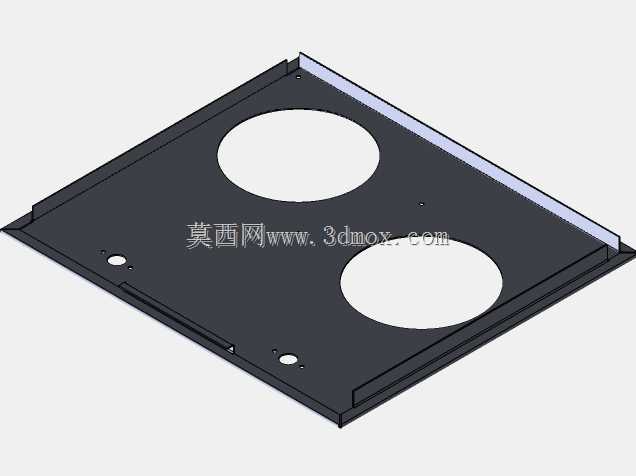

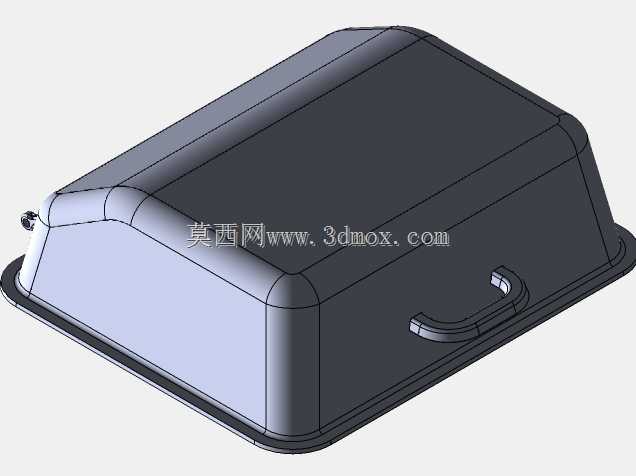

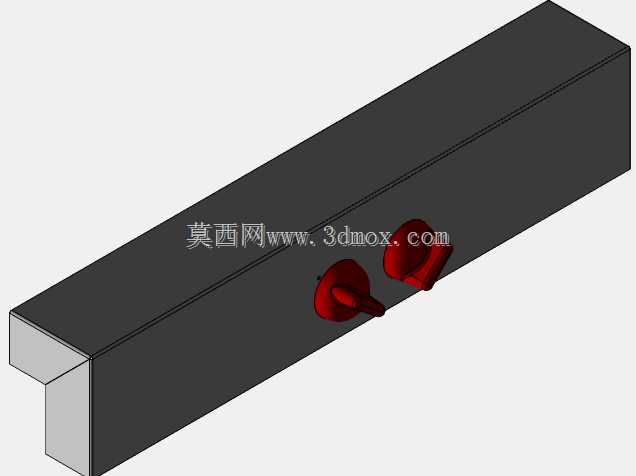

　　烤架主体的燃烧腔采用双层钣金结构，内层为耐高温的搪瓷冷轧钢板，外层为喷塑装饰防护层，两层之间预留10mm的空气隔热层，可大幅降低烹饪过程中外壳的表面温度，避免操作人员误触烫伤。上盖采用整体冲压成型结构，背部设置阻尼合页与燃烧腔连接，开合角度可在0-110度范围内任意悬停，上盖内侧设置温度传感器安装位，可实时反馈腔体内的烹饪温度，配合侧边控制旋钮实现火力大小的精准调节。烤架左侧设置固定置物侧台，台面上预留了两个工具挂孔，可放置烧烤夹、调料刷等常用工具，侧台内部集成了两组辅助燃烧器，可兼顾煎盘、小煮锅的加热需求，实现煎烤同步作业。烤架右侧设置可折叠式置物搁架，搁架采用条缝式钣金结构，不用时可向下翻折贴靠机架侧面，减少整机的存放占用空间，搁架承重设计为10kg，可放置待烤食材、成品餐盘等物品。

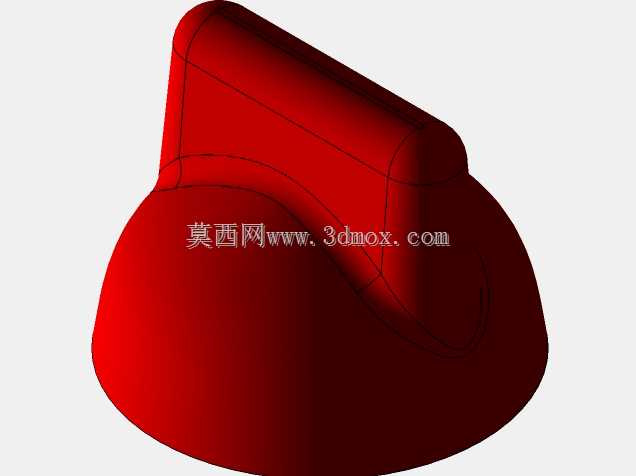

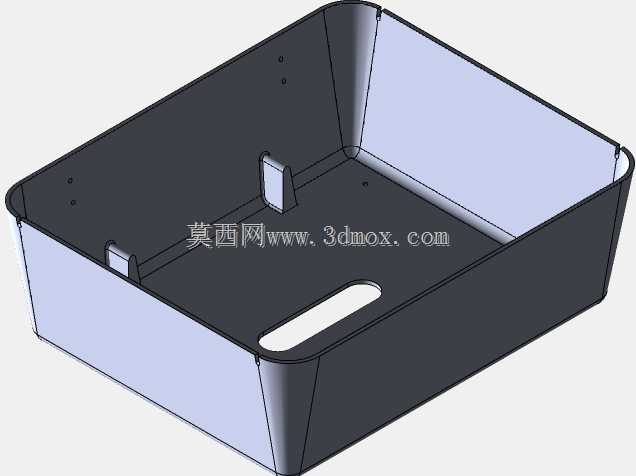

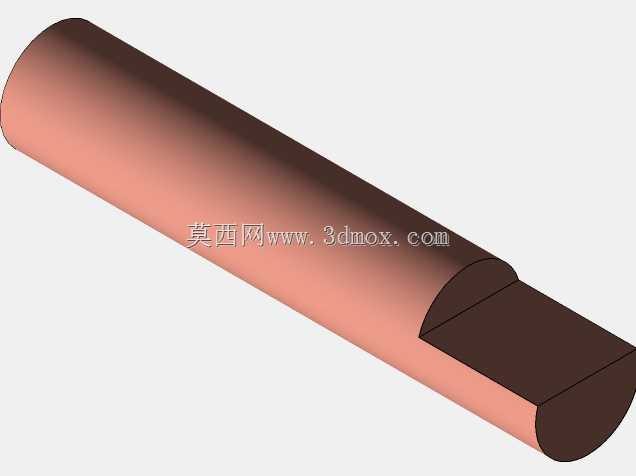

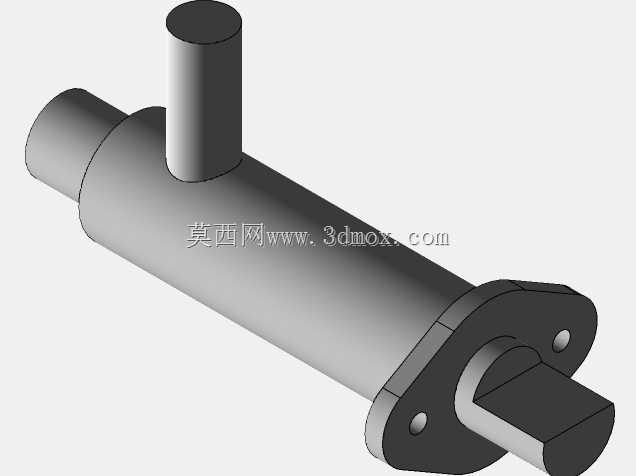

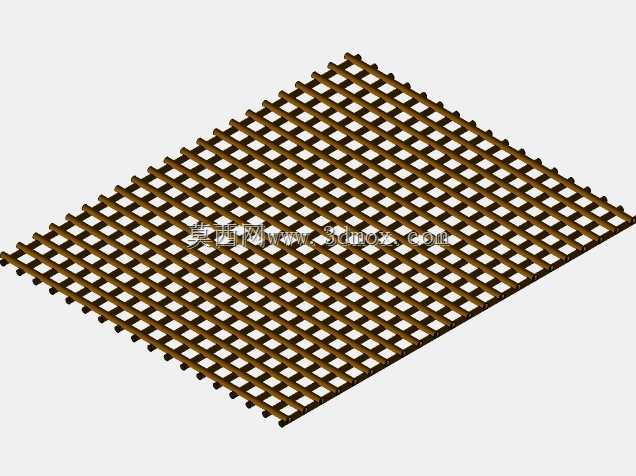

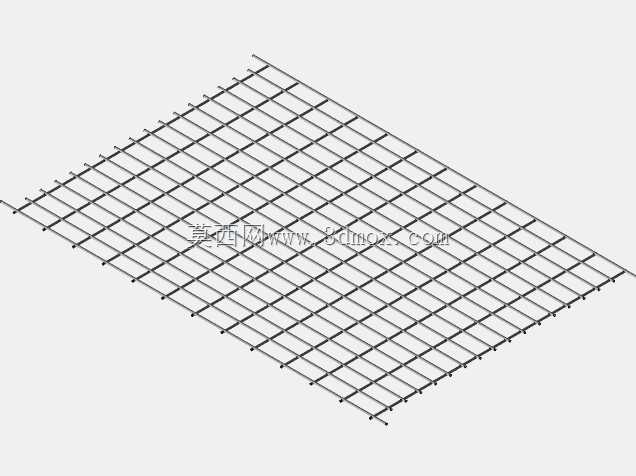

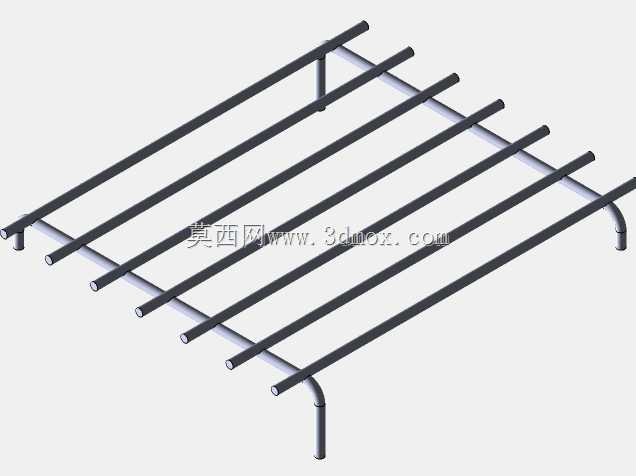

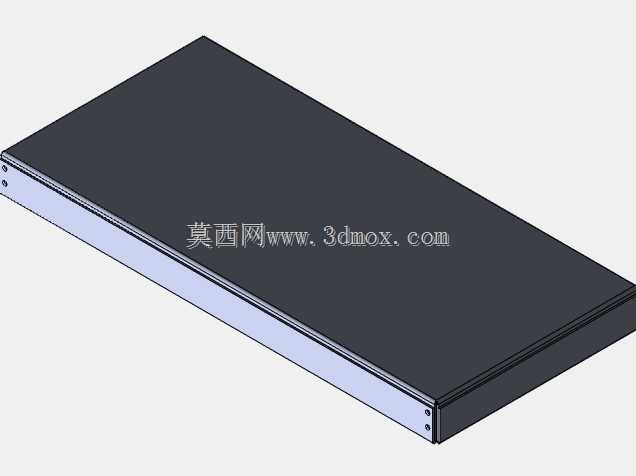

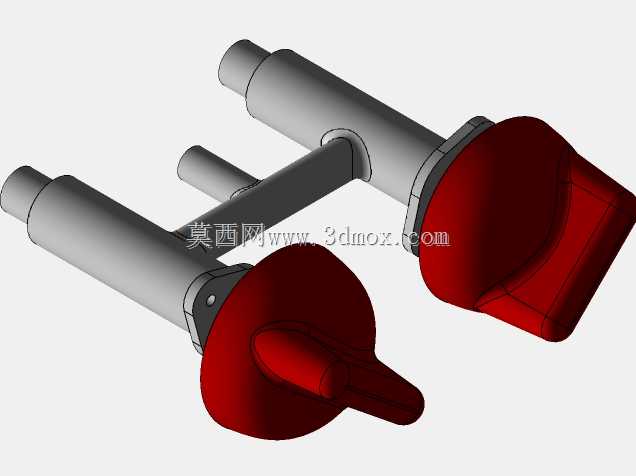

　　整机中部设置封闭式储物层板，层板采用冲孔钣金结构，既可以放置备用烤网、清洁工具等配件，冲孔结构也能避免层板积水积灰，提升日常清洁的便利性。燃烧腔内部的主烤网采用食品级不锈钢材质，烤网与腔体采用抽拉式安装结构，可整体抽出进行清洁更换，烤网下方设置可拆卸式接油盘，接油盘采用斜坡导流设计，烹饪过程中产生的油脂会沿斜坡汇集到集油槽内，接油盘抽出方向无结构遮挡，日常清理油污时可直接抽出，无需挪动上部烤网。控制旋钮采用防滑橡胶包边结构，旋钮与阀体的连接采用D型轴配合，避免旋钮打滑，每个旋钮旁都设置了清晰的火力档位标识，操作时可直观识别当前火力大小。

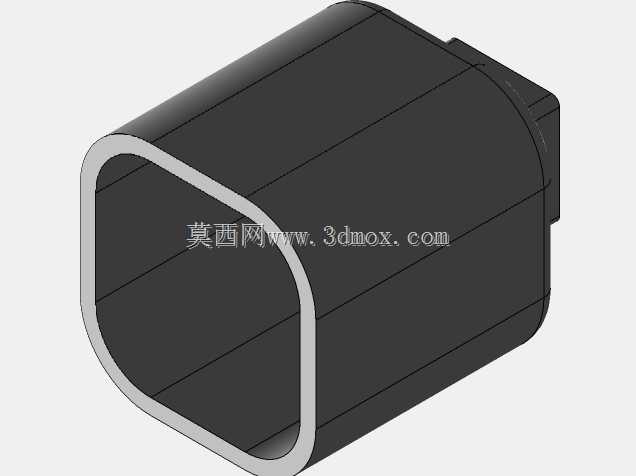

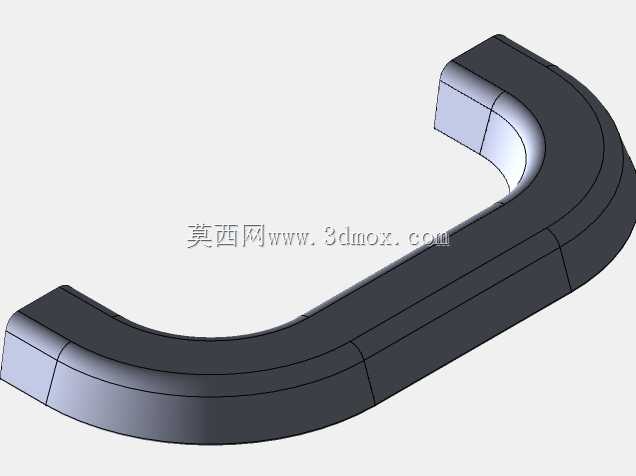

　　从设计边界来看，整机展开状态下的横向总宽度为1250mm，其中主燃烧腔宽度为650mm，左侧置物台宽度为300mm，右侧展开搁架宽度为300mm，折叠右侧搁架后横向宽度可缩减至950mm，适配多数庭院、露台的摆放空间；整机纵向深度为600mm，高度为1150mm，操作台面高度为850mm，符合成年人站立操作的舒适高度，无需弯腰即可完成翻面、撒料等烹饪操作。机架主体采用25*25mm的方管焊接成型，方管壁厚为1.5mm，整体机架承重可达80kg，完全满足满负载烹饪、置物的承重需求，所有焊接位置都做了打磨抛光处理，外部喷塑层厚度不小于60μm，可抵御户外使用时的潮气、油烟腐蚀，延长设备的整体使用寿命。在结构细节上，所有钣金件的外露边缘都做了卷边钝化处理，无尖锐毛刺，避免组装、使用过程中划伤操作人员，上盖的把手采用电木隔热材质，即使腔体内处于高温烹饪状态，把手表面温度也可保持在40摄氏度以下，开合操作无需佩戴隔热手套。
