截角八面体几何结构实体造型设计

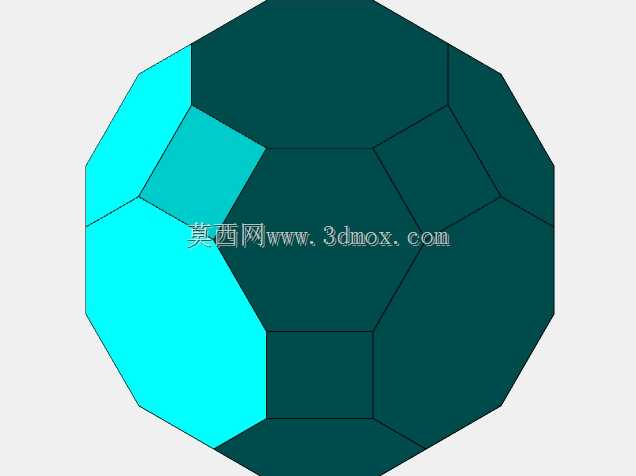

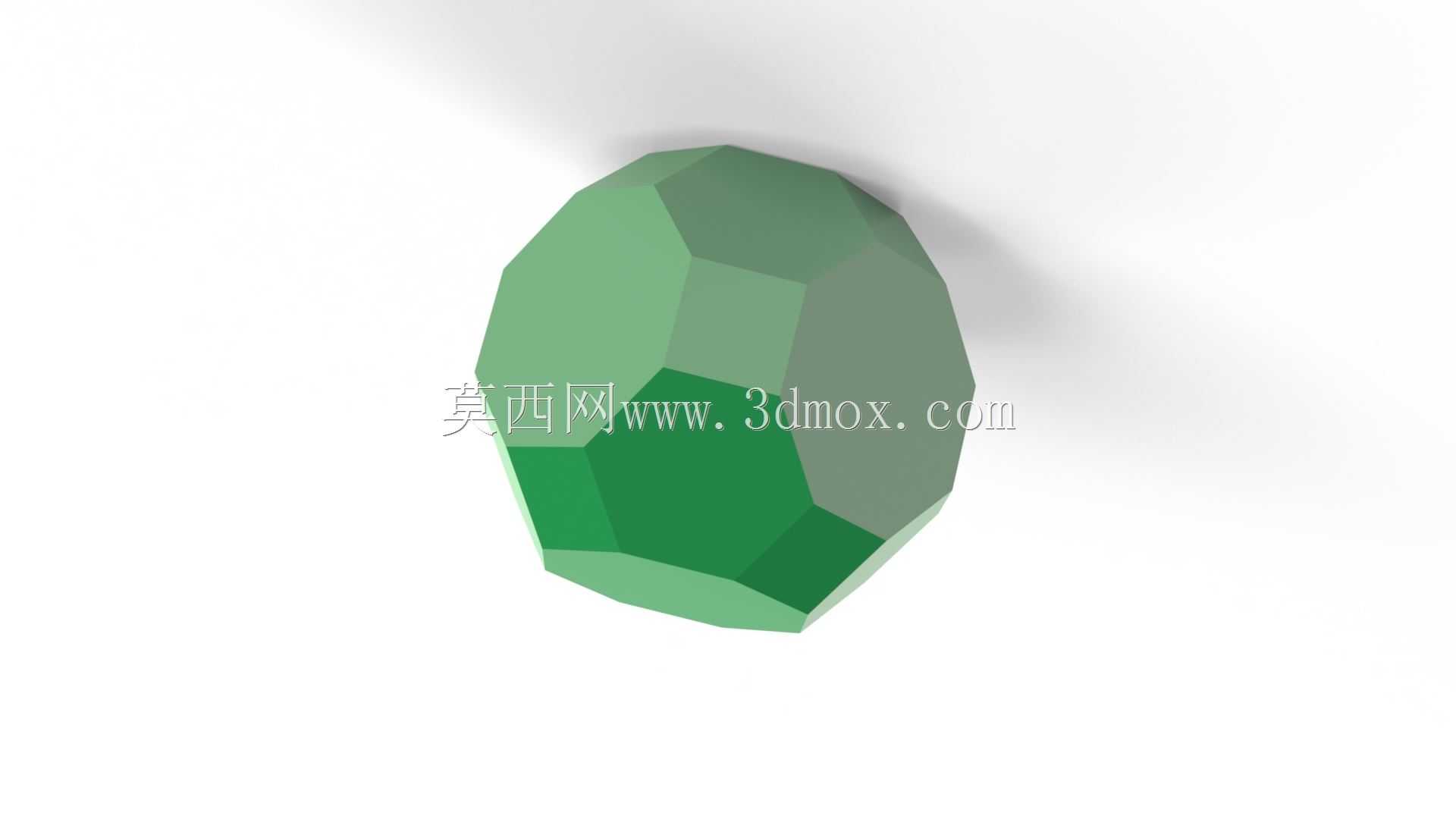

　　在空间结构设计、多孔材料构型、模块化拼接机构的开发过程中，截角八面体是一种具备极高工程应用价值的阿基米德多面体，这类几何结构的核心优势在于其属于空间填充多面体的范畴，能够在无间隙、无重叠的状态下完成三维空间的完整填充，这一特性让它在诸多工程领域都有不可替代的作用。做这类几何结构的三维造型时，首先要理清其几何构成逻辑：正八面体经过六个顶点的截切处理后，原本的8个正三角形面会转化为正六边形面，截切产生的6个新面为正方形面，整个实体一共包含14个面、36条棱、24个顶点，所有的棱边长度完全相等，相邻面之间的二面角固定，这种高度对称的几何属性是其工程应用的核心基础。从实际应用场景来看，这类结构最常出现在泡沫金属的胞元设计中，

　　开孔泡沫金属的内部胞元采用截角八面体构型时，能够在保证整体结构比强度最优的前提下，实现流体在孔隙内的低阻流通，不管是用于换热设备的换热芯体，还是用于过滤装置的过滤介质，这种胞元结构都能兼顾结构强度与流通性能；在模块化拼接的工装治具设计中，基于截角八面体的单元模块可以通过正方形面完成相邻单元的精准对接，拼接出任意尺寸的承载框架，相比立方体模块，截角八面体拼接后的结构在各个方向上的受力更加均匀，不会出现立方体结构棱边应力集中的问题；在建筑空间结构的节点设计中，截角八面体的节点构型能够让多根连接杆件实现等角度受力，大幅提升大跨度空间网架的整体稳定性。做这个实体造型的时候，首先要确定基准棱边长度，所有的建模尺寸都要围绕这个基准参数展开：

　　先构建基础正八面体框架，以正八面体的几何中心为原点建立三维坐标系，六个顶点分别位于三个坐标轴的正负方向上，顶点到原点的距离需要根据截切后的棱边等长要求计算得出，避免截切后出现六边形面边长与正方形面边长不一致的问题。截切操作是整个建模的核心环节，六个截平面分别平行于正八面体的三组相对面，截平面到原点的距离需要经过精确计算，保证截切后产生的正方形面的边长，与原三角形面截切后剩余的六边形面的各边长度完全相等，同时要保证所有截切后的棱边倒圆角处理的半径统一，避免出现局部应力集中的问题。从安装边界的角度考虑，如果是将该结构作为独立的功能单元使用，其最大外轮廓尺寸为三个坐标轴方向上的截平面间距，也就是外接球的直径尺寸，

　　安装时需要预留的间隙要根据相邻单元的拼接方式确定：如果是面接触拼接，相邻单元的正方形面之间可以直接贴合，不需要额外预留安装间隙；如果是作为多孔材料的胞元使用，整个结构阵列后的整体外轮廓可以根据使用场景的安装空间调整阵列数量，胞元之间的共面连接能够保证整体结构的连续性。在结构受力特性方面，截角八面体的各个面受力后能够将载荷均匀传递到相邻的棱边上，不会出现立方体结构中垂直于载荷方向的面受力过大的问题，这也是为什么这类结构在缓冲吸能领域也有广泛应用，比如缓冲包装的内部缓冲块、车辆的吸能构件，采用截角八面体的胞元结构能够在受到冲击载荷时，通过棱边的逐级屈曲吸收冲击能量，吸能效率远高于传统的蜂窝结构。建模过程中还要注意几何公差的控制，所有面的平面度、相邻面的角度公差都要控制在合理范围内，尤其是用于拼接的正方形面，其平面度误差过大会导致拼接后出现间隙，影响整体结构的承载能力；棱边的倒角尺寸要统一，避免出现局部应力集中导致结构在受载时从棱边位置发生断裂。另外，这类几何结构在流体仿真领域也有较多应用，作为多孔介质的简化几何模型，截角八面体的流道结构规则，能够准确模拟真实多孔材料内部的流体流动状态，为换热、过滤设备的性能仿真提供准确的几何基础。在做3D打印验证的时候，这种结构的支撑添加也比较方便，因为所有面的倾斜角度都大于45度，不需要添加过多的内部支撑，打印完成后支撑去除难度低，能够保证内部表面的粗糙度满足使用要求。
