SolidWorks钣金工具制作的基础钣金壳体构件

项目分类:通用五金配件 发布时间:2022-05-03 ID:620404
  • SolidWorks钣金工具制作的基础钣金壳体构件

  这类钣金壳体构件多应用在小型工业传感装置、桌面式控制模块的外封装场景中,核心作用是为内部的电路板、传感核心元件提供物理防护,同时兼顾散热需求与安装适配性,是小型工业电子类设备里最常见的结构外装部件。从实际使用场景来看,这类构件常被用在车间环境的小型检测单元、设备侧装的信号采集模块上,需要应对车间内的少量粉尘、轻微磕碰,同时不能阻碍内部元件工作时的热量散出,还要满足快速安装、后期维护开盖的操作需求。

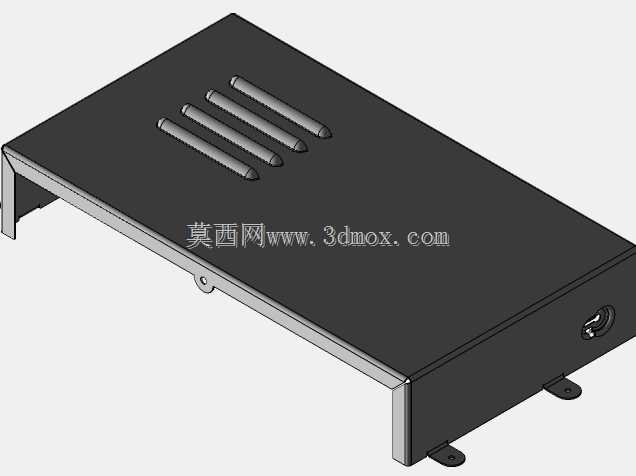

  设计这类钣金件时,首先要确定内部元件的排布边界,壳体的内腔尺寸需要预留出电路板接插件的插拔空间、元件引脚的安全绝缘距离,通常内腔的长宽尺寸会比内部核心组件的最大外轮廓单边多留出3-5mm的余量,避免折弯成型后的尺寸公差导致内部元件装配卡滞。壳体的主体采用单块板材折弯成型的思路,减少拼接焊缝的数量,一方面能降低钣金加工的工序成本,另一方面整板折弯的结构刚性比拼接式壳体更好,受外力挤压时不容易出现接缝开裂的问题。顶面的四条长条形散热槽是采用钣金冲压工艺直接成型的凸起式通风结构,这种结构不需要额外加装防尘网,凸起的翻边既能引导空气流通带走内部热量,又能阻挡大颗粒粉尘直接掉落到内部电路板上,相比直接在板材上开通孔的设计,防护等级更高,同时冲压成型的效率高,适合批量加工。

  从安装边界来看,壳体侧边延伸出的两个带孔固定耳,是用来将整个构件固定在设备机架或者安装面板上的,固定孔的孔径适配常规的M3自攻螺丝或者M4螺栓,孔位的中心距需要匹配常规安装型材的槽距,避免现场安装时出现孔位错位无法固定的问题。壳体侧边预留的锁扣结构,是用来配合侧盖或者端板实现快速开合的,后期维护时不需要完全拆下整个壳体,只需要打开锁扣就能露出内部元件进行检修,比螺丝固定式的端板操作效率更高。

  在折弯工序的设计上,所有折弯边的内R角统一取板材厚度的0.5倍,避免折弯时出现板材开裂或者回弹量过大导致尺寸超差的问题,折弯边的高度统一控制在15mm,既满足壳体的侧壁防护高度需求,又不会因为折弯边过高导致板材下料时的材料利用率降低。板材的厚度选用1.2mm的冷轧钢板,这个厚度的板材在折弯后具备足够的结构刚性,日常拿取、安装时不会出现明显的形变,同时重量较轻,不会给安装基座带来额外的负载压力。表面处理采用哑光黑色喷塑,一方面能提升壳体的耐锈蚀能力,适应车间内的潮湿或者少量油污的环境,另一方面哑光表面不会产生强光反射,避免在设备运维时对操作人员的视线造成干扰。

  这类钣金构件在建模时,需要重点关注折弯扣除值的设置,不同厚度的板材、不同的折弯角度对应的折弯扣除参数需要和实际加工的参数匹配,否则建模展开后的下料尺寸会和实际加工需求存在偏差,导致折弯后整体尺寸不符合设计要求。散热槽的冲压特征在建模时需要预留出冲压工艺的脱模斜度,避免实际冲压时出现特征卡模的问题,同时散热槽的排布位置要避开内部电路板上的高热元件正上方,而是对应元件的侧边区域,引导空气形成对流通道,提升散热效率。固定耳的位置在建模时需要做折弯加强处理,在固定耳和主体侧壁的连接位置压出浅加强筋,避免安装锁紧螺丝时固定耳出现弯折变形,导致壳体安装后出现松动异响。

  从实际装配的适配性来看,壳体的开口边缘做了向内的折边处理,折边宽度为3mm,这个折边一方面能提升侧壁的结构强度,另一方面可以作为内部电路板的安装支撑位,电路板可以直接通过螺丝固定在折边上的预留孔位,不需要额外在壳体内加装安装柱,减少了装配的零件数量,降低整体的物料成本。壳体底部预留的小缺口是用来走内部线缆的,缺口的尺寸适配常规的护套线外径,同时缺口边缘做了翻边钝化处理,避免线缆穿设时被锋利的板材边缘割破绝缘层,造成线路短路的安全隐患。
