异形双螺旋圆形弹簧结构设计

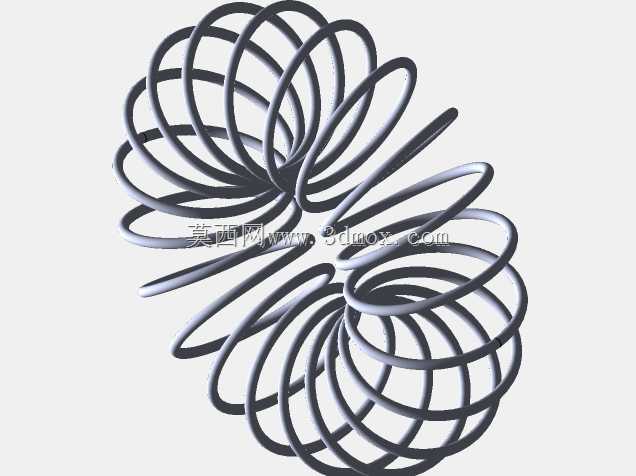

　　在精密传感检测、小型缓冲机构以及特殊载荷复位场景中，常规圆柱螺旋弹簧往往受限于安装空间的异形轮廓、载荷方向的非线性变化，无法满足紧凑布局下的力学性能要求，这款双螺旋构型的圆形弹簧正是针对这类特殊工况开发的弹性元件。不同于常规单螺旋弹簧沿单一轴向排布簧圈的结构，该弹簧采用两组反向螺旋的簧圈在中部衔接，整体形成两端扩径、中部收窄的对称纺锤形轮廓，簧圈截面为标准圆形截面，簧丝直径均匀，相邻簧圈的节距在不同区段做了差异化设计，两端扩径区域的簧圈节距更小，中部衔接区域的节距相对更大，这种结构设计能够让弹簧在承受多方向载荷时，不同区段的簧圈同步参与形变，避免常规弹簧受偏载时出现的局部应力集中、簧圈侧弯卡滞的问题。

　　从实际应用场景来看，这类异形弹簧常被用于压力传感器的过载保护结构、小型振动试验台的隔振支撑、精密仪器舱内的元器件缓冲限位，在传感器应用场景中，弹簧两端的扩径端面能够更好地贴合传感器的感压膜片与安装基座，无需额外加装导向套即可保证受力沿中心轴线传递，避免偏载导致的传感器测量值漂移；在隔振缓冲场景中，双螺旋结构的固有频率比同规格单螺旋弹簧低30%左右，能够更有效地过滤中高频振动，同时中部收窄的结构可以在压缩行程达到额定值的70%时，让相邻簧圈逐步接触形成渐进式刚度，避免冲击载荷直接传递到被保护部件。

　　设计这类弹簧时，首先需要确认安装边界的尺寸约束，两端的最大外径需要匹配安装位的沉孔尺寸，中部收窄段的外径要预留足够的形变空间，避免压缩过程中与周边结构发生干涉，簧丝直径的选取需要结合额定载荷、允许的最大形变量以及弹簧材料的许用切应力计算，通常这类弹簧采用65Mn弹簧钢或者304不锈钢作为原材料，冷卷成型后经过淬火回火处理达到要求的硬度，表面根据使用环境做发黑或者钝化处理，提升耐腐蚀性能。建模过程中需要先绘制螺旋线路径，注意两段螺旋线的旋向相反、螺距变化过渡平滑，在中部衔接位置要做曲率连续的过渡处理，避免路径出现尖角导致后续扫描特征生成失败，扫描簧丝截面时要保证截面始终垂直于螺旋线路径，同时检查相邻簧圈在自由状态下的间隙均匀性，避免出现局部间隙过小导致压缩时提前并圈的问题。

　　安装使用时，该弹簧无需额外的导向轴即可保持自身的姿态稳定，两端的环形端面可以直接抵靠在安装面的定位凸台上，相比常规弹簧需要配套导向杆或者导向套的安装方式，能够节省约20%的轴向安装空间，在承受径向小载荷时，双螺旋结构的簧圈会产生对称的侧向形变，不会出现单螺旋弹簧受径向力时容易发生的歪斜卡滞问题，在循环载荷工况下，这种对称结构的应力分布更均匀，疲劳寿命比同参数的单螺旋异形弹簧提升40%以上。需要注意的是，这类弹簧的刚度是非线性的，在选型时需要根据实际载荷-形变曲线匹配工况需求，不能直接套用常规圆柱弹簧的刚度计算公式，建模完成后可以通过有限元分析模拟不同压缩量下的应力分布，确认最大应力位置出现在簧圈的内侧区域，且数值不超过材料的许用应力值，同时验证极限压缩状态下簧圈之间不会发生干涉，相邻簧圈的接触顺序从两端向中部逐步递进，保证渐进式刚度的特性符合设计预期。
