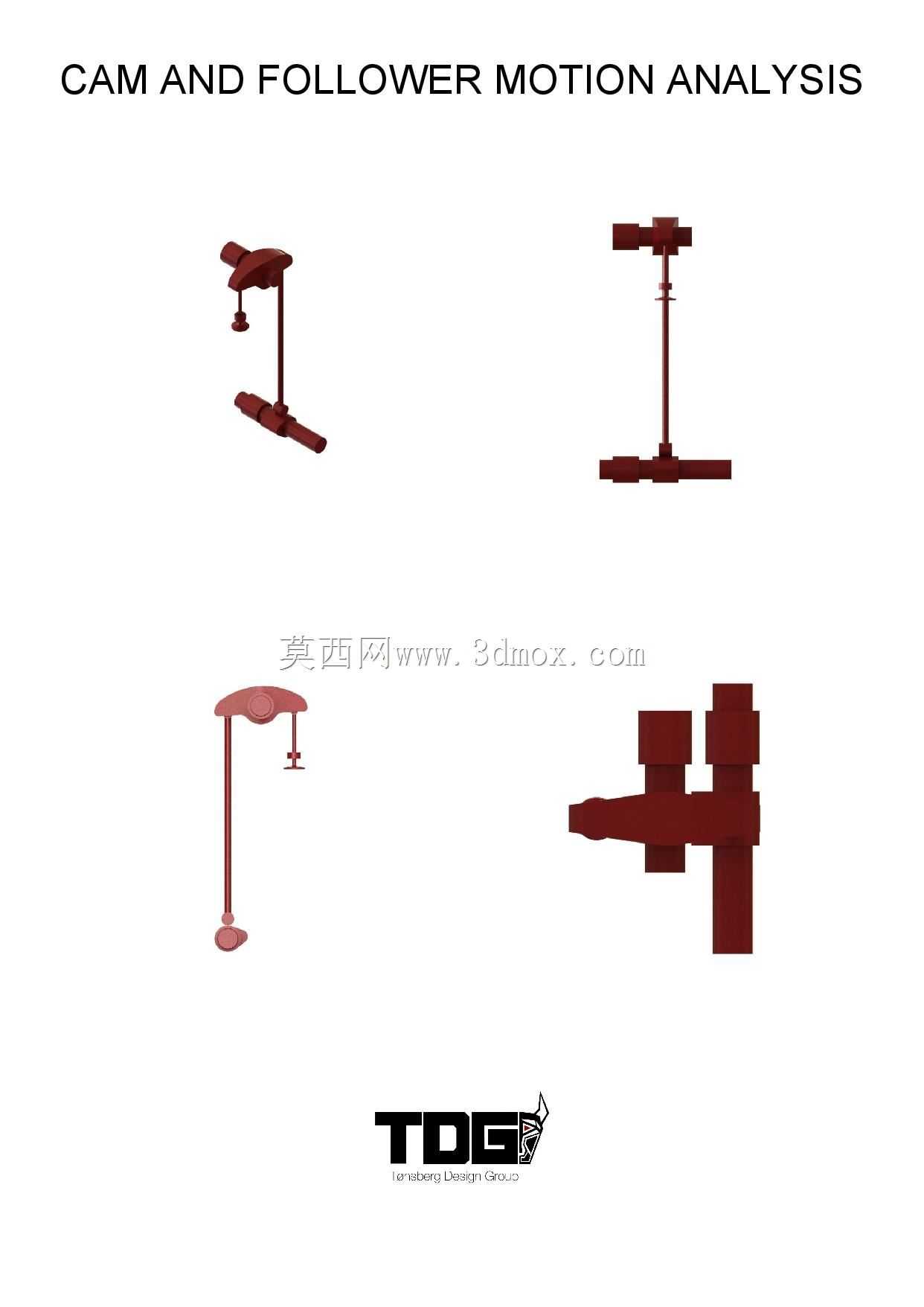

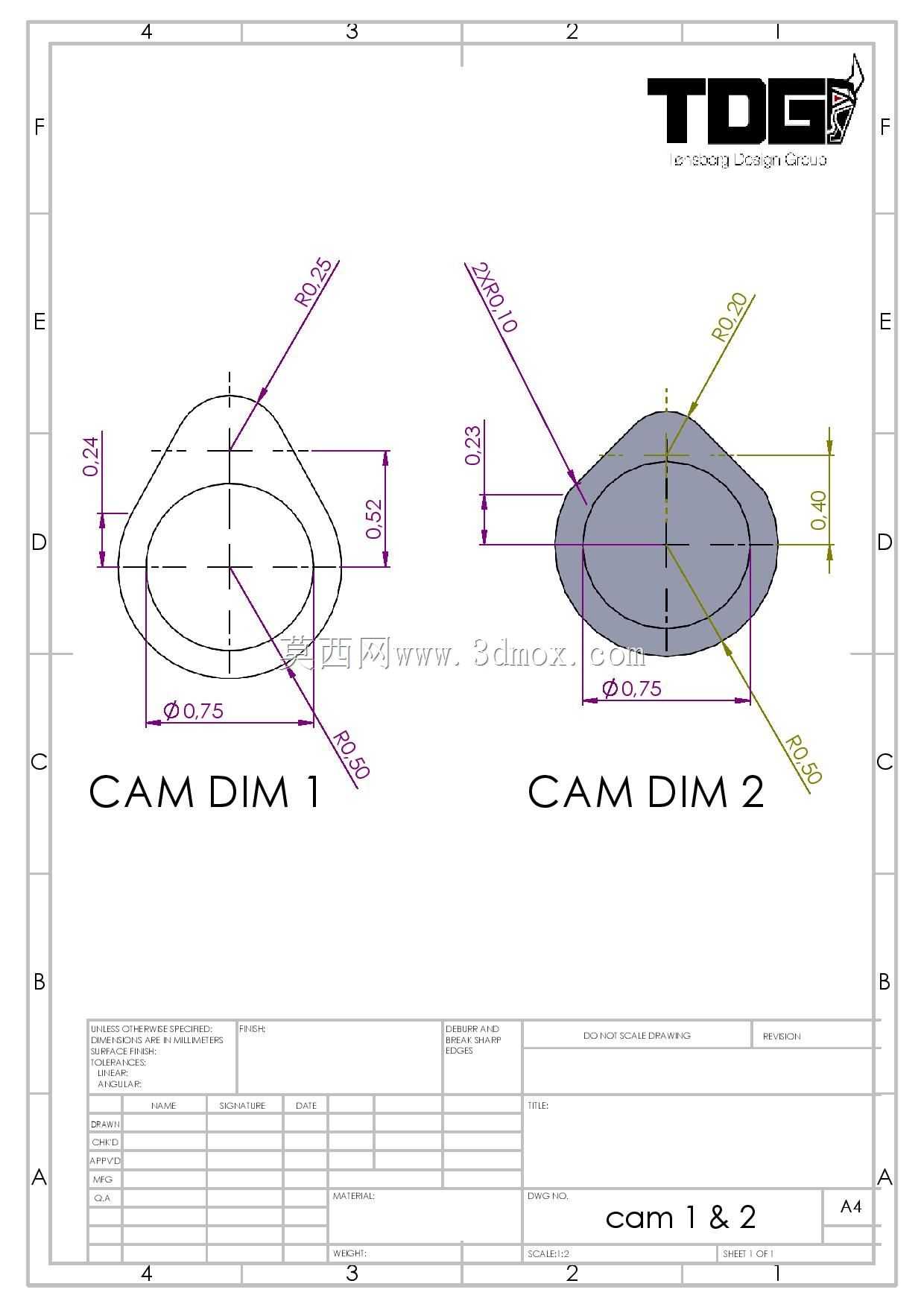

凸轮从动件运动分析机构三维结构

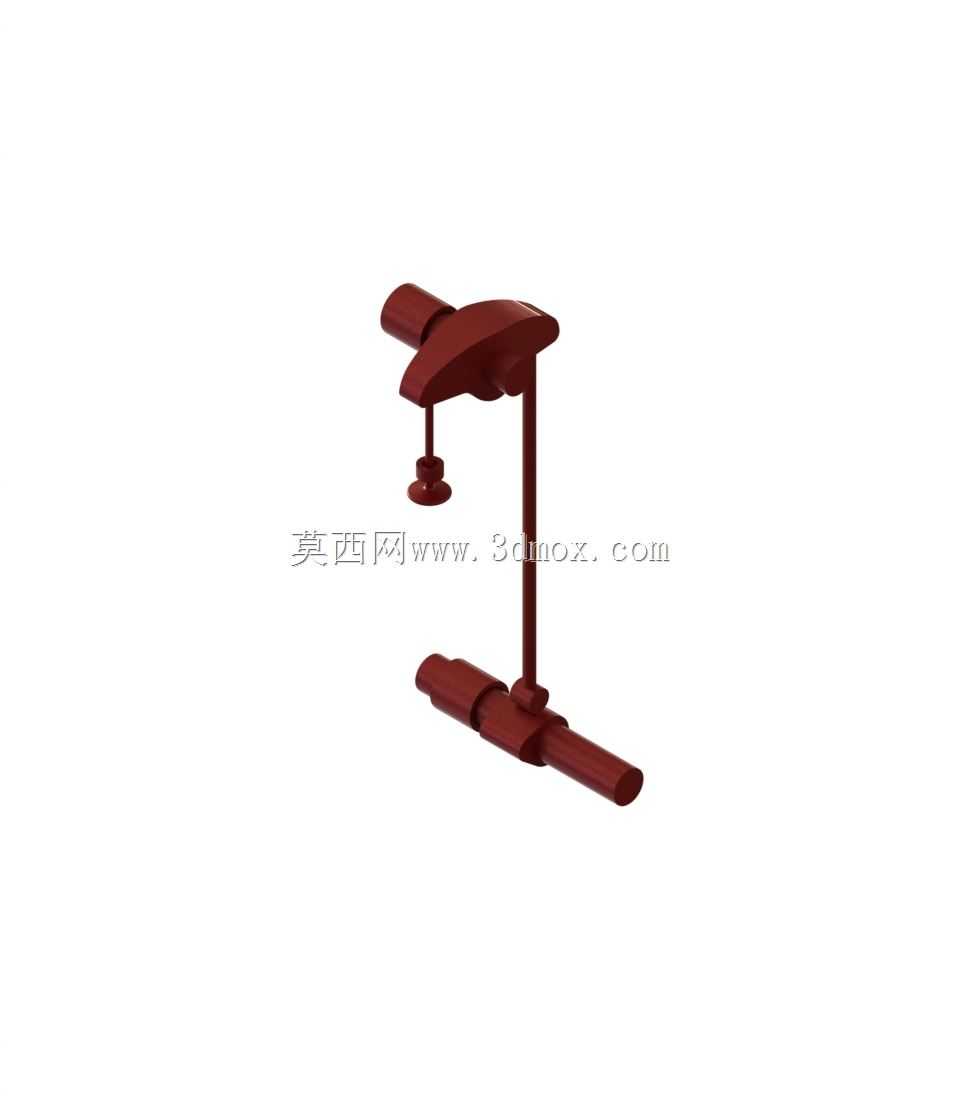

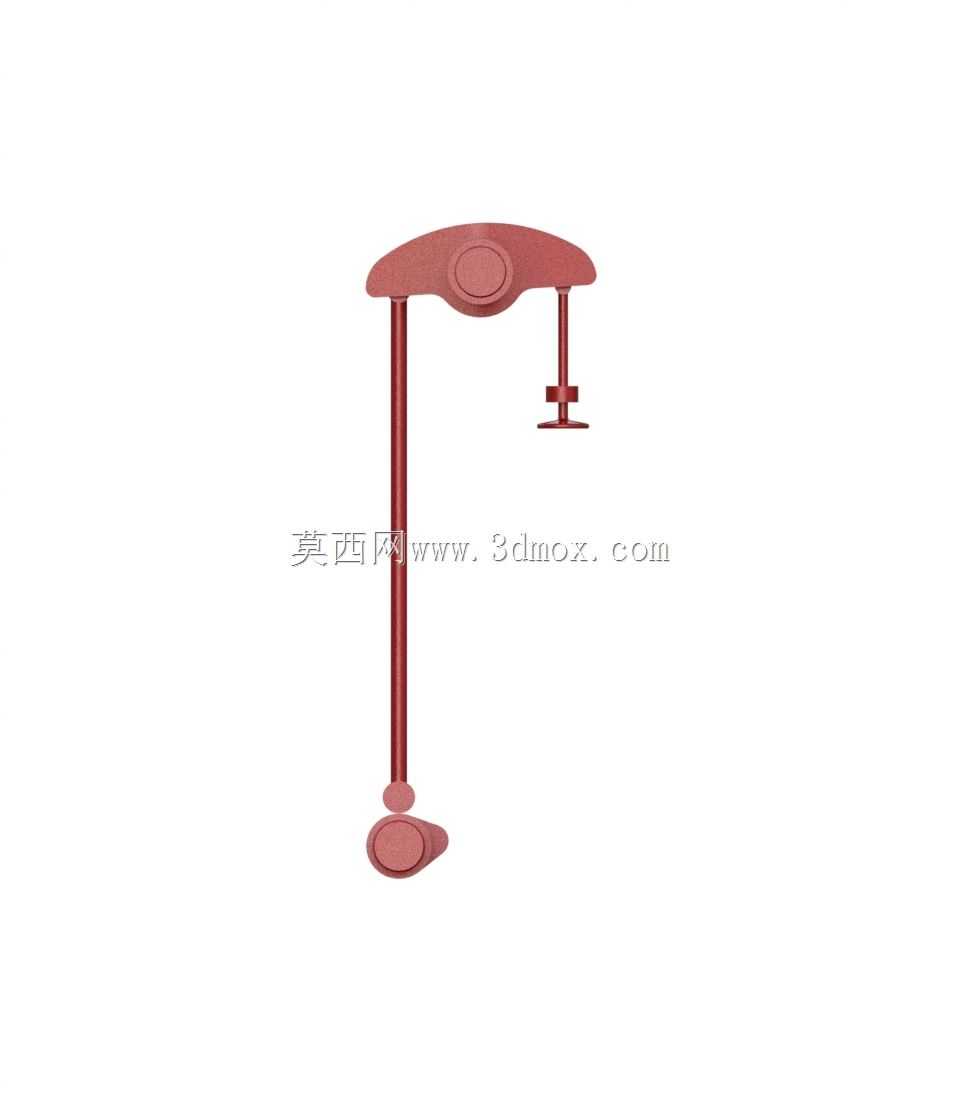

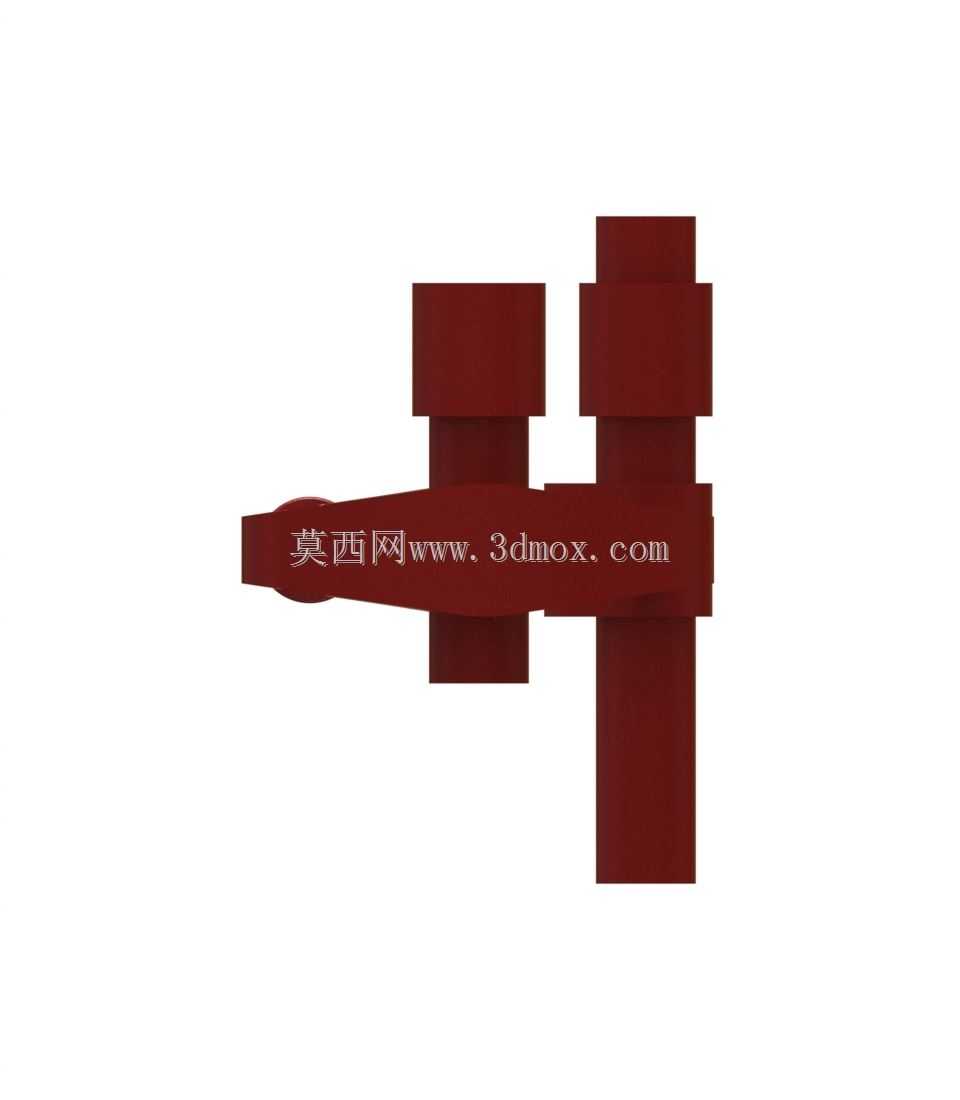

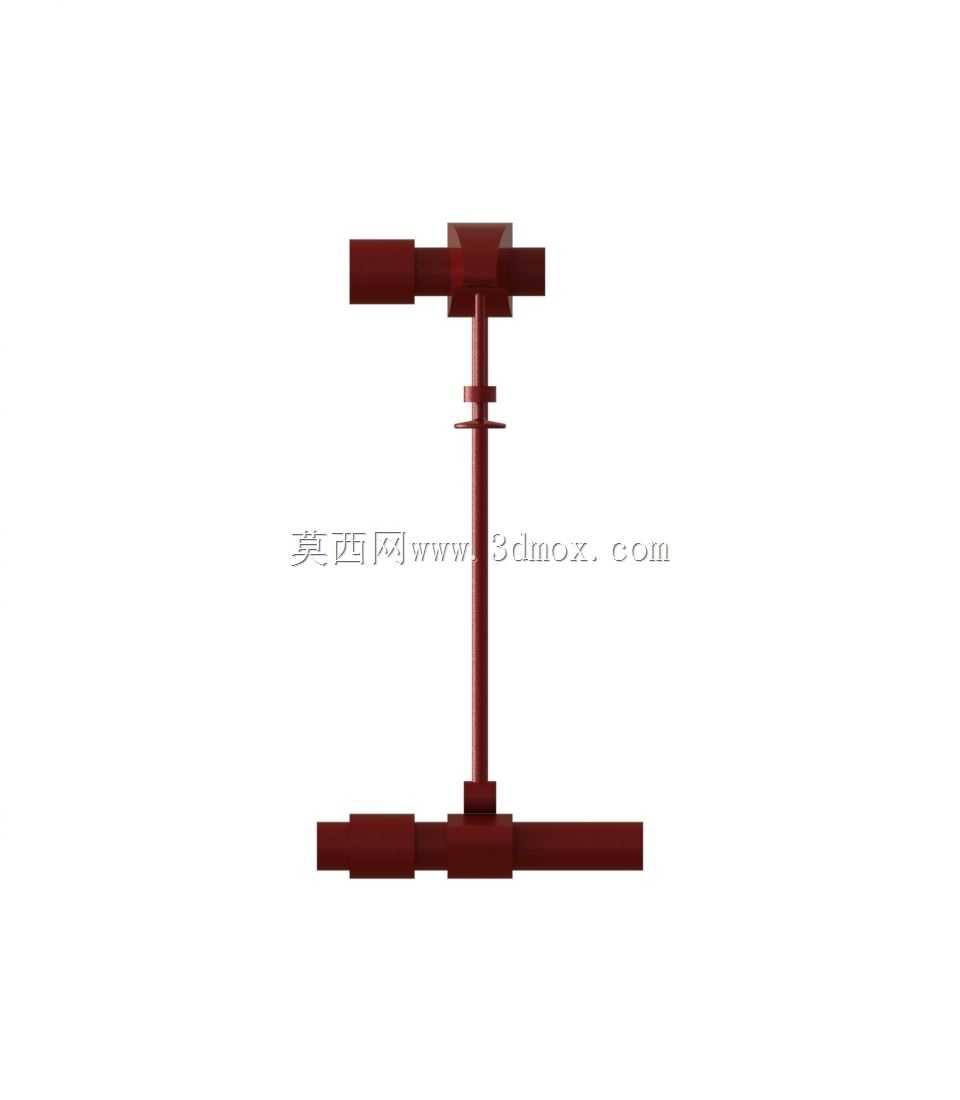

　　这套凸轮与从动件组合结构，核心服务于间歇传动场景下的运动规律验证，常见于自动化送料、轻工包装、纺织机械的进给单元设计环节，这类机构的核心优势是能通过凸轮廓线的定制化设计，实现从动件端预设的位移、速度、加速度输出，不需要额外搭配复杂的电控程序就能完成稳定的周期性动作，在高速轻载的自动化工位上可靠性远高于多连杆组合机构。从结构组成来看，这套模型还原了盘形凸轮、直动从动件、摆动从动件三类常见搭配形式，每类结构都保留了实际装配所需的安装基准面、销轴配合位、复位弹簧安装槽，没有做过度的外观简化，能直接用于机构原理演示、运动轨迹校核的参考。设计这类机构时，首先要明确从动件端的工作行程需求，比如送料工位需要的推程距离、停歇时长、回程速度，

　　再反向推导凸轮廓线的坐标点，建模过程中要重点校验压力角的取值，直动从动件的推程压力角一般控制在30度以内，摆动从动件可适当放宽到35度，压力角过大会导致机构自锁，需要额外增大驱动力矩，还会加剧接触端面的磨损。这套模型里的从动件端部都做了滚子结构设计，相比尖顶从动件能把滑动摩擦转化为滚动摩擦，大幅降低接触副的磨损速率，适合长期连续运转的工业设备场景，滚子的销轴配合预留了0.02到0.05毫米的间隙，满足实际装配时的润滑脂存留需求，也能补偿加工过程中带来的尺寸误差。安装边界方面，这套机构的凸轮轴安装孔采用标准的基孔制配合设计，轴径公差带取H7，能适配常规的减速电机输出轴安装，不需要额外定制连接轴套，从动件的导向段做了加长处理，

　　导向长度是行程的1.5倍以上，能避免高速运动时从动件出现卡滞、偏磨的问题，机构整体的安装底座预留了四个沉头固定孔，孔位间距符合通用铝型材工作台的安装槽距，能直接固定在常规的实验台架或者设备机架上。实际应用中，这类凸轮机构的运动特性完全由凸轮廓线决定，建模时需要把运动周期拆分成推程、远休止、回程、近休止四个阶段，每个阶段的运动曲线可以根据需求选择等速、等加速等减速、简谐运动或者摆线运动规律，等速运动规律适合低速轻载场景，运动过程存在刚性冲击，摆线运动规律的加速度曲线连续无突变，适合高速重载的传动场景，能有效降低设备运转时的振动和噪音。这套模型里的不同结构形式对应不同的安装空间需求，直动从动件结构需要的纵向安装空间更大，但传动路径直接，

　　输出的运动精度更高，摆动从动件结构的横向布置更灵活，能在狭小的设备腔体内完成动力传递，适合安装空间受限的紧凑型设备设计参考。建模过程中还需要重点校验从动件的运动干涉情况，尤其是凸轮转动到近休止位置时，要确认从动件复位到最低位置时不会和凸轮的基圆部分发生剐蹭，滚子和凸轮轮廓的接触要全程保持相切，不能出现脱离或者卡滞的情况，复位弹簧的预紧力要根据从动件的运动加速度计算，保证回程阶段从动件能始终贴紧凸轮廓线，不会出现跳脱的情况。
