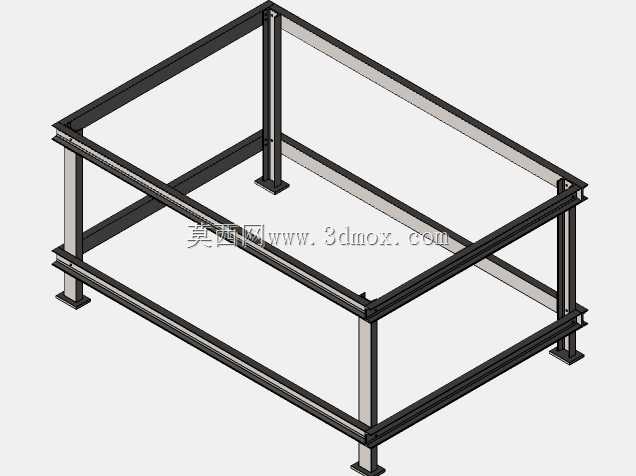

双层型材焊接支撑框架结构设计

　　这类双层焊接型材框架，在车间生产线旁的物料暂存、检测工位的仪器承载、小型自动化设备的主机架场景中应用十分普遍，区别于一次性焊接的固定架体，这款框架在设计时优先考虑了型材拼接的焊缝受力合理性，所有竖向支撑腿与横向横梁的连接位置，都预留了足够的焊缝施焊空间，避免出现焊接死角导致的连接强度不足问题。从实际使用场景来看，这类框架常被用来承载中等重量的工业设备、工装夹具或者待加工工件，上层台面可放置操作终端、检测仪器，下层空间可排布电气控制元件、走线槽或者存放备用工装，空间利用率比单层架体高出近40%，同时双层横梁的结构也能大幅提升整体架体的抗扭性能，避免单侧承重时出现架体倾斜变形的问题。设计过程中，竖向支撑腿采用了等截面矩形型材，

　　底部预留了脚轮或者可调脚杯的安装接口，四个支撑腿的下端面都做了铣平处理，保证安装后整个架体的平面度控制在合理范围内，不会出现放置后晃动的问题；上下两层的横向边框采用同规格型材拼接，相邻横梁的连接位置采用45度切角对接，焊缝沿着切角面满焊，既保证了连接强度，也让架体的外边框没有突出的焊瘤或者尖锐边角，避免车间作业人员磕碰受伤。中间层的横向加强横梁排布，是根据常见承载物的底部支撑点位置设计的，横梁间距避开了大多数小型设备的底部安装孔位，同时保证在台面任意位置放置150kg以内的载荷时，横梁的挠度变形量不会超过千分之一，不会出现台面塌陷的问题。考虑到焊接后会存在型材变形的问题，设计时所有型材的下料尺寸都预留了焊后机加工的余量，

　　焊接完成后可对上下两层的台面安装面进行整体铣削，保证台面的平面度满足安装精密仪器的要求，支撑腿与横梁连接的位置，内侧都加设了三角形的加强筋板，筋板与型材的连接采用间断焊的方式，既减少焊接热输入带来的型材变形，也能保证连接位置的抗冲击性能，即使架体在车间内被叉车或者物料车轻微碰撞，也不会出现焊缝开裂的问题。安装边界方面，这款框架的整体外轮廓尺寸适配大多数车间的标准通道宽度，架体的总高度符合人体站立操作的舒适高度，操作人员站在架体旁操作上层设备时，不需要过度弯腰或者抬臂，能降低长时间作业的疲劳感；框架的侧面预留了多个安装孔位，可根据实际需求加装侧封板、抽屉、走线架或者气动元件安装板，拓展性较强，不需要对主体框架进行二次焊接改造，

　　仅通过螺栓连接就能完成附属配件的安装。在焊缝设计上，所有外露的焊缝都要求打磨平整，去除焊渣和飞溅物，后续可根据使用场景做喷塑或者喷漆处理，提升架体的防锈耐腐蚀能力，适合在潮湿或者有轻微腐蚀性的车间环境中长期使用；框架的四个角位置都做了圆角过渡处理，没有尖锐的直角突出，进一步提升了车间使用的安全性。不同于铝型材拼装的框架，这款焊接框架的整体刚性更强，不会出现螺栓松动导致的架体晃动问题，适合承载有振动的设备，比如小型冲压工装、检测振动台等，长期使用也不需要频繁紧固连接螺栓，维护成本更低。设计时还考虑了架体的吊装需求，在上层横梁的四个角位置预留了吊装孔，方便使用车间行车对整架进行转运，不需要额外焊接吊耳，吊装时的受力点直接作用在主横梁上，不会出现吊装变形的问题。
