双片式杠杆夹持操作手柄结构设计

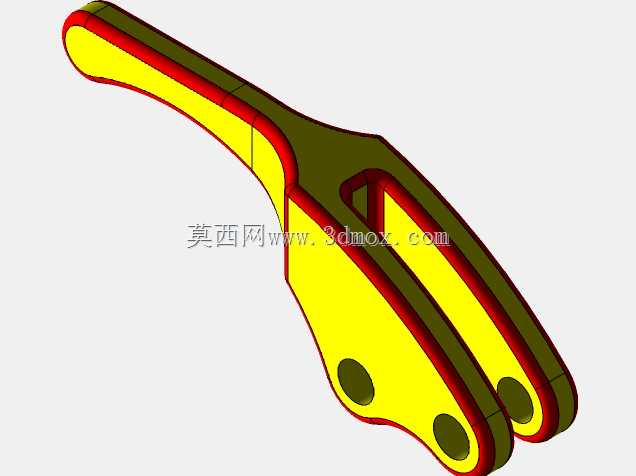

　　长期反复操作下不易出现应力集中导致的断裂问题。手柄的握持段做了渐变收窄的流线型轮廓，边缘做了全周倒圆角处理，没有尖锐的棱边，人手握持施力时不会硌手，长时间操作也能保持较好的触感，握持段的截面厚度经过匹配设计，既不会过薄导致握持时硌手，也不会过厚导致握持费力，适配成年人手掌的自然握持弧度。靠近铰接端的位置设计了三个同轴的铰接安装孔，其中靠近手柄分叉根部的两个孔用于和固定基座铰接，作为杠杆的支点，最外侧的孔用于连接需要驱动的拉杆或是压头，作为杠杆的受力输出端，三个孔的孔位间距经过杠杆比核算，能保证人手在握持端施加较小的力时，输出端就能获得足够的锁紧力，同时手柄的摆动行程也控制在人手操作的舒适范围内，不会出现摆角过大导致操作不便的问题。该双片式杠杆操作手柄，是手动夹持、锁紧类工装与小型设备上常见的施力操作构件，日常在工装夹具、手动压紧装置、小型驻车制动结构、快锁机构中都能见到这类结构的身影，核心作用是通过杠杆放大手动输入的作用力，将人手施加的握力转化为机构末端的锁紧拉力或是压紧力，降低操作时的施力强度，同时保证锁紧状态的可靠性。从结构设计逻辑来看，整体采用两片对称的冲压成型板件叠合装配的形式，而非整体实心锻造或机加工结构，这种设计首先能在保证结构刚度的前提下大幅降低零件自重，两片板件之间预留的间隙恰好可以容纳被铰接的联动构件，避免额外增加结构的横向尺寸，同时叠合结构在手柄受弯时，上下两层板件分别承担拉压应力，应力分布更均匀，

　　安装边界方面，铰接孔的孔径按照常用的圆柱销配合公差设计，适配标准规格的销轴与轴用挡圈，不需要额外定制非标连接件就能完成装配，两片板件叠合后的总厚度控制在常规手动操作件的尺寸区间内，安装时不需要在基座上预留过大的避让空间，手柄摆动全程的外轮廓轨迹经过干涉校验，不会和基座上的其他相邻构件发生运动干涉。零件的外形轮廓在满足受力要求的前提下做了轻量化的轮廓优化，去除了非受力区域的多余材料，既降低了零件的材料消耗，也让整体外观更简洁流畅，板件边缘的红色轮廓实际是设计时预留的包边或是表面处理的防护层区域，能提升零件边缘的抗磕碰能力，避免长期使用后边缘出现锈蚀或是涂层脱落的问题。在实际选型适配时，这类手柄结构可以根据不同的锁紧力需求，

　　调整板件的材料厚度与杠杆孔位间距，如果需要更大的输出力，可以适当加长握持段的长度，或是调整铰接支点的位置，改变杠杆比；如果应用在有防腐要求的场景，可以将板件材料更换为不锈钢或是做表面镀锌、喷塑处理，适配不同的工况环境。从建模逻辑来看，该结构先绘制单片板件的轮廓草图，通过拉伸生成基础实体后，再对边缘做倒圆角处理，之后通过镜像装配得到双片叠合的结构，铰接孔的位置严格按照同轴度要求设计，保证装配后销轴可以顺利穿入，不会出现卡滞问题，整体建模过程中充分考虑了钣金冲压加工的工艺可行性，所有轮廓转角都预留了冲压工艺能实现的圆角半径，没有出现过小的内角导致冲压模具崩损的问题，也没有设计无法一次冲压成型的复杂结构，零件加工时只需要通过冲压落料、

　　冲孔、折弯（该零件无复杂折弯，仅平板冲压）、表面处理几个工序就能完成，加工成本低，适合批量生产。在实际装配调试时，需要保证两片板件的平行度，避免铰接时出现孔位错位导致销轴装配困难，同时铰接处需要预留适当的间隙，保证手柄摆动灵活，没有卡滞感，在和拉杆连接的位置，可以根据需要加装垫片调整间隙，避免长期使用后出现旷量，影响操作手感与锁紧精度。这类杠杆手柄结构虽然看似简单，但在手动操作机构中承担着非常核心的力传递作用，设计时如果孔位比例不合理，要么会出现操作费力、锁紧力不足的问题，要么会出现手柄摆角过大、操作行程过长的问题，该结构的比例经过实际工况验证，能兼顾操作力与操作行程的平衡，适合在各类手动锁紧、夹持机构中直接适配选用。
