多安装位法兰式传感基座结构设计

项目分类:传感器 发布时间:2022-05-03 ID:620422
  • 多安装位法兰式传感基座结构设计

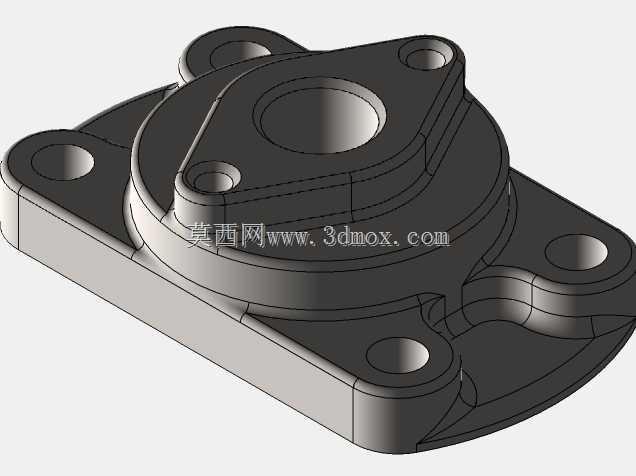

  在工业传感检测单元的配套结构设计中,这类带多安装耳的法兰式基座是压力、流量类小型传感器的核心承载部件,常应用在液压管路检测工位、气动回路压力监测点、小型流体设备的传感端固定场景中,承担传感核心元件的定位、外部载荷承载、安装面密封以及与设备主体的连接固定功能。从实际工况适配角度出发,这类基座的设计首先要匹配传感元件的安装腔体尺寸,中心的阶梯通孔是传感芯体的装配位,孔位的同轴度公差需要控制在0.02mm以内,避免芯体装配后出现偏斜,导致检测端面与被测介质流向不垂直,带来检测数据的系统性偏差。基座底部的安装法兰面做了加厚处理,法兰边缘延伸出三个带安装通孔的固定耳,三个耳位呈非对称分布,这种布局是为了适配设备端已有的安装螺孔位置,

  避免在设备本体上重新打孔攻丝,降低现场改造的加工量,每个安装耳的通孔都做了沉孔设计,装配时内六角螺栓的头部可以完全沉入沉孔内,不会突出基座表面,避免与周边的管路、线束产生干涉。基座上部的阶梯凸台是密封配合面,凸台的外圆尺寸匹配密封端盖的内孔公差,凸台端面的粗糙度要求达到Ra1.6,装配时放置O型密封圈后,可以实现IP65级别的防护效果,避免车间内的切削液、粉尘进入传感芯体的安装腔,造成芯体电路短路或者检测膜片的磨损。在建模过程中,所有的安装孔位都做了安装间隙校核,固定耳的通孔直径比配套螺栓大0.5mm,预留装配时的位置调整量,避免因为加工误差导致螺栓无法穿入;基座的壁厚做了均匀化处理,最薄位置的壁厚不小于4mm,保证在1.

  6MPa的管路压力下不会出现结构变形,同时各个转角位置都做了R2-R3的圆角过渡,避免应力集中,在长期受管路振动的工况下不会出现转角处的疲劳开裂。从安装边界来看,这类基座的整体外轮廓尺寸控制在80mm×60mm的矩形范围内,总高度不超过35mm,属于小型安装基座,适合在设备密集的管路排布区域安装,不会占用过多的安装空间;基座底部的密封面平面度公差控制在0.01mm以内,装配时配合密封垫片,可以保证与设备安装面之间无泄漏,不会出现被测介质从安装缝隙渗漏的问题。在结构细节处理上,每个安装耳的根部都做了加强筋过渡,筋的厚度与基座壁厚保持一致,提升安装耳的结构强度,避免螺栓锁紧时安装耳出现断裂;中心腔体的内部阶梯孔做了退刀槽设计,

  方便机加工时的刀具退刀,同时退刀槽的位置避开了密封件的装配区域,不会影响密封效果。这类基座的材质通常选用铝合金6061做硬质阳极氧化处理,或者选用304不锈钢加工,前者重量轻、成本低,适合常规无腐蚀的气动、液压工况,后者耐腐蚀性强,适合在化工流体、潮湿环境下的检测工位使用。设计时还需要考虑传感芯体的走线空间,中心腔体的侧壁预留了走线缺口,方便芯体的信号线缆引出,缺口位置做了圆角打磨,避免划伤线缆绝缘层。在实际选型匹配时,需要先确认被测设备的安装面螺孔分布尺寸,再对应选择对应耳位布局的基座,同时要核对中心腔体的尺寸是否匹配所选传感芯体的外径,避免出现芯体无法装入的问题;装配时螺栓的锁紧扭矩要控制在合理范围,铝合金材质的基座锁紧扭矩不超过8N·m,不锈钢材质的不超过12N·m,避免扭矩过大造成安装耳变形或者螺纹滑牙。这类基座的结构设计看似简单,但每一处尺寸细节都直接影响传感器的安装稳定性、检测精度以及使用寿命,建模时需要充分考虑机加工的工艺可行性,避免出现无法加工的倒扣结构,同时所有的公差标注要匹配实际装配需求,不要过度提高公差要求带来不必要的加工成本提升。
