折弯型传感安装固定支架结构设计

　　在工业传感检测场景中，安装支架的结构合理性直接决定传感器的检测精度与长期运行稳定性，这款折弯成型的安装支座，正是针对狭小安装空间内的传感器固定需求开发的结构件。从实际应用场景来看，这类支架多用于自动化产线的位置检测工位、设备内部的位移传感点位，或是小型机电设备内部的传感元件固定，能够在有限的装配空间内为传感器提供稳定的安装基准，避免设备运行过程中的振动传导导致传感检测偏移。

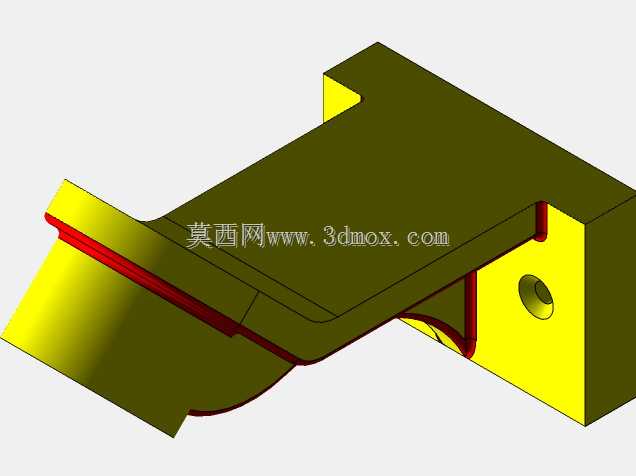

　　从功能特性上看，该支架采用一体化折弯成型结构，主体承托面为平整的安装基面，可直接贴合传感器的安装底面，通过侧面的螺纹安装孔实现传感器的锁紧固定，无需额外加装转接垫片即可保证安装面的贴合度。支架两端的折弯翻边一方面起到结构加强作用，提升整体刚性，避免长期受力后出现基面变形，另一方面翻边上预留的安装槽位可适配不同的安装基面，允许在装配时进行小范围的位置调整，抵消加工与装配过程中产生的累计误差。折弯处的圆角过渡设计有效降低了钣金折弯过程中的应力集中问题，避免折弯处出现裂纹或强度衰减，同时红色标识的密封压边结构，可在安装时配合密封胶条实现传感安装区域的防尘防护，适配多粉尘、少量切削液飞溅的工业现场环境。

　　设计思路上，这款支架没有采用复杂的拼接焊接结构，而是选用单块钣金板材通过多道折弯工序成型，最大程度减少了装配环节的零件数量，降低了装配复杂度与整体重量。在结构布局时，特意将传感器的安装孔位设置在承托面的侧端位置，既保证了传感器检测端的伸出长度满足检测距离要求，又让支架的固定点位远离检测区域，避免固定螺栓等结构对传感检测光路或检测范围造成遮挡。承托面下方的弧形让位结构，是为了避让安装位置下方的凸起管线或设备壳体结构，无需对原有设备的安装面进行二次加工即可完成装配，大幅降低了现场改造的工作量。

　　从安装边界与尺寸适配角度来看，该支架的整体外轮廓适配小型光电、接近类传感器的安装尺寸，承托面的平面度控制在合理公差范围内，保证传感器安装后检测方向与设计方向的偏差在允许值以内。两端翻边的安装孔采用长圆孔设计，可适配不同孔距的安装基面，允许在X轴方向进行±3mm的位置调整，安装时无需精准配打孔位，降低了现场安装的定位难度。支架的整体厚度经过受力核算，在承受传感器自身重量以及常规设备振动载荷的情况下，形变量控制在传感检测允许的误差范围内，不会因支架形变导致检测失准。侧面的螺纹孔采用翻边攻丝工艺，相比直接在薄板上攻丝拥有更高的螺纹啮合强度，可承受多次拆装而不出现滑牙问题，适配设备维护过程中反复拆装传感器的需求。

　　在实际选型应用时，这类支架尤其适合安装空间局促、安装基面存在台阶落差的点位，一体化的折弯结构相比拼接式支架拥有更好的抗振性能，在设备持续运行的振动环境下不会出现拼接处松动的问题。让位结构的设计也让该支架可以适配更多非平面的安装场景，不需要额外加工转接块即可完成装配，对于设备改造、产线升级过程中的传感点位加装场景尤为适用，能够在不改动原有设备结构的前提下快速完成传感器的固定安装，缩短现场施工周期。
