手摇驱动活塞组件三维结构设计

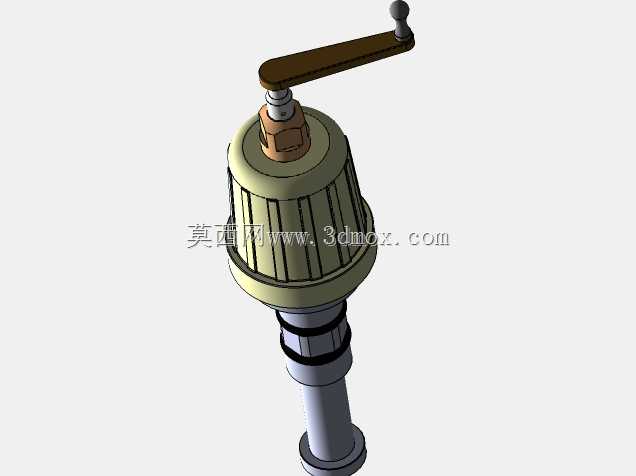

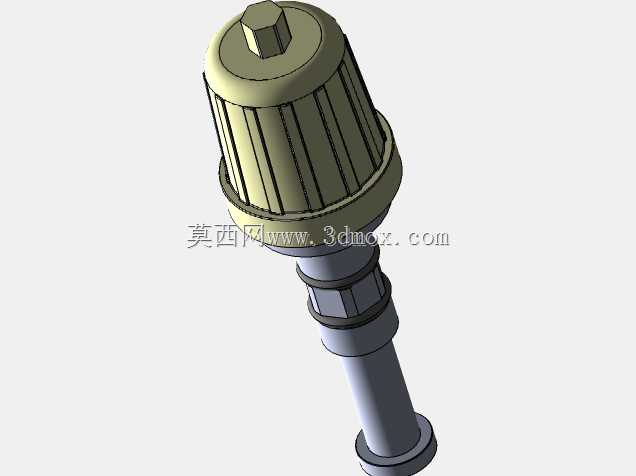

　　这套手摇驱动的活塞组件，常配套在小型流体输送、手动增压类设备中，在无外接动力源的野外作业、应急检修、实验室小剂量试剂输送场景下使用频率较高，依靠人工摇动手柄即可完成活塞的往复动作，实现流体的抽吸、增压与输送，不需要额外配置电源或气源，适配对动力条件要求低、操作频次不高的作业场景。从结构设计逻辑来看，组件整体采用同轴布局，顶部的手摇曲柄通过销轴与上部的阀座端盖连接，曲柄长度经过力矩匹配设计，摇转时的作用力臂经过优化，操作人员施加较小的握力即可带动内部活塞杆完成往复行程，避免操作时出现发力费劲、行程卡滞的问题。上部的端盖外壳采用竖向防滑筋条设计，既可以提升外壳的结构刚度，减少受压时的形变，也能在设备安装、拆卸时提供足够的摩擦力，

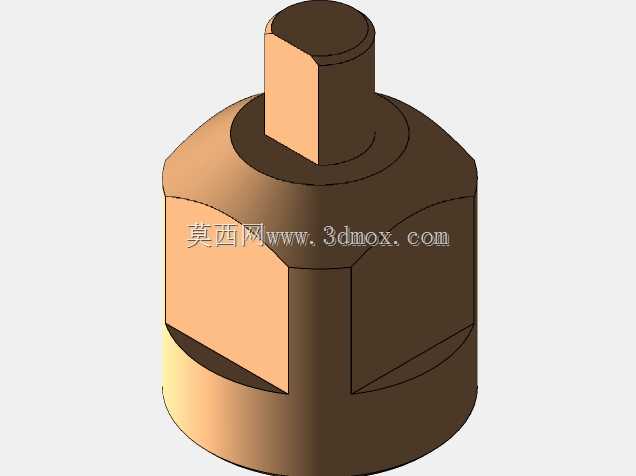

　　方便徒手完成端盖的旋紧与拆卸，不需要额外搭配管钳类工具。端盖与活塞杆的衔接位置配置了铜质锁紧衬套，衬套内部加工有梯形密封槽，内置的密封圈可以在活塞杆往复运动时持续保持密封性能，避免内部输送的流体从杆部间隙泄漏，同时铜质衬套的自润滑特性可以减少活塞杆往复运动时的磨损，延长组件的整体使用寿命。下部的活塞杆采用阶梯轴结构，不同轴段分别承担传动、密封、活塞连接的功能，轴段之间的过渡位置采用圆角处理，避免应力集中导致的轴段断裂问题，活塞安装位置的轴端加工有定位卡槽，安装活塞时可以通过卡簧完成轴向定位，不需要额外焊接或过盈压装，方便后期更换密封件与活塞配件。组件的安装边界设计充分考虑了通用配套需求，上部端盖的外螺纹采用通用管螺纹规格，

　　可以直接适配常规规格的泵体、管路接口，不需要额外加工转换接头；下部活塞杆的行程经过限位设计，摇转曲柄时活塞的往复行程控制在合理区间，不会出现超行程撞击端盖、拉脱密封件的问题，运动过程中曲柄的旋转半径经过校核，摇转时不会与周边安装的管路、支架产生运动干涉。从实际使用的角度出发，这套活塞组件的结构设计充分兼顾了手动操作的易用性与长期使用的可靠性，所有易损的密封件、衬套都采用可拆式结构，日常维护时不需要整体报废组件，仅更换对应磨损件即可恢复性能。在建模过程中，所有配合面的公差都按照机械设计手册的推荐值选取，活塞杆与衬套的配合采用间隙配合，保证运动顺畅的同时控制间隙量避免泄漏，端盖与外壳的连接采用过渡配合加密封圈的结构，

　　保证连接强度的同时满足密封要求。组件的整体外形为细长同轴结构，安装时仅需要预留上部曲柄的摇转空间即可，不需要过大的安装平面，适合集成在小型便携类设备中，比如手动试压泵、小型取样泵、应急注油设备等产品中都可以直接配套使用。在运动仿真验证阶段，曲柄整周旋转时可以顺畅带动活塞杆完成直线往复动作，不存在死点卡滞的位置，密封位置的接触压力经过校核，在额定工作压力下可以保持稳定的密封性能，不会出现内漏或外漏的问题。外壳的筋条设计除了防滑、提升刚度的作用外，还可以增加外壳的散热面积，在长时间连续摇转操作时，摩擦产生的热量可以通过筋条快速散发，避免内部密封圈因为温度过高出现过早老化的问题。活塞杆的表面粗糙度要求按照滑动摩擦面的标准设计，加工时需要达到足够的光洁度，减少运动时对密封圈的刮擦磨损，延长密封件的更换周期。
