考试练习用蓝色铰接式机械支撑构件

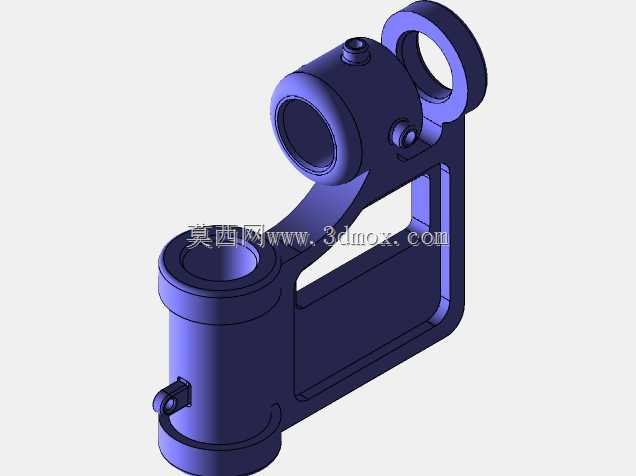

　　这类带多组铰接孔的一体式支撑构件，常见于中小型自动化检测设备、教学实训台架的传感安装调节工位，核心作用是为检测端、执行端提供可调整角度的刚性支撑载体，同时兼顾走线避让与轻量化需求。从结构细节来看，构件主体采用一体化铸造型腔思路设计，下部设置大直径同轴铰接筒，可穿入定位销轴与设备底座的固定支座配合，实现整体构件绕销轴的俯仰角度调整，筒壁外侧预留的小型凸台带安装孔，用于固定角度锁止片，调整到位后拧紧锁止螺丝即可消除铰接间隙，避免设备运行过程中出现支撑晃动。上部的两组带孔耳座分别对应不同的安装接口，其中斜向延伸的臂架连接的铰接筒用于安装检测传感元件的固定座，耳座侧面的小螺纹孔用于紧定安装轴，防止传感组件工作时出现轴向窜动；

　　最上方的独立吊耳式铰接孔可用于连接辅助拉簧或者限位拉杆，在构件调整到极限角度时提供软限位，避免硬碰撞损伤铰接面。构件中部采用框式镂空结构，在保证整体刚性的前提下大幅降低零件自重，镂空区域的内侧做了R角过渡，避免应力集中在长期交变载荷下出现开裂，所有铰接孔的内壁都预留了衬套安装余量，实际加工时可压入铜衬套减少铰接转动时的磨损，延长零件使用寿命。从安装边界来看，下部主铰接筒的轴线到上部斜向铰接筒的轴线垂直距离控制在常规台架安装的适配范围内，整体外轮廓没有超出小型安装工位的预留空间，所有安装孔的位置都避开了台架上的走线槽与其他固定件的安装位，不需要额外对周边零件做避让修改即可直接适配。设计过程中优先保证各铰接孔的同轴度与位置度公差，

　　建模时先搭建各孔位的轴线基准，再通过拉伸、放样命令生成主体框架，最后对所有锐边做倒钝处理，避免装配时划伤操作人员，同时去除加工毛刺带来的应力集中点。这类构件在实际使用中，除了传感安装工位，也可作为小型连杆机构的中间传动支撑件，根据实际载荷需求调整壁厚即可适配不同的负载场景，铰接孔的直径可根据配套销轴的尺寸做参数化调整，不需要重构整体模型就能快速衍生出不同规格的变体零件，适配不同的设备安装需求。
