天然气管道加臭剂注入储罐装置设计

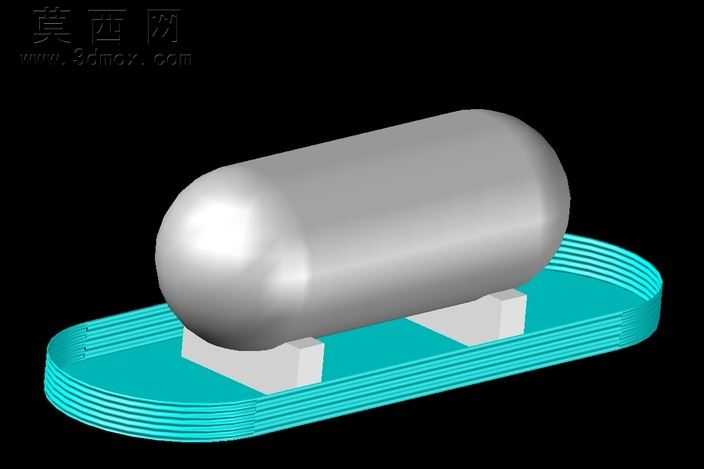

本模型为天然气输配系统配套的加臭剂注入储罐装置，整体采用三维参数化建模方式完成，建模过程中严格遵循燃气承压设备的结构设计规范，对各部件的装配关系进行了精准还原。模型主体为卧式椭圆形封头承压储罐，罐体采用回转体建模逻辑生成，两端封头与筒体的衔接处做了平滑过渡处理，还原了实际生产中罐体的焊接坡口结构特征，罐体表面赋予哑光银灰色金属材质，模拟碳钢罐体做防锈处理后的真实质感，材质参数调整了适当的粗糙度与反射率，避免渲染效果出现过度反光的失真问题。罐体下方设置两个对称分布的方形支撑鞍座，鞍座与罐体接触位置做了贴合弧面处理，还原了鞍座对罐体的承重支撑结构，鞍座材质设置为浅灰色工程金属质感，与罐体材质形成视觉区分。支撑鞍座固定在青蓝色层叠结构的安装底座上，底座采用多层薄板堆叠的建模方式，还原了现场安装时的减震垫层与固定基座组合结构，层与层之间保留了均匀的间隙，模拟实际叠层结构的装配特征，底座材质设置为带有轻微磨砂质感的工程塑料与防腐涂层复合质感，色彩选用辨识度较高的青蓝色，清晰区分基座与罐体部件。建模过程中对各部件的装配公差做了合理预留，所有连接位置的结构都符合实际设备的安装逻辑，未出现结构干涉问题。渲染阶段采用黑色纯色背景突出装置主体，打光采用三点布光方式，主光源从侧上方照射，凸显罐体的曲面轮廓与金属质感，辅助光源补亮暗部结构避免细节丢失，轮廓光勾勒底座边缘提升整体层次感。该装置的设计思路围绕天然气输配场景的加臭工艺需求展开，储罐用于储存odorant加臭剂，配套底座可直接集成注入泵组与管线接口，整体结构紧凑，安装便捷，可直接用于燃气场站的工艺布局模拟、设备安装交底以及相关教学演示场景，模型结构完整，各部件可单独拆分编辑，能够适配不同的三维场景使用需求。
