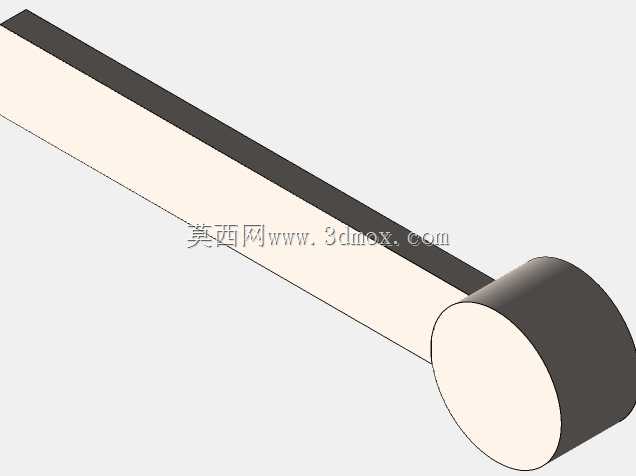

悬臂式吊架结构静力学仿真分析模型

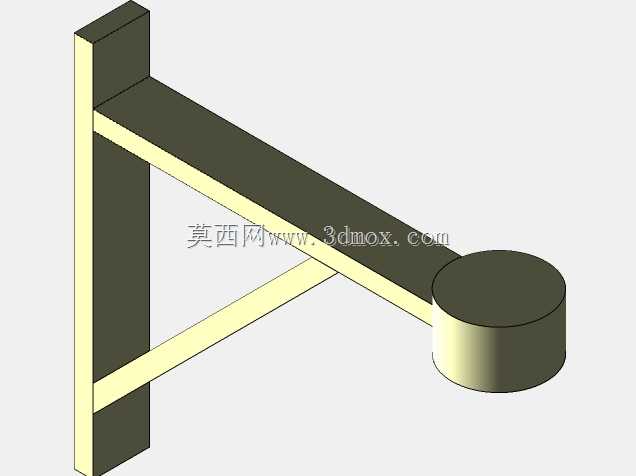

　　在工业现场的管线架设、小型设备侧装、工位辅助挂载等场景中，悬臂式吊架是十分常见的承载构件，这类构件通常依托墙面、立柱等垂直基面安装，向外延伸出悬臂段用于挂载目标物件，不需要额外占用地面安装空间，在车间管线排布、设备旁工装挂载、检测工位传感器支架等场景中应用十分广泛。本次的吊架结构采用三角斜撑补强的设计形式，垂直安装边通过多点固定方式与安装基面连接，水平悬臂段承担主要的挂载载荷，斜向支撑件连接悬臂远端与垂直安装边下部，形成稳定的三角受力结构，相比无斜撑的直悬臂结构，能大幅降低悬臂根部的弯曲应力，提升整体承载能力。从结构受力逻辑来看，这类吊架的失效风险通常集中在几个关键位置：首先是垂直安装边与安装基面的连接点位，

　　若固定点数量不足或排布不合理，容易出现局部拉脱失效；其次是水平悬臂与垂直安装边的连接根部，该位置在悬臂受载时会产生最大的弯曲力矩，是结构应力集中的高发区域；另外斜撑件与悬臂、垂直边的连接节点，会同时承受压应力与局部剪切力，节点的结构处理直接影响整体结构的稳定性。在设计这类吊架结构时，首先需要明确实际挂载的载荷大小、载荷作用位置，以及安装基面的承载能力，再反向推导各构件的截面尺寸、材料选型。垂直安装边需要预留足够的固定孔位，孔位排布要兼顾安装基面的结构特性，比如在混凝土立柱上安装时，孔位需要避开内部钢筋排布位置，在钢结构立柱上安装时，孔位不能过度削弱立柱本身的结构强度。水平悬臂段的截面选型需要兼顾抗弯模量与结构自重，若采用矩形管、

　　型钢等标准型材，需要根据许用挠度要求核算截面惯性矩，避免挂载后悬臂下挠量过大影响使用精度；若采用定制的机加工结构，则需要在应力集中的位置做圆角过渡、加设加强筋，降低局部应力峰值。斜撑件的角度设计也十分关键，角度过陡会导致斜撑对悬臂的支撑效率下降，角度过缓则会增大斜撑本身的长度，同时增大垂直安装边下部的拉应力，通常45度左右的斜撑角度能兼顾受力效率与结构紧凑性。从安装边界来看，这类吊架的垂直安装边需要完全贴合安装基面，若基面存在平面度误差，需要在安装时加设调整垫片，避免固定后结构存在内应力；固定件的选型需要匹配总载荷要求，同时考虑现场的振动、冲击工况，预留足够的安全系数，比如在有设备振动的工位旁使用时，需要额外加装防松垫圈，

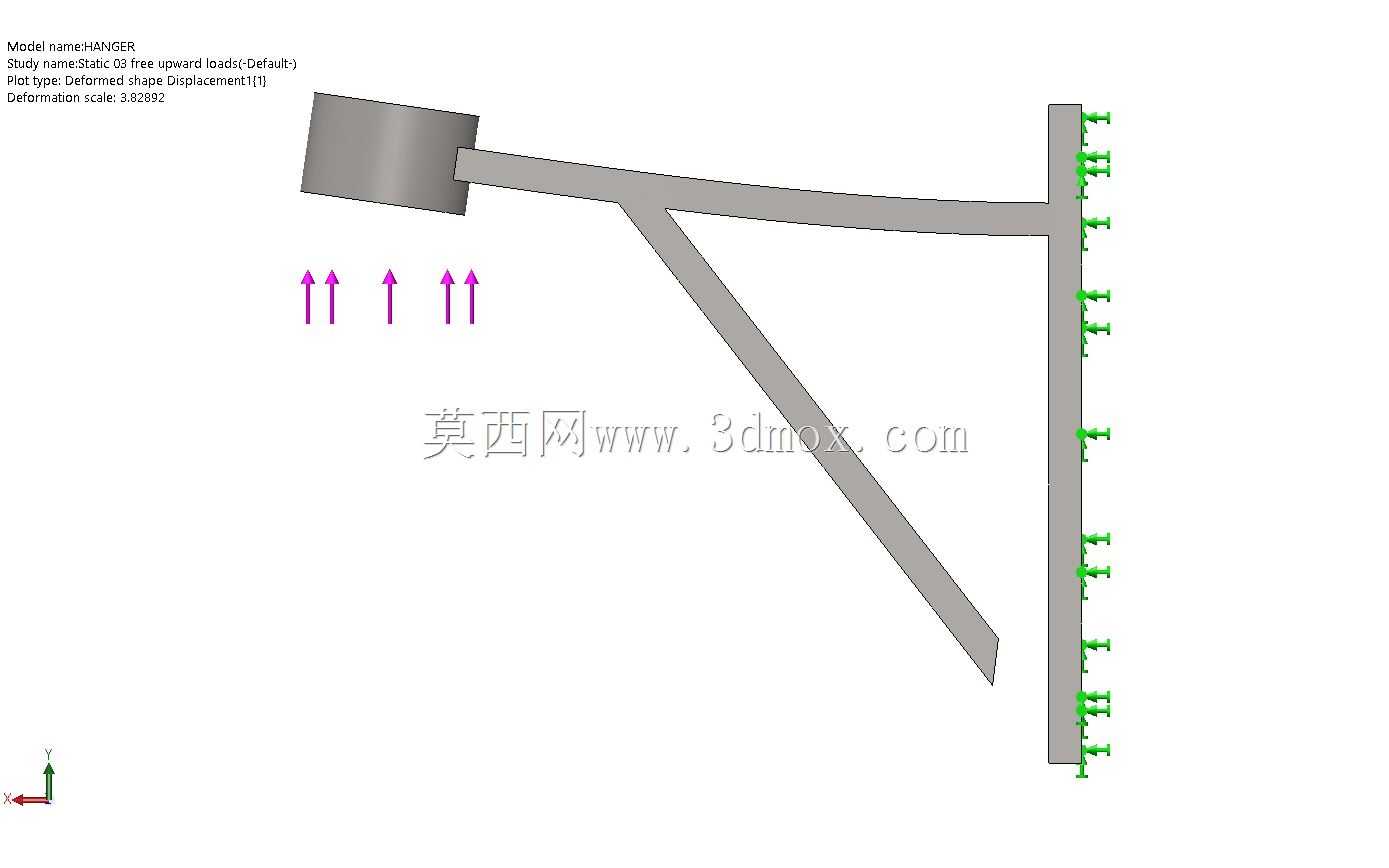

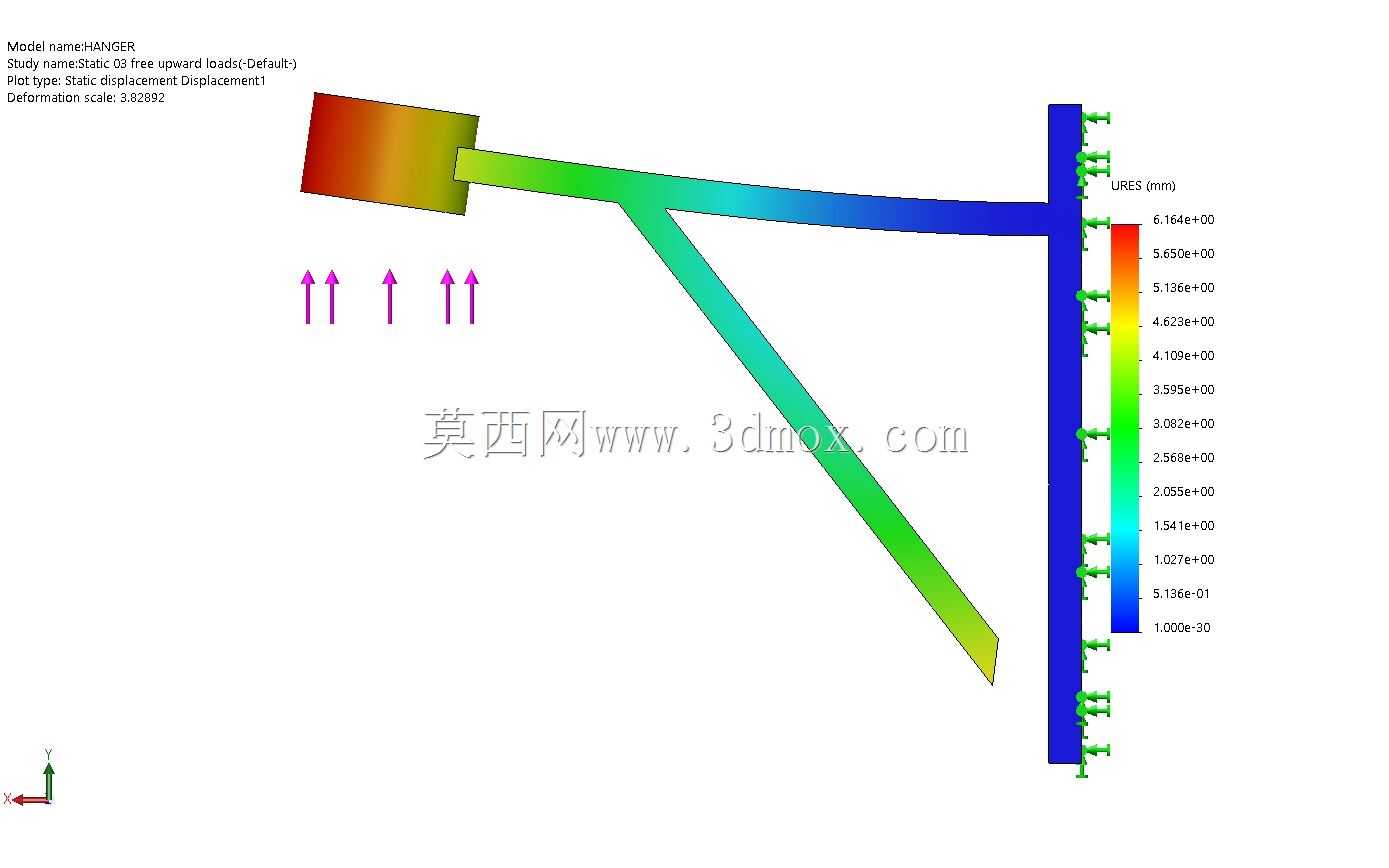

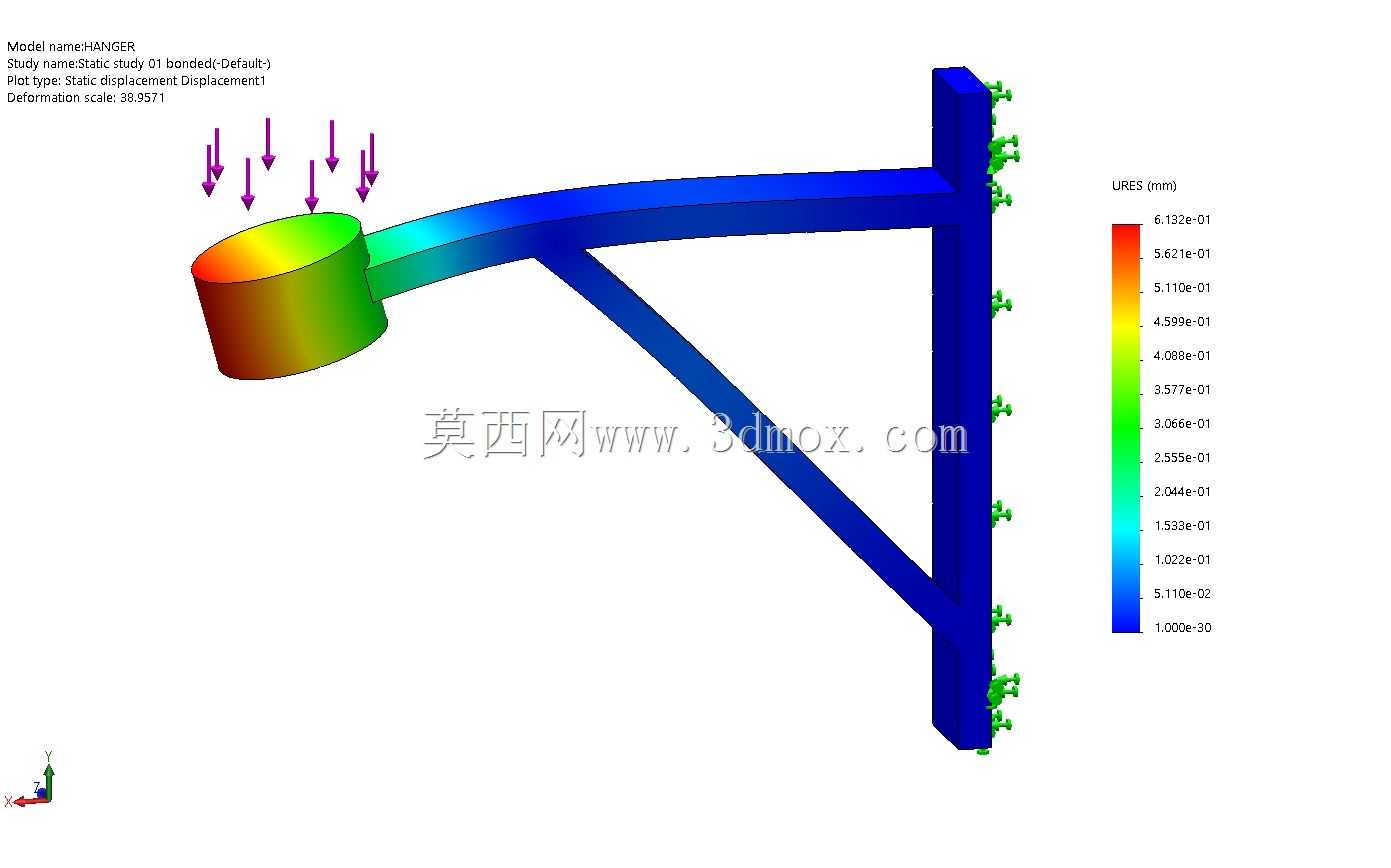

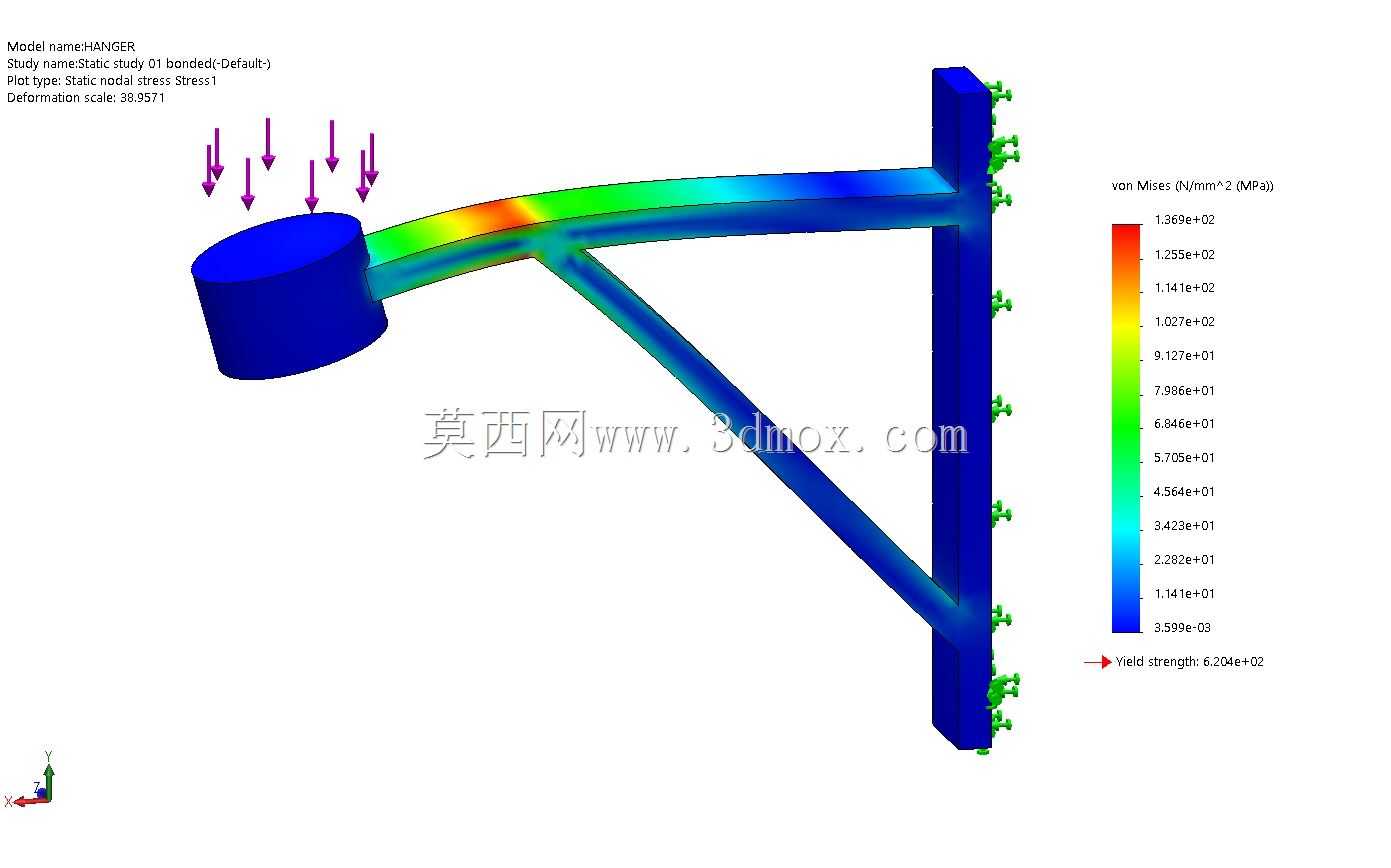

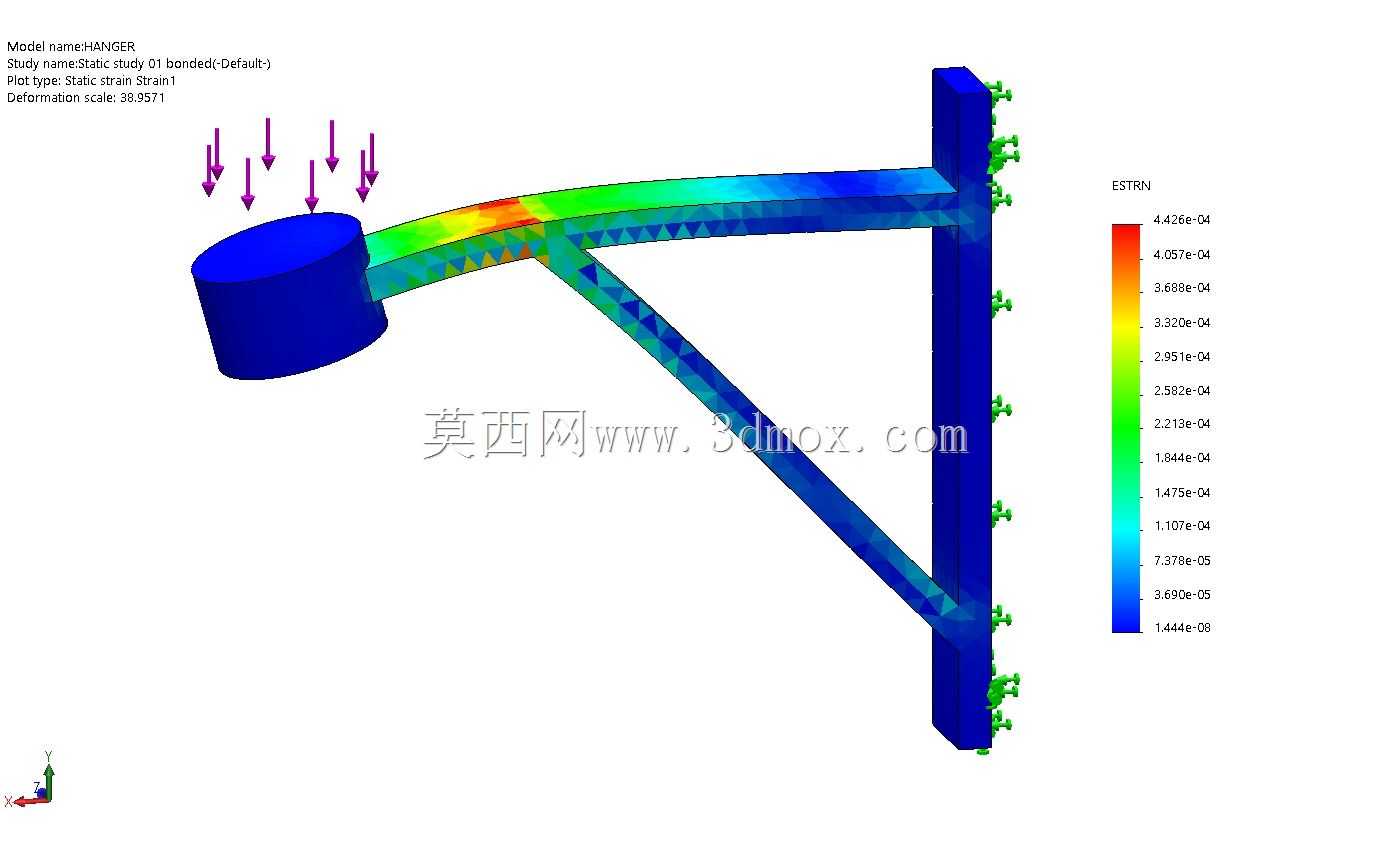

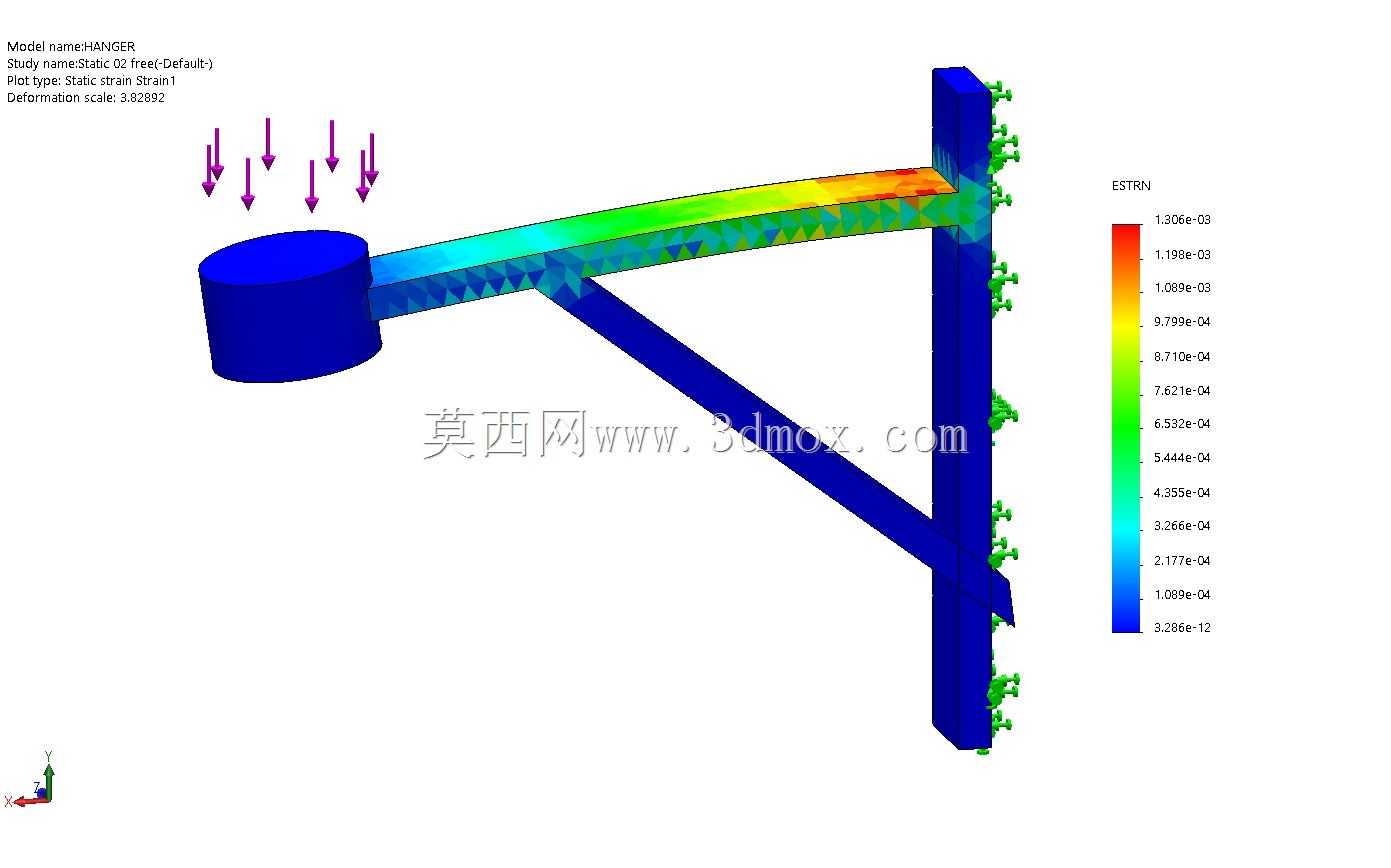

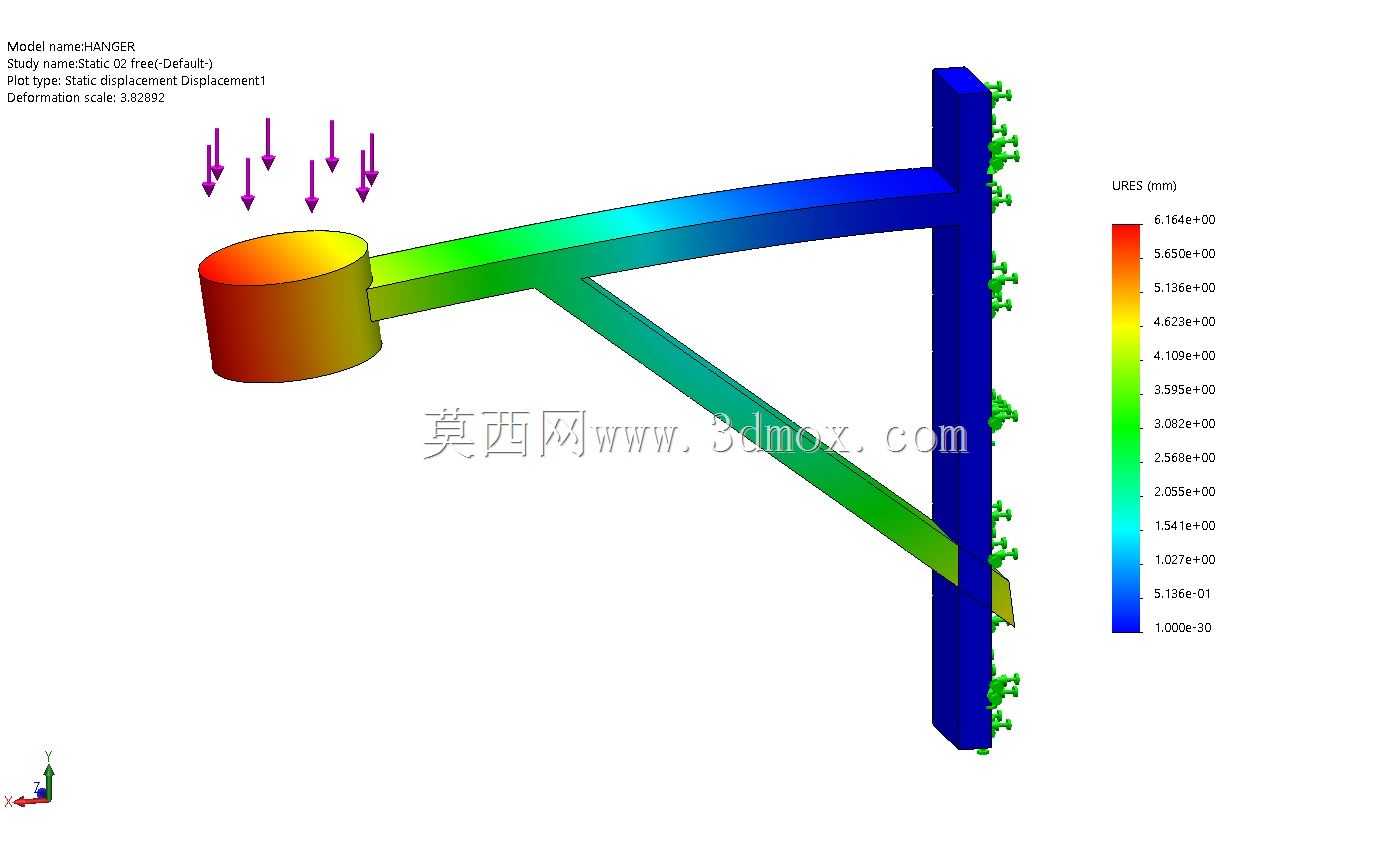

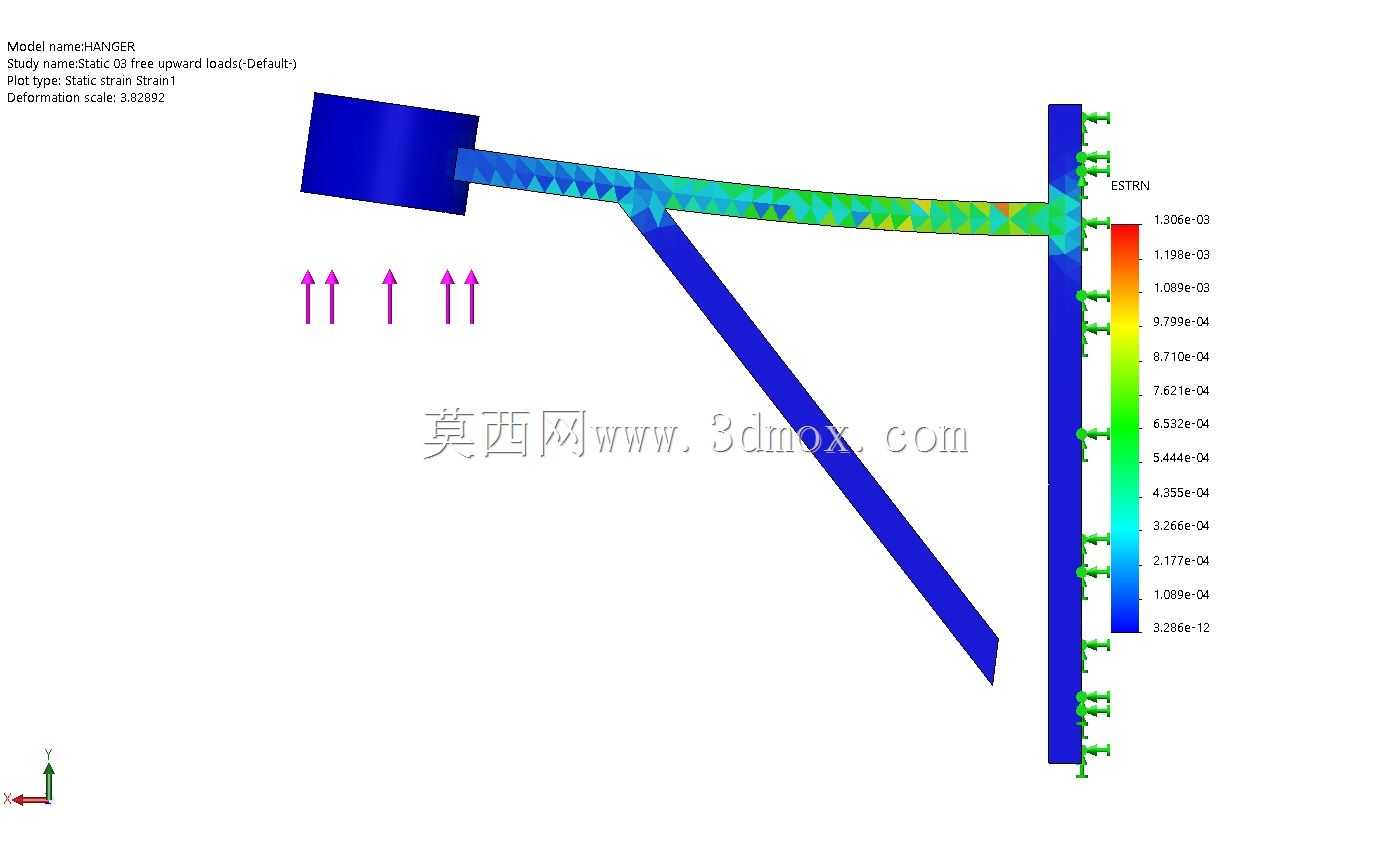

　　避免长期振动导致固定件松动。静力学仿真分析是这类承载结构设计过程中十分必要的环节，通过仿真可以直观呈现结构在额定载荷下的应力分布、位移变形情况，快速定位应力集中的位置，针对性调整结构尺寸，避免传统经验设计带来的材料浪费或结构强度不足问题。比如在仿真过程中如果发现悬臂根部应力超出材料许用值，可以通过加大根部圆角、局部增加壁厚、调整斜撑连接位置等方式优化，不需要反复制作物理样机测试，能大幅缩短设计迭代周期。另外在仿真过程中需要注意装配体的接触条件设置，不同构件之间的连接如果是焊接固定，需要设置为绑定接触，如果是螺栓连接则需要根据实际连接刚度设置对应的接触属性，避免接触条件设置错误导致仿真结果失真，无法反映结构的真实受力状态。这类吊架结构在实际使用中还需要考虑工况的附加载荷，比如现场的风载、设备运行带来的振动载荷、检修时的临时人员踩踏载荷等，在设计核算时需要根据实际应用场景选取合适的安全系数，不能仅按静态挂载载荷计算。对于有防腐要求的使用场景，比如潮湿车间、户外安装场景，还需要在结构设计时考虑表面处理方式，避免构件锈蚀导致结构强度下降，同时在连接位置避免出现积水缝隙，防止缝隙腐蚀加速结构失效。
