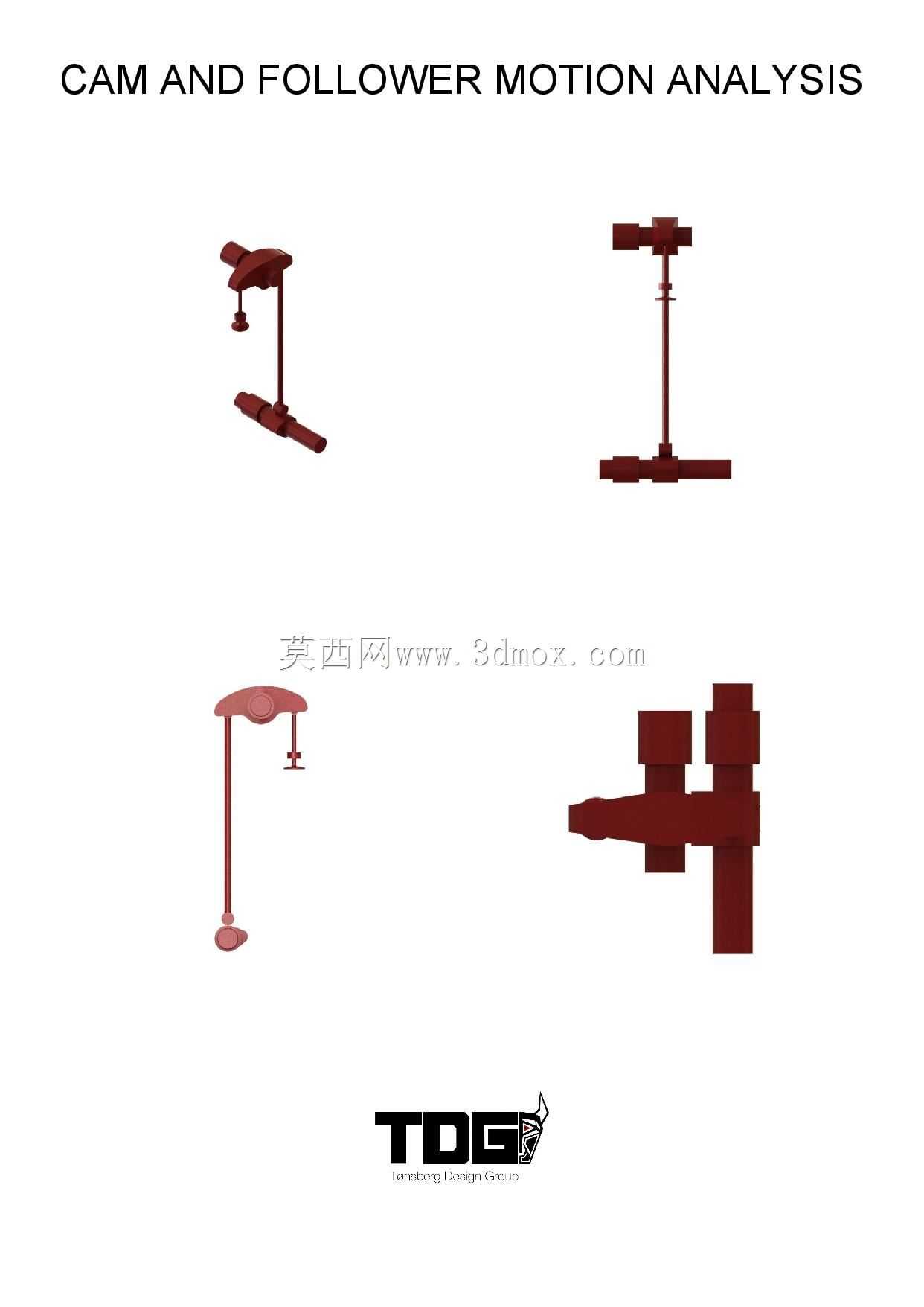

凸轮从动件运动分析教学演示结构

　　这套凸轮与从动件组合结构，主要面向机械原理教学、机构运动验证场景使用，在高校机械专业实验课、企业新入职结构工程师传动机构培训环节，都能作为直观的演示载体，帮使用者快速理解凸轮轮廓曲线与从动件运动规律的对应关系。日常做自动化设备间歇送料、定时顶升类机构选型前，也可以借助这套结构的运动逻辑，提前验证不同凸轮型线对应的从动件位移、速度、加速度曲线，避免直接加工实物后出现运动冲击、从动件卡滞的问题。

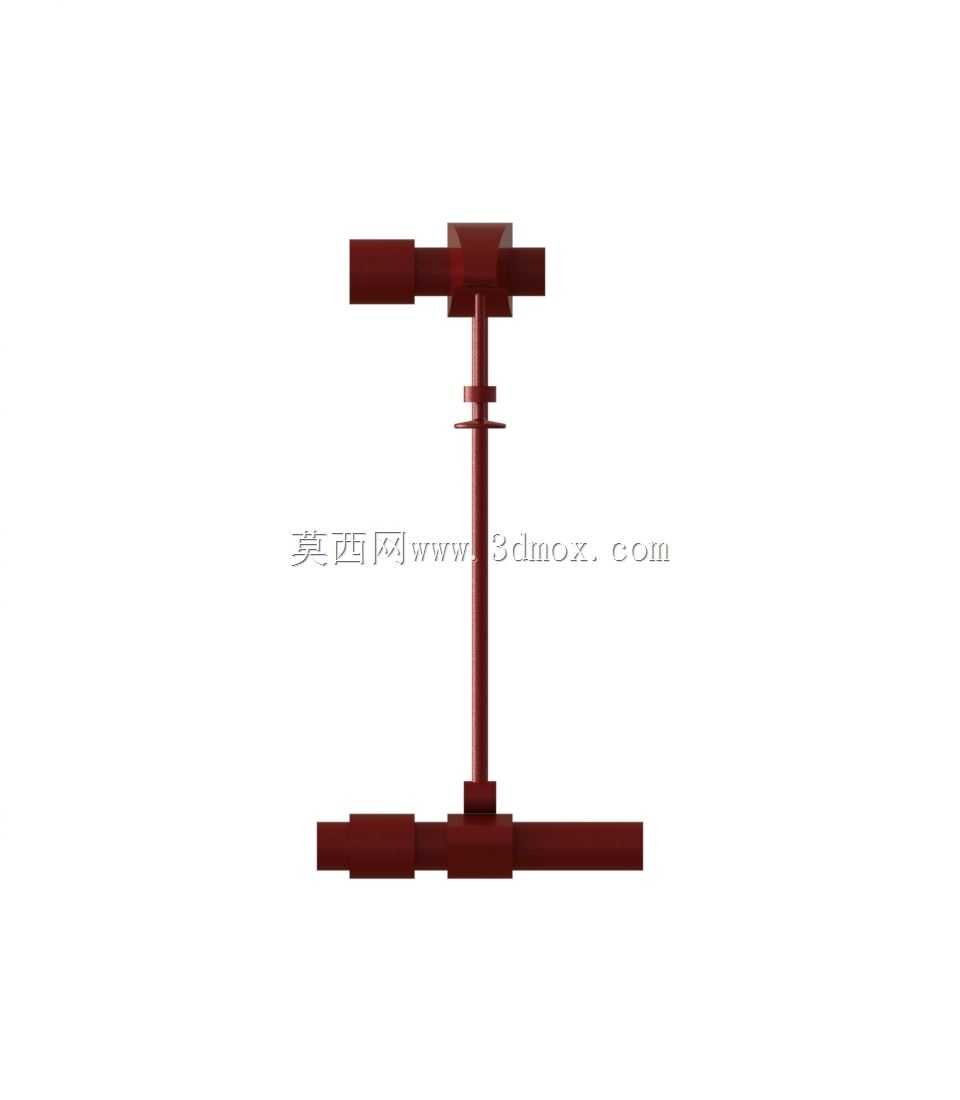

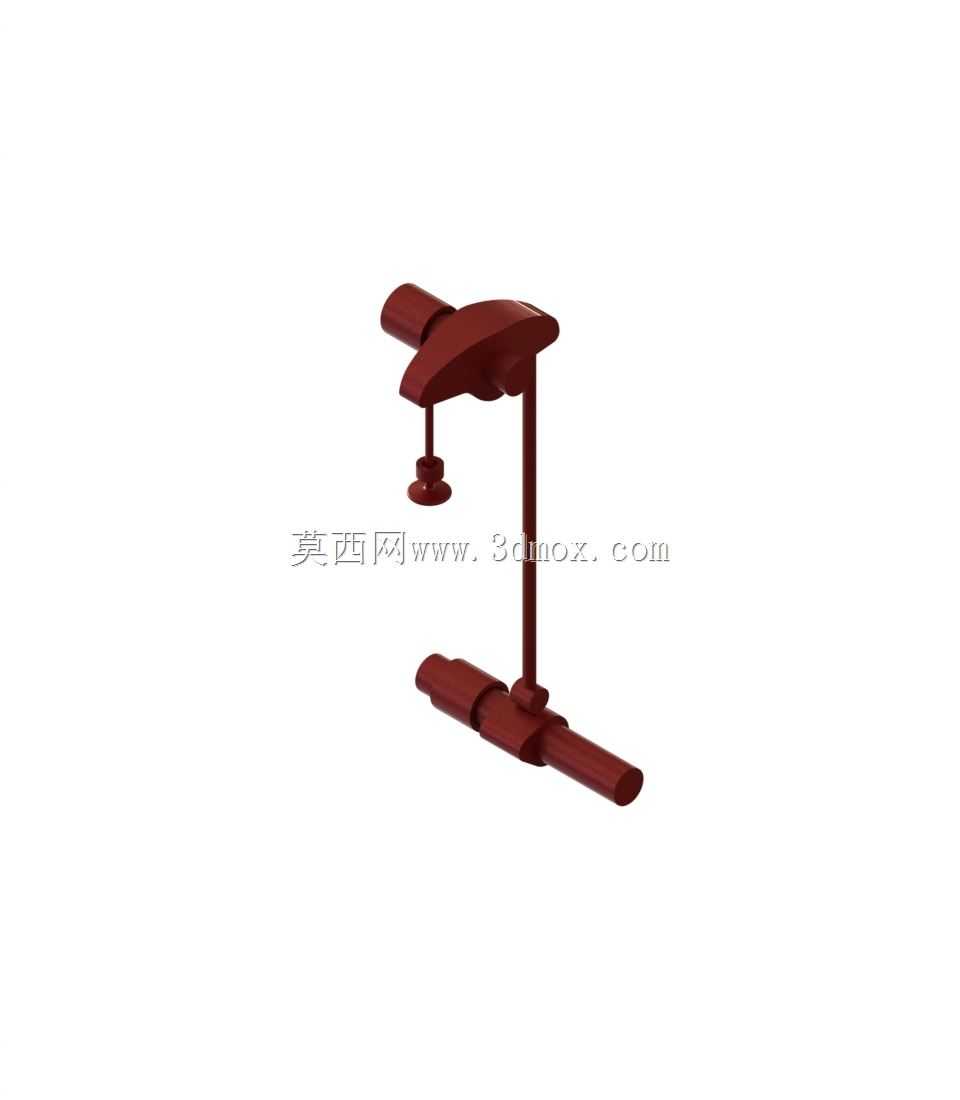

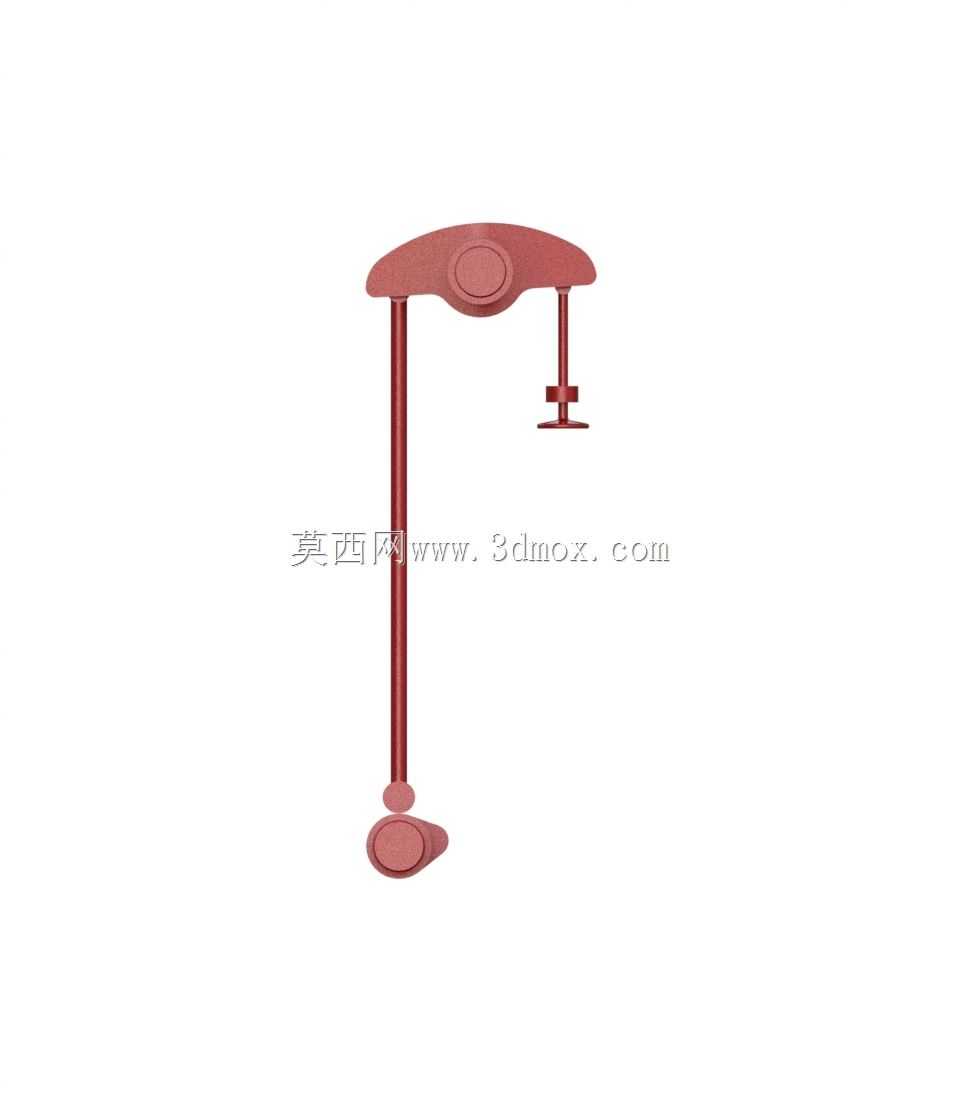

　　从功能特性来看，这套结构覆盖了直动尖顶从动件、直动滚子从动件、摆动从动件三类常见的凸轮配合形式，不同结构的从动件适配不同的工况需求：尖顶从动件结构最简单，能和任意复杂轮廓的凸轮保持紧密接触，适合低转速、低载荷的精密控制场景，比如老式仪表的计数触发机构；滚子从动件端部加装了转动销轴配合的滚轮，把从动件和凸轮的滑动摩擦改成滚动摩擦，磨损量大幅降低，能承受更高的接触载荷，在自动化生产线的物料顶升、工位转位环节应用最广；摆动从动件则是绕固定铰轴做往复摆转运动，输出的是摆角行程，适合用来驱动摆杆类的执行部件，比如包装设备的拨料机构、纺织机械的导纱摆臂。

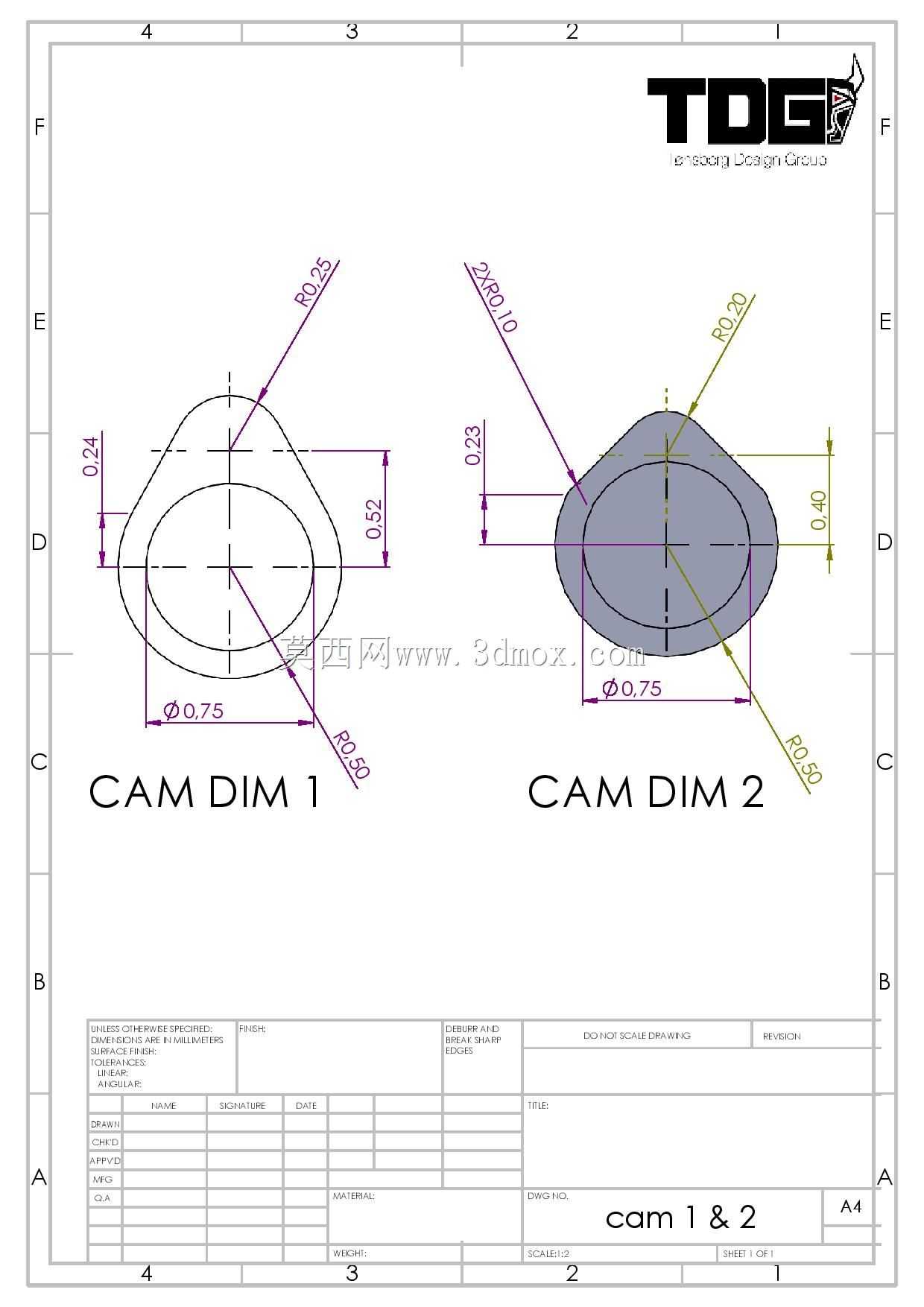

　　设计这套结构的时候，首先要明确从动件的预期运动规律，是等速运动、等加速等减速运动还是简谐运动，不同的运动规律对应的凸轮轮廓曲线推导逻辑完全不同，等速运动的凸轮轮廓加工最简单，但启动和停止瞬间会产生刚性冲击，只适合转速极低的场景；等加速等减速运动的冲击点出现在行程中点，属于柔性冲击，适配中低速工况；简谐运动的加速度曲线连续平滑，几乎没有明显冲击，能适配更高的运行转速。确定运动规律后，先选定凸轮的基圆半径，基圆半径越小凸轮整体结构越紧凑，但基圆过小会导致凸轮轮廓的压力角超过许用值，直接造成从动件自锁、推不动的问题，设计时要先根据从动件的载荷、行程算出最小许用基圆半径，再预留15%左右的余量避免加工误差带来的影响。

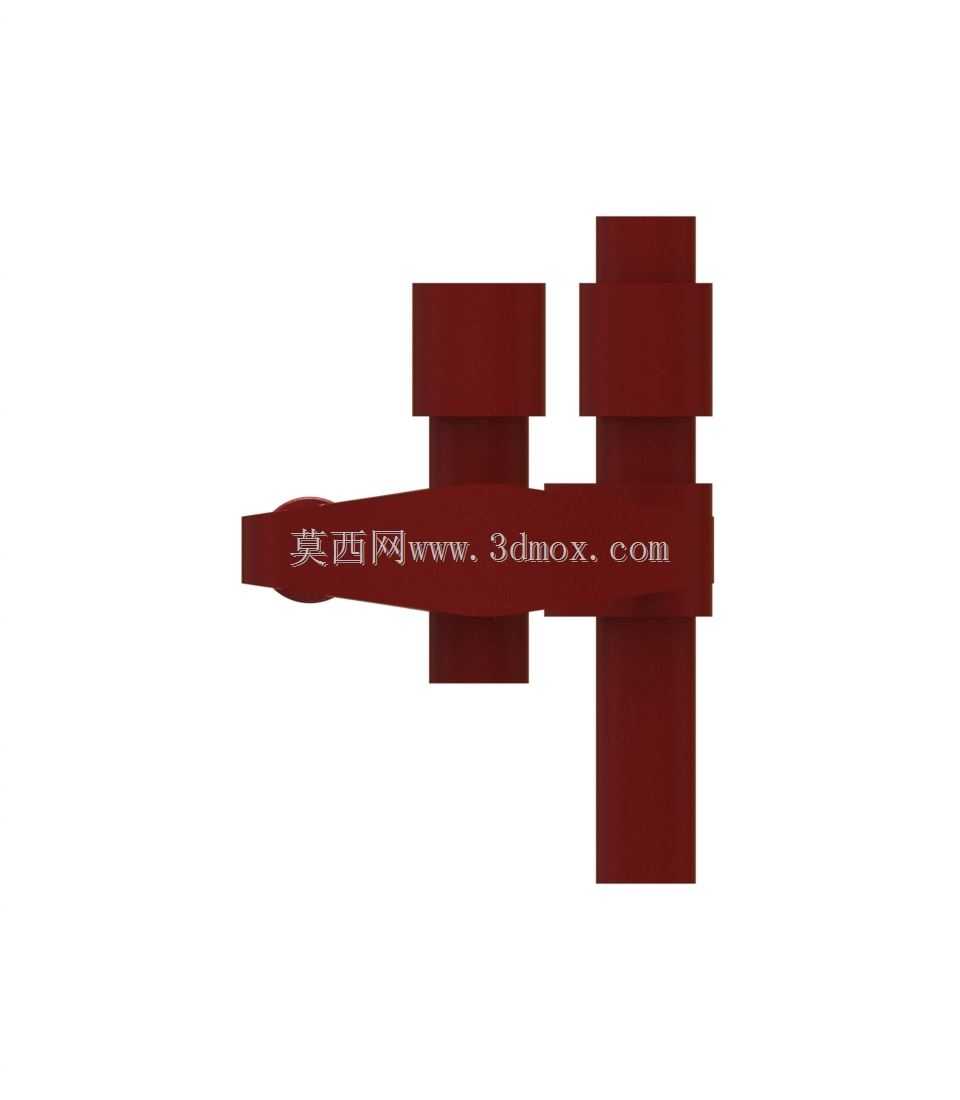

　　安装边界方面，这套结构的凸轮固定端采用标准的键槽配合轴孔，适配常规的圆轴安装，轴孔直径、键槽尺寸都符合通用传动件的配合公差，不需要额外定制连接轴就能和常规的减速电机输出端对接；从动件的导路部分采用平行双导向面设计，导向长度是从动件直径的3倍以上，能避免从动件上下运动时出现偏磨、卡滞的问题，导路和凸轮基圆的同轴度公差控制在0.02mm以内，防止从动件行程出现偏差。不同类型的从动件安装位预留了统一的固定孔距，更换不同形式的从动件时不需要重新加工安装基座，只需要松开固定螺丝替换对应组件即可，能快速完成不同凸轮从动件配合形式的切换对比。

　　做运动分析的时候，要重点关注凸轮推程、远休止、回程、近休止四个阶段的从动件运动参数，推程阶段是从动件从最低位置被凸轮推到最高行程的过程，这个阶段的压力角变化最明显，要逐点核对压力角是否在许用范围内；远休止阶段是凸轮轮廓的同心圆弧段，这个阶段从动件保持在最高位置不动，对应的是执行机构的作业停留时间，比如给物料打孔、贴标的工位就需要足够的远休止角来保证作业时长；回程阶段是从动件在弹簧或者自重作用下回到最低位置的过程，这个阶段的回程压力角可以比推程阶段稍大，但也要控制在合理范围避免回程卡滞；近休止阶段是从动件停在最低位置的时间段，对应工位的物料上料、避让间隙。这套结构的所有配合面都预留了合理的间隙，运动副之间没有过盈约束，做运动仿真的时候不会出现构件穿模、运动报错的问题，能直接输出完整的位移、速度、加速度曲线，和理论计算值做对比验证。
