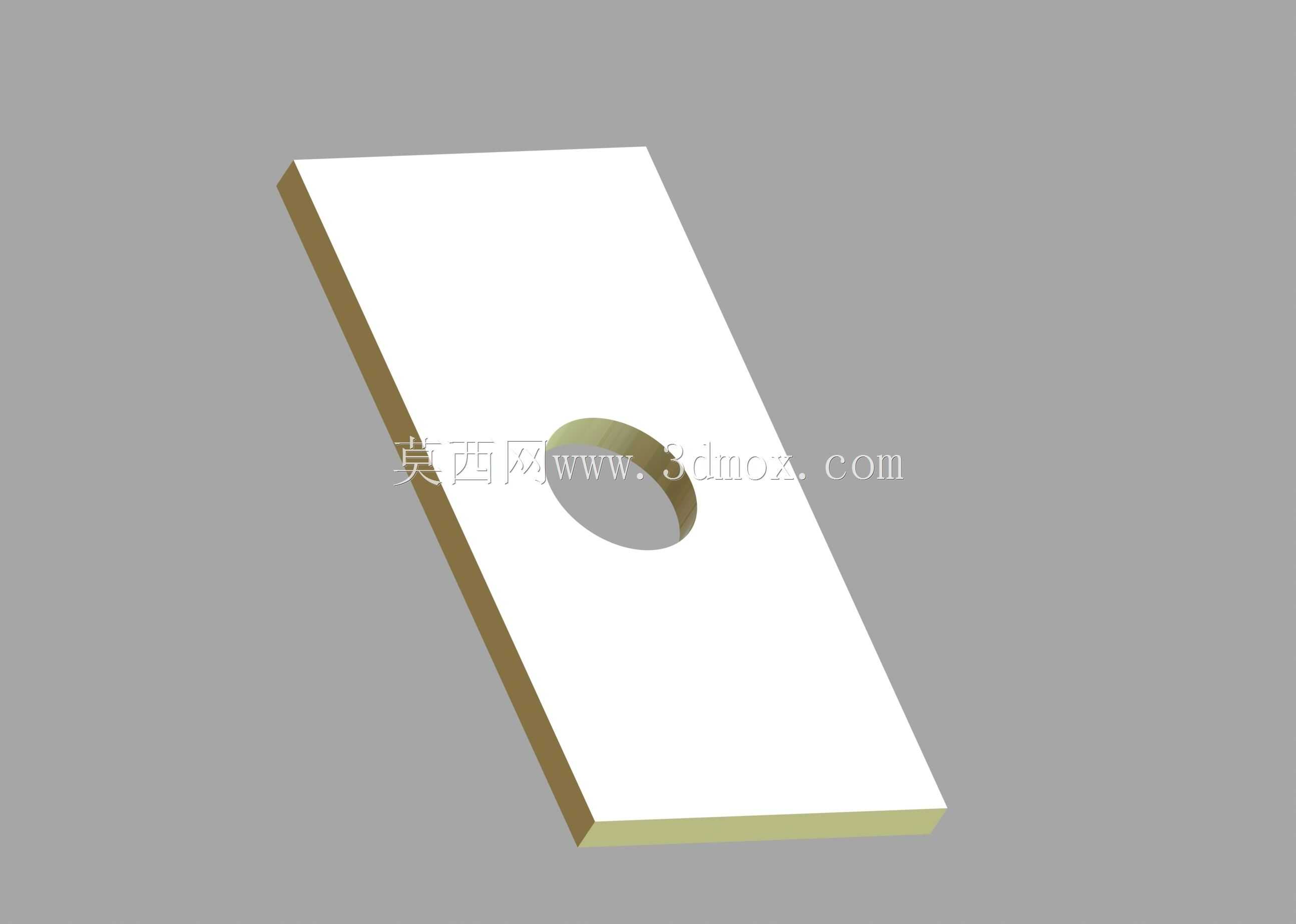

带中心通孔矩形平板静力分析结构件

　　在工业传感检测、小型工装承载、精密设备安装基座等场景中，这类带中心通孔的矩形平板是极为常见的受力基础构件，很多人会觉得这类结构简单不需要做严谨的力学校核，但实际工程应用里，恰恰是这类看似基础的构件，往往决定了整套检测或承载结构的长期稳定性。先从实际用途说起，这类平板常作为压力传感器的安装承载基板，或是小型检测工位的定位基准板，中心的通孔一方面用于穿设传感线缆、定位销或是紧固螺杆，另一方面也会改变平板整体的应力分布路径，在做结构设计时不能直接套用无孔平板的力学计算经验公式。

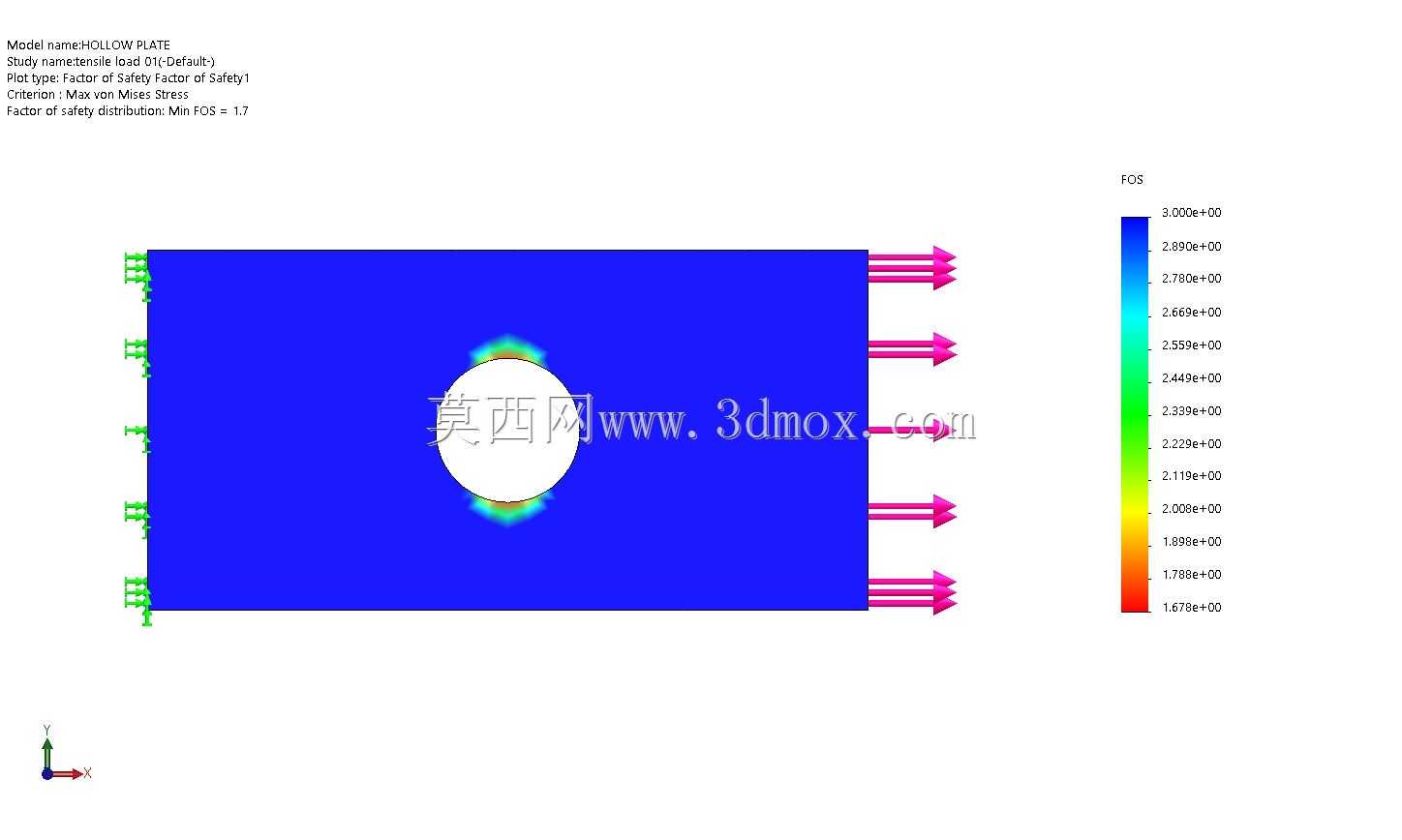

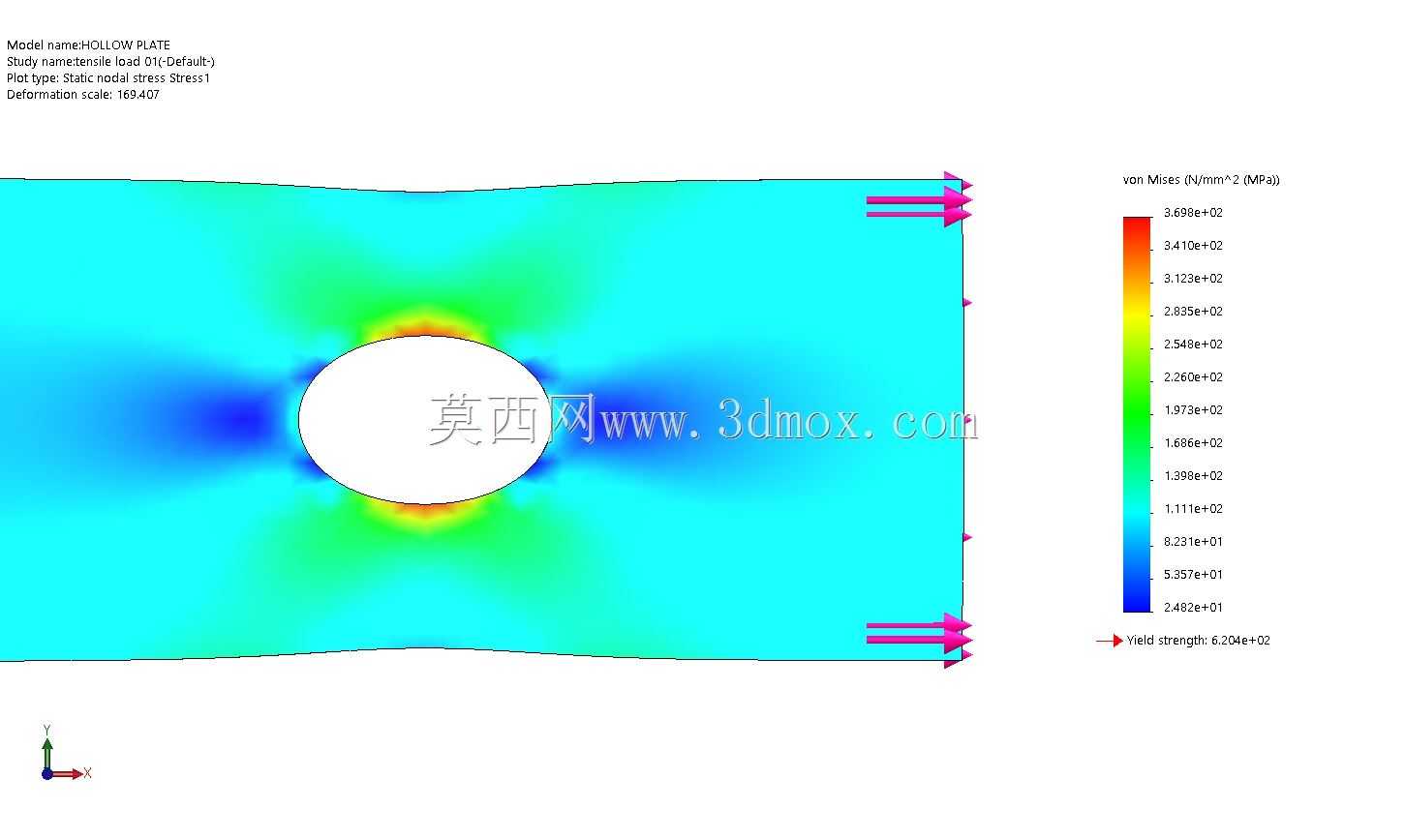

　　从设计思路层面拆解，这类平板的设计核心是平衡承载刚度、安装空间与自重的关系，首先要明确实际工况下的载荷形式：是垂直于板面的均布载荷，还是通孔位置传来的集中压载，或是板面边缘受到的剪切力，不同载荷工况下，通孔的位置、孔径与板厚的比例关系会直接影响最大应力出现的区域。很多新手在做这类结构建模时，只会简单拉伸一个矩形再切除一个圆孔，忽略了孔边的应力集中效应，实际受力时孔壁边缘的应力会远高于板面平均应力，如果板厚选择过薄，或是孔径与板宽的比例过大，很容易在孔边首先出现塑性变形，甚至引发整体结构的断裂失效。

　　再说到外形尺寸与安装边界的考量，这类平板的长宽尺寸通常要匹配安装基面的固定孔位，边缘需要预留足够的螺栓安装空间，避免螺栓孔距离板边过近导致安装时板边出现压溃。中心通孔的直径不能过大，通常要控制在板宽的三分之一以内，否则会大幅削弱平板的截面抗弯模量，如果实际工况必须采用大孔径设计，就需要在孔边增加翻边结构或是局部加厚，来抵消应力集中带来的强度削弱。板厚的选择不能只凭经验估算，必须结合静力分析的结果，在满足最大应力低于材料许用应力、最大挠度满足使用精度要求的前提下，尽可能减小板厚来降低整体重量，尤其是在移动检测设备、机载传感装置这类对自重敏感的应用场景中，多余的结构重量会直接影响设备的动态响应性能。

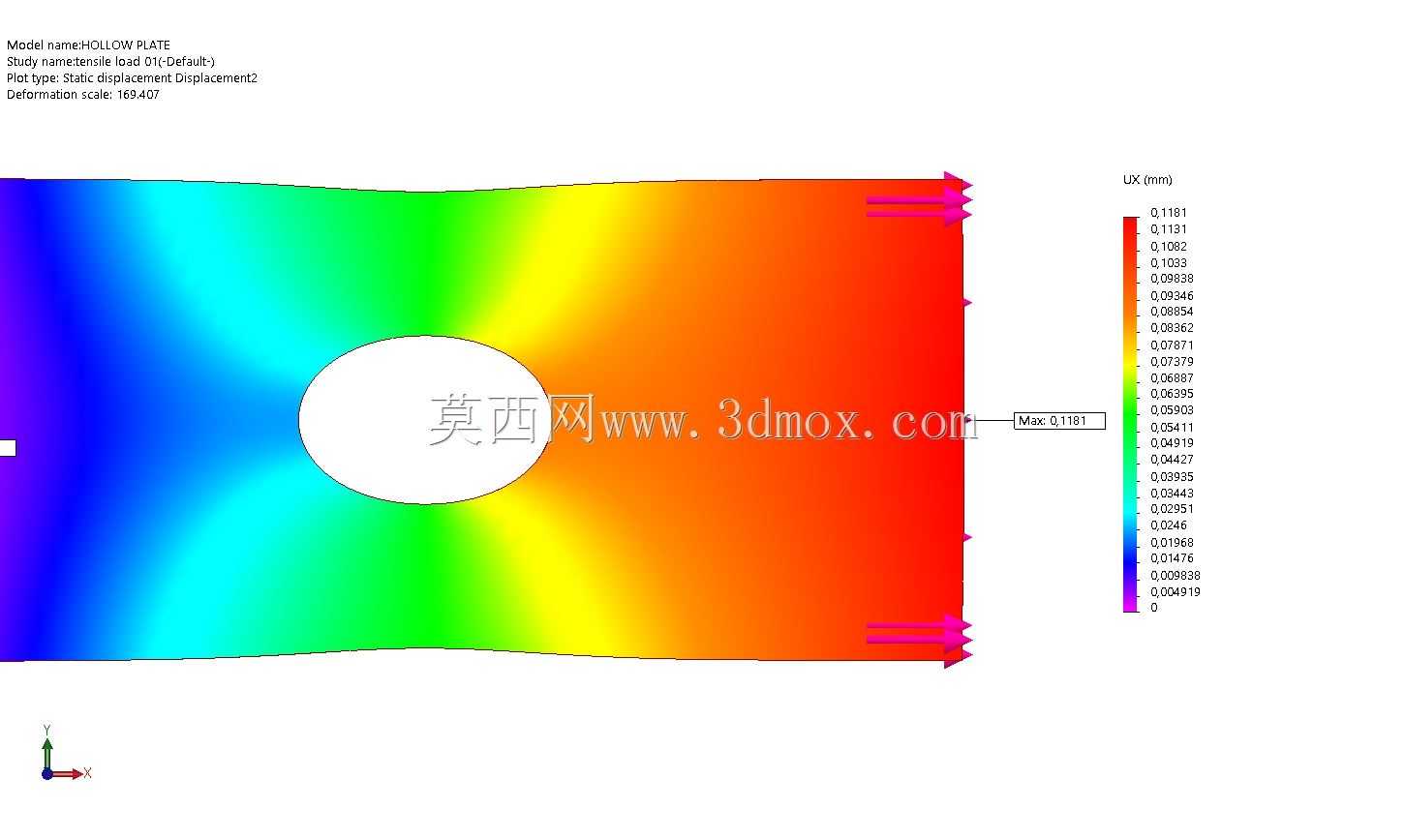

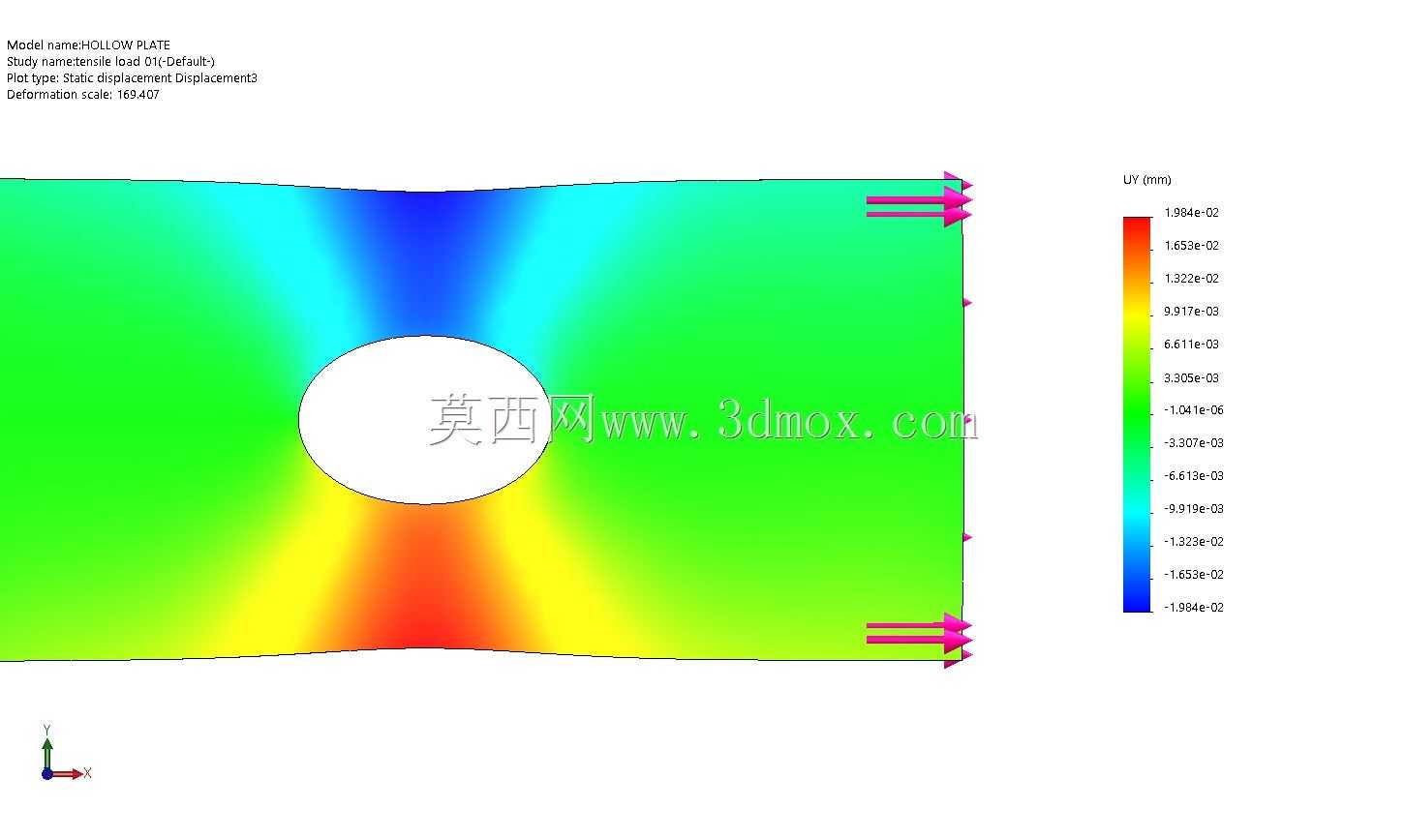

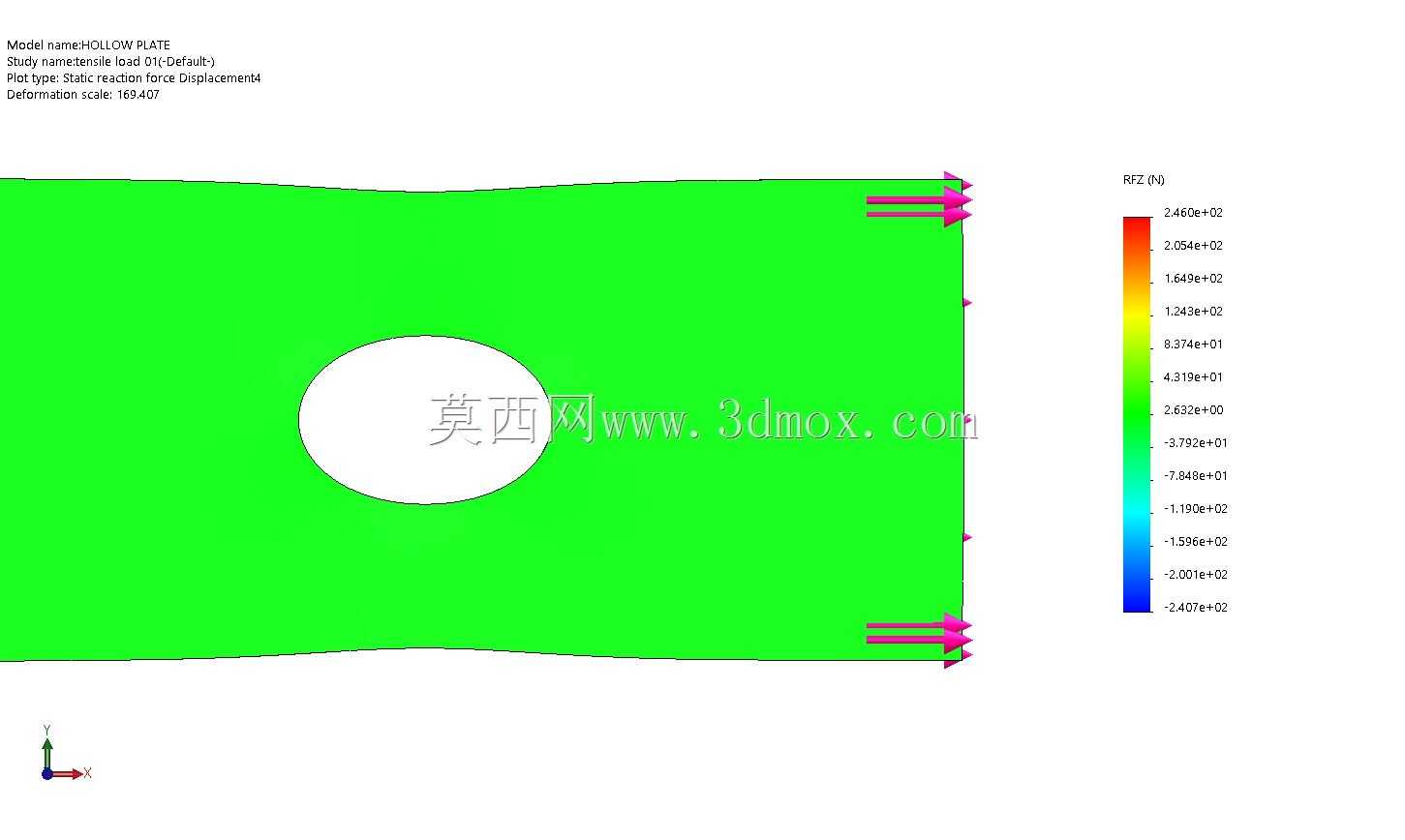

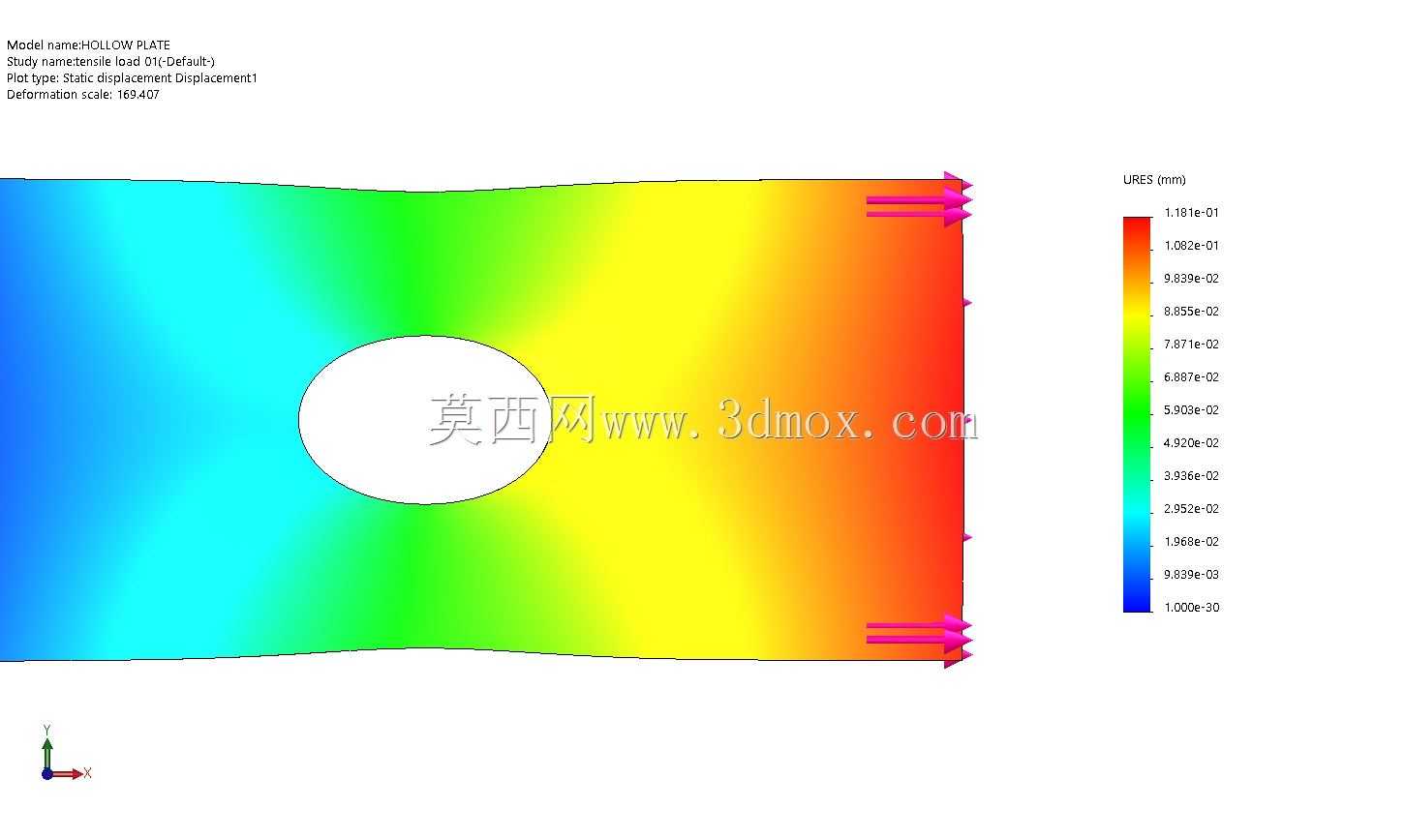

　　从行业应用的实际场景来看，这类带孔平板在称重传感器的安装底座、视觉检测设备的光源安装板、小型气动工装的承载台面上都有大量应用，比如在小量程称重场景中，平板的自身挠度会直接影响传感器的检测精度，如果平板刚度不足，加载后板面出现过大变形，会导致传感器的受力方向出现偏移，最终检测数据出现线性偏差，哪怕传感器本身的精度等级再高，也无法弥补基础结构件刚度不足带来的系统误差。在做静力分析的时候，不能只考虑静态载荷下的应力分布，还要结合安装边界的约束条件：如果是四个角点螺栓固定，就要考虑约束点附近的局部应力，如果是两侧边支撑，就要校核跨中位置的最大挠度，很多人做分析时直接给平板添加完全固定约束，得出的结果和实际安装工况下的受力状态偏差极大，根本没有实际指导意义。

　　另外，这类平板的材料选择也要结合使用场景，普通工况下用Q235钢板即可满足强度要求，如果是有防腐需求的户外传感设备场景，就要选用304不锈钢材质，如果是对自重有严格要求的便携检测设备，也可以选用6061铝合金材质，但要注意铝合金的弹性模量只有钢材的三分之一左右，相同尺寸下挠度会更大，需要适当增加板厚或是设置加强筋结构来保证刚度。中心通孔的加工精度也有讲究，如果通孔是用于定位销穿过，孔的公差要控制在H7级别，孔边要做倒角处理，避免安装时刮伤定位销表面，如果只是穿设线缆用，公差可以适当放宽，但也要去除孔边的毛刺，防止割伤线缆绝缘层。

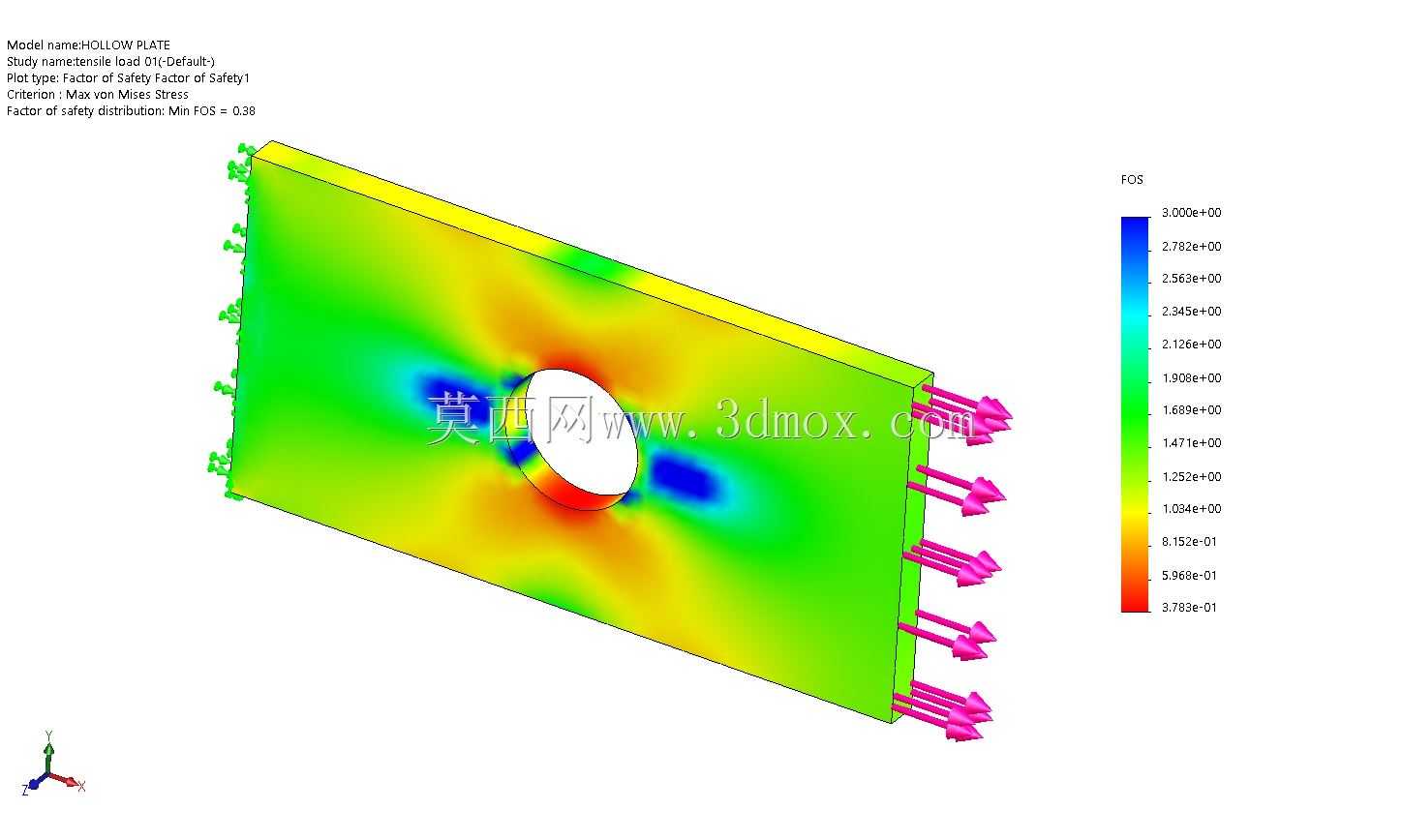

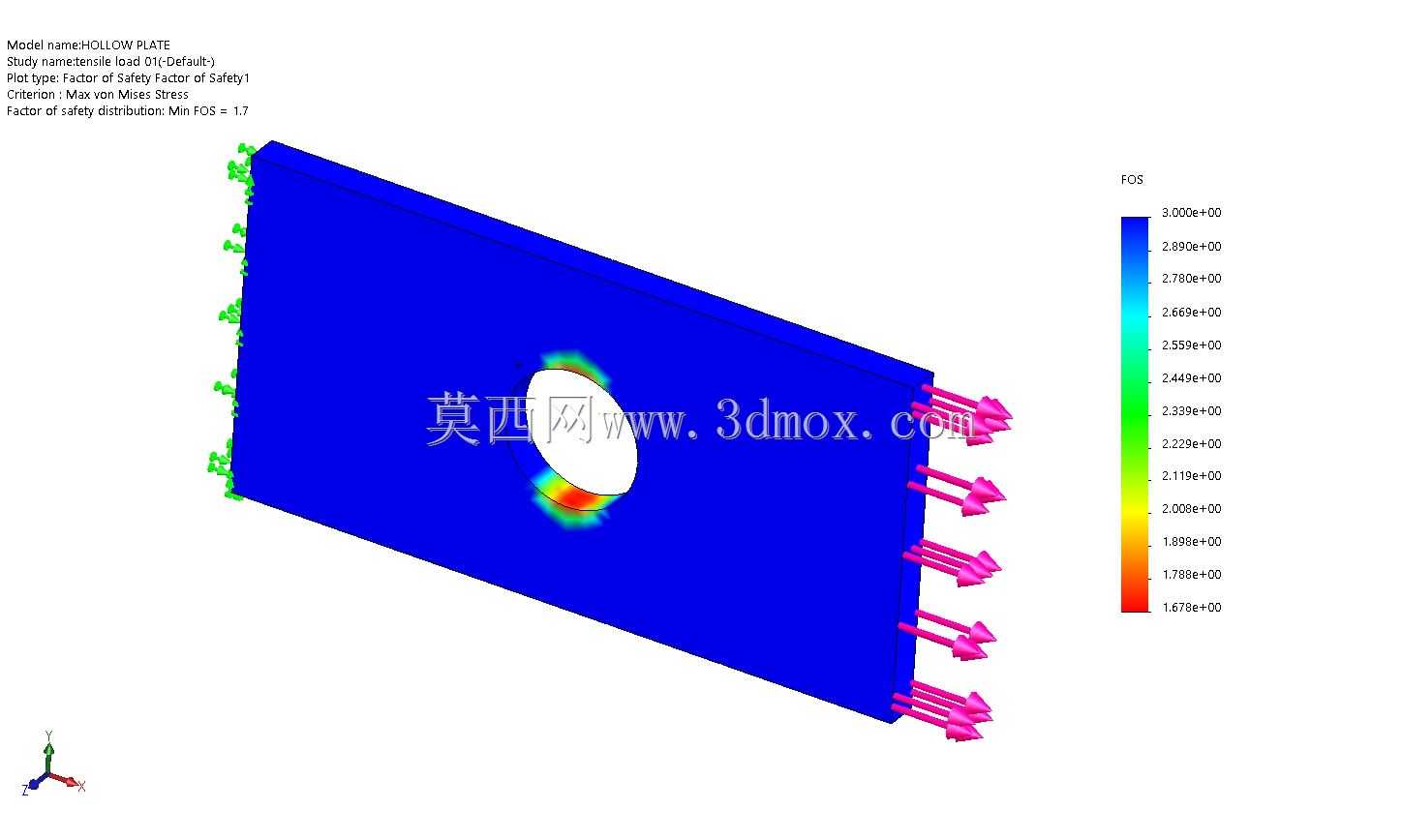

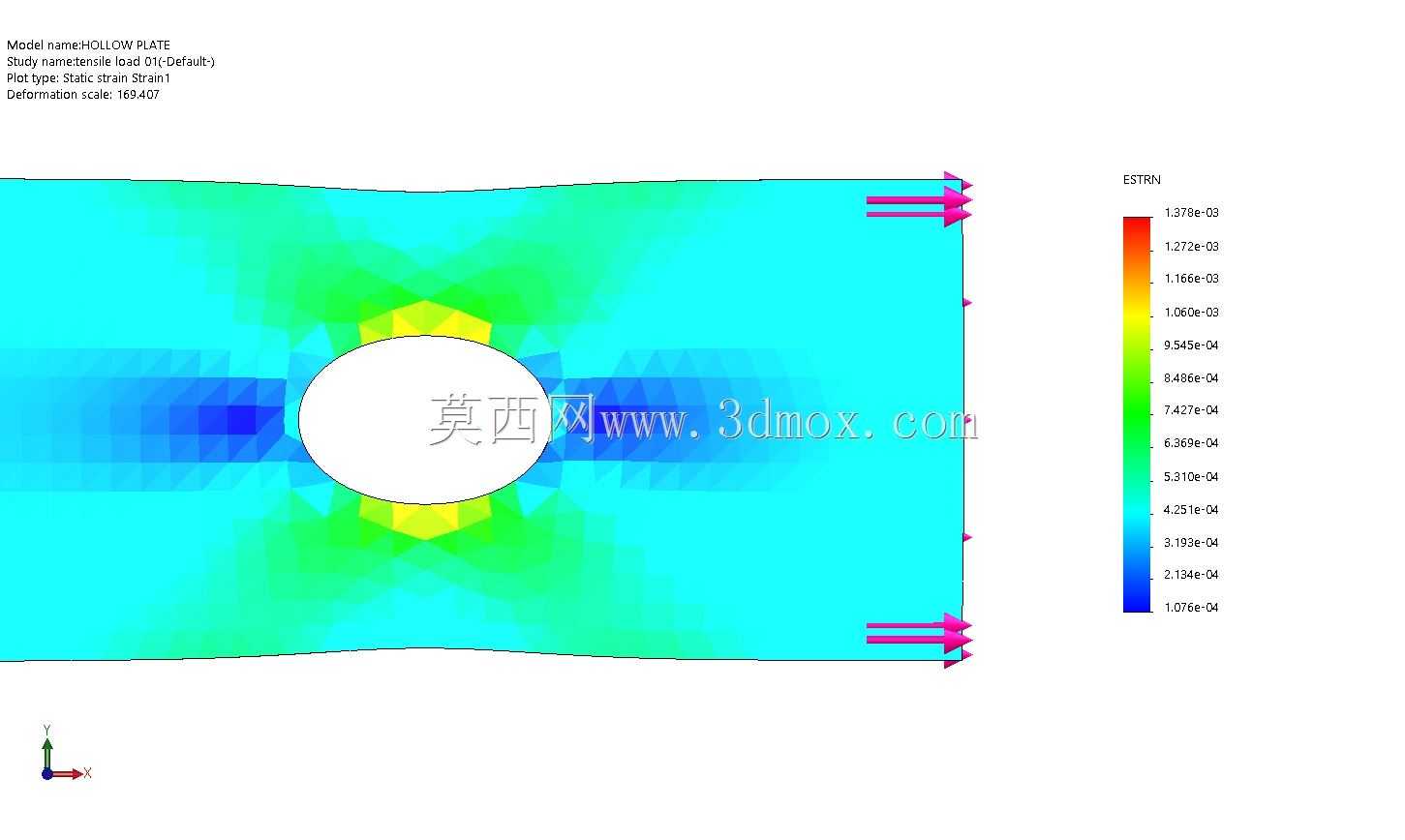

　　在实际建模和分析过程中，要注意网格划分的精度，尤其是孔边的应力集中区域，需要对网格进行局部细化，才能得到相对准确的应力计算结果，如果整体网格划分过粗，会导致孔边的应力计算值偏低，给结构设计带来安全隐患。同时还要考虑平板表面的平面度要求，作为安装基准面使用时，板面的平面度公差通常要控制在0.1mm以内，避免安装后传感器或其他功能部件出现倾斜，影响整体设备的运行精度。很多时候这类基础结构件的设计没有太多复杂的曲面造型，但恰恰是对力学性能、安装边界、加工工艺的细节把控，才能体现出结构设计的实际工程价值，不需要刻意追求复杂的造型，满足使用工况下的强度、刚度、精度要求，同时兼顾加工便利性和成本控制，就是合格的结构设计。
