L形直角支撑构件静力性能仿真分析

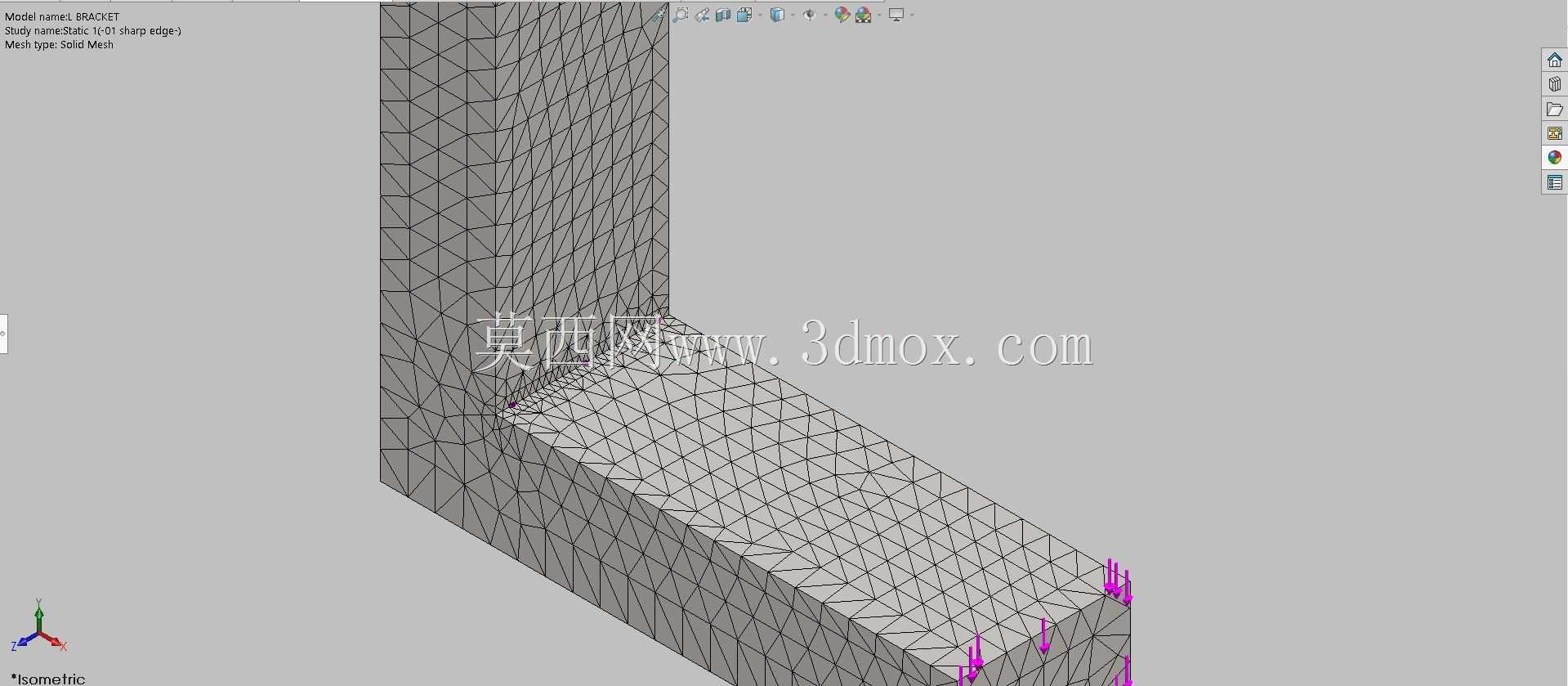

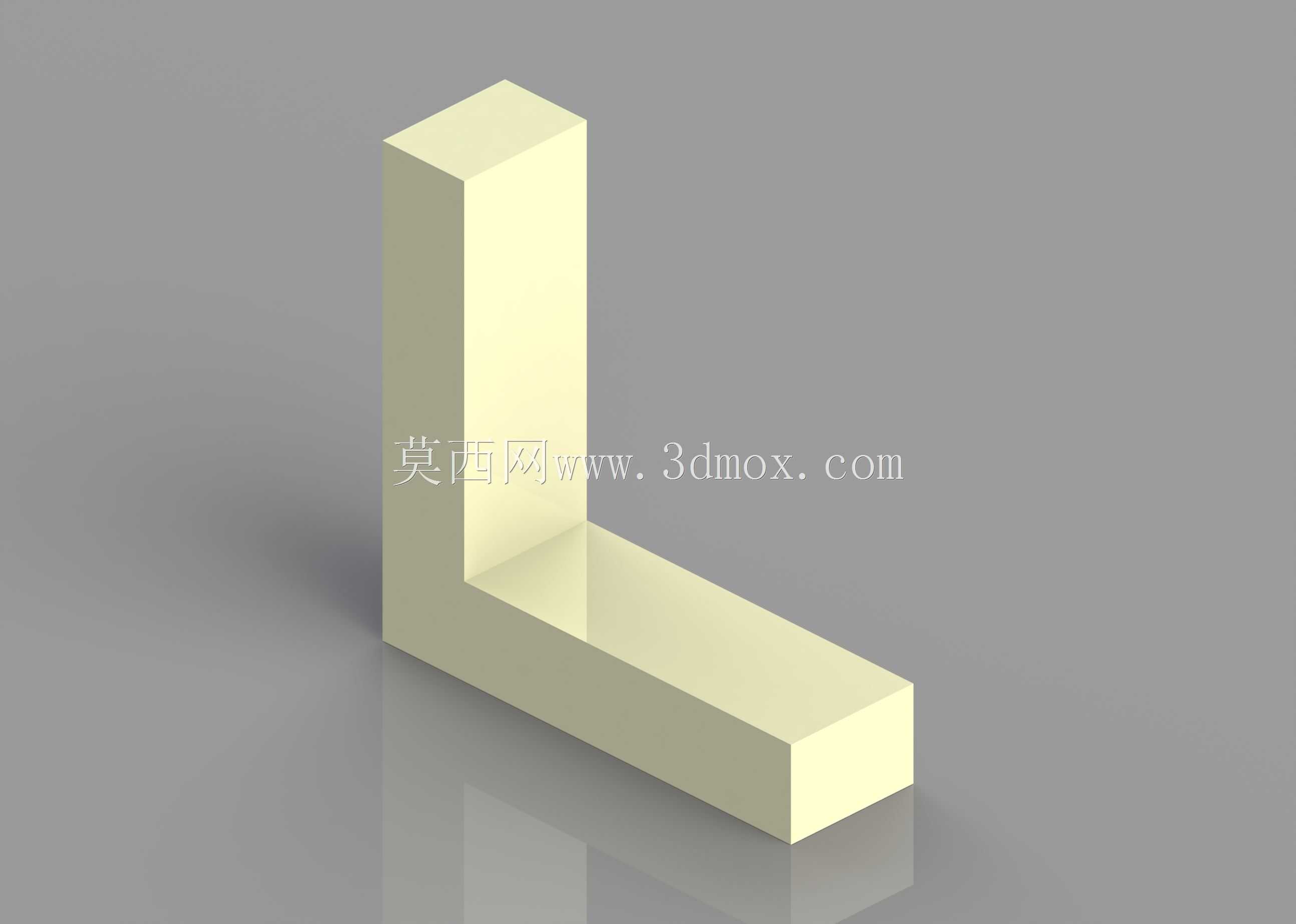

　　在工业传感检测、小型精密设备承载、工装定位支撑等场景中，L形直角支撑构件是极为常见的传力与定位结构，这类构件往往需要同时承担垂直方向载荷与水平方向的倾覆力矩，其结构强度与变形量直接决定了搭载的传感元件、定位模块的工作精度，一旦出现应力集中导致的塑性变形或者超出允许范围的挠度，轻则造成检测数据漂移、定位基准偏移，重则引发构件断裂、设备停机的生产事故。本次分析的L形支撑结构采用等截面直角弯折构型，两个垂直臂段的截面尺寸保持一致，弯折处采用圆弧过渡避免直角锐边造成的应力突变，整体结构没有多余的减重孔或者装饰性结构，完全围绕承载需求做构型设计，从网格划分的细节可以看到，在弯折过渡区域、载荷施加端面、约束固定端面都做了网格加密处理，

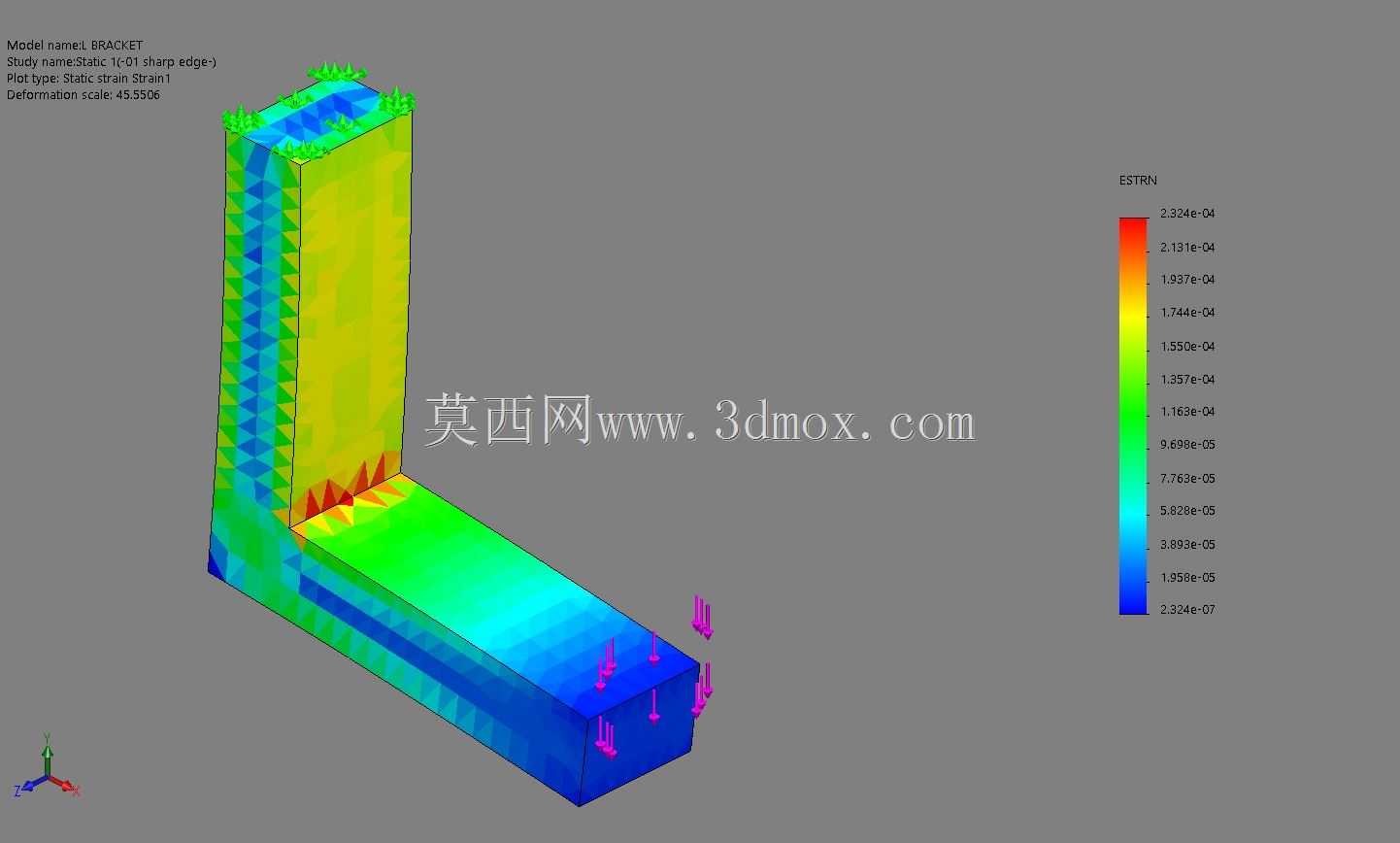

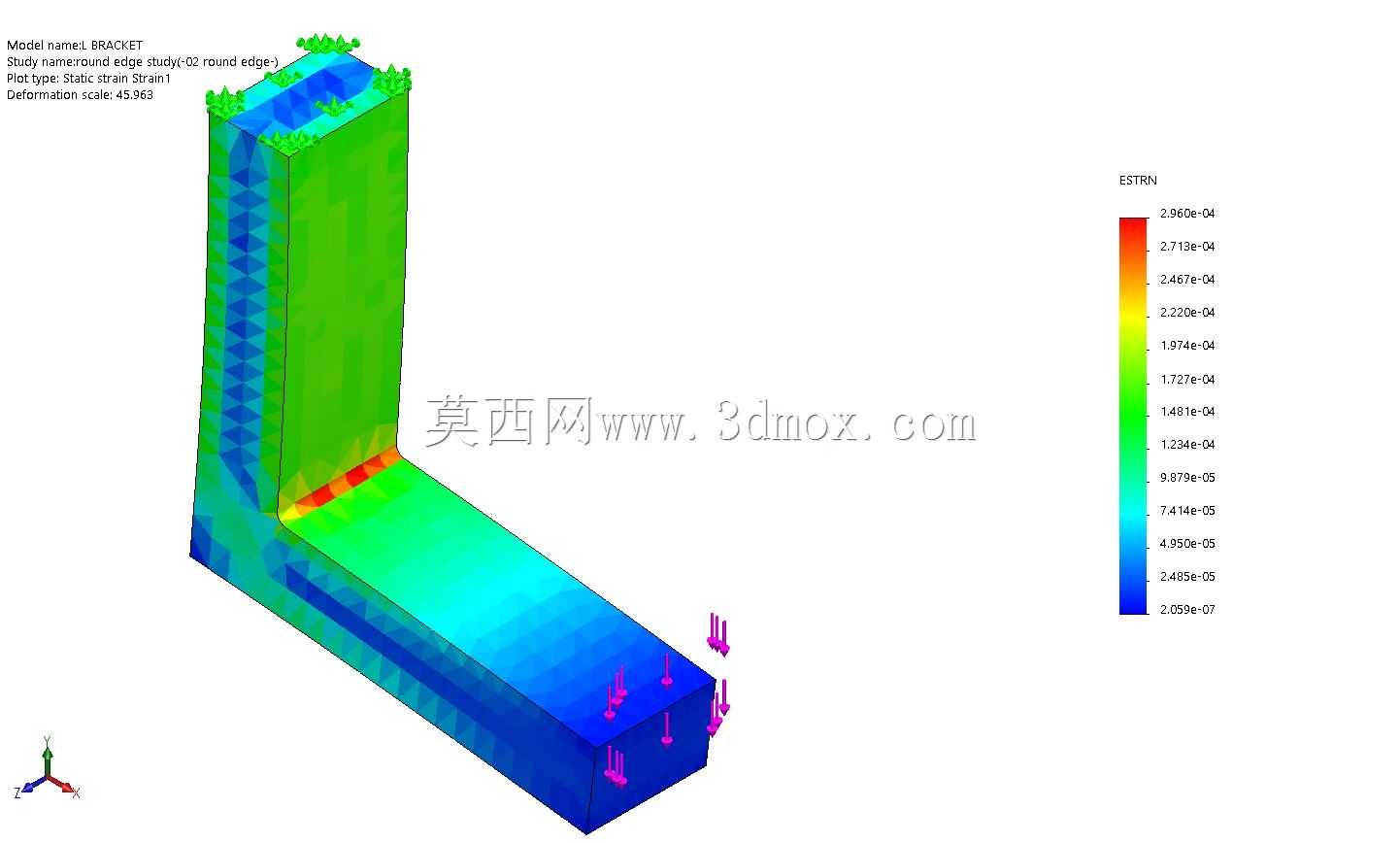

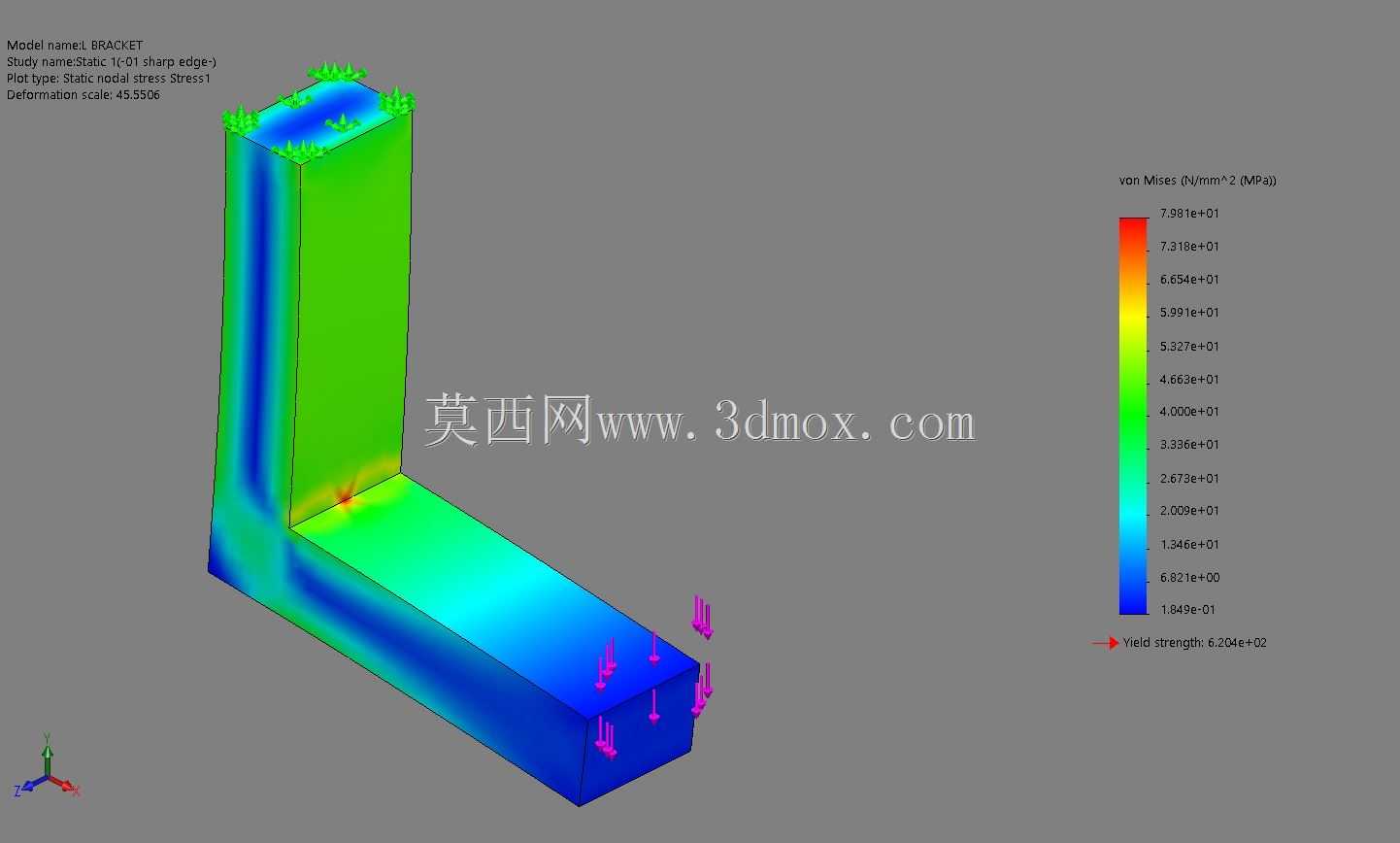

　　这也是有限元静力分析中保证结果精度的常规处理方式，因为这些区域往往是应力梯度变化最大的位置，粗网格很容易漏掉应力峰值点，造成强度校核结果偏于危险。从实际工程应用的角度看，这类L形支架的安装边界通常是将其中一个臂段的端面通过螺栓组完全固定在设备基座或者安装立面上，约束全部六个自由度，模拟实际安装时的完全固定状态，另一个臂段的端面或者上表面则用来安装待支撑的功能部件，比如光电传感器、小型气动元件、定位挡块等，载荷通常以垂直于臂段表面的集中力或者均布力形式施加，部分工况下还需要考虑侧向的偏载带来的附加扭矩。在设计这类构件的时候，首先要明确的是安装空间的边界限制，固定端的安装孔位需要和基座的预留孔位完全匹配，伸出臂的长度不能超出周边设备的运动干涉范围，截面尺寸的选择需要结合材料的屈服强度、允许的最大变形量做初步估算，再通过有限元仿真做迭代优化，很多新手设计的时候容易忽略弯折处的应力集中问题，直接采用直角对接的焊接或者铣加工结构，实际加载的时候弯折内角处的应力往往会达到平均应力的2-3倍，很容易在长期交变载荷下出现疲劳裂纹，所以在结构设计时必须在弯折处设置足够半径的过渡圆角，同时根据应力分布结果调整臂段的厚度，在应力水平较低的区域可以适当减少壁厚来控制整体重量，在应力集中的区域则可以局部增加壁厚或者设置加强筋来提升承载能力。静力分析的核心目的是校核结构在额定载荷下的应力分布是否低于材料的许用应力，

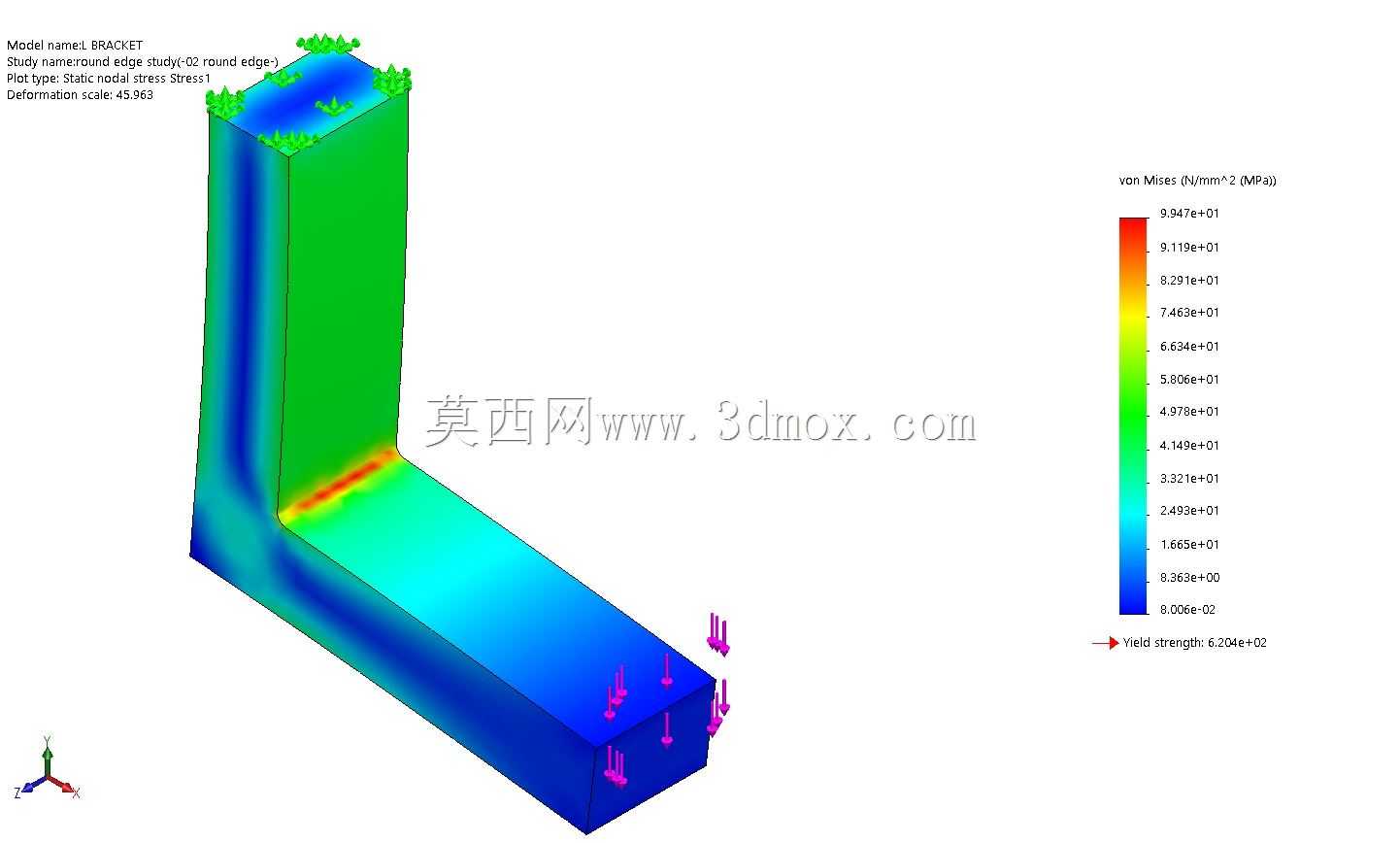

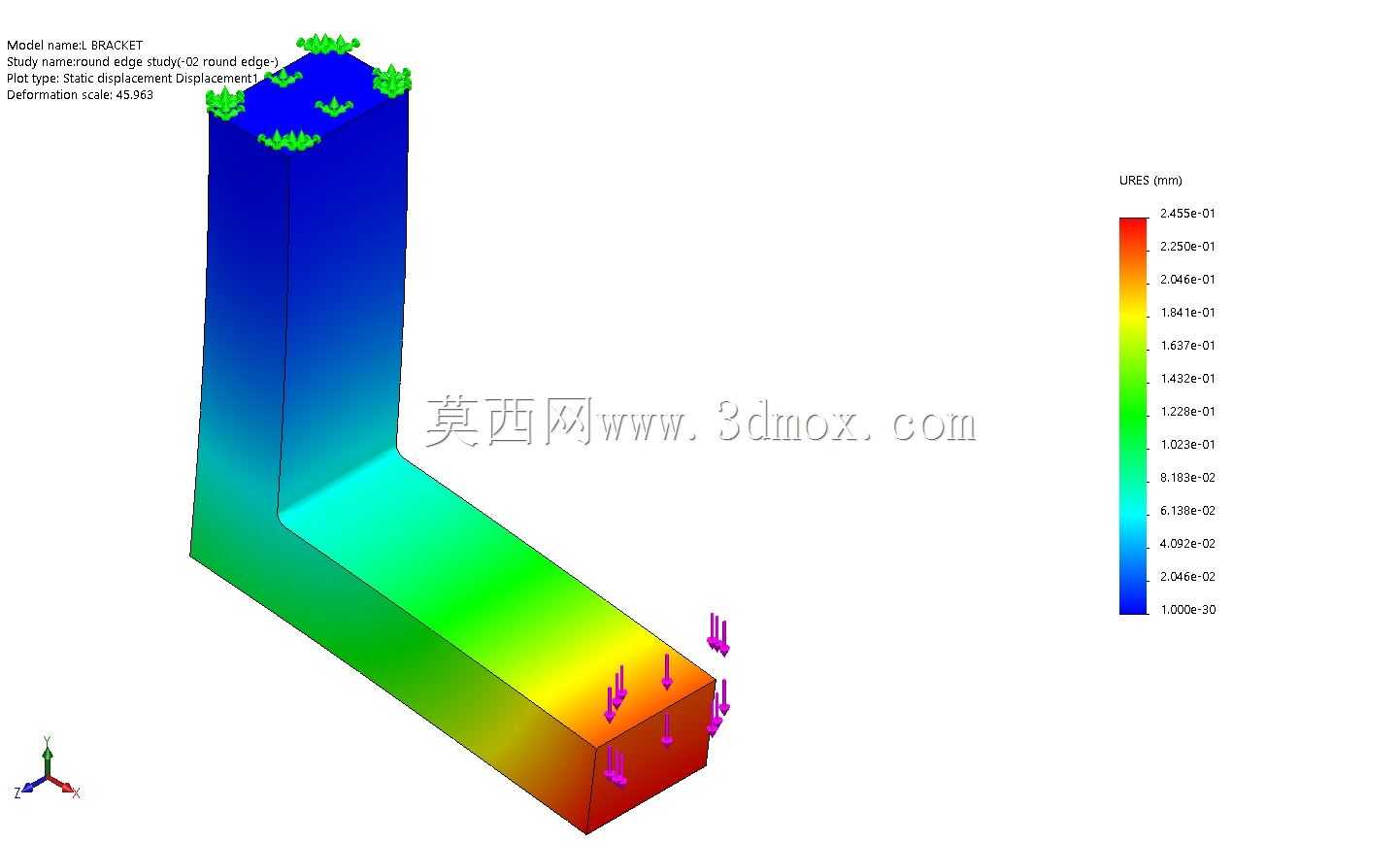

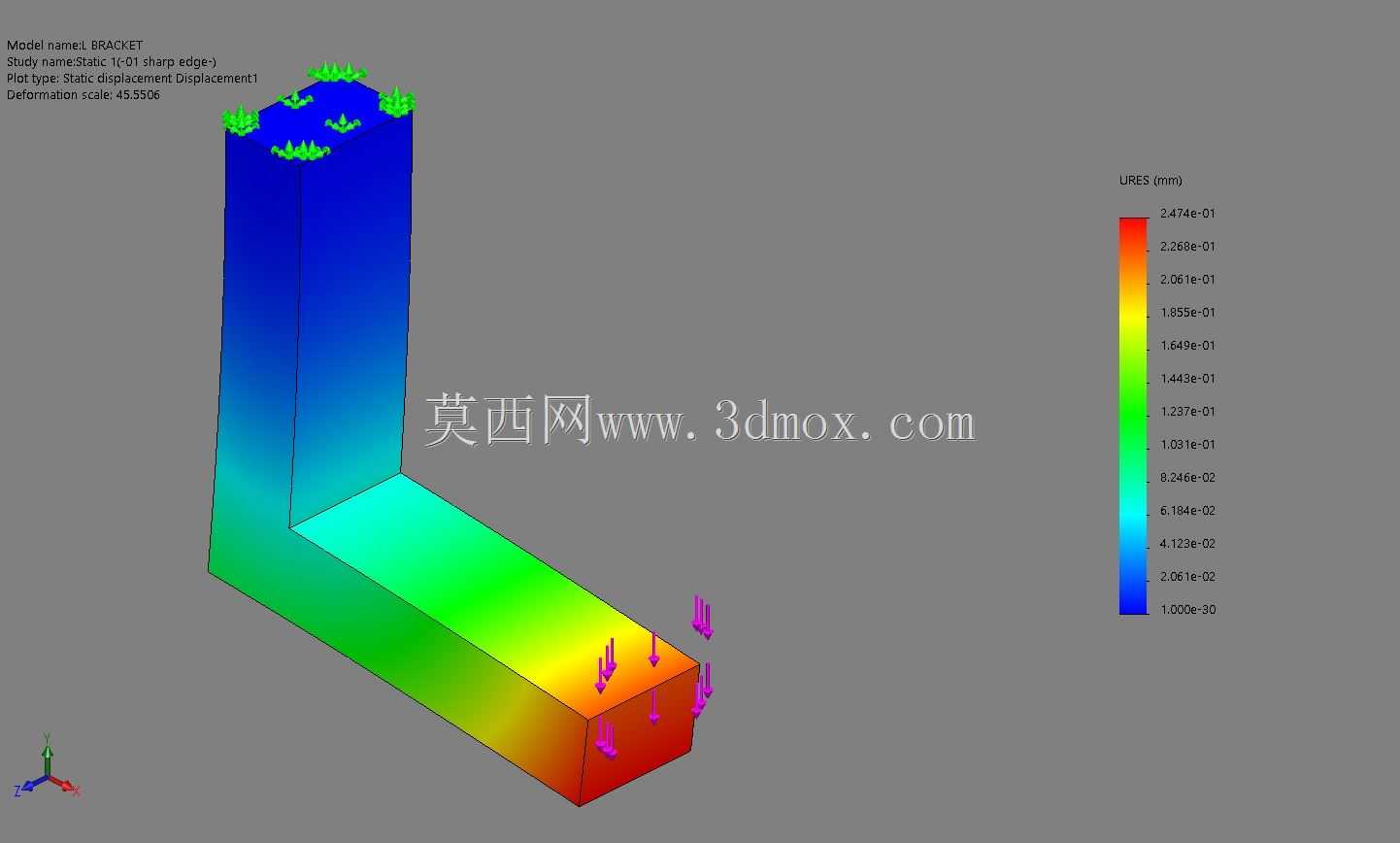

　　同时验证最大变形量是否满足使用场景的精度要求，比如搭载高精度位移传感器的支架，其允许的最大挠度通常要控制在0.02mm以内，否则传感器的检测基准偏移会直接造成检测误差超出允许范围，而普通的工装挡块支架，变形量要求可以适当放宽到0.1mm级别。在做这类构件的仿真分析时，还要注意约束条件的设置要尽可能贴合实际安装状态，不能过度约束也不能约束不足，比如实际安装时螺栓是有预紧力的，如果完全忽略螺栓连接的接触特性，直接把安装面做全固定处理，得到的应力结果往往会和实际测试结果有一定偏差，对于精度要求较高的分析场景，需要把螺栓连接的接触对、预紧力都纳入仿真模型中，才能得到更贴近实际工况的结果。另外，网格划分的质量也直接影响分析结果的可靠性，

　　优先采用六面体结构化网格可以在相同计算量下获得更高的计算精度，对于结构复杂无法划分六面体网格的区域，再采用四面体网格做过渡，同时要控制网格的畸变率，避免出现网格质量过低造成的应力奇异问题，很多初学者在做分析时经常会在约束点或者载荷施加位置出现不符合实际的极高应力峰值，大多是因为网格质量差或者约束、载荷施加方式不合理造成的，需要通过网格无关性验证来确认结果的准确性，也就是逐步加密网格，直到应力和变形结果不再随网格密度增加而发生明显变化，此时的结果才是可信的。从结构的传力路径来看，L形支架承受的载荷会从加载端沿着臂段传递到弯折过渡区域，再通过固定端传递到安装基座上，整个传力路径越短、结构刚度变化越平缓，应力集中的程度就越低，所以在做结构优化的时候，要尽可能避免传力路径上出现截面突变、缺口、锐角等容易造成应力集中的结构特征，在满足安装和功能要求的前提下，让结构的刚度分布尽可能均匀，这样既能提升结构的承载能力，也能减少不必要的材料浪费。
