带运动动画测试功能的单摆结构

　　这套单摆结构的设计初衷，是为物理运动规律验证、运动仿真参数校准提供可直接复用的实体参照模型，在教学演示场景中，可直接用于高中物理、大学理论力学课程的单摆周期规律、能量守恒定律的具象化展示，替代传统的简易绳摆教具，解决传统教具摆长易偏移、摆锤重心难固定、摆动轨迹易出现圆锥摆误差的问题；在工业仿真领域，该结构可作为运动仿真软件的参数校准基准件，用来验证不同求解器下刚体运动、重力加载、阻尼参数的设置准确性，避免复杂机构仿真时因基础参数偏差导致的结果失真。

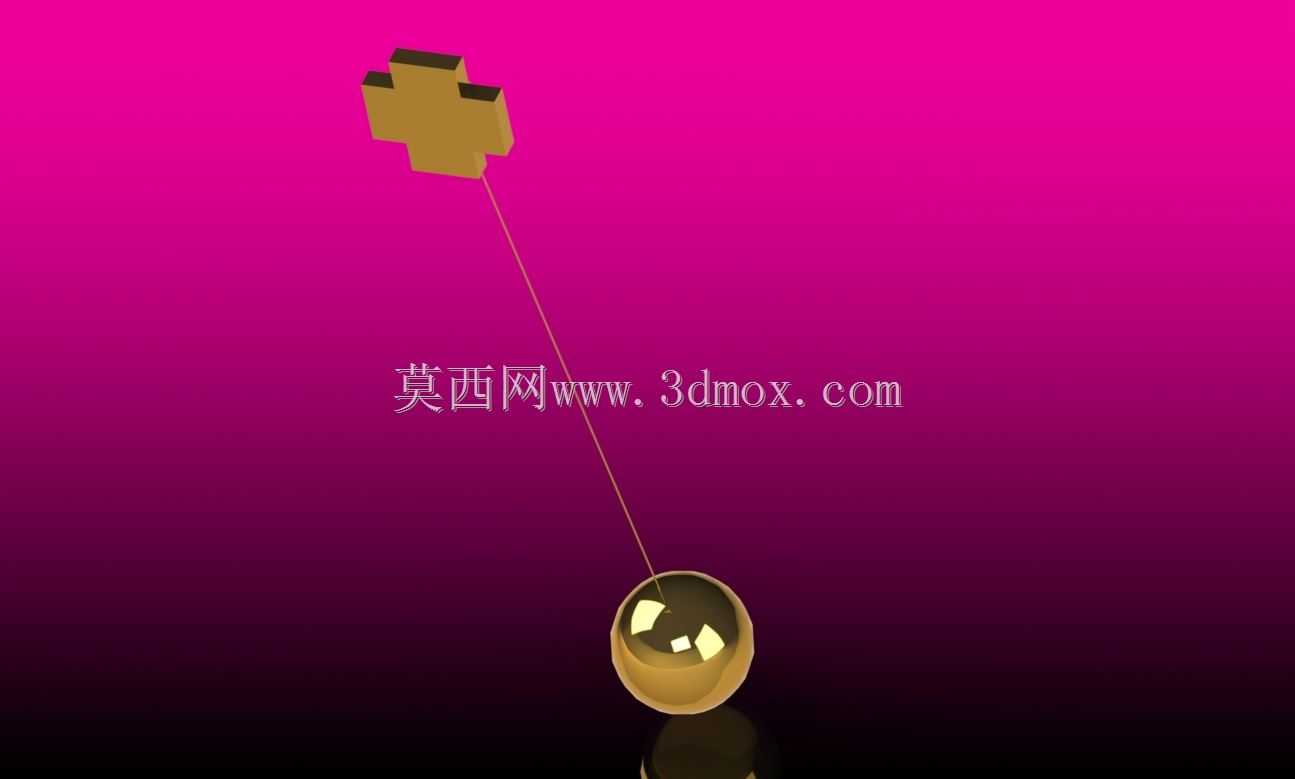

　　从结构组成来看，整套装置分为摆锤、摆杆、上端固定连接块三个核心部分，摆锤采用球形结构设计，重心完全与几何中心重合，摆动过程中不会出现偏心带来的力矩干扰，摆杆采用细长等截面直杆结构，建模时严格控制杆的质量参数占比，可根据测试需求切换轻质杆（忽略摆杆质量，满足理想单摆测试条件）或常规质量杆（满足复摆运动测试需求）两种参数状态，上端的十字形连接块是整套结构的安装基准，预留的标准安装面可直接固定在各类实验台架、仿真环境的固定约束面上，安装时仅需保证连接块的下端面处于水平状态，即可让摆杆初始位置处于竖直零位，无需额外的角度校准工序。

　　设计过程中首先确定了摆动的核心边界条件：摆杆有效长度可根据测试需求在100mm-500mm区间调整，调整时仅需修改摆杆的拉伸特征参数，无需重新装配约束，摆锤直径默认设置为摆杆最小长度的十分之一，避免摆锤体积过大带来的空气阻力影响测试精度，同时摆锤表面做了高反射率的曲面处理，方便渲染测试时观察光影随摆动的变化效果，适配渲染环节的材质、光影参数调试需求。整套结构的运动副设置仅在摆杆与上端连接块之间添加了一个旋转副，旋转副的轴线严格垂直于摆动平面，无多余的约束自由度，添加运动驱动时可直接给旋转副施加初始角度位移，即可实现无动力下的自由摆动仿真，也可根据测试需求添加周期驱动力，实现受迫振动的运动模拟。

　　在实际使用场景中，这套结构除了基础的物理教学演示、仿真参数校准外，还可用于动画渲染环节的运动节奏测试，通过观察摆锤的摆动轨迹、速度变化，验证动画关键帧插值、运动模糊参数的设置是否符合真实物理规律，避免动画作品中出现运动节奏违背常识的问题。安装时需要注意，上端固定块的安装平面平面度公差需控制在0.02mm以内，避免安装面倾斜导致摆动平面出现偏移，摆杆与两端连接位置的配合间隙需控制在0.01mm以内，间隙过大会导致摆动过程中出现摆杆晃动，影响运动轨迹的准确性，若用于空气阻力相关的测试，可根据测试环境的空气粘度参数，给摆锤、摆杆添加对应的阻尼载荷，模拟真实环境下的摆动衰减过程。

　　结构建模时所有特征均采用参数化设计，各部分的尺寸关联通过全局参数控制，修改摆长参数时，摆锤的位置、上端连接块的安装孔位会自动更新，无需逐个修改特征，适配不同测试场景下的尺寸调整需求，摆动过程中不会出现零部件干涉的问题，所有运动部件的活动范围均提前做了干涉检查，摆锤摆动到最大角度时，与周边安装台架的安全距离预留不小于20mm，避免摆动过程中出现碰撞。针对运动测试的需求，建模时特意保留了摆锤的重心参考点、摆杆的旋转轴线参考特征，做运动分析时可直接提取这些参考元素的位移、速度、加速度数据，无需额外创建参考几何体，大幅提升仿真前处理的效率。
