带运动仿真的斜轨抛球动力学验证结构

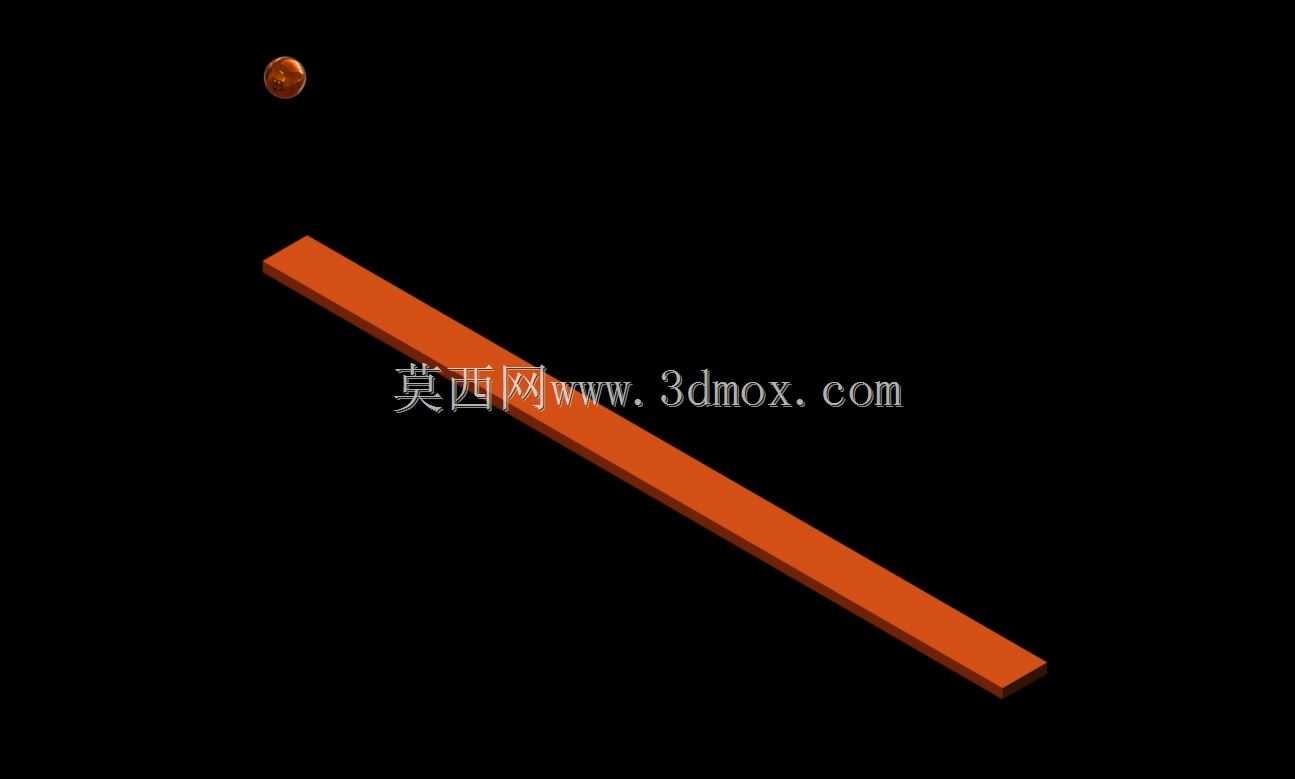

　　这套抛球动力学验证结构，核心服务于机械动力学教学、传感器动态响应标定、运动控制算法验证三类核心场景，在高校机械原理实验台、工业传感器动态性能测试工位、自动化分拣机构预研环节都有实际落地的应用价值。很多刚接触运动仿真的工程师容易忽略边界约束的还原度，这套结构在设计时特意把斜轨的安装倾角、导向面的摩擦系数取值、球体与轨面的接触刚度参数都做了可调整的参数化配置，不需要重新建模就能快速切换不同工况下的仿真条件。从结构组成来看，整套装置没有冗余的复杂构件，核心就是一根定倾角安装的长条形导向斜轨，以及作为被抛射对象的均质球体，斜轨的截面做了浅V型导向设计，能避免球体在滚动、抛射过程中出现侧向偏移，保证运动轨迹始终在预设的二维平面内，

　　减少仿真计算时不必要的自由度约束，也能让实际物理试验的轨迹和仿真结果的对标误差控制在极小范围内。在实际教学场景中，这套结构可以直观演示重力加速度作用下的刚体运动规律、斜面上的滚动摩擦损耗、抛射体的抛物线轨迹特性，学生可以通过调整斜轨的安装高度、倾角参数，对比理论计算值、仿真输出值、实际测试值三者的差异，理解动力学分析中各类参数修正的实际意义，比纯公式推导的教学形式具象很多。在传感器标定场景中，球体抛射后经过预设点位时，可以配合光电传感器、视觉位移传感器采集球体的实时位置、速度参数，用来验证传感器的动态响应延迟、采样精度是否达标，因为球体的运动轨迹可以通过仿真提前精准计算，相当于给传感器测试提供了一个可复现的标准动态信号源，

　　比传统的静态标定更贴近实际工业现场的动态检测需求。做结构设计时，斜轨的支撑边界特意做了简化处理，两端采用固定铰支的约束形式，仿真时可以快速切换刚性支撑、弹性支撑的不同边界条件，用来验证支撑刚度对抛射轨迹的影响，这一点在实际自动化分拣设备的抛料机构设计中非常关键——很多工程师做抛料机构仿真时默认机架是绝对刚性的，实际设备运行时机架的微幅振动会导致抛料轨迹偏移，直接影响分拣准确率，这套验证结构可以帮助设计人员提前掌握支撑刚度与轨迹偏移量的对应关系，在实际项目设计时提前预留调整余量。球体的设计采用均质实心刚体参数设置，材质参数可以根据测试需求切换钢、铝、工程塑料等不同属性，对应不同的质量、转动惯量、碰撞恢复系数，模拟不同物料在抛送过程中的运动特性，比如轻工行业的塑料件分拣、五金行业的小零件输送，都可以通过调整球体参数快速完成预仿真，不需要一开始就搭建完整的设备模型，能大幅缩短前期方案验证的周期。斜轨的长度、安装高度的参数设置也充分考虑了实验室和小型测试工位的安装边界，整体占地尺寸不需要过大的安装空间，普通的实验工作台就能完成安装固定，导向面的表面粗糙度参数在建模时做了对应映射，仿真时可以直接设置对应的摩擦系数取值，不需要额外做参数换算，降低了仿真前处理的工作量。在运动分析环节，这套结构的动画链接可以完整演示球体从初始位置释放、沿斜轨滚动加速、脱离轨面做抛射运动、最终落地碰撞的全过程，每个时间节点的速度、加速度、

　　受力参数都可以通过仿真结果直接提取，方便设计人员对照理论公式做逐项校验。很多做运动控制的工程师在调试抓取、抛送类机构时，经常会遇到轨迹预判不准的问题，本质是对刚体运动过程中的能量损耗、碰撞接触特性理解不到位，通过这套简化的验证结构反复做参数调试，能快速建立起动力学参数与实际运动轨迹的对应直觉，后续做复杂设备的运动仿真时就能少走很多弯路。另外这套结构的约束设置非常规范，没有过约束、欠约束的问题，刚接触运动仿真的人员可以通过拆解这套结构的约束逻辑，学习如何给运动构件添加合理的约束、如何设置接触参数、如何定义驱动和初始条件，是非常好的动力学仿真入门练习载体。在实际工业应用中，类似的抛球原理还被延伸应用到物料的快速分拣、易碎件的缓冲抛送、检测工位的工件上料等环节，这套验证结构积累的参数经验，可以直接迁移到同类实际机构的设计中，减少实际样机调试时的反复修改次数。
