蜗轮蜗杆式差速传动机构结构设计

　　这套差速传动机构的设计，最初是针对小型非道路作业车辆的驱动桥需求展开的，区别于常规乘用车辆的对称锥齿轮差速结构，这套机构集成了蜗轮蜗杆减速级与锥齿轮差速单元，能够在紧凑的安装空间内同时实现减速增扭与左右轮差速功能，适配轮距较窄、动力输入轴与驱动轴呈空间垂直布局的小型设备，比如小型仓储电动牵引车、园林作业机械的驱动单元，这类设备往往没有足够的空间布置独立的减速器与差速器，集成式结构能够大幅压缩轴向与径向安装尺寸，减少传动链路的连接零件数量，降低装配累积误差。

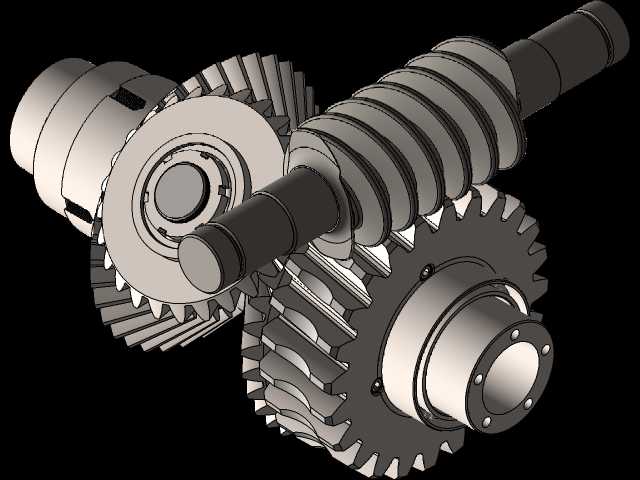

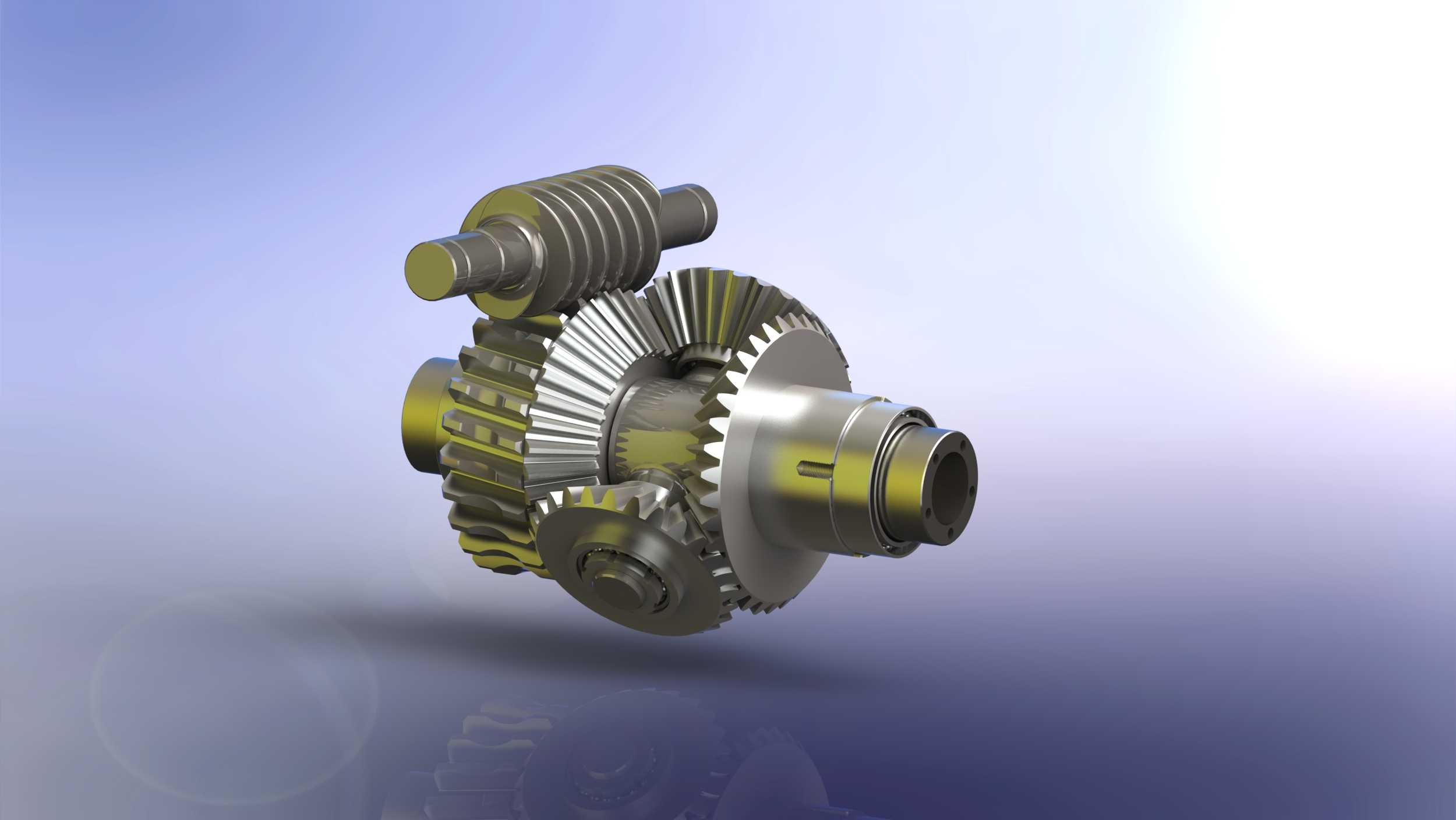

　　从功能逻辑上看，这套机构的动力传递路径分为两个层级：动力首先输入到蜗杆轴端，蜗杆与上方的蜗轮啮合完成第一级减速，蜗轮与差速器壳采用刚性连接，将扭矩传递到差速器壳体内部的行星锥齿轮组，行星齿轮在随壳体公转的同时，可根据左右两侧输出半轴的转速差实现自转，最终将扭矩分配给两侧输出轴，满足车辆转弯或行驶在不平路面时，左右驱动轮以不同转速滚动的需求，避免轮胎滑磨与传动系统附加载荷。和常规开式差速器不同的是，前置的蜗轮蜗杆传动具备一定的自锁特性，当设备停放在坡道上时，能够避免车轮反向拖动动力输入端造成溜车风险，这一点对于无独立驻车制动的小型作业设备来说，能够简化制动系统的结构设计，减少额外零件的布置。

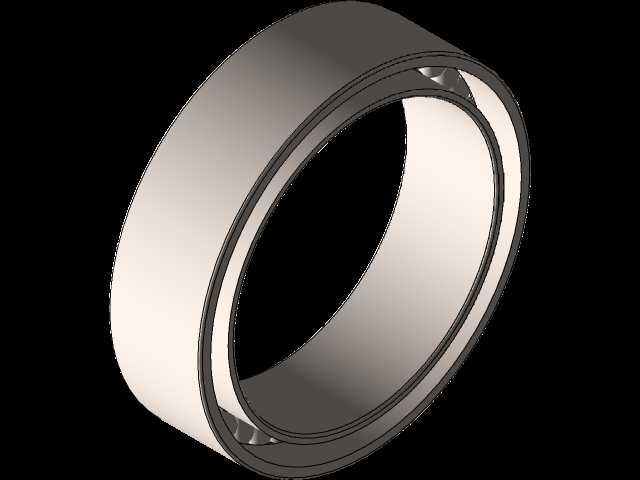

　　设计过程中首先需要明确安装边界的约束：整套机构的径向最大轮廓出现在蜗轮与差速器壳的结合位置，设计时需要预留至少3mm的壳体壁厚空间，同时要保证蜗轮齿顶圆与差速器壳体内壁之间留有足够的润滑油流动间隙，避免齿轮运转时搅油阻力过大；轴向尺寸上，蜗杆轴的两端支撑轴承位需要突出壳体端面，预留轴承安装与密封件的布置空间，两侧半轴输出端的花键长度需要匹配轮毂连接的插入深度，同时要保证半轴与差速器侧齿轮的配合长度不小于花键模数的1.5倍，避免大扭矩传递时出现花键压溃失效。

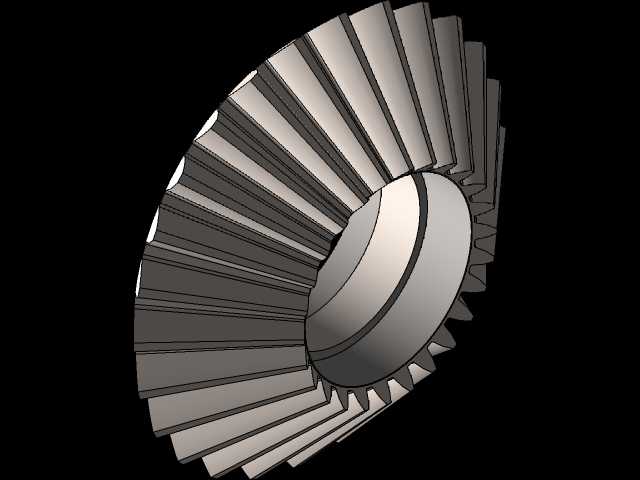

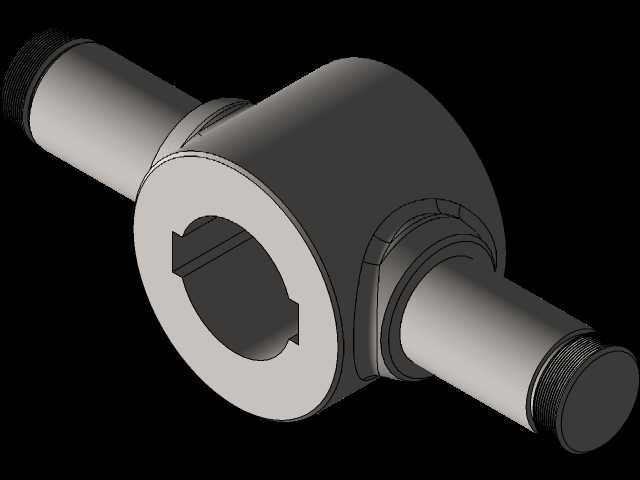

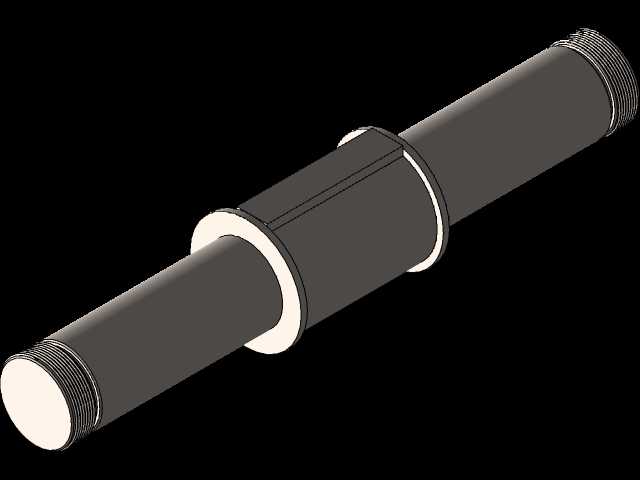

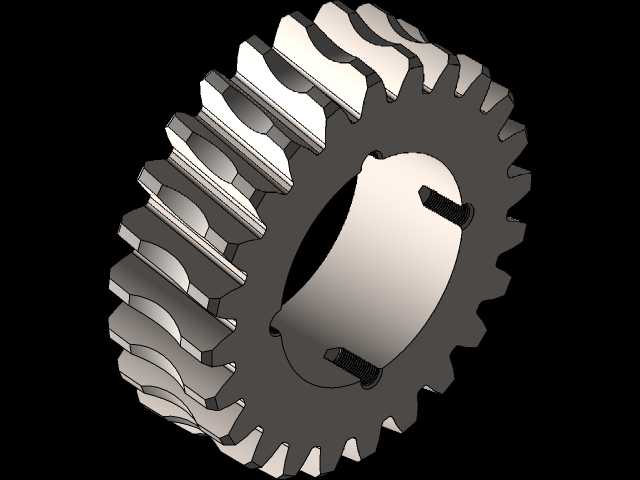

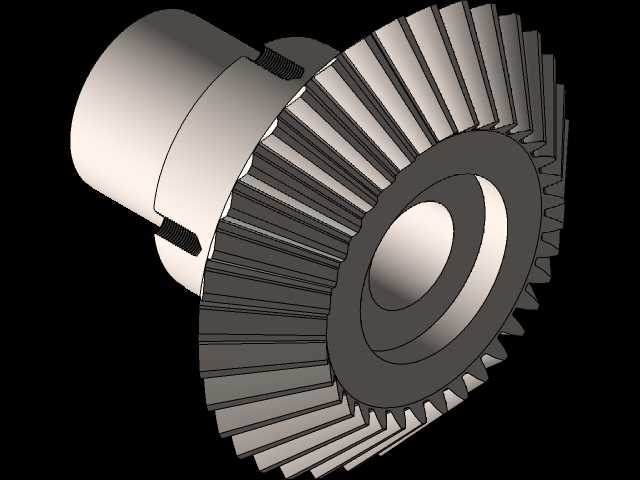

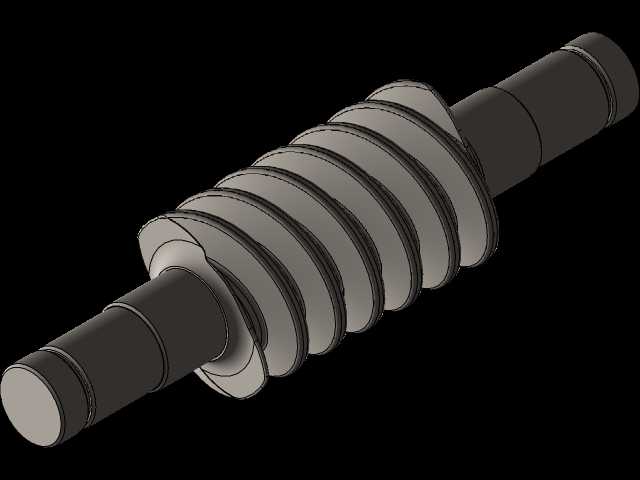

　　齿轮参数的匹配是这套机构设计的核心：蜗杆采用渐开线圆柱蜗杆，头数选择单头以获得更大的减速比，导程角设计小于当量摩擦角以实现反向自锁，蜗轮采用锡青铜材质以降低啮合磨损，匹配的齿面接触强度按照额定输入扭矩的1.5倍进行校核，避免短时过载造成齿面胶合；差速器内部的行星锥齿轮与半轴锥齿轮采用等模数等压力角设计，行星齿轮的球面半径与差速器壳内的球面支撑座完全贴合，保证行星齿轮自转时的对中性，行星齿轮轴与壳体的配合采用过盈配合加定位销固定，避免大扭矩下行星齿轮轴出现转动窜动。

　　实际应用中，这套机构的润滑方式采用飞溅润滑，壳体内部的油位高度需要浸没蜗轮齿宽的三分之一，既保证齿轮啮合面有足够的润滑油附着，又不会因为油位过高造成运转时搅油损失过大；密封结构上，蜗杆轴与半轴输出端都采用骨架油封进行密封，油封的安装槽需要设计防尘挡边，避免作业环境中的泥沙、灰尘进入壳体内部加速齿轮磨损。在结构细节处理上，差速器壳的合箱面采用止口定位，合箱螺栓的布置均匀分布在轴承座周围，保证合箱后的轴承孔同轴度误差控制在0.02mm以内，避免轴承运转时出现偏载造成早期失效；所有齿轮的锐边都做了0.5mm的倒角处理，既避免装配时划伤操作人员，也能够减少热处理后的应力集中，提升零件的疲劳强度。

　　针对不同的应用场景，这套结构还可以做适应性调整：如果用于需要更大差速扭矩的设备，可以在差速器壳与半轴齿轮之间增加摩擦片组，实现限滑差速的功能，避免单侧车轮打滑时动力完全流失；如果用于转速更高的设备，可以将蜗杆头数调整为双头，适当降低减速比提升输出转速，同时调整导程角取消自锁特性，提升传动效率。整套结构的零件全部采用常规机械加工工艺即可实现，蜗轮采用滚齿加工，锥齿轮采用精锻后铣齿工艺，壳体采用压铸铝合金材质兼顾强度与轻量化需求，能够满足批量生产的工艺要求，不需要特殊的加工设备，适配多数中小型机械加工厂的生产能力。
