汽车涂装线杜尔喷涂机械臂结构设计

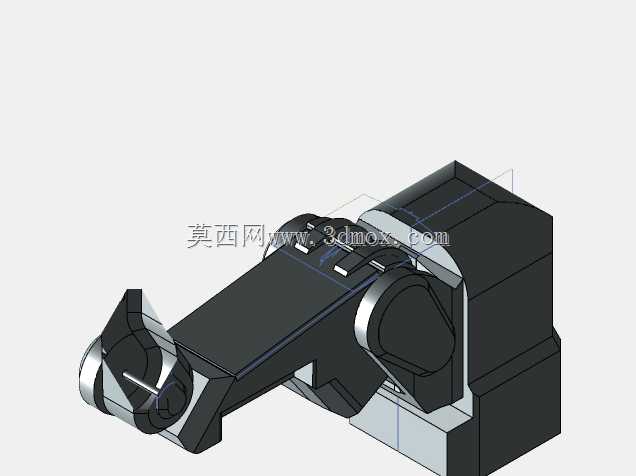

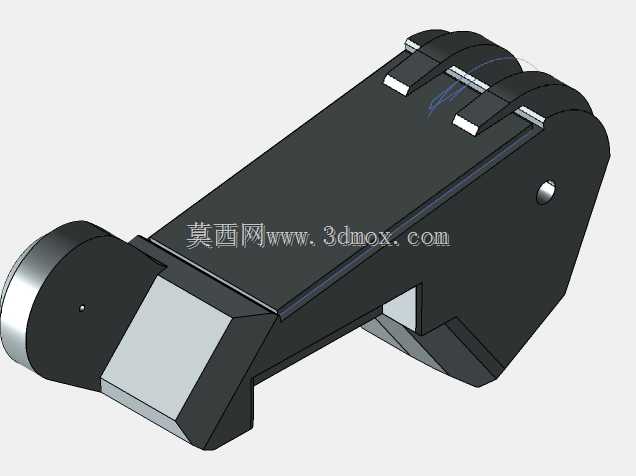

　　这套喷涂执行臂的结构设计，核心围绕汽车整车涂装车间的在线喷涂工况展开，日常作业中主要承担车身外表面、内腔夹缝区域的油漆、清漆喷涂作业，适配连续节拍的流水线生产场景，可在高浓度漆雾、有机溶剂挥发的封闭车间环境内长期稳定运行，不会因为漆雾附着、腐蚀介质侵蚀出现动作卡滞或密封失效问题。从结构布局来看，臂体采用分段式细长构型，末端集成多组喷嘴布局，可根据喷涂区域的型面变化，自动调整各喷嘴的出料角度与流量，针对汽车A柱、B柱夹缝、车门包边等常规喷涂设备难以覆盖的区域，可通过末端的小范围姿态调整实现无死角覆盖，避免出现漏喷、流挂等涂装缺陷。设计过程中优先考虑了臂体的运动干涉边界，整臂伸展状态下的回转半径可覆盖乘用车整车的全部外表面作业范围，

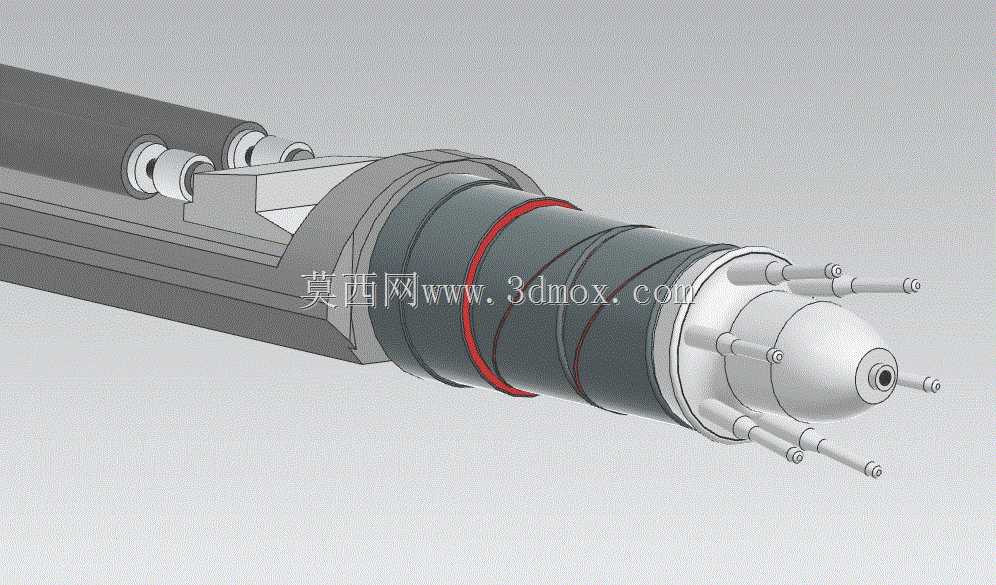

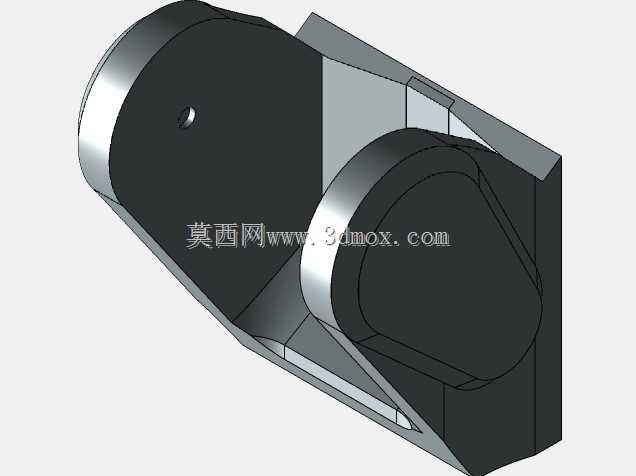

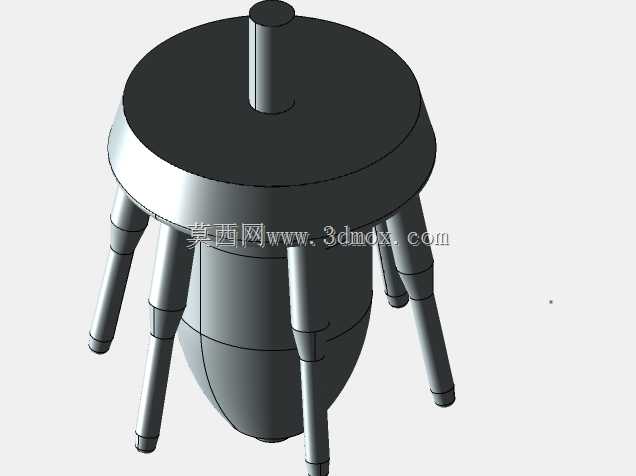

　　收缩状态下可完全避让滑橇输送线的支撑结构、室体内部的排风风道等固定障碍物，安装时可根据涂装室体的宽度调整基座的安装位置，无需对现有车间的输送线布局做大规模改造。臂体的密封结构采用多层嵌套设计，旋转关节处设置了气幕防护结构，作业过程中持续向外喷出洁净压缩空气，阻止漆雾进入关节内部的轴承、传动部件，减少日常维护的拆解频次，延长设备的连续运行周期。末端执行器的喷嘴布局采用环形阵列+中心主喷的组合形式，中心主喷嘴承担大面区域的厚膜喷涂，周围阵列的小喷嘴负责边缘区域的修边作业，可根据不同油漆的粘度、喷涂膜厚要求，单独调整每个喷嘴的出料压力与雾化气压，适配色漆、中涂、清漆等不同涂层的喷涂工艺要求。臂体的管线全部采用内置式布局，油漆管路、

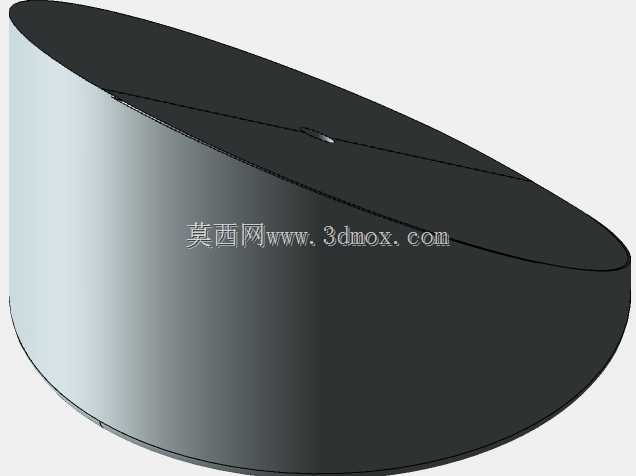

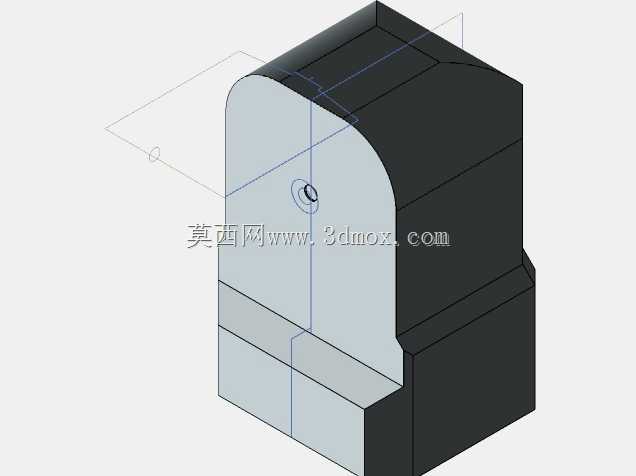

　　压缩空气管路、信号线缆全部从臂体内部的空腔穿过，避免外置管线被漆雾附着后出现硬化、弯折破损的问题，同时也减少了臂体运动过程中的管线拖拽阻力，提升姿态调整的响应速度。关节传动部分采用高精度谐波减速结构，末端姿态调整的重复定位精度可控制在毫米级，确保喷涂轨迹的一致性，避免同批次车身出现膜厚不均、色差明显的问题。针对涂装车间的防爆要求，臂体所有电气部件均采用隔爆设计，可在满足一类防爆区域的使用要求，不会因为电气打火引发安全事故。安装边界方面，基座采用标准法兰连接结构，可适配现有涂装机器人的通用安装基座尺寸，替换旧款喷涂设备时无需重新制作安装基础，整臂的自重经过轻量化优化，不会对现有安装平台的承重能力造成额外负担，

　　运动过程中的动载荷控制在合理区间，不会引发室体结构的共振问题。在实际应用场景中，该臂体可与生产线的输送系统、识别系统联动，当车身到达喷涂工位后，可自动识别车型信息，调用预设的喷涂轨迹程序，针对不同车型的外轮廓自动调整臂体的伸展长度与运动路径，无需人工反复调试参数，适配多车型混线生产的需求。臂体表面采用低表面能的不粘涂层处理，日常清理时仅需用低压压缩空气吹扫即可去除表面附着的漆雾，无需使用强溶剂擦拭，降低维护人员的作业强度。
