发那科机器人手持示教操作终端结构

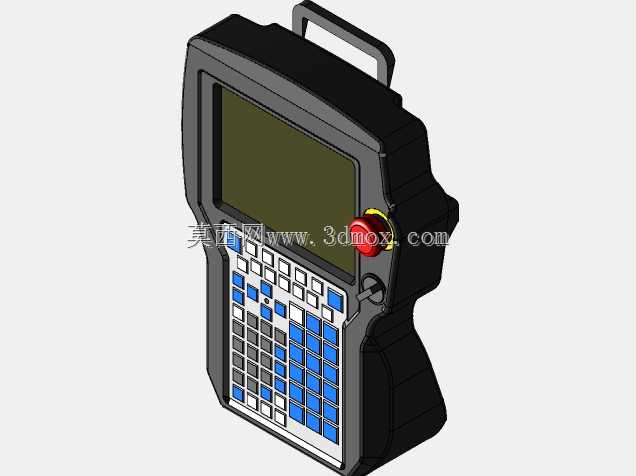

　　这款手持操作终端是工业机器人作业环节中不可或缺的人机交互载体，主要配套发那科系列工业机器人使用，覆盖焊接、搬运、码垛、装配、打磨等各类机器人作业场景，一线操作人员可通过该终端完成机器人点位示教、程序编写、参数调试、运行状态监控、故障复位等全流程操作，是连接操作人员与机器人控制系统的核心交互硬件。从结构设计来看，整体采用符合人体工程学的异形手持造型，壳体做了多弧度曲面过渡处理，单侧设置握持贴合区，长时间手持操作不易产生疲劳感，顶部集成一体式便携提手，既可以在移动工位时方便拎取，也可在闲置时悬挂于工位侧方的挂架上，避免随手放置造成磕碰损伤。终端正面布局分为三个核心功能区，上部为嵌入式显示屏安装位，屏幕做了内凹防护设计，

　　四周壳体高出屏幕表面1.5-2mm，即便终端不慎滑落，也能避免屏幕直接接触地面造成碎裂；中部为按键操作区，按照操作频率做了分区排布，功能按键、数字按键、方向控制按键采用差异化的键帽颜色区分，操作人员在视线关注机器人运行轨迹的盲操作场景下，可通过键帽触感和颜色快速定位所需按键，降低误触概率；右侧上部设置了醒目的红色急停按钮，按钮采用大直径蘑菇头设计，触发行程短、按压力度适中，遇到突发异常情况时操作人员可第一时间拍下切断机器人动力回路，急停按钮旁设置了模式切换旋钮，可快速切换手动、自动、示教等不同运行模式，旋钮做了防滑滚花处理，戴劳保手套操作时也能顺畅转动不会打滑。从安装边界与尺寸适配角度，该终端的壳体壁厚控制在2.5-3mm之间，

　　采用抗冲击ABS工程塑料注塑成型，整体重量控制在1.2kg以内，握持重心落在手掌贴合区域，单手握持时不会出现头重脚轻的下坠感；背部预留了线缆出线的防水接头安装位，线缆采用高柔性拖链电缆，可承受数万次弯折不会出现线芯断裂，适配车间内频繁移动操作的使用需求；按键区域的键帽与壳体间隙控制在0.3mm以内，可阻挡车间内常见的金属碎屑、切削液飞溅进入设备内部，防护等级达到IP54，满足多数机加工、焊接车间的复杂工况使用要求。在设计思路上，这款终端充分考虑了车间一线的实际使用痛点：所有按键的触发力度设置在3-5N之间，既不会因为轻微触碰产生误触发，也不会因为按压力度过大增加长时间操作的手指负担；屏幕采用防眩光处理，即便在车间强光照射环境下，

　　也能清晰显示界面内容不会出现反光看不清的问题；壳体边角全部做了R3以上的圆角过渡，没有尖锐棱角，手持移动过程中碰到周边设备或者人员不会造成刮擦损伤。在实际产线应用中，这类示教终端的操作逻辑完全贴合一线调试人员的使用习惯，点位示教时可通过方向按键精准控制机器人各轴的微动进给，进给速度可通过专属按键快速切换，从0.1mm级的精调进给到大范围快速移动都可一键切换；程序编辑界面的快捷键布局对应常用的插入、删除、修改、保存操作，无需多层菜单点击即可完成操作，大幅缩短机器人调试的周期。针对不同工位的使用需求，终端侧面预留了可选的使能按钮安装位，操作人员握持时必须按住使能按钮处于中间档位才能触发机器人移动，一旦手滑松开或者用力按死，机器人都会立即停止运动，从硬件层面保障调试过程中的人员安全，这种三重安全冗余的设计，也是工业级手持操作终端区别于普通民用电子设备的核心特征。
