海底油气开采水下控制集成装置结构

　　这套水下集成装置主要面向浅海大陆架油气田的水下生产系统部署场景，是水下采油树与上部生产平台之间的核心控制枢纽，承担着井下流体节流调节、生产回路通断控制、多相介质参数采集、液压控制信号中转的核心作用，在常规水下生产井的布局中，这类装置通常直接安装在海底井口基盘上方，通过跨接管分别连接采油树输出端、海底管线汇管以及上部平台下放的液压控制脐带缆终端，不需要额外搭建大型水下支撑结构，适配多数边际油田的快速开发需求。

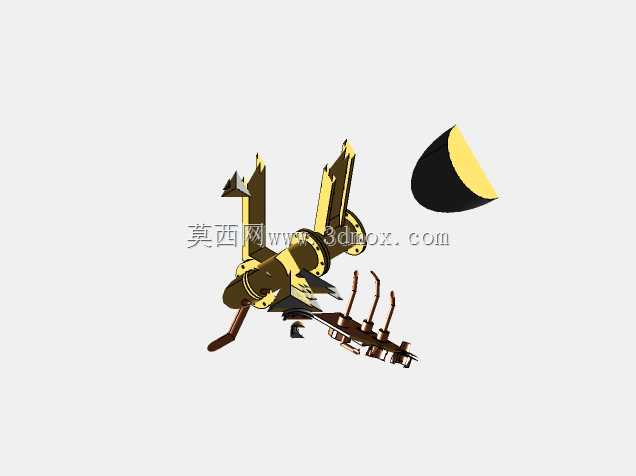

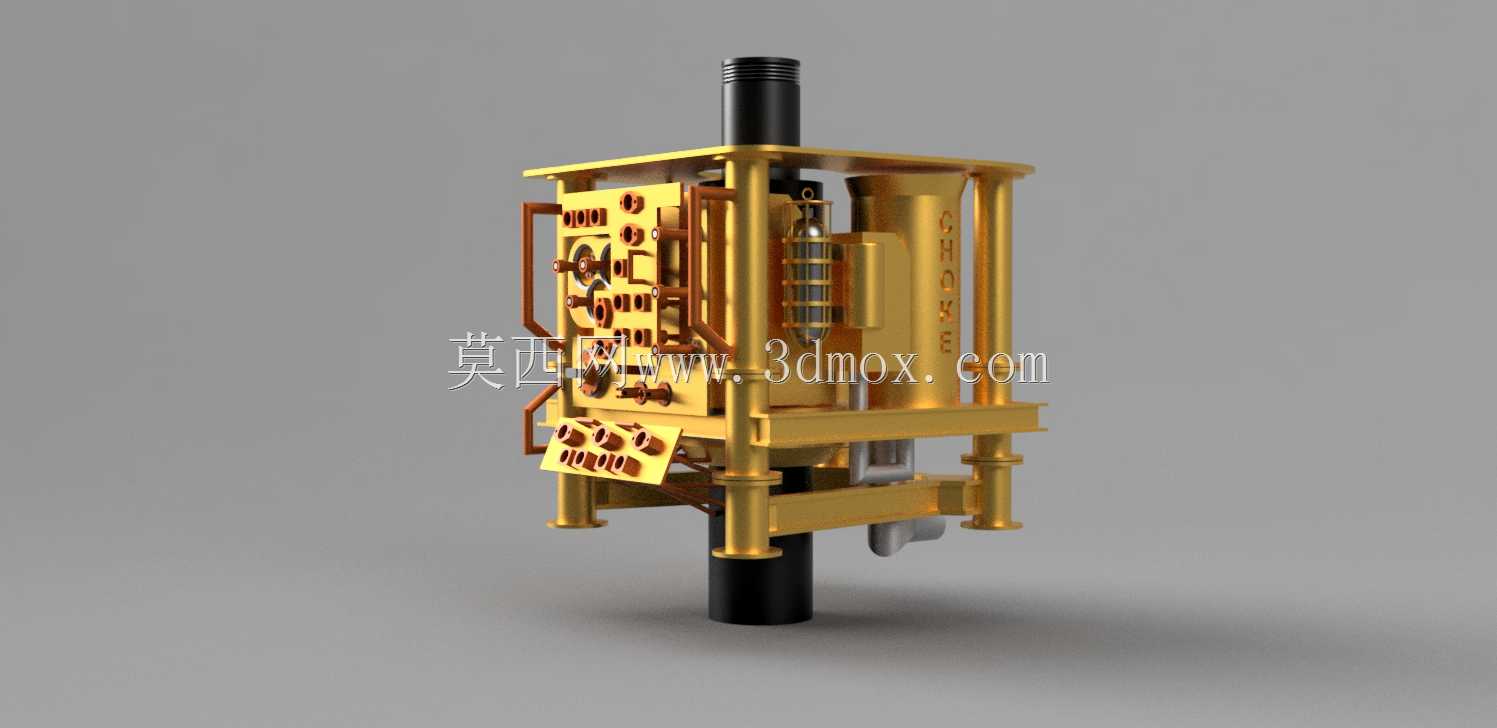

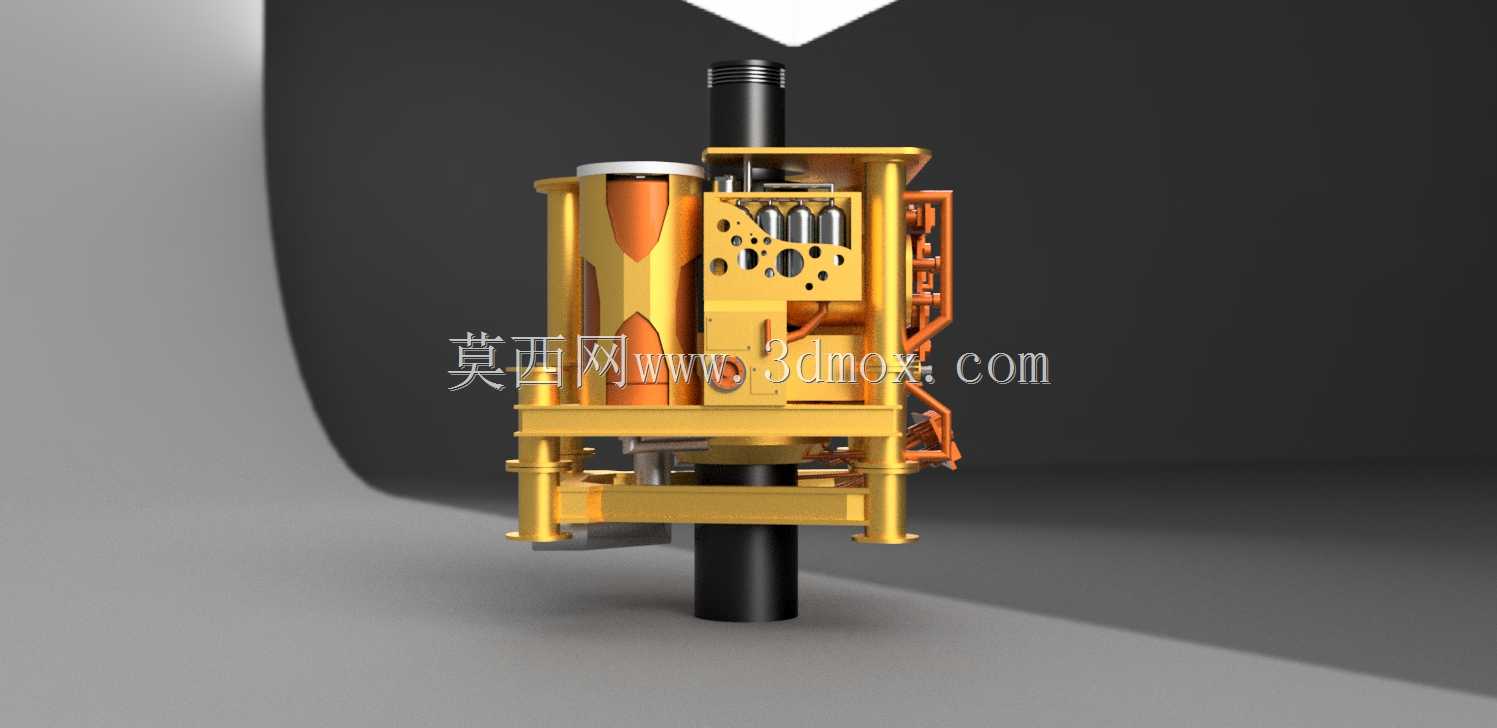

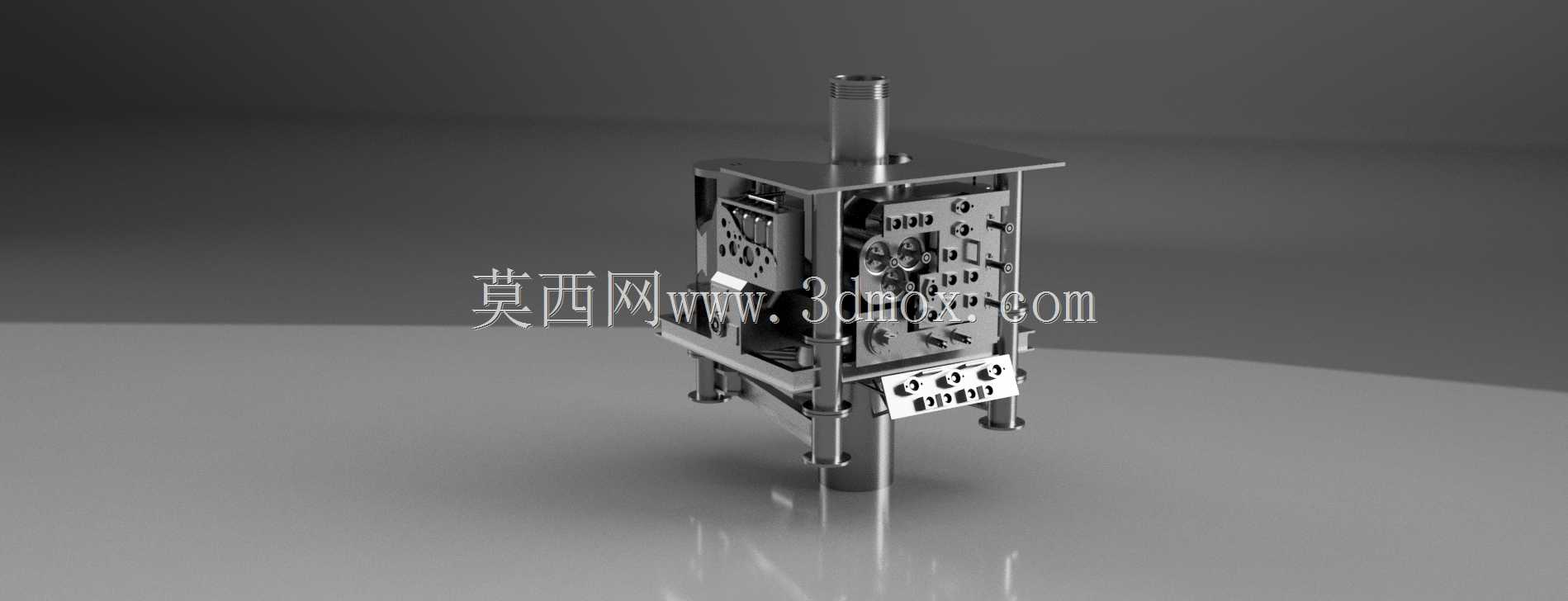

　　从结构设计逻辑来看，整个装置采用框架式承载结构作为主体，外围的型钢焊接框架既承担内部所有阀组、管线、控制元件的安装承载，也作为水下安装作业时ROV操作的对接基准，框架上下预留的对接接口可以直接匹配常规水下安装工具的抓取尺寸，不需要定制专用安装工装。装置整体外轮廓控制在4米见方的范围内，垂向总高度适配常规海底井口的安装净空要求，底部的中心立管接口可以直接套入井口的立管段，安装时只需要完成接口的密封锁紧即可完成主体固定，大幅降低水下安装的作业时长。

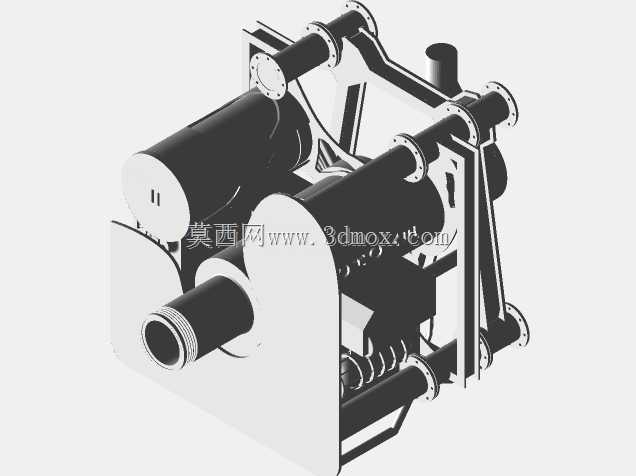

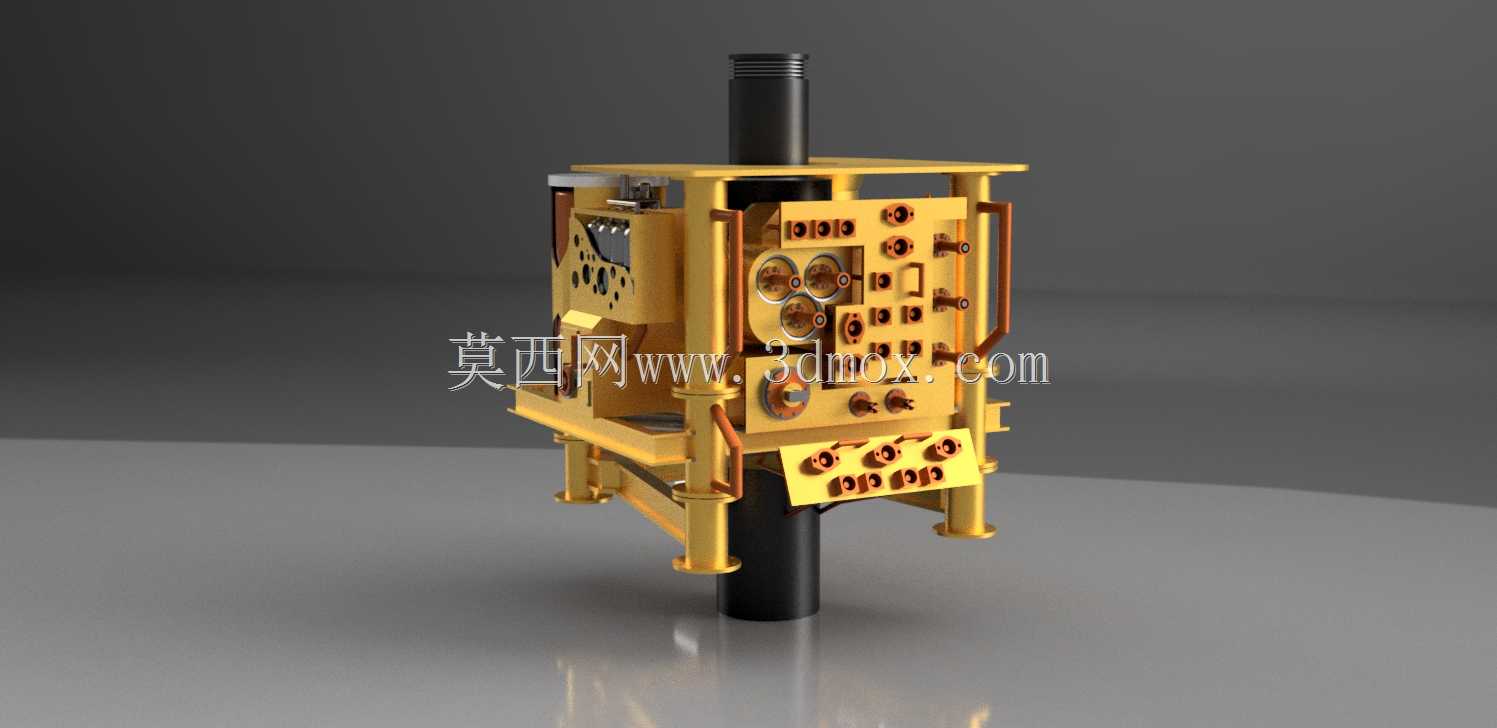

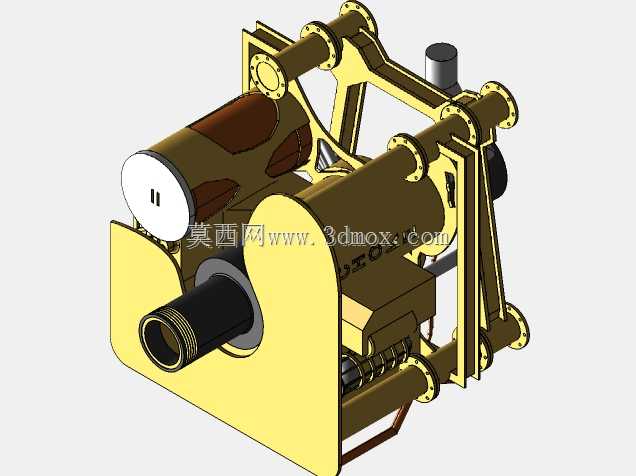

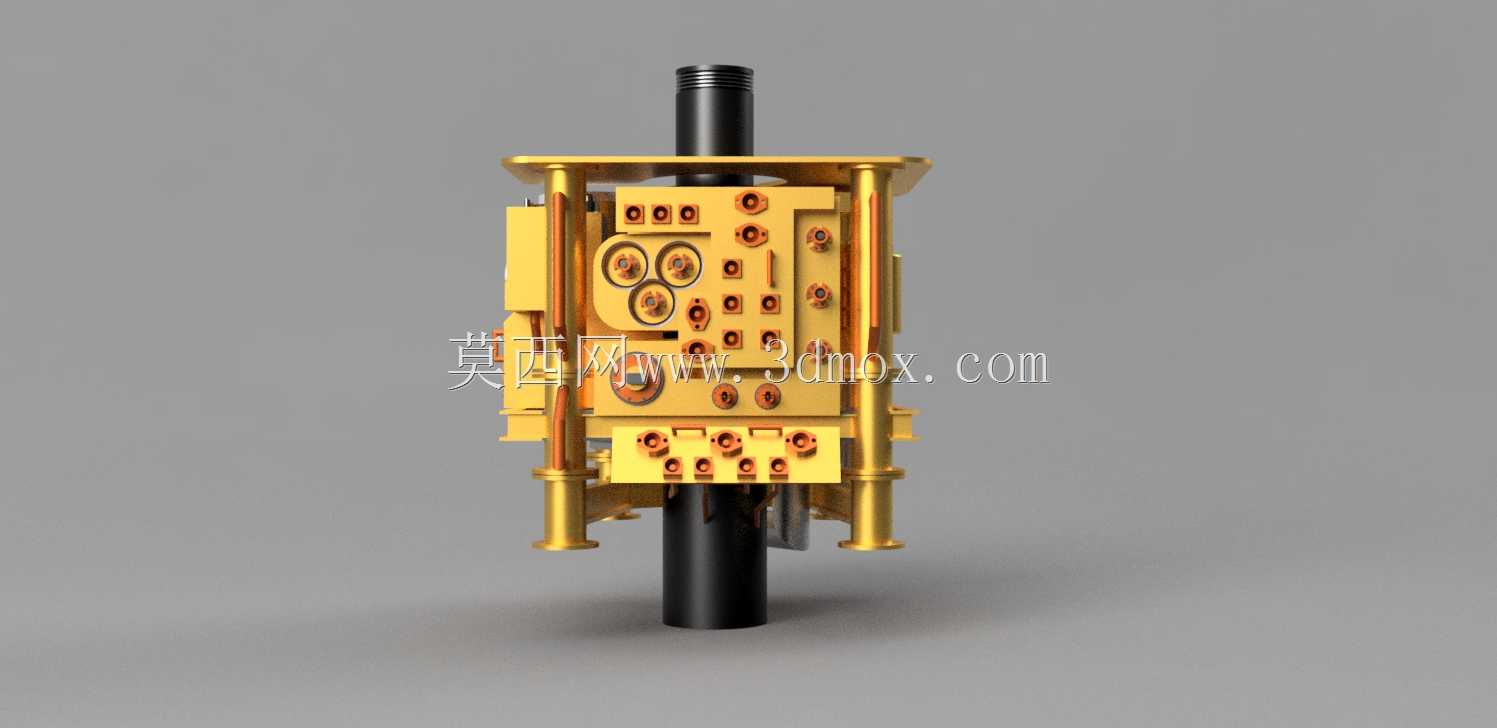

　　内部的功能模块采用分层布局设计，上层区域集中布置液压控制元件与信号采集模块，所有液压管线沿框架内侧的走线槽排布，避免外部落物或者海流带动的杂物磕碰管线；中层区域是核心的阀组集成区，节流阀、切断阀、回路切换阀全部采用模块化安装座固定，每个阀组的操作端都朝向ROV操作的正向侧，预留的操作空间完全满足水下机器人的机械手操作行程，不需要调整装置姿态即可完成所有阀件的操作与检修；下层区域预留了流体缓冲与杂质沉降的腔体空间，从采油树输出的多相流体先进入下层腔体完成大颗粒杂质的初步沉降，再进入中层阀组完成节流与参数检测，最后通过侧方的输出接口接入海底集输管线，这种流道设计可以有效减少多相流中的固体杂质对阀件密封面的冲蚀，延长阀组的水下服役周期。

　　考虑到海底作业的复杂工况，整个装置的所有外露元件都做了防海生物附着与防腐蚀处理，金属结构件表面采用牺牲阳极的阴极保护方案，外露的密封面都配备了可ROV拆卸的保护盖板，在安装前可以避免海水中的杂质损伤密封面。装置上的所有传感器接口都采用统一的标准化对接规格，后续如果需要更换检测元件或者新增检测参数，不需要对主体结构做改造，直接替换对应的传感器模块即可完成升级。

　　在建模过程中，整个结构的装配逻辑完全匹配实际生产的装配流程，框架的焊接节点、阀组与安装座的连接螺栓位置、管线的折弯半径都严格遵循水下设备的设计规范，没有添加额外的非功能性装饰结构，所有外露的操作接口、对接标识的位置都和实际工程应用中的布局保持一致，既可以作为水下生产系统布局仿真的占位模型，也可以作为水下设备安装作业模拟的训练参考模型，帮助结构设计人员快速熟悉这类水下集成装置的布局逻辑，在做同类型设备的方案设计时，可以直接参考这个模型的模块划分思路，合理分配各个功能区的安装空间，避免出现阀件操作空间不足、管线排布干涉、安装接口不匹配的常见设计问题。需要注意的是，这个模型省略了部分非核心的细小密封件、紧固件的细节结构，在做详细工程设计时，需要根据实际选用的阀件参数、现场海况条件、作业水深参数补充对应的细节结构，校核整体结构的水下承载能力与流道的通流能力，确保最终的设计方案满足实际生产的工况要求。
