塔科诺娃DN32手动流量调节控制阀

　　在民用暖通供水、小型工业流体输送支路的管路系统里，这类手动流量控制器的应用场景十分普遍，不管是分户供暖的支路流量平衡调节，还是小型生产设备冷却水回路的流量校准，都能见到同结构产品的身影。和普通的通断式球阀不同，这类阀件的核心作用不是单纯截断管路，而是在管路导通状态下，精准控制支路的介质流量，让同一管网上的不同支路都能获得设计要求的流量分配，避免出现近端流量过大、远端介质供给不足的问题。

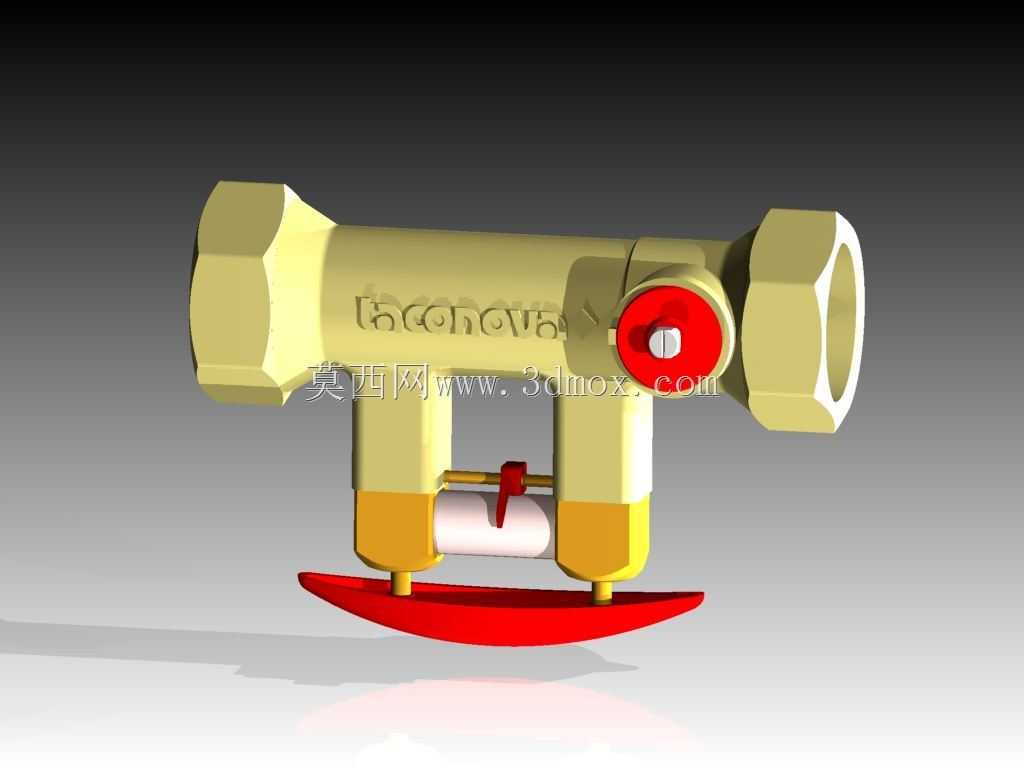

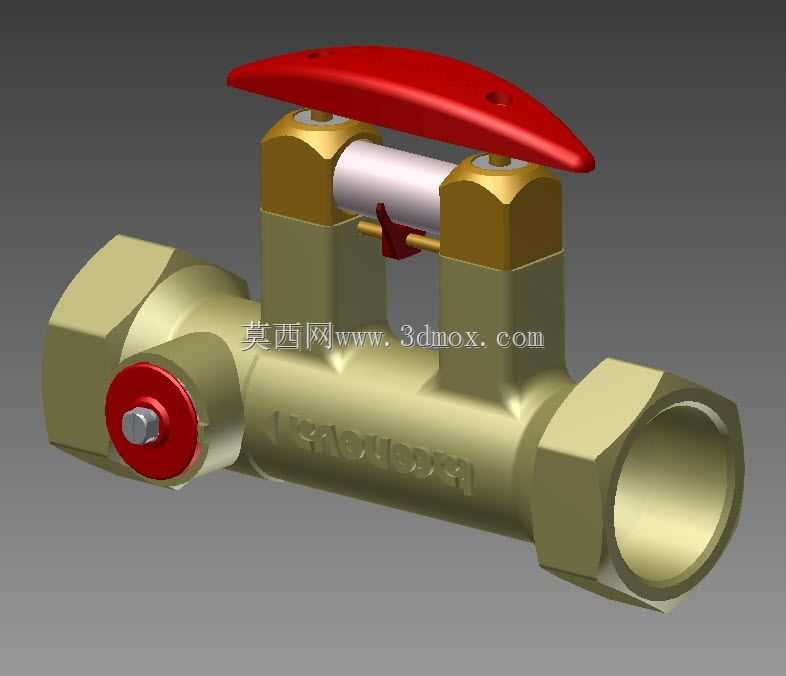

　　从实际功能特性来看，这款DN32规格的手动流量控制器，主体采用黄铜锻压成型的阀体结构，黄铜材质本身的抗锈蚀性能、切削加工性能都适配常规水介质、低浓度乙二醇溶液等常见管路输送介质的使用要求，阀体两端采用内螺纹连接结构，匹配DN32通径对应的标准管螺纹规格，安装时不需要额外的焊接工序，只需要在管端缠绕密封生料带后拧入阀体即可，现场安装的操作门槛很低，后期维护拆卸也十分方便。阀体侧面设置的带红色端盖的调节接口，是用于流量标定的测压接口，在系统调试阶段，可以通过这个接口连接压差测量仪表，结合阀位开度对应的流量系数曲线，快速计算出当前支路的实际流量，完成整个管网的水力平衡调试。顶部的红色长手柄是手动操作的执行部件，手柄的转动角度和阀瓣的开启行程做了线性匹配，转动手柄时可以连续改变阀内过流截面的面积，实现从全闭到全开的无级流量调节，手柄表面做了圆弧过渡的 ergonomic 造型处理，手动扳动时的受力手感均匀，不会出现窄边硌手的问题，即使是带劳保手套操作也能稳定发力。

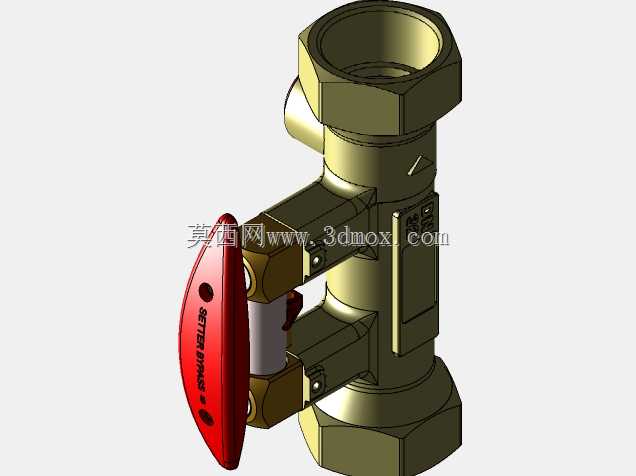

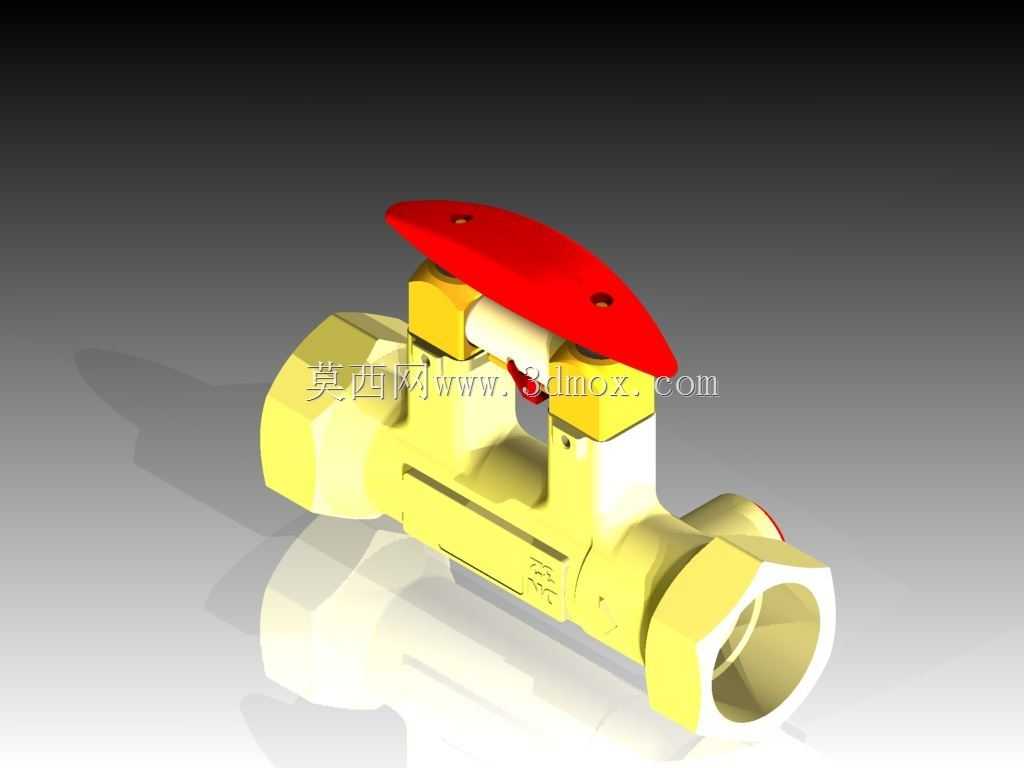

　　从设计思路层面拆解这款阀件的三维结构，首先是阀体的流道设计，没有采用直角转弯的突兀流道结构，而是做了平缓的圆弧过渡，尽可能降低介质在阀内流动的局部阻力损失，减少管路系统的泵送能耗。阀杆和阀体的密封部位采用了双重密封结构，上部是耐磨的橡胶密封圈，下部设置了聚四氟乙烯挡圈，既可以保证阀杆转动时的密封性能，避免介质从阀杆位置渗漏，也能减少阀杆转动时的摩擦阻力，长期使用也不会出现阀杆卡涩、操作力矩变大的问题。顶部两个黄铜材质的压盖是阀杆组件的锁紧结构，通过对称的两个压盖把阀杆密封组件牢牢压在阀体的密封槽内，相比单压盖结构，对称锁紧的受力更均匀，不会出现单侧压紧导致的阀杆偏磨问题。阀体表面铸印的标识区域，预留了品牌标识、通径规格、压力等级的刻印位置，生产时可以直接在锻压工序成型标识，不需要后续额外的激光打标或者丝印工序，提升生产效率的同时也避免标识在长期使用中被磨损脱落。

　　关于外形尺寸与安装边界，这款阀件的总长度匹配DN32内螺纹阀门的标准安装距，两端接口的同轴度公差控制在0.1mm以内，安装时不会出现和管路对中困难的问题。阀体的最大宽度尺寸考虑了现场安装的扳手操作空间，六角结构的对边尺寸符合标准管钳的操作尺寸要求，不需要定制特殊的安装工具。顶部手柄的最大转动高度在设计时做了限位，全开状态下手柄的最高点距离阀体中心轴线的高度不会超过常规管路保温层的厚度加安装预留间隙，即使管路外做了20mm厚度的橡塑保温层，手柄的转动也不会和保温层发生干涉。侧面的测压接口突出阀体的尺寸控制在合理范围，不会因为突出过多导致现场安装时被磕碰损坏，接口内部的密封结构自带单向密封功能，在不连接测压仪表的时候，即使管路带压也不会出现介质渗漏的问题，不需要额外加装堵头，减少了现场安装的零件数量。

　　在实际选型应用中，这款阀件适配的公称压力等级可以满足常规1.6MPa工作压力的管路系统要求，适用的介质温度范围覆盖0-110℃的常规工况，完全可以满足民用暖通、一般工业冷却水、普通给排水支路的流量调节需求。建模时对所有配合面的公差都做了对应预留，阀杆和密封件的配合间隙、压盖和阀体的螺纹配合长度、手柄和阀杆的连接方榫尺寸都严格按照机械设计手册的公差要求设定，不管是用于3D打印样件验证，还是用于生产加工的数控编程参考，都能直接提取对应的尺寸参数，不需要再做额外的结构修正。
