户内外通用壁挂式电气配电盘柜体

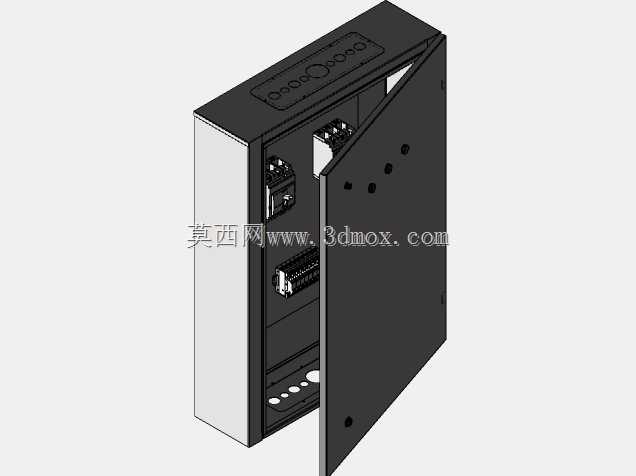

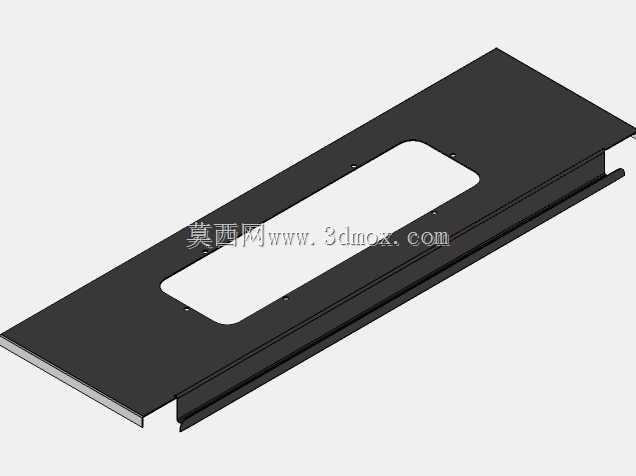

　　这套壁挂式配电盘结构在三维建模阶段就把现场安装、后期布线、检修操作三个环节的空间矛盾提前捋顺，没有做成只看外观的空壳。先从落地场景说，它既可以挂在室内车间的立柱、混凝土墙面上承接小型产线的支路配电，也能装在户外设备旁的遮阳点位给现场传感回路、小型执行机构做电源分接，门板闭合后能挡住日常扬尘和溅水，不用额外再套一层外防护箱。

　　建模时最先敲定的是安装边界：柜体后背预留了四个沉头挂装孔，孔位间距按照常规墙面膨胀螺栓的排布留足了操作余量，柜体整体厚度控制得比较薄，贴墙安装后不会过多侵占通道通行空间，哪怕是在设备排布密集的自动化产线侧边，也不会出现开门后磕碰相邻设备机架的问题。柜体侧边做了翻边折边处理，不是简单的平板折弯，折边处预留了密封胶条的嵌装槽，门板闭合后胶条被均匀压紧，不会出现局部缝隙漏尘的情况。

　　内部腔体的布局完全顺着电工布线的作业逻辑走：腔体内侧预装了两条标准DIN导轨安装位，导轨和柜体背板之间留了15mm的走线间隙，强弱电的线束可以从导轨后方分开穿行，不用在元器件之间硬挤线束。腔体下部预留了一排敲落孔，不同孔径对应不同规格的防水格兰头，现场进线的时候不用临时在钣金上开孔，直接敲掉对应孔径的封堵片就能装接头，进线孔周边还做了小凸台，格兰头拧紧之后密封面能完全贴平，不会出现渗水缝隙。门板内侧没有做多余的凸起结构，预留了平整的安装面，可以后期粘贴回路标识牌、加装小型门锁，门板和柜体之间用隐藏式合页连接，开门角度能开到接近一百八十度，检修的时候不用扶着门板，双手可以同时操作接线端子。

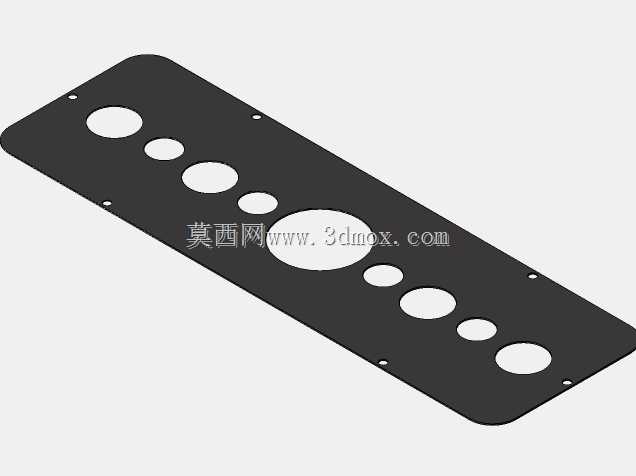

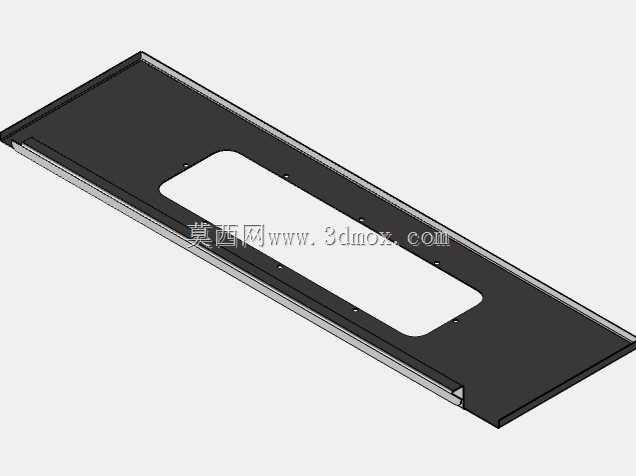

　　柜体顶部的面板区域提前排布了不同直径的按钮、指示灯安装孔，孔位间距留足了按钮螺母的拧紧空间，不会出现两个按钮挨得太近、扳手卡不进去的问题。腔体内部的左下角预留了接地螺柱的安装位，螺柱位置避开了主走线通道，柜体钣金的所有折弯棱边都做了圆角过渡，没有尖锐的割手毛刺，布线的时候拉扯线缆也不会划破线皮。

　　从结构设计思路上，这个柜体没有追求异形外观，所有折弯工序都能用常规数控折弯机完成，不需要特殊模具，钣金展开之后的板材利用率很高，下料的时候余料很少。门板和柜体的配合间隙控制在均匀1.5mm，既不会因为间隙太小开关门蹭边，也不会间隙过大导致防护等级下降。柜体内部的安装板做了可拆设计，电工可以先把元器件在安装板上接好线，再把整个安装板固定到柜体腔体内，不用蜷在柜子里仰头接线，作业效率能提上来。

　　户外使用的时候，柜体的下沿做了微微外挑的挡水边，哪怕有少量水顺着门板缝隙渗进来，也会顺着挡水边流到柜外，不会积在柜体底部的密封面上。壁挂安装的挂孔做了腰型设计，现场打膨胀螺栓的时候如果孔位有小偏差，不用重新扩孔，直接微调柜体位置就能对准螺栓，安装容错率很高。整个结构没有多余的复杂特征，不管是做钣金加工还是后期现场改造，都能快速适配不同的回路配置需求。
