立式颗粒制备传动组合装置结构模型

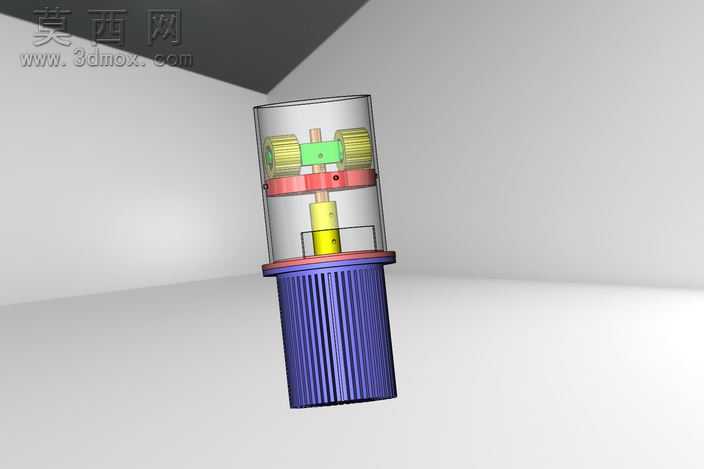

本模型采用SolidWorks完成全参数化三维建模，整体为立式同轴布局的颗粒制备传动组合结构，建模过程中严格遵循机械装配的同轴度、配合公差要求，对每一处零部件的装配关系做了完整约束，可直接用于装配干涉检查与运动仿真验证。模型底部为带竖向防滑筋的深蓝色握持基座，建模时对筋条的等距排布、圆角过渡做了精细化处理，赋予深蓝色磨砂塑料材质，还原工业产品握持部位的防滑质感与哑光视觉效果；基座上方设置多层环形限位法兰，采用亮面红色硬质塑料材质，通过色彩区分实现装配层级的视觉识别，法兰的止口结构做了精准的尺寸匹配，保证上下组件装配时的定位精度。中部为透明可视化防护外筒，赋予高透PC材质，设置85%的透明度与轻微的环境反射效果，可清晰展示内部的传动结构：筒内下部为黄色动力输出轴套，上部为绿色双联传动齿轮组件，齿轮的齿形参数按照标准渐开线圆柱齿轮建模，齿顶圆、齿根圆、分度圆尺寸精准，齿轮与轴的配合采用过渡配合约束，中间红色隔板将筒内空间分隔为动力输入区与传动输出区，隔板上的轴孔做了同轴度对齐约束，避免传动过程中出现卡滞问题。渲染阶段采用工作室三点布光方案，主光源从左上方45度投射，形成柔和的明暗过渡，突出透明外筒的折射效果与各部件的材质层次，辅光源补亮暗部细节避免结构阴影过重，背景采用浅灰色哑光平面，将视觉焦点集中在装置本身。设计思路围绕简易颗粒制备装置的小型化、可视化需求展开，将动力单元、传动单元、执行单元集成在立式筒状结构内，通过透明外筒实现内部传动过程的直观展示，各部件采用模块化建模思路，可单独拆解替换，便于后续根据实际使用需求调整齿轮传动比、输出轴尺寸等参数，适配不同规格的颗粒制备作业场景，模型完整还原了装置从外部防护到内部传动的全部细节，可用于机械结构教学展示、小型颗粒加工设备的方案验证等场景。
