带同步带轮输出端步进电机结构设计

　　这款步进电机的输出端直接集成了同步带轮结构，在做整机结构排布时，不需要额外设计带轮的安装轴段、键连接或者顶丝固定位，能直接适配MXL型同步带做传动，省去了单独采购带轮、做动平衡校核、装配时调整带轮同轴度的工序，在桌面级3D打印机的X/Y轴运动模组、小型CNC雕刻机的进给轴、桌面级机械臂的关节传动这类对安装空间要求严苛的场景里，能大幅压缩传动端的轴向安装尺寸，避免额外加装带轮带来的轴端悬臂过长问题，降低高速运转时的轴端跳动量。

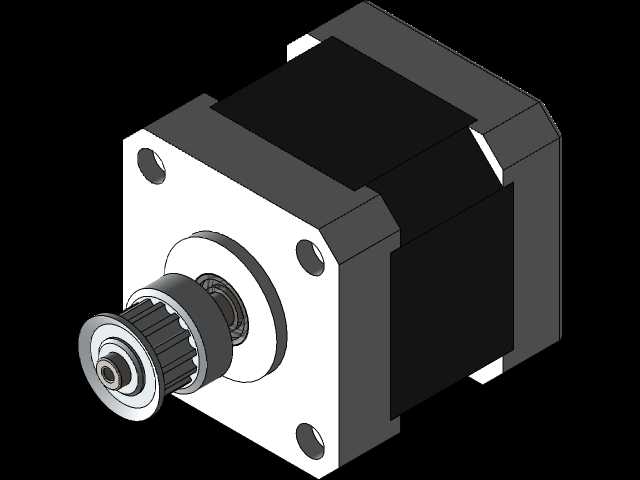

　　从结构设计逻辑来看，电机本体采用常见的方形安装法兰设计，法兰端面上预留了四个通孔安装位，安装孔的位置度公差控制在0.02mm以内，既可以通过通孔穿螺栓直接固定在设备的安装立板上，也可以搭配对应的减震垫做浮动安装，抵消电机运转时的高频振动传递到设备机架上。电机的定子部分采用叠压硅钢片结构，绕组排布做了优化，在保证输出扭矩的前提下，尽可能缩短了机身的轴向长度，适配小空间安装需求。输出端的轴承采用双深沟球轴承支撑结构，前后轴承分别布置在端盖和机身尾部的轴承座内，能承受同步带传动带来的径向拉力，避免长期带载运行后出现轴窜动或者轴承旷量的问题。

　　实际选型应用时，需要注意几个安装边界：首先是法兰端面到带轮齿面的轴向距离，设计同步带的张紧结构时，要预留足够的调整行程，避免带轮和安装板或者其他结构件发生干涉；其次是四个安装孔的中心距尺寸，做安装板的孔位设计时，要留0.1mm左右的位置公差补偿量，方便装配时调整电机位置，保证同步带的平行度，避免带轮偏磨导致的传动噪音和寿命下降。另外电机尾部的出线方向要提前在结构设计时预留走线空间，避免折弯半径过小导致线皮破损，出线端可以搭配固定线夹做线缆约束，防止设备运动过程中线缆反复弯折出现断线问题。

　　在不同应用场景里，这款结构的适配性也有区别：用在3D打印机上时，因为同步带轮直接集成在电机轴上，传动回差能控制在0.1度以内，能保证打印过程中喷头的定位精度，避免出现层纹错位的问题；用在小型CNC雕刻机上时，要注意核算同步带的传动比和电机的输出扭矩匹配，因为集成带轮的节径是固定的，设计时要根据进给速度和切削力的要求，搭配对应从动轮的尺寸，保证进给轴的扭矩足够带动主轴做切削运动，不会出现丢步的问题；用在桌面机械臂的关节处时，因为省去了额外的联轴器或者带轮安装结构，关节部分的重量能降低15%左右，提升机械臂的负载自重比，同时减少关节部分的零件数量，降低装配复杂度。

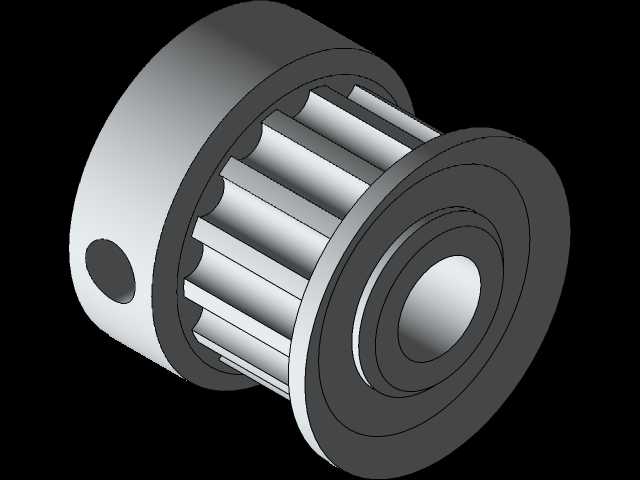

　　从建模细节来看，模型还原了电机的所有安装特征：法兰面的安装孔倒角、输出轴的轴承配合段尺寸、带轮的齿形轮廓、机身的散热筋结构、尾部出线端的护套结构都做了1:1的还原，在做整机虚拟装配时，可以直接导入模型做干涉检查，不需要再额外测绘或者简化结构，能直接用来生成安装板的加工图纸、同步带的张紧结构设计参考。另外模型里也体现了带轮的挡边结构，设计同步带宽度时要注意比挡边的内间距小0.5-1mm，避免运转时同步带和挡边发生摩擦，产生额外的阻力和噪音。

　　日常做设备维护时，这种集成带轮的结构也有优势，不需要定期检查带轮的顶丝是否松动，因为带轮和电机轴是一体化装配定位的，长期正反转运行也不会出现带轮移位的问题，只需要定期检查同步带的张紧力，保证张紧力在合适范围内，既不会因为太松出现跳齿，也不会因为太紧给电机轴承带来额外的径向载荷，延长轴承的使用寿命。另外电机的端盖和机身配合处做了止口定位，装配时的同轴度有保证，拆卸维护后重新组装也不会出现定子和转子摩擦的问题。
