便携式声学测试隔音箱结构设计

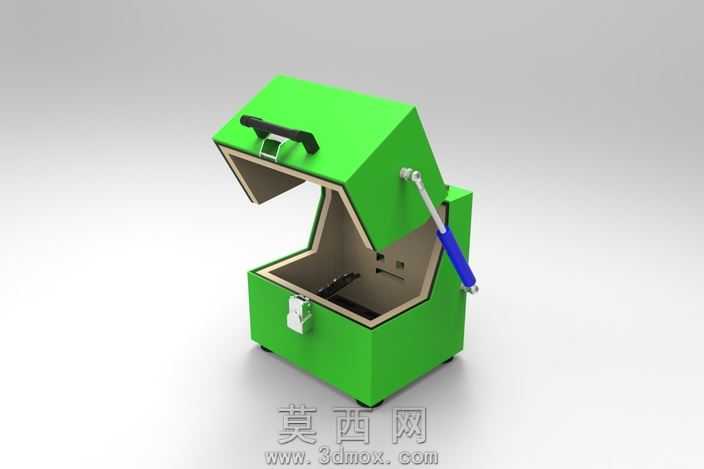

本作品为便携式声学测试专用隔音箱，采用SolidWorks完成全参数化三维建模，整体结构围绕便携移动、稳定隔声、操作便捷的核心需求展开设计。建模过程中首先确定箱体的立方体基础轮廓，采用上下翻盖式开合结构，上盖与下箱体通过侧边的气撑杆实现铰接支撑，可在开合过程中提供稳定的阻尼支撑力，避免上盖意外回落造成操作风险，同时气撑杆的安装位置经过反复校核，确保上盖开启角度满足内部测试操作的空间需求。箱体顶部设计有嵌入式便携提手，提手采用符合人体工学的弧形轮廓，表面做防滑纹理处理，方便单人搬运转移设备；箱体正面配置搭扣式锁具，闭合后可实现上下箱体的紧密压合，保证接缝处的密封隔声性能。材质渲染阶段，箱体外表面采用亮绿色哑光耐磨涂层材质，模拟工业级设备常用的喷塑工艺效果，色彩辨识度高且具备耐刮擦特性；箱体内部铺设深色多孔吸声材质，还原声学隔音箱的吸声内衬结构，可有效吸收内部声波反射，降低混响干扰；气撑杆部分做金属杆身搭配蓝色防滑握套的材质区分，锁具、提手等金属配件采用哑光镀铬金属材质，还原真实五金件的质感，底部四个支撑脚采用黑色防滑橡胶材质，既可以缓冲放置时的冲击，也能避免箱体滑动。结构设计上，箱体的拼接接缝处做阶梯式止口结构，配合内部的密封胶条，可实现50dB至40dB的隔声效果，满足常规声学测试的环境隔声需求；内部预留测试元件的安装位，可根据不同测试需求固定声学测试探头、待测工件等组件，箱体边角做圆弧过渡处理，既提升外观的精致度，也避免尖锐边角造成磕碰损伤。整体建模严格遵循实际加工的尺寸公差要求，各部件之间的装配关系完整，可直接用于工程出图、3D打印验证或者实物加工参考，渲染阶段采用工作室柔光环境，多角度展示箱体的开合状态、细节结构与材质质感，清晰呈现产品的功能特性与设计细节。
