3CIM球移器变速传动结构设计

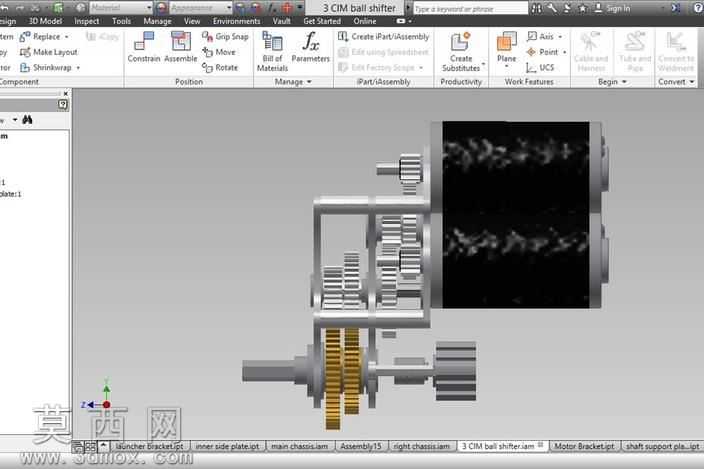

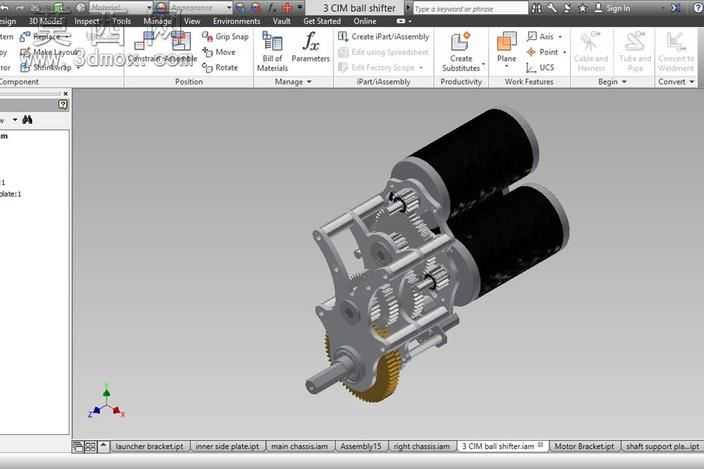

本作品为适配刚完堤坝场景设计的3CIM球移器传动变速结构，整体采用三维参数化建模方式完成全零件装配搭建，建模过程中严格遵循机械传动设计规范，对每一级传动齿轮的模数、齿厚、啮合间隙都做了精准的参数约束，确保虚拟装配状态下无干涉错配问题。从结构设计来看，整套机构采用多轴并行传动布局，输入轴端衔接动力输出单元，通过不同齿数的齿轮组啮合实现两档变速传动，高挡位可实现11.8英尺/秒的输出线速度，低挡位可实现5.25英尺/秒的输出线速度，能够适配堤坝场景下不同作业工况的动力传输需求。建模过程中对齿轮、传动轴、支撑机架等核心零件都赋予了贴合实际加工的材质属性，金属传动件采用哑光钢材质感表现，支撑结构件做了对应的表面处理区分，渲染视角选择半剖装配展示角度，能够清晰呈现内部齿轮的啮合关系、动力传递路径以及各轴系的排布逻辑，直观展现整套变速机构的工作原理。设计思路上，整套机构预留了编码器安装位，可后续加装编码器组件实现变速箱转速的实时监测与反馈，适配不断增加的整体速度调节需求，优化后高挡位最高速度可提升至17英尺/秒，低挡位最高速度可提升至10.5英尺/秒，进一步拓宽机构的适用工况范围。建模时对每一处传动配合面都做了公差适配的参数预留，确保设计方案具备实际加工落地的可行性，齿轮传动的传动比计算经过多轮校核，保证动力传递过程中的稳定性与扭矩输出效率，支撑机架的结构设计兼顾了轻量化与结构强度，在保证传动支撑刚度的前提下尽可能减少冗余材料使用，降低整套机构的整体重量。
