奥斯本雷诺伊德示威实验装置结构

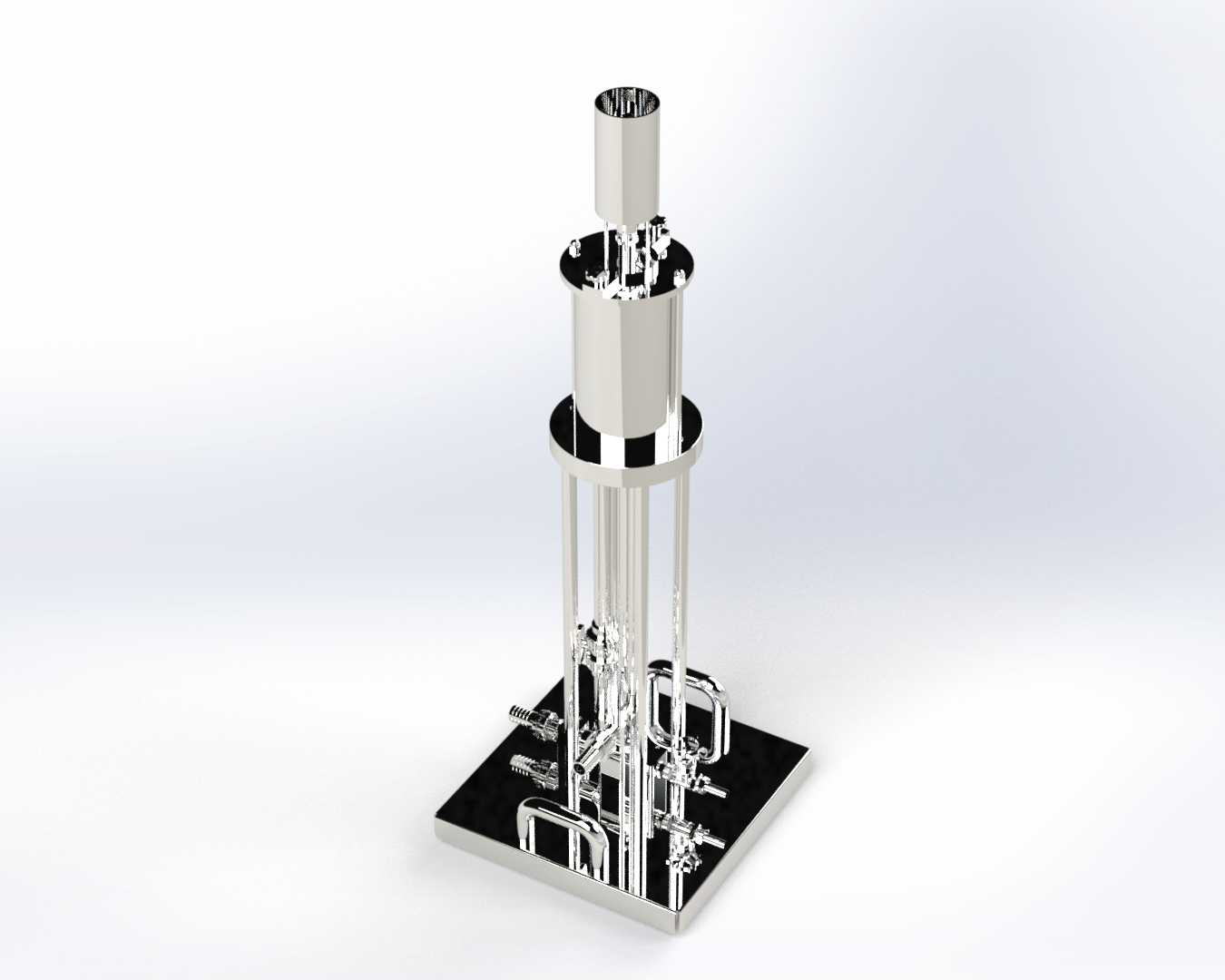

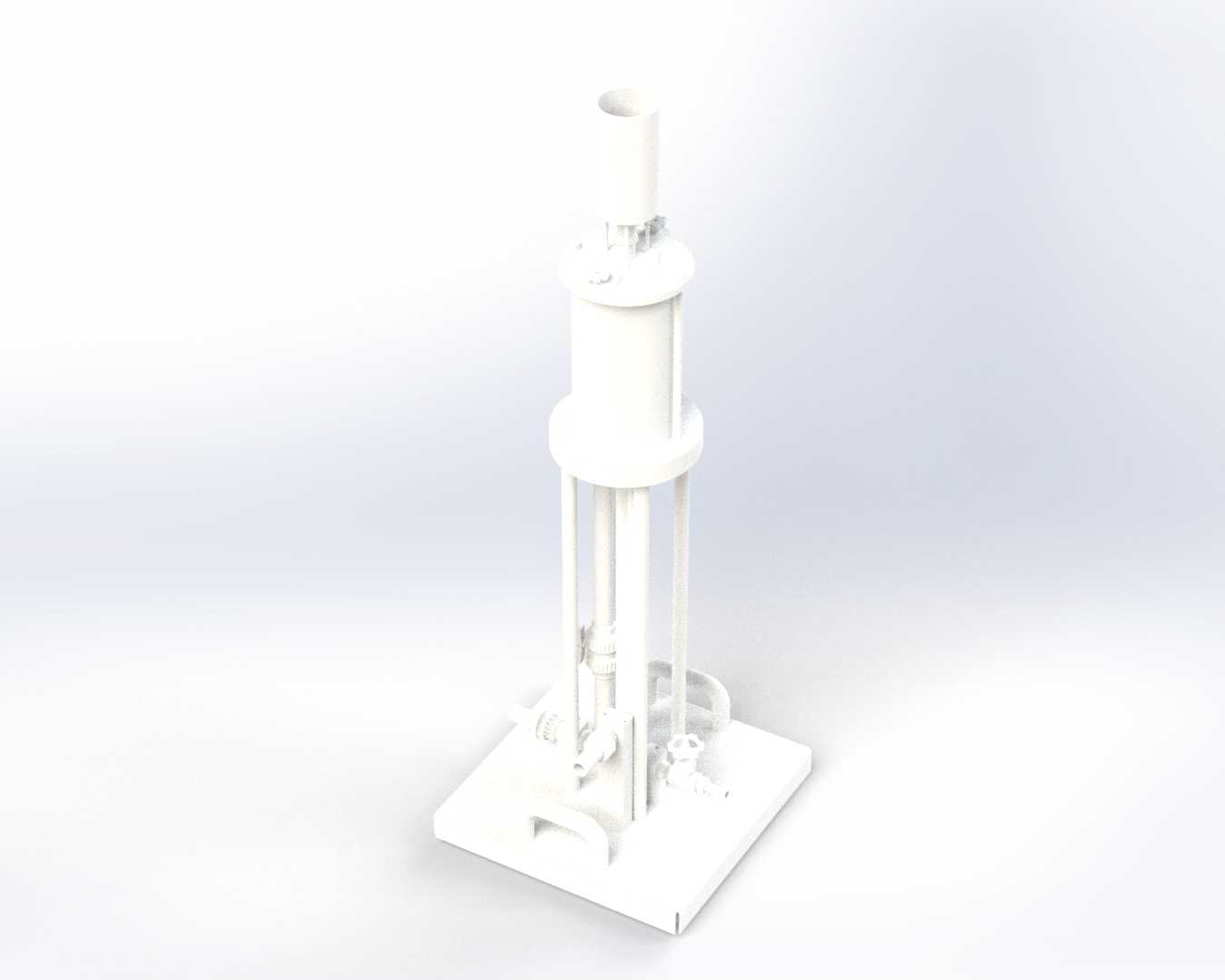

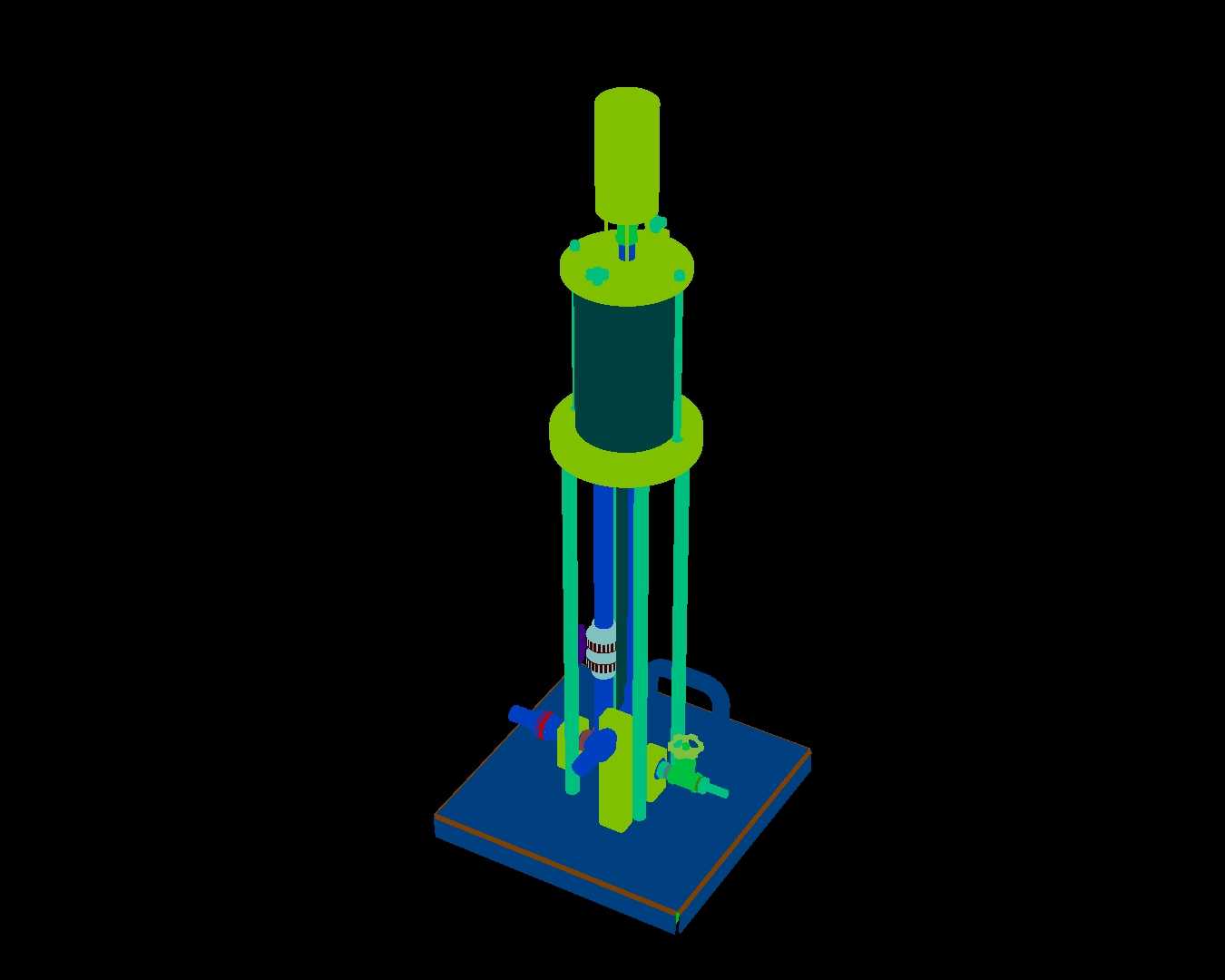

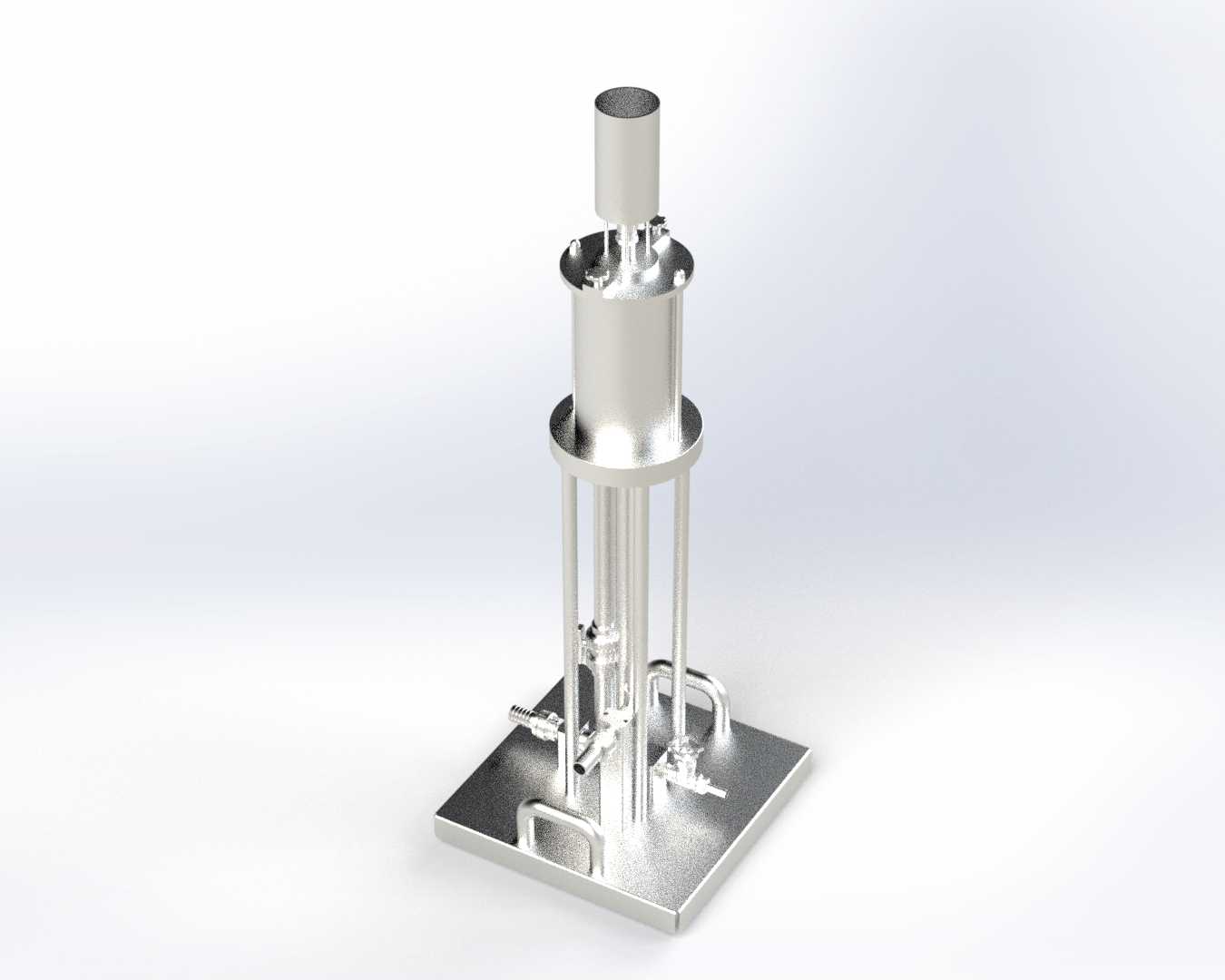

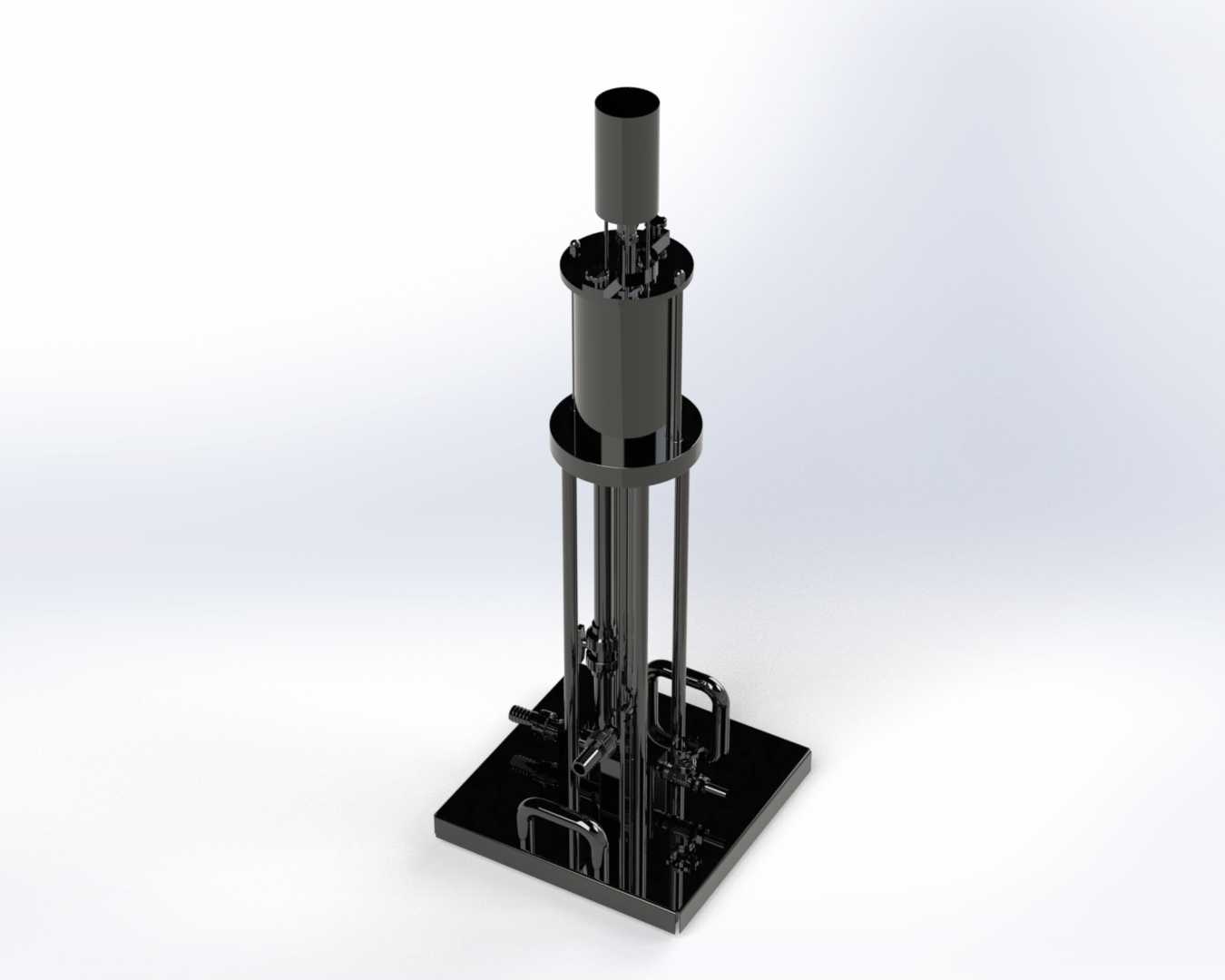

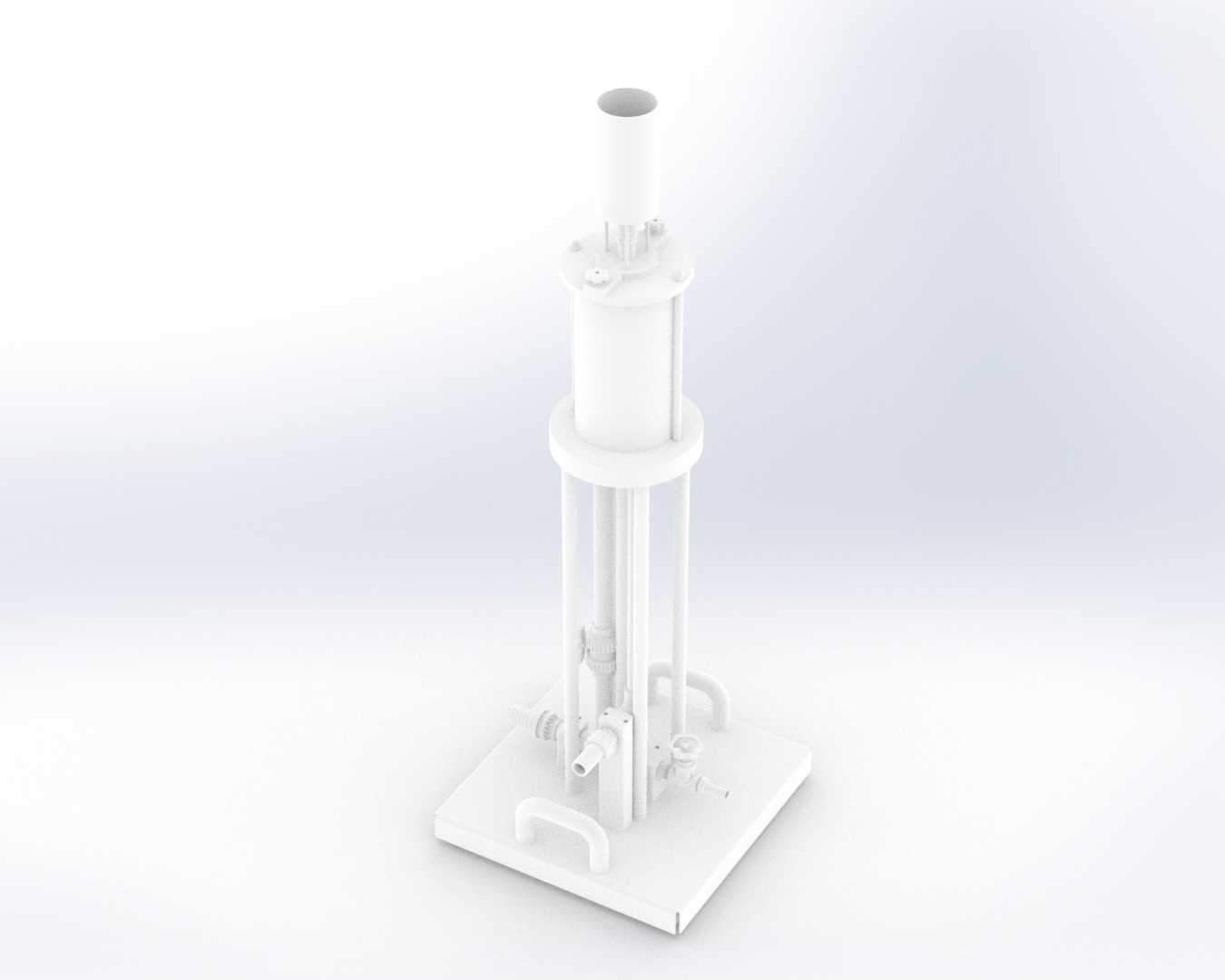

　　这套立式结构的实验演示装置，核心服务于流体力学相关的教学演示与原理验证场景，在高校化工原理、流体力学实验室，以及职业院校的过程装备实训场景中，是用来直观展示流体流动状态、雷诺数相关现象的核心实操教具。整套装置采用落地式安装布局，底部为带调平脚垫的方形安装底座，底座上预留了地脚安装孔位，可直接固定在实验台台面或者地面基础上，整体安装占用的横向边界约为400mm见方，垂直方向总高度约1200mm，不会占用过多实验台操作空间，适配常规实验室的台面高度与操作动线。

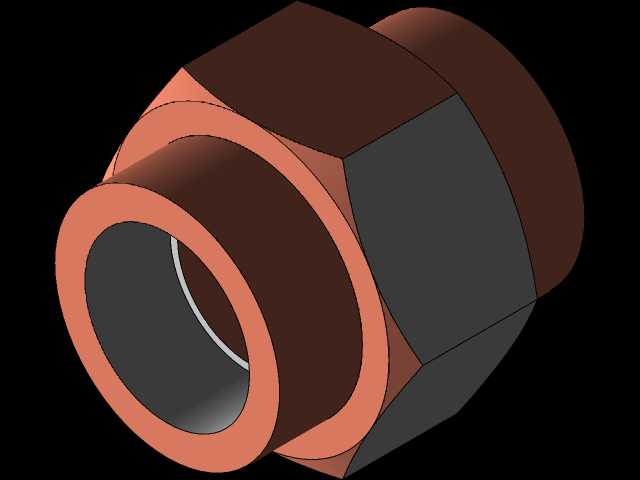

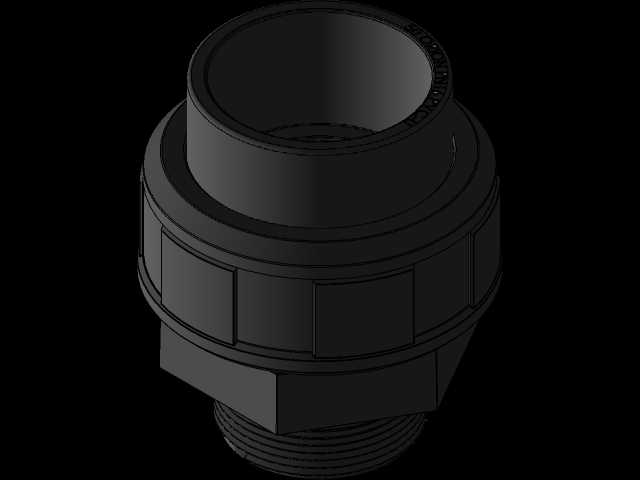

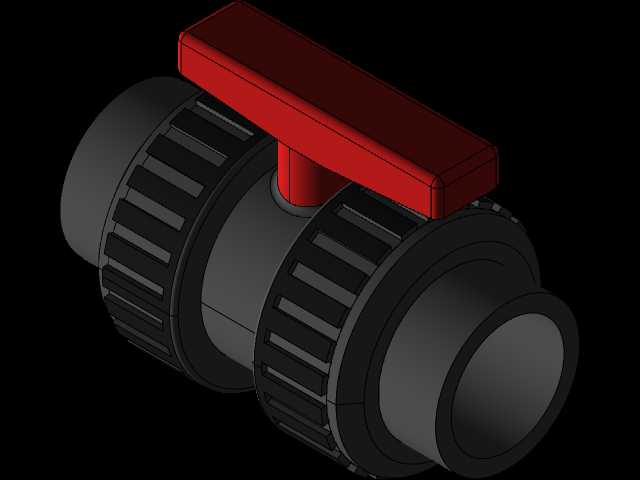

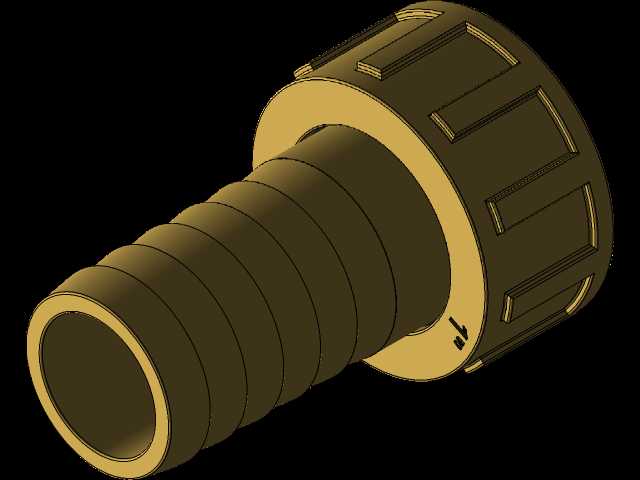

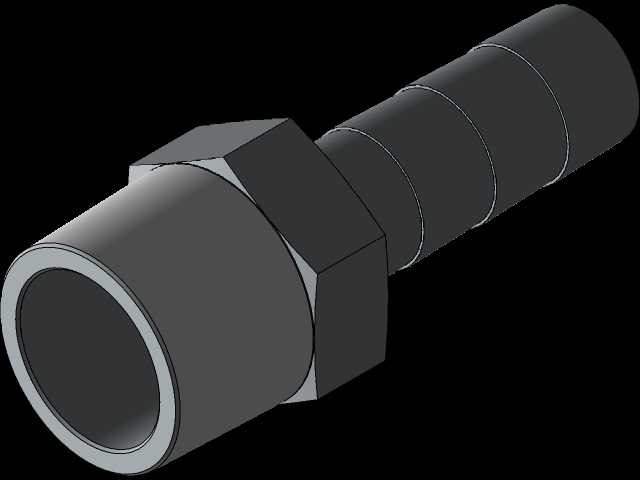

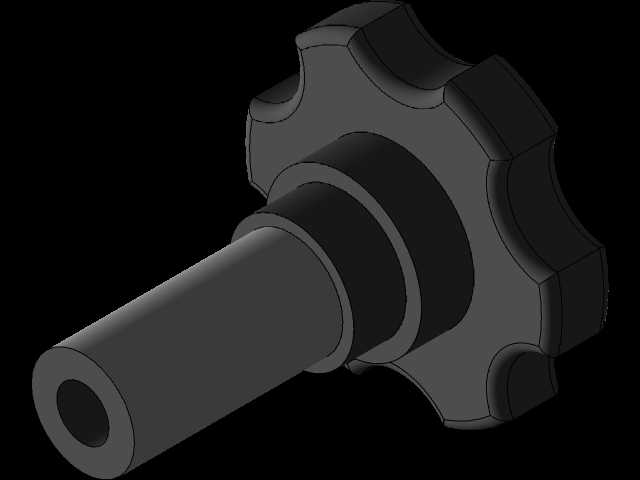

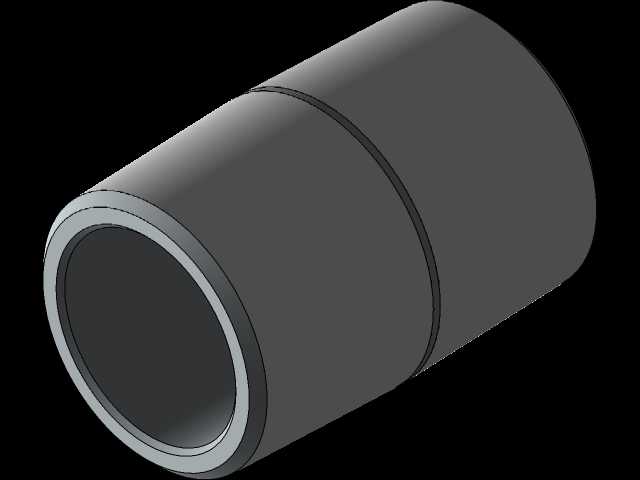

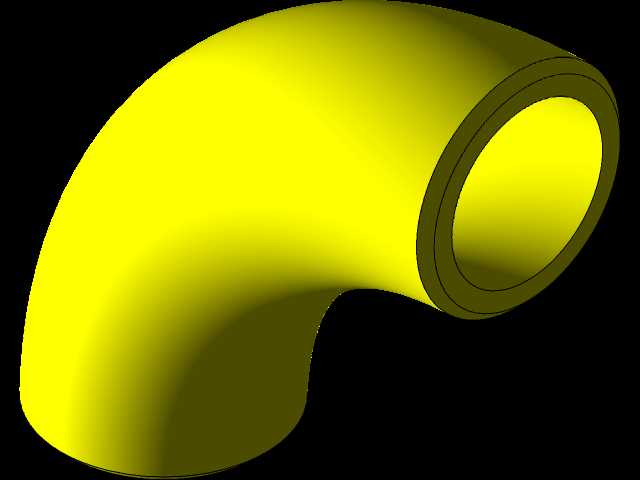

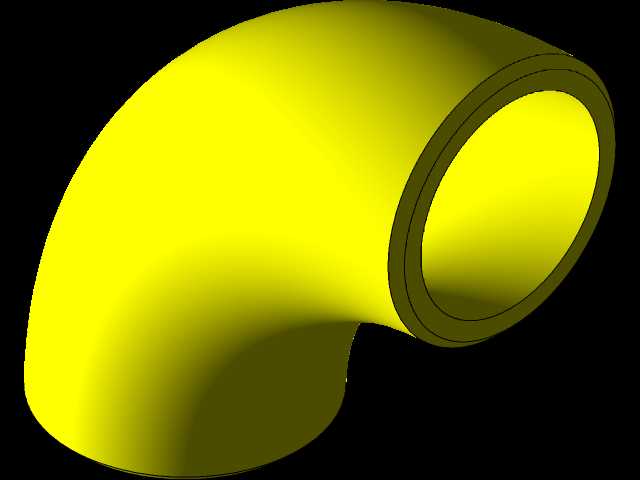

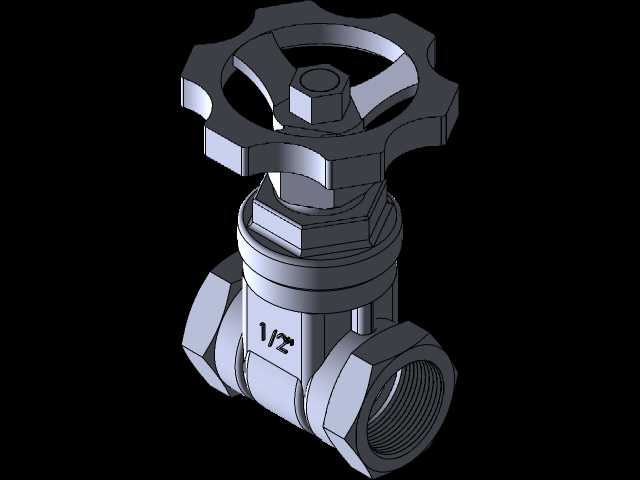

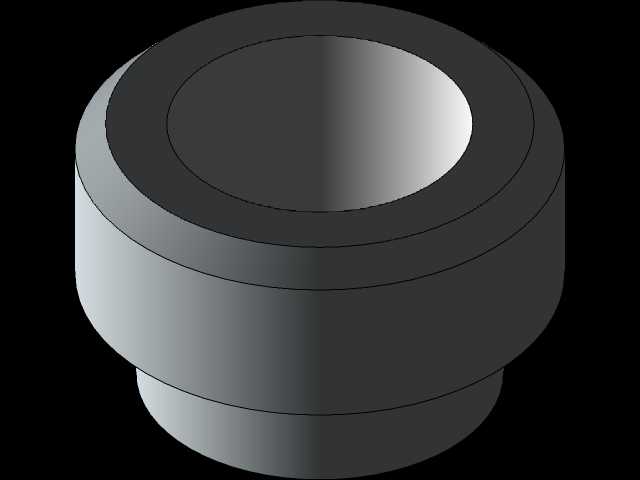

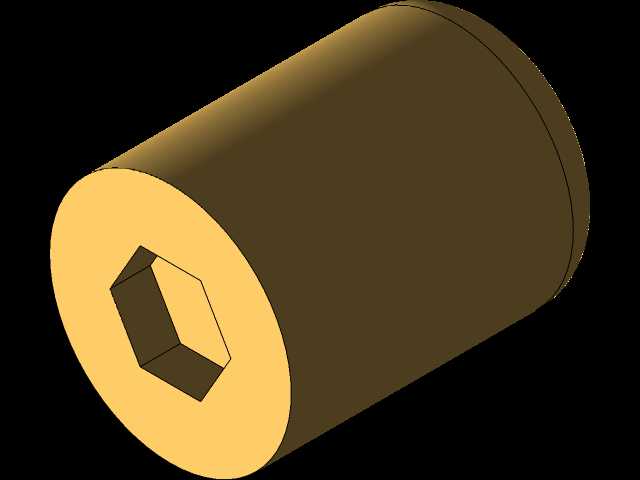

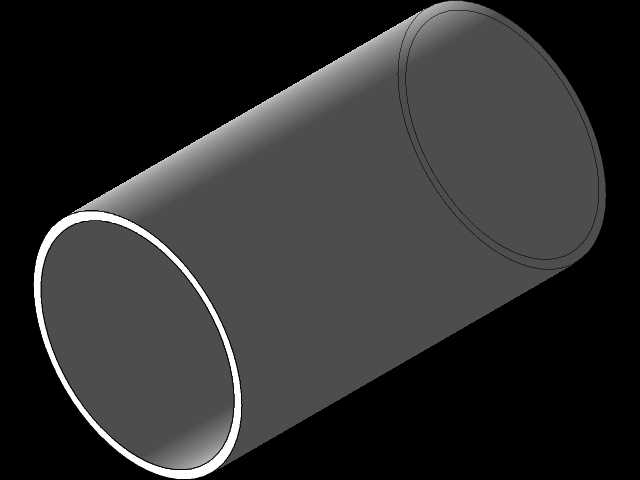

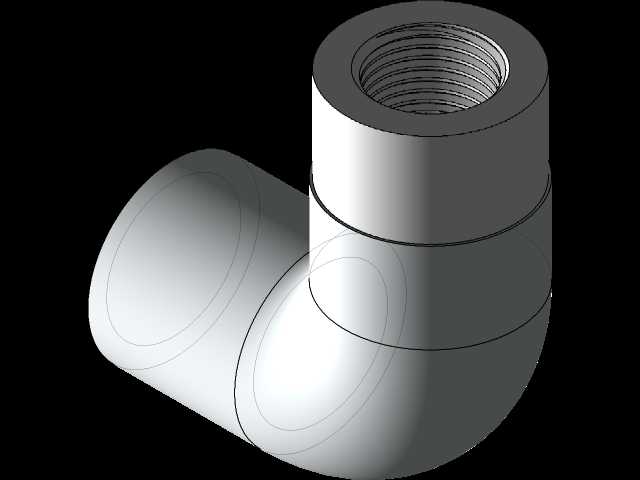

　　从结构设计逻辑来看，整套装置采用分层式的管路布局，底部区域集中布置了流体进出的控制阀门、流量调节组件，包含手动截止阀、流量微调阀以及管路接头，所有阀件的操作手柄均朝向操作人员一侧，操作时无需探身或者调整设备角度，符合人体工程学的实操要求。中部为透明观测段，采用透明耐压管材作为流道主体，外部设置了金属支撑立柱与固定抱箍，既保证透明观测段的同轴度，避免长期使用后管路倾斜影响观测效果，也能为整套管路提供足够的结构刚度，避免流体充压后管路产生晃动。上部为稳流与注入组件，包含稳流腔体、示踪剂注入管路，顶部设置了驱动与调节机构，可控制示踪剂的注入速率，保证示踪线在流场中稳定呈现，不会因为注入速度波动干扰流体本身的流动状态。

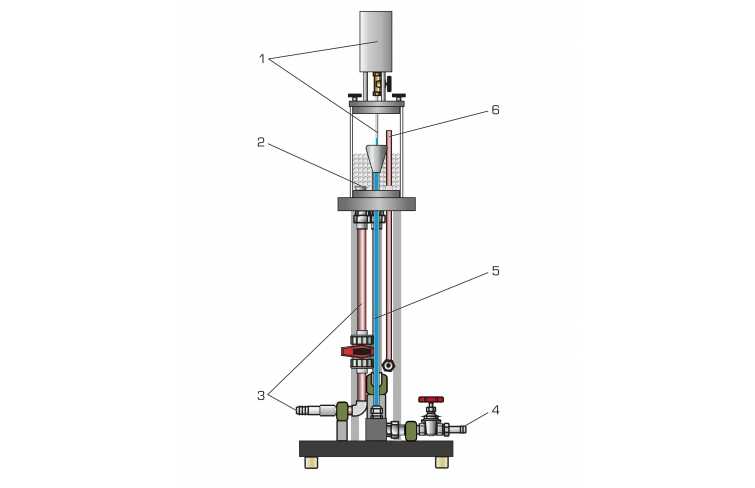

　　在功能实现层面，这套装置可完成不同流速下流体层流、湍流状态的直观演示，通过调节底部进水阀的开度改变管内流体流速，配合顶部注入的有色示踪剂，可清晰观测到示踪线在层流状态下呈稳定直线，随着流速提升逐渐出现波动、最终完全扩散混合的全过程，帮助实训人员直观理解雷诺数的物理意义与流态转变的临界条件。装置上设置的多个取压接口（对应图中标注的各接口位置），还可拓展连接压差测量组件，完成沿程阻力系数测定、局部阻力损失测量等拓展实验，无需额外改装管路结构，一套装置可覆盖多个流体力学基础实验项目。

　　设计过程中充分考虑了教学场景的使用需求，所有与流体接触的金属部件均采用耐腐蚀材质，可兼容常规的示踪剂与实验用水，长期使用不会出现锈蚀污染透明观测段的问题；透明观测段采用快拆式抱箍固定，当内壁出现污渍影响观测时，无需拆卸整套管路即可单独拆下观测段进行清洁维护；底部的支撑框架采用型材焊接结构，所有焊缝处做了打磨钝化处理，没有尖锐棱角，避免实训操作过程中出现磕碰划伤。管路布局上特意将示踪剂管路与主流体管路平行布置，减少管路弯折带来的流场扰动，保证进入观测段的流体处于充分发展的稳定状态，避免因为入口流场紊乱导致实验现象出现偏差，影响教学演示的准确性。

　　安装调试阶段需要重点保证底座的水平度，通过四个调平脚垫调整，使中部透明观测段处于垂直状态，避免因为管路倾斜导致示踪剂受重力影响偏移，无法准确反映真实流态；管路连接时需保证各接头处的密封可靠性，避免实验过程中出现渗漏，影响实验台整洁同时干扰流量参数的准确性；顶部的示踪剂注入机构需要调整注入针的位置，使其处于主流道的中心轴线上，保证示踪剂从流场中心位置注入，不会因为贴壁注入导致示踪线提前扩散。日常使用中，每次实验结束后需要通入清水冲洗管路与观测段，避免示踪剂残留在内壁形成污渍，影响后续的观测清晰度，阀件活动部位定期涂抹润滑脂，保证长期使用后调节依然顺畅，不会出现卡涩或者关闭不严的问题。
