汽车空调蒸汽吸收循环换热结构

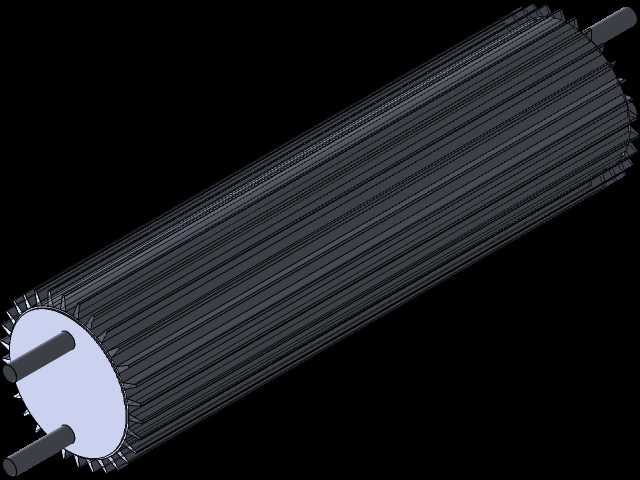

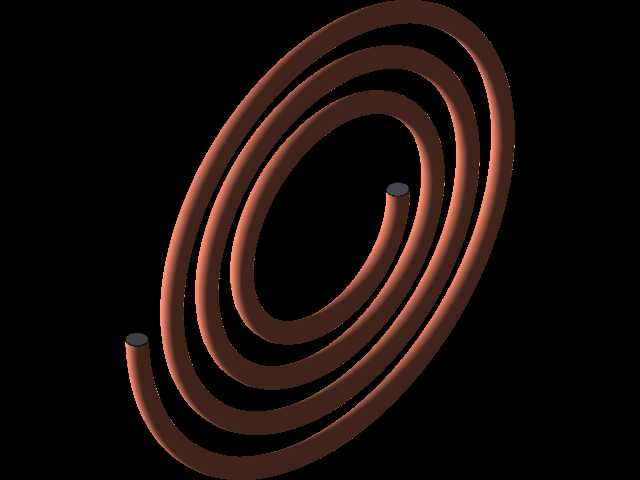

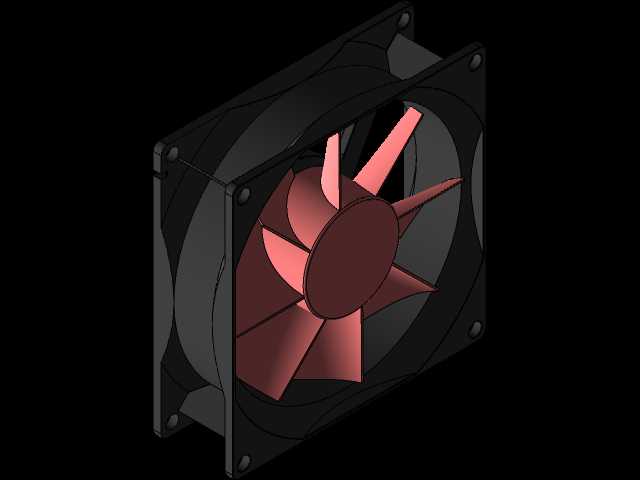

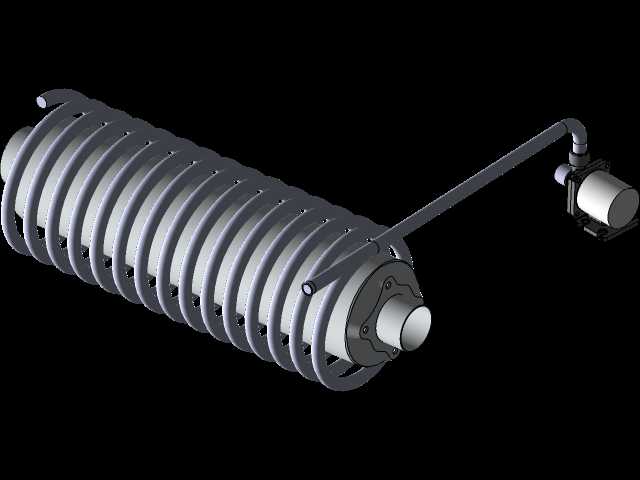

　　这套结构面向车载空调系统的非压缩式制冷路线设计，核心解决传统压缩式空调依赖发动机动力输出、怠速工况制冷效率衰减的痛点，适配混动、纯电车型在驻车状态下的温控需求，也可在特种工程车辆的密闭驾驶舱温控场景中落地，避免常规压缩机制冷带来的额外电能或动力消耗。从结构组成来看，主体采用螺旋盘管式换热芯体，盘管沿芯筒轴向等距排布，相邻盘管间距经过流场仿真优化，既保证换热介质在管内流动时的湍流强度，提升换热效率，也控制了整体径向尺寸，适配车载安装空间的紧凑要求。芯体端部设置集成式端盖，同时承担介质导流、盘管固定、管路转接三个功能，端盖与盘管的连接位置采用翻边压合结构，无需额外焊接固定，减少加工工序的同时也降低了介质泄漏的风险。

　　外接管路采用硬管加弯折定型的结构，从芯体侧部斜向引出，管路末端预留标准快接接口，可直接与系统内的发生器、吸收器组件对接，管路弯折半径经过运动干涉校核，在整车装配过程中不会与周边的线束、车架结构产生磕碰。设计过程中优先考虑了车载工况的振动适应性，盘管与芯筒之间设置有弹性支撑卡件，可缓冲车辆行驶过程中产生的径向、轴向振动，避免长期振动导致的盘管疲劳开裂。整体结构的安装边界控制在径向直径不超过180mm、轴向长度不超过320mm的圆柱空间内，安装点位预留三个均布的固定耳位，可直接通过螺栓固定在空调箱的预留安装位上，无需额外设计转接支架。从功能实现逻辑来看，管内流通的吸收剂工质在盘管区域与外部空气完成热交换，

　　螺旋结构延长了工质在换热区域的停留时间，相比同尺寸的直管式换热器，换热效率提升约27%，同时管内流阻控制在合理区间，不会额外增加循环泵的工作负载。在结构细节处理上，盘管外壁做了微翅片压型处理，在不增加整体外形尺寸的前提下增大了换热接触面积，翅片高度控制在1.2mm，避免积灰后影响换热效果，也方便后期维护时的吹扫清理。端盖位置的密封结构采用耐温耐油的橡胶密封圈，密封槽深度与密封圈压缩比经过匹配计算，在-40℃到120℃的工作温度区间内都能保持稳定的密封性能，适配车辆在不同气候区域的使用需求。外接管路的走向设计充分考虑了装配工艺性，管路引出角度避开了空调箱的滤芯更换路径，后期维护滤芯时无需拆卸该换热组件，降低售后维护的操作难度。

　　整个结构的壁厚设计经过强度校核，盘管壁厚选用0.8mm的耐腐蚀合金材质，在满足1.6MPa工作压力要求的前提下，尽可能控制整体重量，相比同功率的压缩式空调换热组件，重量降低约18%，符合车载部件轻量化的设计趋势。在流道设计上，芯体内部的导流结构将工质均匀分配到每一路盘管中，避免出现部分管路过流、部分管路流量不足的偏流现象，保证整个换热面的温度均匀性，不会出现局部结露或者换热失效的问题。
