迪欧滚筒曲面造型结构设计

　　这款异形滚筒构件的曲面建模，核心是匹配传感检测场景下的物料导向与接触检测需求，在自动化分拣、物料输送的传感工位中，这类非标准回转构件往往承担着物料缓冲、导向限位以及触发传感信号的多重作用，区别于常规等径圆柱滚筒，该构件采用变径曲面过渡结构，能够在物料接触时实现顺滑的导向过渡，避免硬质棱角对物料表面造成划伤，同时曲面的曲率变化经过反复校核，能够保证物料经过时的接触压力均匀分布，减少传感检测过程中因为接触应力不均导致的信号误判。

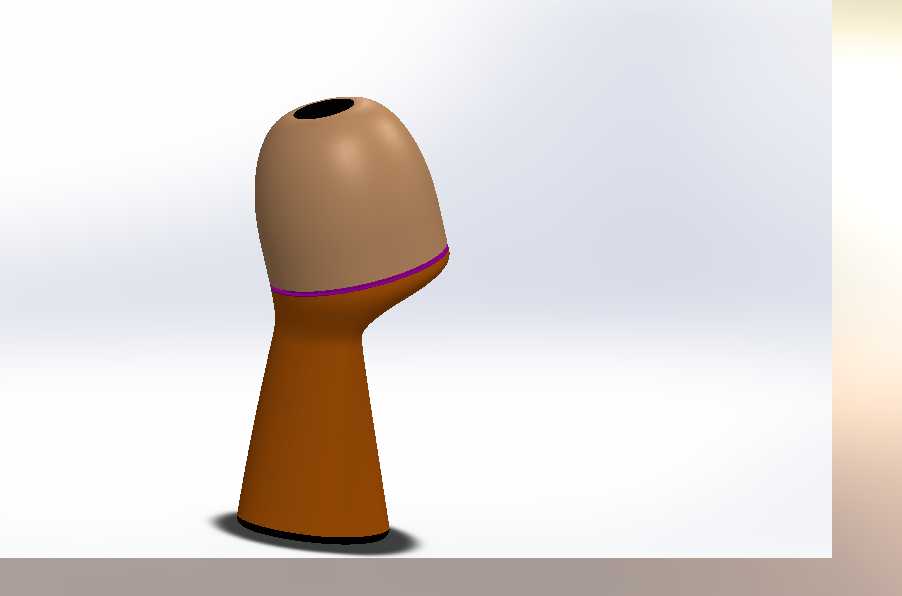

　　从结构设计思路来看，整体采用上下两段式曲面衔接，下段为收窄的锥台支撑结构，底部预留平整安装端面，安装端面的平面度公差控制在0.02mm以内，能够直接与工位支架的安装面贴合固定，不需要额外加装调整垫片，支撑段的锥度经过受力仿真校核，在承受15kg以内的侧向物料冲击力时，结构形变不超过0.05mm，能够保证长期运行下的结构稳定性，不会因为反复冲击导致安装位置偏移，影响传感检测的精度。上段为鼓形曲面工作段，顶部开设内凹安装孔，可内嵌接触式传感探头，孔位与曲面的同轴度公差控制在0.03mm，保证探头安装后与滚筒中心轴线重合，避免偏心导致的检测距离偏差。两段曲面的衔接位置做了R0.8mm的圆角过渡，同时预留环形凹槽可嵌装密封胶圈，能够阻挡工位环境中的粉尘、碎屑进入构件内部，适配多尘、有少量飞溅的工业现场工况。

　　外形尺寸方面，整体高度控制在120mm，底部安装端面直径为38mm，最大外径位于上段曲面中部，直径为52mm，顶部开孔直径为12mm，安装边界上，底部安装孔采用圆周均布的3个M4螺纹孔，孔位分布圆直径为28mm，适配常规的传感工位支架安装尺寸，不需要对现有支架做二次改孔加工，能够直接替换原有常规圆柱滚筒，降低工位改造的成本。曲面建模过程中采用G2连续曲率过渡，所有曲面的斑马纹检测无明显折角，在后续如果需要做注塑或者机加工成型时，能够保证加工走刀顺滑，减少加工表面的刀痕残留，降低后续表面处理的工作量。

　　实际应用中，这类构件多用于轻工产品的分拣输送线传感工位，比如包装物料的到位检测、小型工件的姿态校正工位，曲面的流线型设计能够让物料在经过时自然滑落到检测位置，不会出现卡料、滞料的情况，相比常规圆柱滚筒，该结构的接触面积更大，对于软质包装物料的检测适配性更好，不会因为接触面积过小导致物料局部凹陷，触发错误的检测信号。结构壁厚设计上采用均匀2.5mm壁厚，在保证结构强度的同时尽可能降低构件自重，减少安装支架的承重负担，内壁做了均匀的拔模斜度，若采用注塑工艺生产时能够顺利脱模，若采用铝合金机加工生产，也能减少内部材料去除量，缩短加工周期。

　　在安装适配性上，该构件的支撑段长度经过优化，安装后顶部工作段的高度与输送线辊筒的上表面高度差控制在±1mm范围内，物料从辊筒输送到该滚筒位置时不会出现明显的高度落差，避免物料弹跳影响检测结果。顶部内嵌的传感探头走线可从构件内部的中空通道引出，中空通道直径为8mm，足够容纳常规的传感线缆，同时通道内壁做光滑处理，不会磨损线缆外皮，提升布线的整洁度与线缆使用寿命。曲面表面的粗糙度设计为Ra1.6，既能够保证物料滑动顺畅，又不会因为表面过于光滑导致物料打滑停留，适配纸质、塑料、薄金属等多种材质的物料检测输送需求。
