圆柱多脚式补补便传感配套结构件

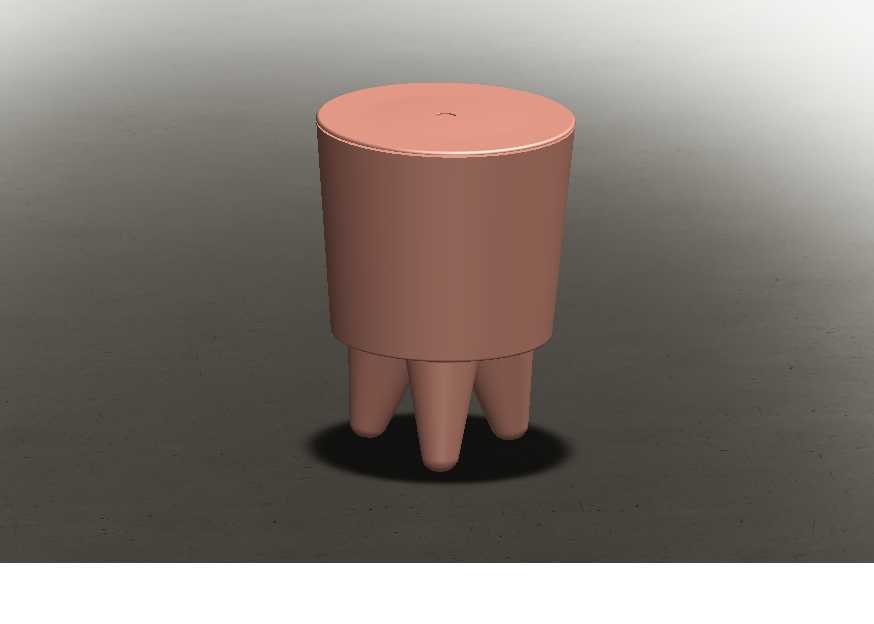

　　这款圆柱多脚式配套结构件，主要面向近距离点位检测类传感场景的安装配套需求，在自动化产线的工位物料到位检测、小型工装的位置反馈、桌面级实验装置的点位触发场景中都能适配。日常产线运行里，很多小空间的传感安装没有合适的固定载体，直接将传感探头固定在型材或者板件上，要么容易受周边设备振动影响检测精度，要么探头突出过多容易被过往的物料、工装剐蹭损坏，这个结构件就是针对这类痛点设计的承载结构。从结构功能来看，上部的圆柱腔体是核心容纳空间，内部可以放置小型的光电、接近类传感核心元件，腔体顶部预留的细小通孔是传感信号的收发通道，不管是光电类的光线透射，还是接近类的感应面外露，这个孔径都能刚好满足信号传输需求，同时不会让过多的粉尘、

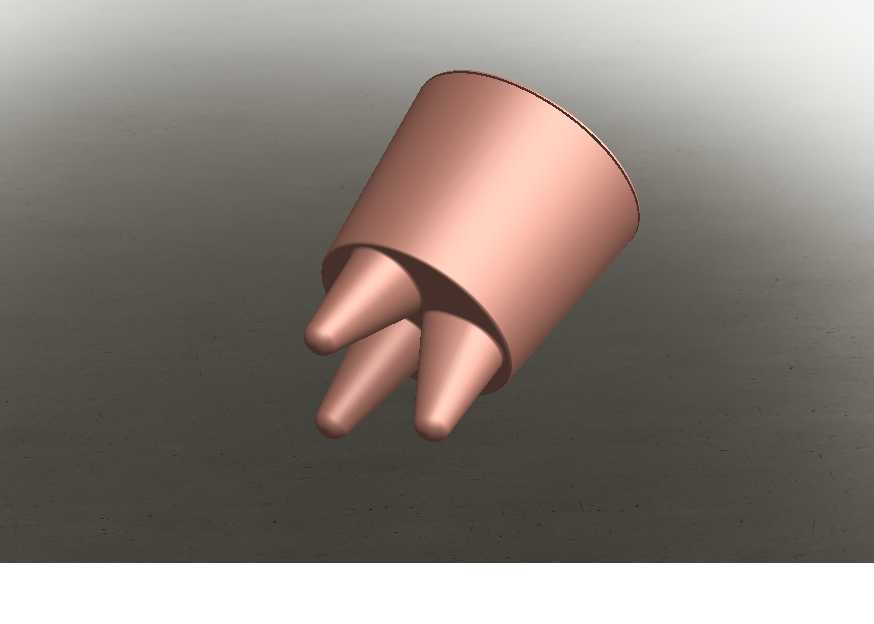

　　切削液溅入腔体内部，给内部元件提供基础的防护。下部的三个支撑脚是整个结构的安装定位核心，三个支脚呈120度均匀分布在圆柱腔体的底部边缘，这种三点支撑的结构天生具备自稳性，不需要额外做找平调整，只要三个支脚的底面贴合安装基准面，整个上部腔体就会保持垂直状态，不会出现倾斜导致的传感检测角度偏移。支脚的长度经过匹配设计，既可以让腔体底部和安装面之间留出足够的走线空间，方便内部传感元件的线缆从支脚之间的空隙引出，顺着安装面的线槽排布，不会出现线缆被压在结构底部导致的外皮磨损、信号干扰问题，同时支脚的端面做了小平面处理，安装时可以通过点胶或者微型螺丝直接固定在亚克力板、铝型材端面、3D打印工装基板上，不需要额外制作安装法兰，大幅降低小场景下的安装改造成本。设计过程中，圆柱腔体的壁厚做了均衡考量，壁厚控制在既能保证结构强度，又不会因为壁过厚导致整体重量偏大的区间，毕竟这类小型传感配套件很多时候是安装在轻质工装或者移动小滑台上，过重的话会增加滑台的负载，影响移动定位精度。腔体的内部直径按照常用的微型传感探头的外径做了适配预留，内壁做了轻微的拔模斜度，不管是做注塑量产还是3D打印打样，都能顺利脱模，不需要额外做抽芯结构，降低加工难度。三个支脚和圆柱腔体的连接位置做了圆角过渡，避免直角位置出现应力集中，不管是安装时的按压受力，还是设备运行过程中的长期振动，都不会在连接位置出现断裂问题。从安装边界来看，整个结构的最大外径就是上部圆柱的直径，

　　安装时只要在基准面上留出直径比圆柱外径大5mm左右的圆形空间，就能完成整个结构的放置固定，三个支脚的外边缘不会超出圆柱的最大外径范围，不会和周边相邻的其他传感元件、工装结构产生干涉。支脚的高度决定了整个结构的总高度，在实际选型适配时，可以根据需要的检测高度调整支脚长度，不需要改动上部腔体的结构，就能适配不同的检测距离要求，比如检测距离稍远的场景可以加长支脚让探头位置更高，近距离检测场景可以缩短支脚降低整体重心，提升安装稳定性。在实际产线应用里，这类结构件还能适配小型实验设备的液位检测、料仓缺料提醒的传感安装，把结构件固定在料仓外壁的对应点位，内部放入光电探头，就能通过顶部的通孔检测料仓内的物料是否到达指定位置，

　　三个支脚可以卡在料仓的加强筋位置，不需要在料仓壁上打孔安装，避免破坏料仓的密封性能。还有桌面级的小型分拣装置，很多分拣工位的物料到位检测需要把探头安装在传送带侧面，这个结构的圆柱腔体可以刚好卡在传送带支架的预留槽里，三个支脚搭在支架表面，不需要额外做固定支架，就能快速完成探头的安装调试，后期更换探头时只需要把腔体里的探头抽出来更换即可，不用拆卸整个固定结构，大幅缩短设备维护的时间。结构的外表面做了哑光处理设计，避免光滑表面反射周边的光线，对光电类传感器的检测信号产生干扰，尤其是在多光源的车间环境里，哑光表面不会产生杂散光反射，能有效降低传感检测的误触发概率。腔体顶部的通孔边缘做了微小的倒角，不会刮伤穿入孔内的传感探头表面，也不会在安装探头时把探头的外皮割破，提升装配过程的安全性。三个支脚的内侧做了弧形过渡，不会有尖锐的棱角，安装调试时操作人员徒手调整位置也不会被划伤，符合小型工业配件的安全设计要求。
