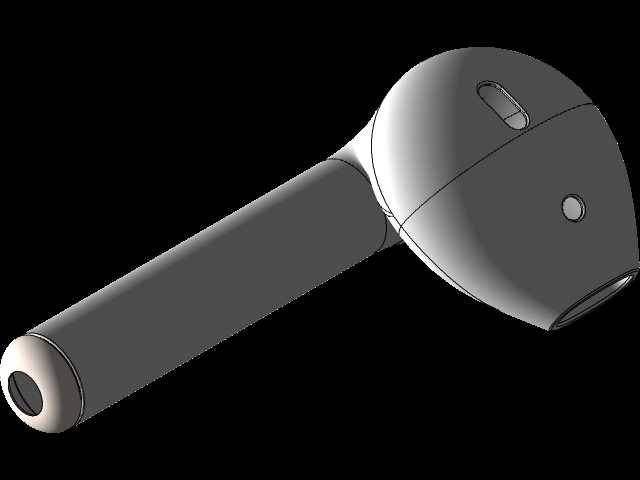

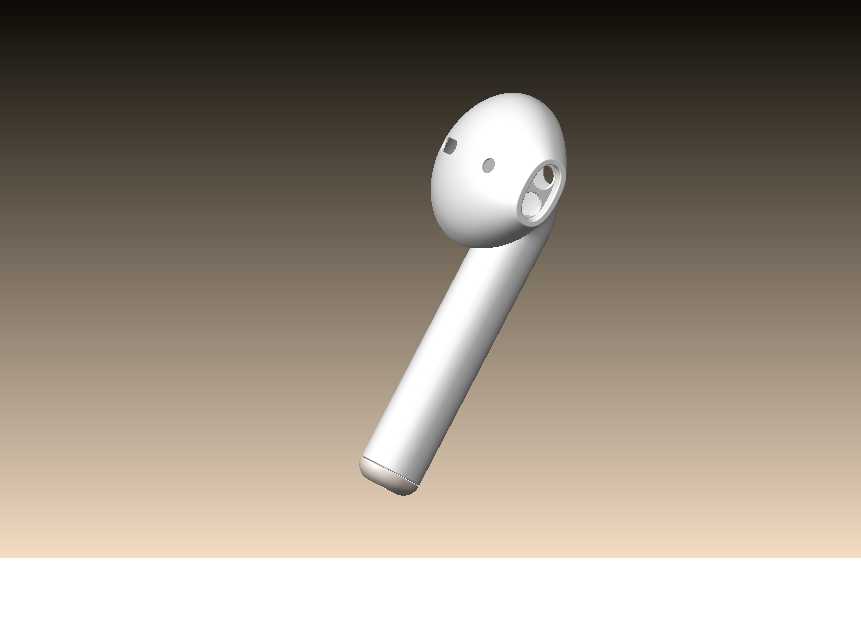

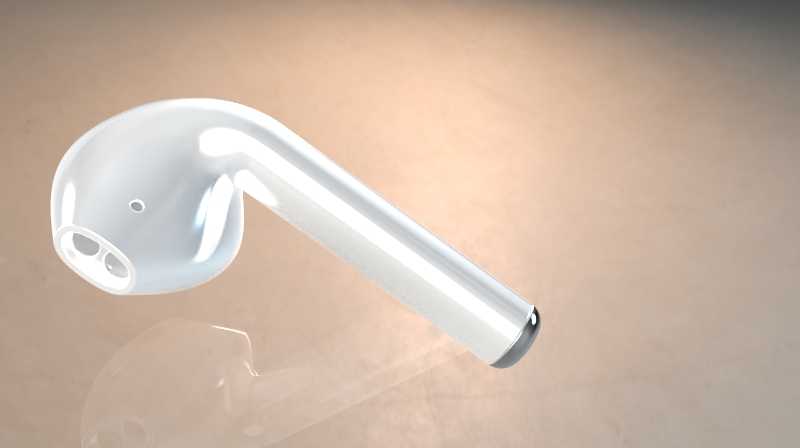

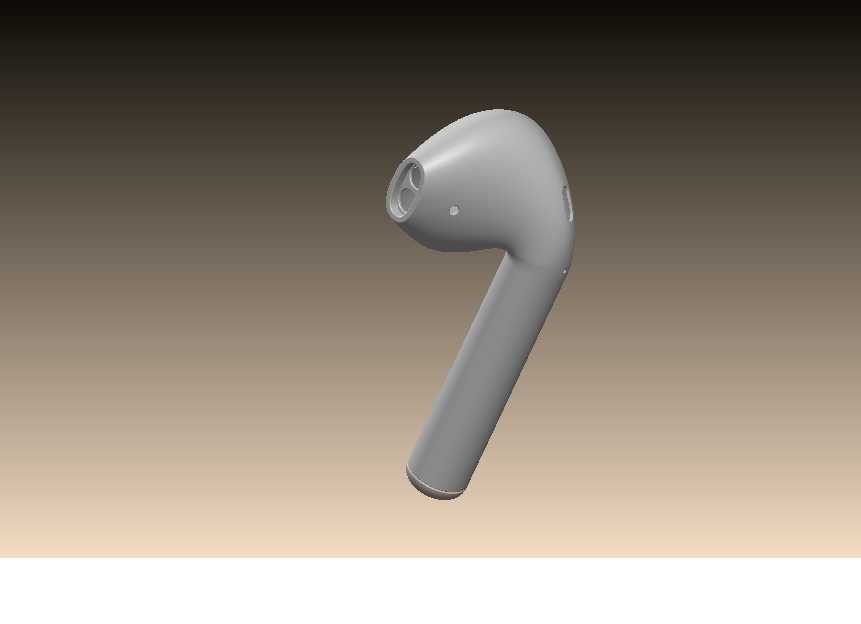

半入耳式TWS耳机腔体外观结构三维建模

　　本次建模的半入耳式耳机腔体，核心服务于个人消费音频穿戴场景，日常使用中直接贴合人体耳甲腔区域，承担声学输出、内部元器件承载、佩戴贴合度适配的多重作用。建模过程中首先锚定实际佩戴的人机边界，整体柄部长度控制在32mm左右，腔体最大外径控制在15.8mm，柄部截面为渐变椭圆结构，从腔体衔接处的10.2mm7.8mm逐步收窄至尾端的8.5mm6.2mm，完全适配多数成年用户的耳屏与对耳屏之间的夹持间隙，避免长时间佩戴产生的挤压胀痛感。从功能特性维度看，腔体前端的出声管位置做了1.2mm的环形凸台结构，用于后续装配防尘调音网，凸台内径4.2mm，出声孔采用中心直孔加侧部泄压孔的组合设计，直孔负责中高频声波的直接传导，侧部0.

　　8mm的泄压孔平衡腔体内外气压，避免佩戴时的闷堵感，同时优化低频段的声学响应曲线。腔体侧面的0.6mm直径小圆点为触控感应区域的定位标识，建模时预留了0.3mm的下沉深度，后续可通过丝印或IML工艺实现触控标识的附着，不会额外增加腔体的外形凸起，保证外表面的顺滑度。设计思路上没有采用规则的回转体结构拼接，而是通过多段曲率连续的G2曲面完成整体过渡，腔体与柄部的衔接处做了R3.5的大圆角顺滑过渡，既避免了直角接缝带来的注塑成型缺陷，也能在佩戴时更好贴合耳轮脚的生理曲线，减少佩戴滑落的概率。建模过程中同步考虑了内部元器件的安装边界，腔体内部预留了10mm直径的动圈单元安装位，柄部内部预留了6mm直径的锂电池放置空间，

　　同时在尾端预留了2mm直径的充电触点安装孔位，所有内部结构的壁厚统一控制在1.2mm，既满足PC+ABS材质注塑成型的壁厚要求，避免缩痕、缺胶等工艺问题，也能控制整体重量在4.2g以内，符合轻量化佩戴的设计要求。出声管的轴线与腔体主轴线呈17度夹角，这个角度是基于大量人体耳道扫描数据得出的适配角度，能够让出声方向正对耳道入口，减少声波在耳甲腔内的漫反射损耗，提升实际听感的清晰度。腔体尾部的合模线位置设置在柄部的侧面中线处，建模时做了0.05mm的断差预留，方便后续模具加工时的飞边处理，不会在用户可见的正面区域留下合模痕迹，提升产品的外观质感。整体曲面建模过程中严格控制曲面的控制点数量，所有曲面的曲率变化率控制在0.1以内，避免后续曲面加厚、模具分型时出现曲面破损、褶皱的问题，同时为后续的表面处理工艺预留基础，不管是哑光磨砂还是高光UV喷涂，都能保证表面质感的均匀性，不会出现光影扭曲的外观缺陷。
