滚筒式多级筛分网格分选设备结构

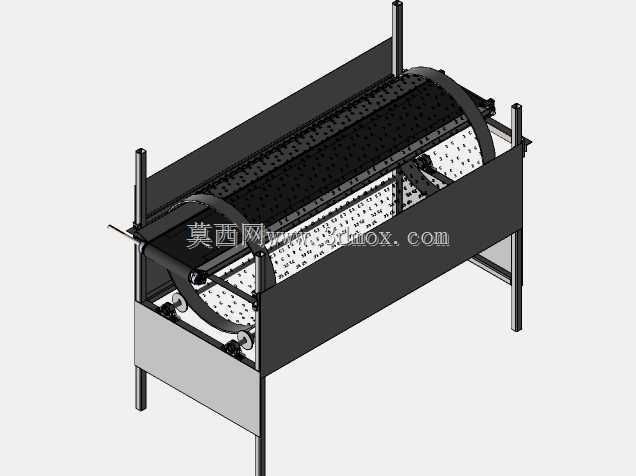

　　该滚筒式网格分选结构主要面向散状颗粒物料的粒度分级作业场景，常见于农产品初加工、固废分拣、轻工原料预处理工段，可实现不同粒径物料的连续化分级输出，替代传统平面振动筛在易缠绕、易卡料物料处理场景下的应用短板。设备核心筛分功能由带多孔网格的卧式转筒实现，转筒表面的网格孔径沿物料输送方向逐级变化，进料端网格孔径最小，沿出料方向逐步增大，物料进入转筒后随筒体转动不断翻滚、抛落，小于对应段网格孔径的物料会透过网格落入下方接料槽，大于孔径的物料则沿筒体轴向向前输送，最终从末端出料口排出，一次性完成多档粒度的物料分级。从结构设计逻辑来看，整体采用框架式方管焊接机架作为承载基础，四根立式支撑腿通过底部横撑连接形成稳定支撑结构，

　　机架中部设置两组托轮组件，分别承托转筒两端的滚圈，将转筒的转动摩擦转化为滚动摩擦，降低驱动阻力的同时避免转筒运行过程中出现径向跳动；转筒的驱动端设置转轴与轴承座，可配套减速电机实现低转速转动，转速通常控制在15-30r/min区间，既保证物料有足够的翻滚频次提升筛分效率，又避免转速过高导致物料受离心力贴附筒壁无法下落。转筒外部设置半包围式挡料罩，挡料罩采用薄钢板折弯成型，覆盖转筒上半周区域，避免物料翻滚抛落过程中溅出设备外部，同时引导透过网格的物料沿挡料罩内壁滑落至对应接料区域；挡料罩与机架采用螺栓连接，可快速拆卸，方便日常清理网格缝隙中卡滞的物料，也便于更换不同孔径的转筒以适配不同物料的筛分需求。安装边界方面，

　　设备整体为卧式长条形布局，长度方向尺寸根据筛分档位数量调整，常规三档筛分规格的设备长度约1.8m，宽度方向包含两侧支撑腿与挡料罩外沿约0.8m，设备总高度约1.2m，安装时需保证机架水平度偏差不超过1mm/m，避免转筒转动过程中出现轴向窜动；设备进料端需配套进料溜槽，溜槽出口伸入转筒内部100-150mm，保证进料时物料直接落入转筒内部，不会撒落到挡料罩与转筒的间隙中；接料区域需根据各段网格的落料范围设置分隔板，分隔板高度需延伸至距离转筒外壁20-30mm位置，既避免不同粒度等级的物料混料，又不会与转动的转筒发生干涉。设计过程中针对易卡料的问题，转筒网格采用冲压成型的光滑孔边，无毛刺与锐角，同时转筒下方可设置毛刷辊，

　　毛刷与转筒外壁接触，随转筒转动自动清理网格缝隙中卡滞的颗粒，无需人工频繁停机清理；针对不同物料的特性，转筒的网格开孔率控制在35%-45%区间，开孔率过高会降低转筒整体结构强度，开孔率过低则会降低筛分效率，实际设计时可根据物料的堆积密度、磨损性调整网格厚度与加强筋布局，对于磨损性较强的物料，可在转筒内壁加装可更换的耐磨衬板，延长核心部件的使用寿命。设备的轴向限位通过托轮侧边的挡边实现，挡边与滚圈侧面预留2-3mm间隙，既限制转筒的轴向窜动，又避免运行过程中出现卡滞；支撑腿底部可设置可调脚杯，方便安装时调整整机水平，也可配套减震垫降低设备运行过程中的振动传递。
