惠特沃思快速返回机构教学演示装置

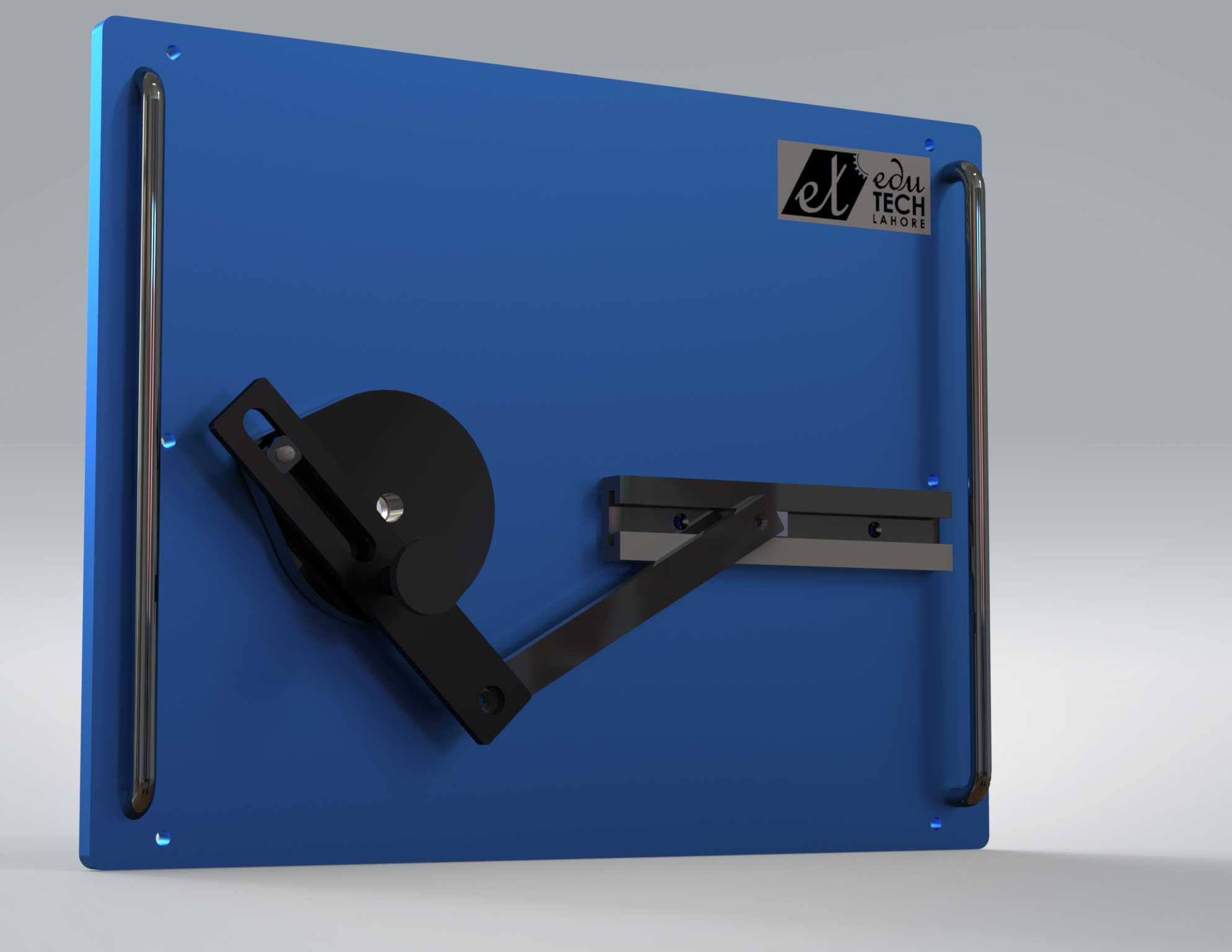

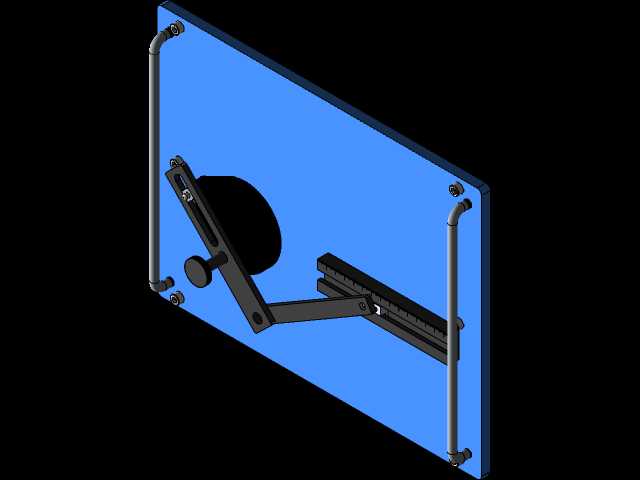

　　在机械原理教学、非标机构验证场景中，这类快速返回装置常被用于演示急回运动的核心特性，帮助设计人员直观理解从动件工作行程与回程的速度差逻辑，为刨床、插床等需要非等速往复运动的设备提供机构选型参考。整套装置采用底板集成安装形式，所有运动构件均布置在同一安装平面上，底板预留的固定孔位可直接适配教学实验台的T型槽安装间距，无需额外加工转接板即可完成固定，安装边界控制在常规实验台的有效承载范围内，不会出现构件运动时超出台面的干涉问题。从功能实现来看，该机构通过曲柄的连续回转运动，带动连杆驱动摆杆做往复摆动，摆杆末端连接的滑块可沿导轨做直线往复运动，工作行程阶段曲柄转过的圆心角更大，对应从动件移动速度更平缓，满足切削类工序的匀速进给需求；

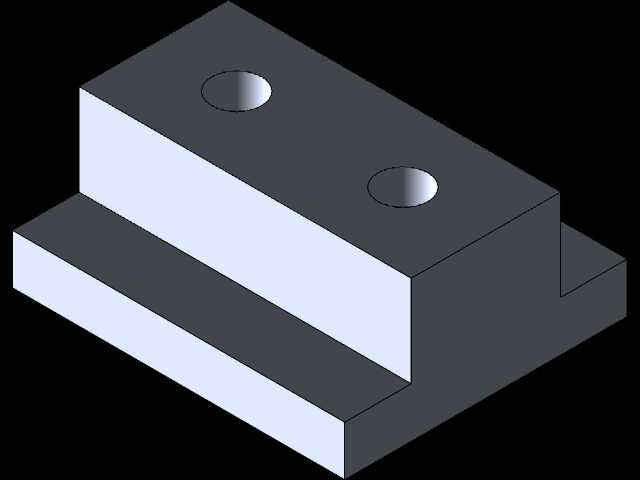

　　回程阶段曲柄转过的圆心角更小，从动件可快速退回初始位置，有效缩短非工作行程的耗时，提升设备整体运行效率。设计过程中，各铰接点均采用耐磨销轴配合衬套的结构，避免长期往复转动出现的间隙过大问题，曲柄的回转中心与摆杆的回转中心间距经过严格核算，确保急回系数处于常用的合理区间，既不会因速比过大导致回程冲击过强，也不会因速比过小失去快速返回的实际意义。构件的外形设计充分考虑了运动包络空间，摆杆的长度、连杆的铰接点位置均经过运动仿真验证，全程运动中不会出现构件与底板、导轨的硬干涉，导轨上附带的刻度标识可直接读取从动件的行程长度，配合曲柄端的角度刻度盘，能够实时对应曲柄转角与从动件位置的关系，方便教学过程中记录运动参数。在实际工程应用中，

　　这类机构的核心参数可根据设备的行程需求做等比例缩放，铰接点的位置调整可改变急回系数的大小，适配不同加工工况对往复速度的要求，安装时只需保证各回转副的轴线垂直于安装底板，即可避免运动卡滞问题，日常维护仅需定期在铰接点加注润滑脂，就能保证长期运行的精度稳定性。整套装置的结构没有冗余构件，所有受力路径均经过简化，曲柄传递的扭矩通过连杆直接作用于摆杆，传动效率较高，运动过程中的惯性力也通过构件的对称布局做了部分平衡，运行时的振动幅度控制在较低水平，适合在教学实验室、机构研发验证场景中长期使用，也可作为小型专用设备的主运动机构直接做适配改造，无需重新搭建核心运动逻辑。
