EM-101质量弹簧传感系统结构设计

　　在工业力学检测、振动测试、精密称重以及教学实验装置的搭建场景中，质量弹簧系统是极为常见的核心力学单元，这套EM-101质量弹簧结构的设计，完全围绕力学信号的稳定传递、线性形变输出的核心需求展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现。从实际应用场景来看，这类结构常被集成在小型力学传感模组、振动实验台架、物料动态称重模块中，作为力-位移转换的核心载体，其输出的线性形变数据可直接对接位移传感元件，完成力值、振动加速度、质量参数的换算，在高校力学实验教具、工业在线检测工位、小型精密测试设备中都有广泛的适配空间。

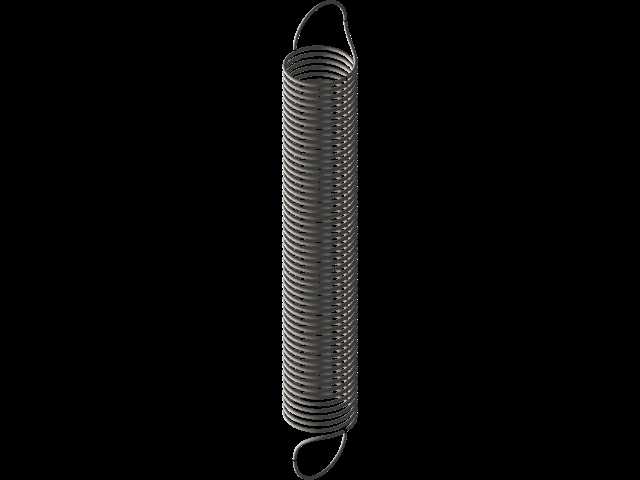

　　设计过程中首先要考量的是弹簧的选型匹配，弹簧的刚度系数需要和配套的质量块参数形成匹配的固有频率区间，避免在常规工作频段内出现共振失真，同时质量块的导向结构做了同轴度约束，整个运动副的间隙控制在0.02mm以内，防止质量块在往复运动过程中出现卡滞、偏磨，保证形变输出的线性度。整套结构的安装边界做了标准化设计，底部的安装基座预留了通用的螺孔定位尺寸，可以直接固定在标准型材架或者实验台面板上，不需要额外做转接件加工，降低集成适配的成本。

　　从结构细节来看，质量块的外形做了轻量化的等强度设计，在保证足够安装刚度、避免自身形变影响检测精度的前提下，尽可能降低非必要的质量冗余，让整个系统的响应速度更快，动态检测过程中的滞后误差控制在更小的范围内。弹簧的两端固定结构采用了嵌入式定位设计，避免弹簧在往复伸缩过程中出现端部脱出、歪斜的问题，同时导向轴的表面做了低粗糙度处理，和质量块内的导向衬套配合，长期往复运动的磨损量极小，能够保证长期使用后的精度保持性。

　　在实际选型适配时，需要注意这套结构的安装空间预留，整体的径向尺寸要留出至少5mm的周边间隙，避免运动过程中和周边的布线、其他结构件产生干涉，轴向的安装空间要预留出弹簧最大压缩量1.5倍的安全距离，防止过载情况下弹簧压并导致结构损坏。这套结构的设计没有采用复杂的特殊加工工艺，所有零部件都可以通过常规的机加工、标准件采购完成装配，后期维护时弹簧、导向衬套这类易损件都可以快速更换，不需要整体拆解整个模组，维护成本很低。

　　针对不同的应用场景，这套结构的参数可以做灵活调整，比如用于高频振动检测场景时，可以更换刚度更高的弹簧、搭配质量更小的质量块，提升系统的固有频率，拓宽有效检测频段；用于静态称重或者低频振动检测场景时，可以更换刚度更低的弹簧，提升小力值检测的分辨率。导向结构的润滑预留了注油空间，长期在高湿、多尘工况下使用时，可以加装防尘护套，避免粉尘进入导向副造成磨损加剧。整个结构的质量分布做了同轴对中设计，运动过程中不会产生额外的偏心力矩，输出的位移信号和受力方向保持高度同轴，从根源上减少了检测的系统误差。
