高压灭菌器配套锁止连接结构

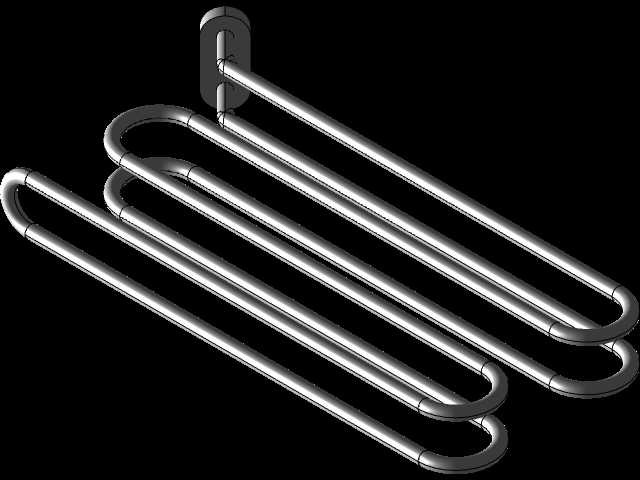

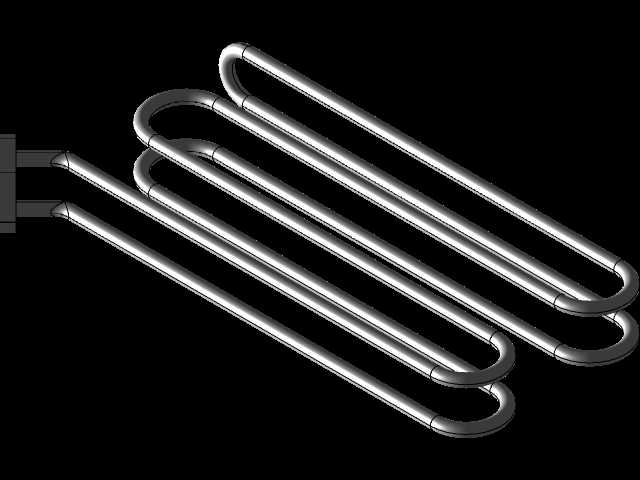

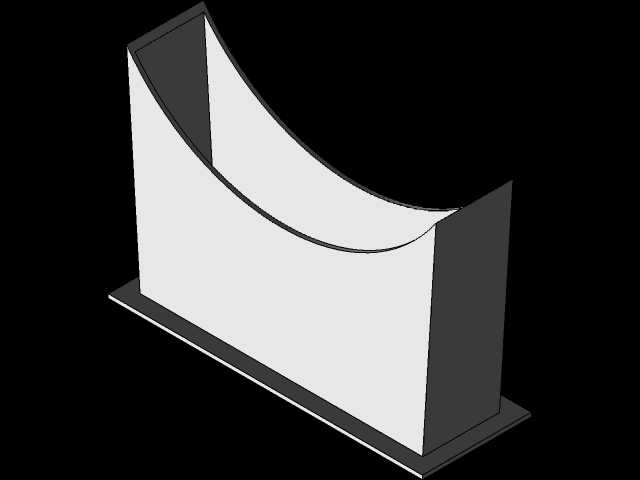

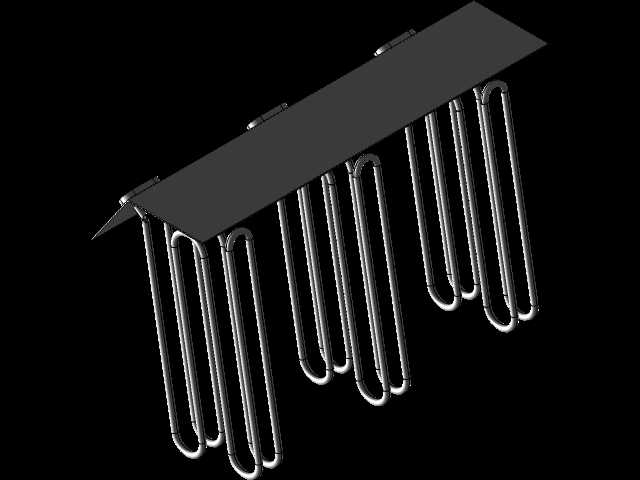

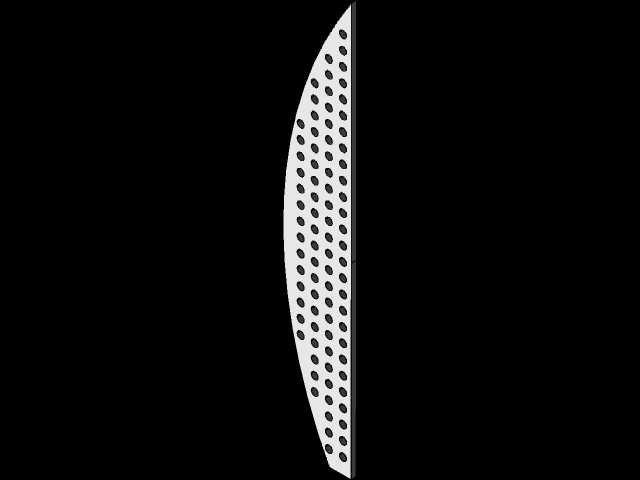

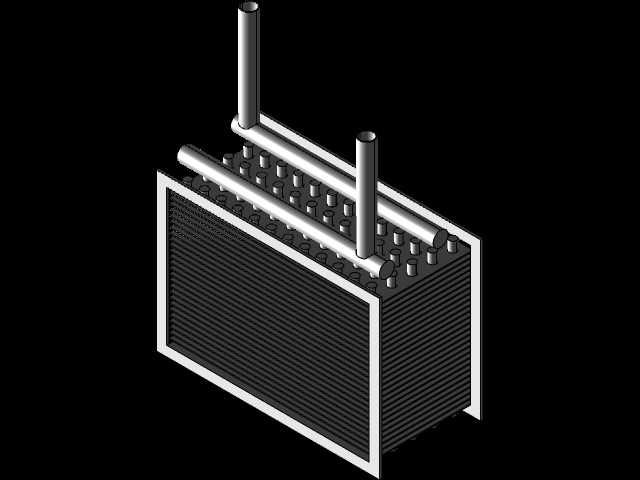

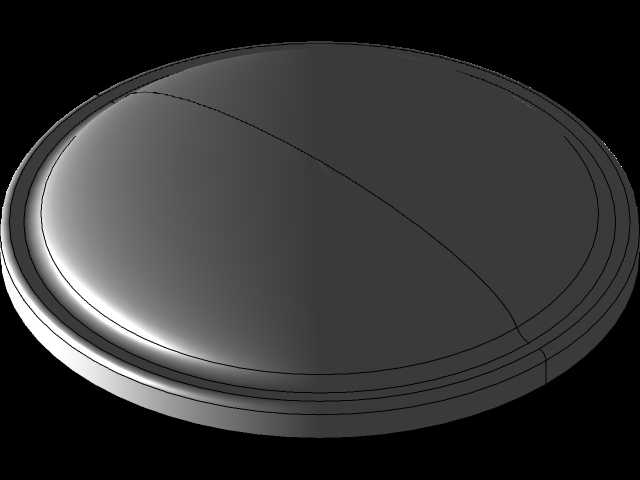

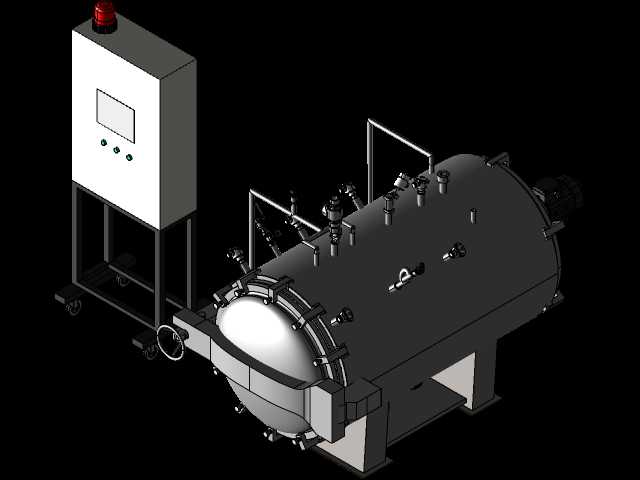

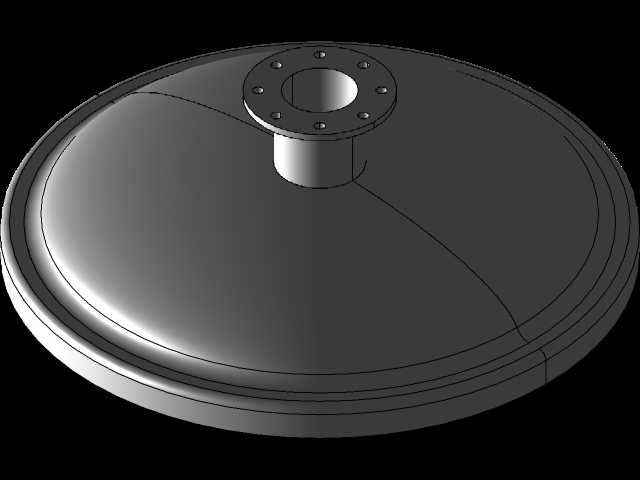

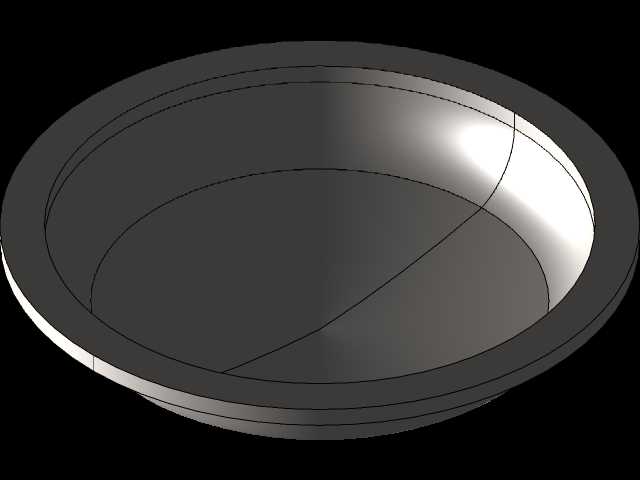

　　在生物实验室、制药生产车间、医疗消毒供应中心的日常作业流程里，高压灭菌器是承担湿热灭菌核心功能的关键设备，其舱门的锁止可靠性、部件连接的稳固性直接关系到灭菌过程的压力密封安全，一旦锁止结构失效，高温高压蒸汽泄漏会直接造成作业安全隐患，也会导致灭菌腔室内压力不达标，无法完成对器械、培养基、医用耗材的合格灭菌处理。本次呈现的结构件，是高压灭菌器舱门侧装的锁止连接组件，主要承担舱门闭合后的位置锁定、配合密封胶条维持腔室压力边界的作用。

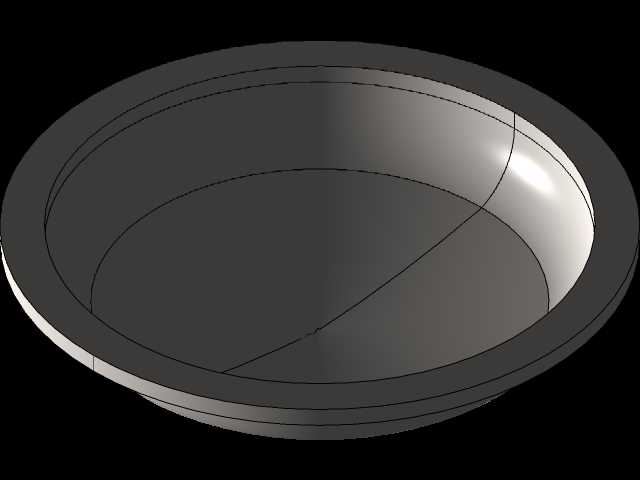

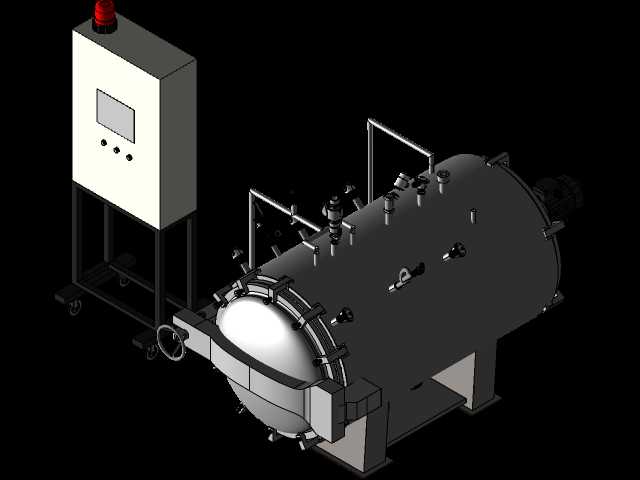

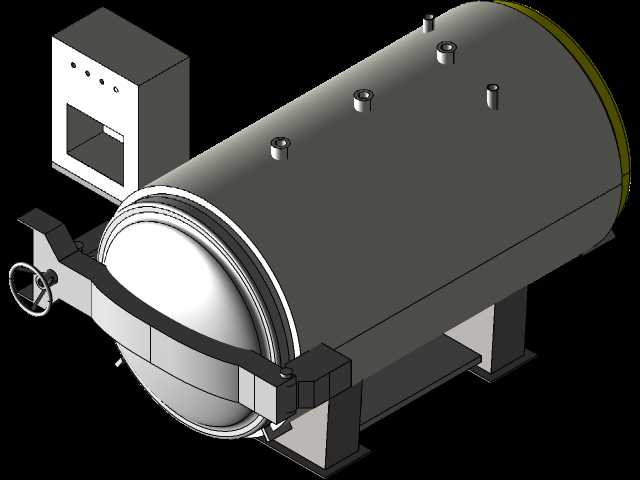

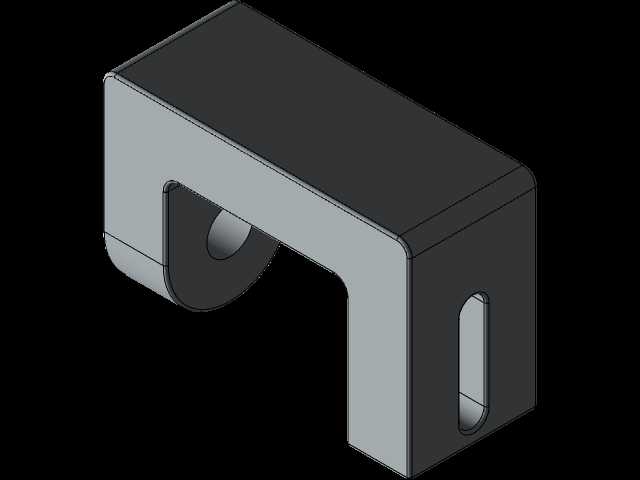

　　从实际使用场景的需求出发，该结构在设计时优先考虑了操作便捷性与长期使用的结构强度，整体采用L型折弯的主体构型，主体部分采用矩形截面的块状结构，一侧伸出的钩状结构可与灭菌器舱体上的对应锁扣座配合，实现舱门的勾连锁定，避免带压状态下舱门被内部蒸汽压力顶开。结构上集成的Φ15开槽销是核心的铰接承载部件，开槽销的开槽设计可在装配后通过卡簧或者开口销实现轴向限位，防止铰接部件在反复开关门的往复动作中出现窜动脱落，销体直径选取15mm的规格，是经过反复受力校核确定的，能够承受舱门开关过程中的剪切力与带压状态下蒸汽作用在舱门上的轴向推力，不会出现销体变形、断裂的问题。

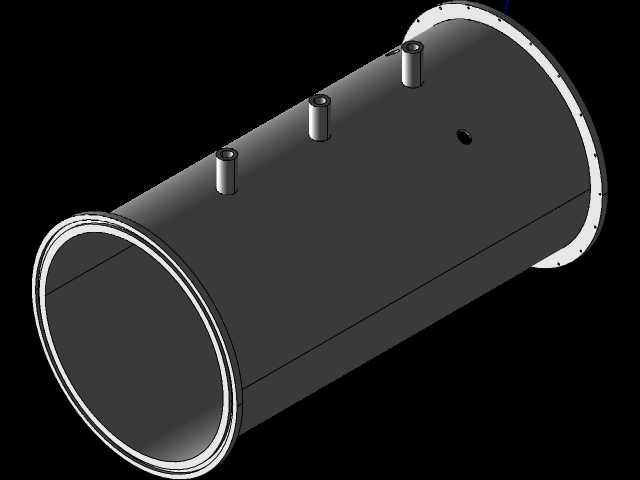

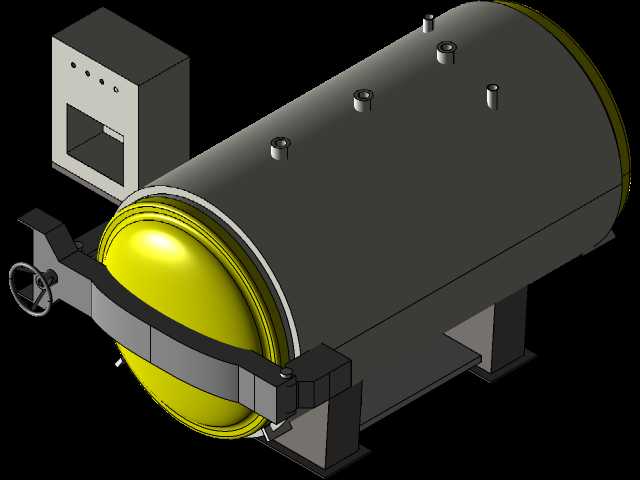

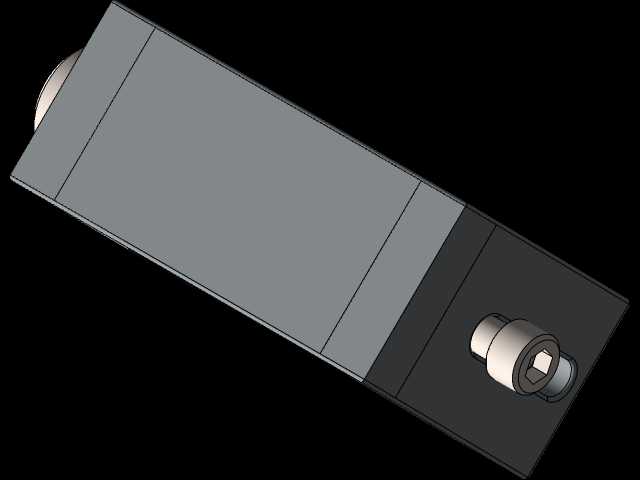

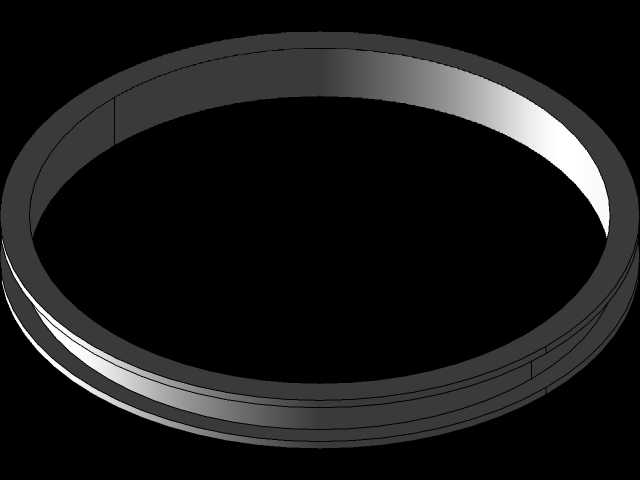

　　在安装边界的考量上，该组件的主体块厚度、伸出钩体的长度都严格匹配常规立式、卧式高压灭菌器的舱门侧部安装空间，不需要对原有灭菌器的舱门钣金结构做额外的扩孔或者切割改造，可直接通过主体块上预留的安装孔位，使用标准螺栓固定在舱门内侧的加强筋位置，安装时仅需保证开槽销的轴线与舱门转轴轴线保持平行，即可确保锁止动作的顺畅，不会出现卡滞、锁止不到位的情况。组件端部设置的带槽调节螺栓，可用于微调锁止的啮合深度，在密封胶条出现长期使用老化压缩量变化时，通过旋转该调节螺栓即可调整钩体与锁座的配合紧度，保证密封胶条的压缩量维持在合理区间，既不会因为压缩量不足导致蒸汽泄漏，也不会因为压缩量过大造成胶条过早疲劳失效、开关门操作阻力过大。

　　从结构设计的细节来看，该组件的所有棱边都做了圆角倒钝处理，避免装配和后期维护过程中尖锐边角划伤操作人员，主体结构的壁厚选取充分考虑了铸造或者机加工的工艺可行性，不存在壁厚突变导致的应力集中问题，在钩体与主体连接的受力关键位置做了局部加厚处理，能够承受长期反复锁止动作带来的疲劳载荷。开槽销与主体安装孔的配合选取间隙配合公差，既保证销体可以顺利压装到位，又不会出现配合间隙过大导致的锁止晃动问题，配合面的粗糙度要求控制在合理范围，降低铰接转动过程中的磨损速率，延长部件的整体使用寿命。

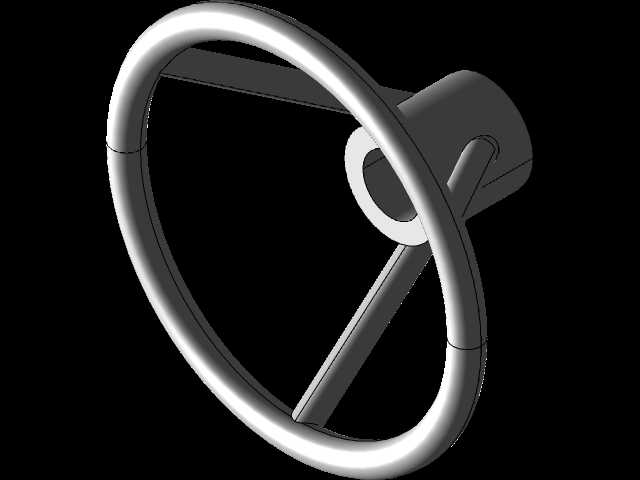

　　在实际设备运行过程中，该锁止组件会随舱门一同经历反复的升温、降温循环，所处环境长期处于高湿度、偶尔有冷凝水附着的状态，因此结构设计时也预留了表面处理的工艺余量，可通过不锈钢材质加工或者表面镀锌、镀镍处理，提升部件的抗锈蚀能力，避免长期在潮湿环境下使用出现锈死、动作卡滞的问题。不同于外露式的门锁结构，该组件安装在舱门内侧，不会因为外部磕碰造成结构损坏，同时锁止动作的行程经过优化，操作人员仅需要转动舱门手柄较小的角度，即可带动该组件完成锁止与解锁动作，操作力经过杠杆结构的放大，不需要施加过大的力即可实现可靠锁止，适配不同操作力度的使用人员需求。

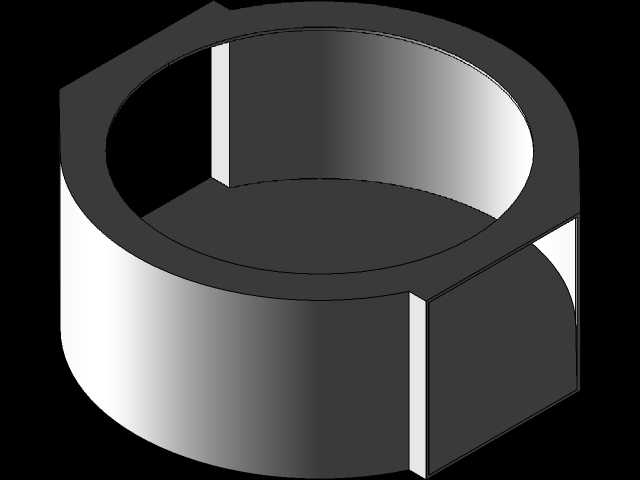

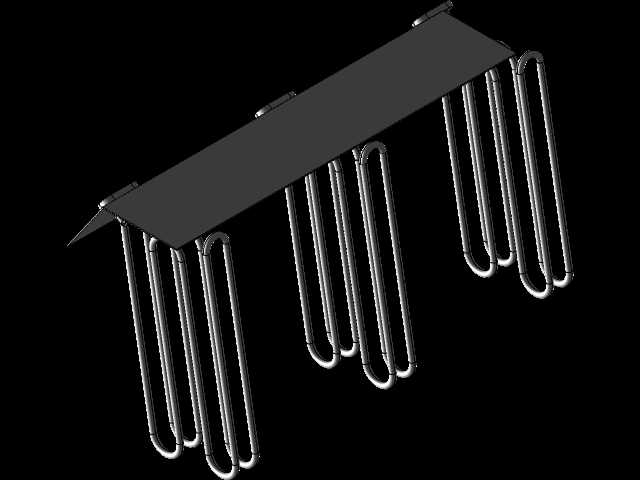

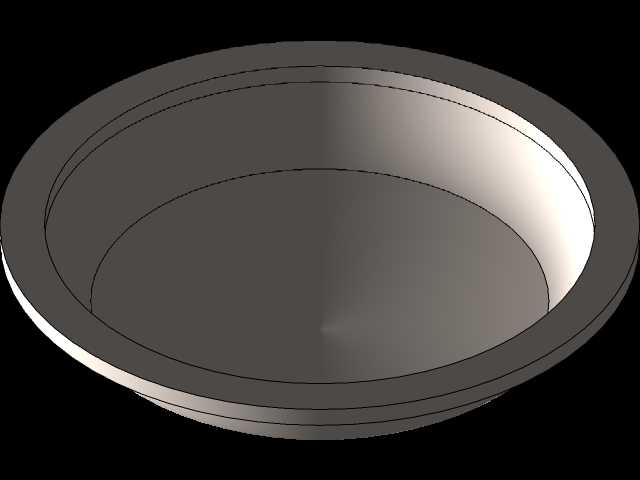

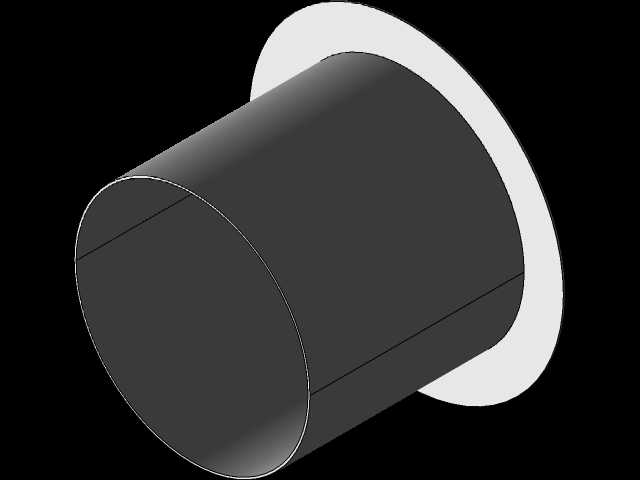

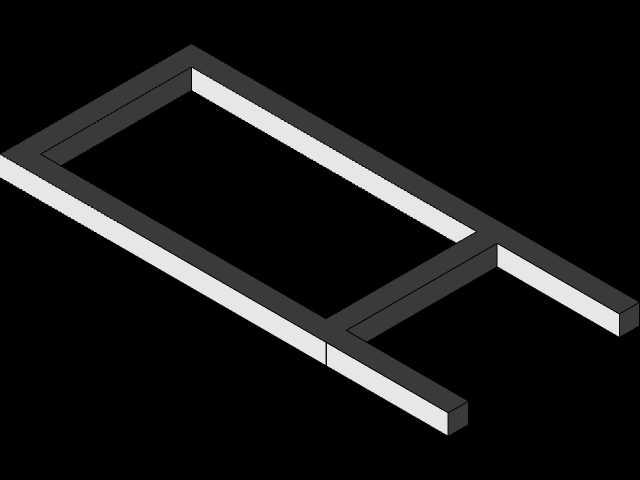

　　对于设备维护人员而言，该组件的拆解维护也十分便捷，仅需要拆下开槽销端部的限位卡簧，即可将铰接的钩体部分拆下，清理附着在铰接位置的污渍、灭菌过程中残留的培养基残渣或者水垢，定期在铰接位置涂抹耐高温的润滑脂，即可保证锁止动作长期顺畅，不需要整体更换整个锁具总成，降低了设备的后期维护成本。在三维建模过程中，该结构的所有配合尺寸都按照实际加工公差进行了预留，可直接用于工程图导出、零部件加工，也可导入灭菌器的整体装配模型中进行干涉检查，验证在舱门全开、全闭、锁止各个状态下，该组件与周边的密封结构、舱体加强筋、管路部件都不存在运动干涉，确保设计方案可直接落地应用到实际设备的生产制造中。
