发动机性能测试台架结构三维设计

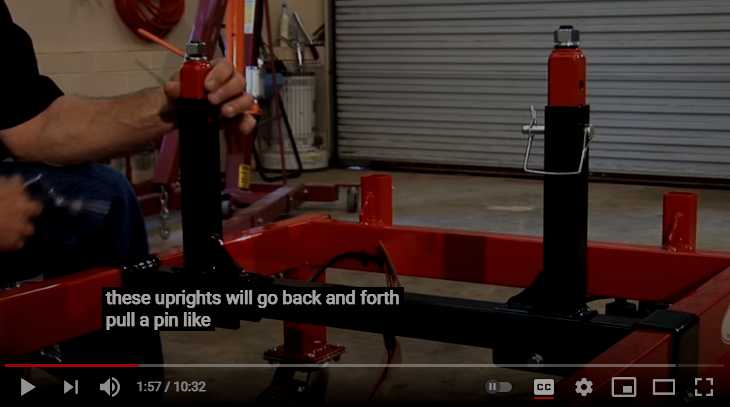

　　在车用动力、小型通用内燃机的研发、出厂校验以及维修后性能复测环节，台架试验是获取真实运行参数、验证装配可靠性不可替代的环节，这套试验台的三维结构完全围绕实际测试场景的操作需求搭建，没有冗余的装饰性结构，每一处安装位都对应真实测试流程的功能需求。台架主体采用型钢焊接的框架式基座，基座上预留了多组T型槽安装位，可适配单缸小排量通用机到四缸车用汽油机的安装固定，安装孔位采用模块化排布，不需要额外加工转接板就能完成不同机型的定位锁紧，基座底部设计了可调式减震垫铁，可抵消发动机高转速运行时产生的往复振动，避免振动传递到地面影响周边测试设备的精度，同时也能减少台架自身的连接部件松动风险。台架的测试工位布局充分考虑了操作人员的操作动线，点火系统、

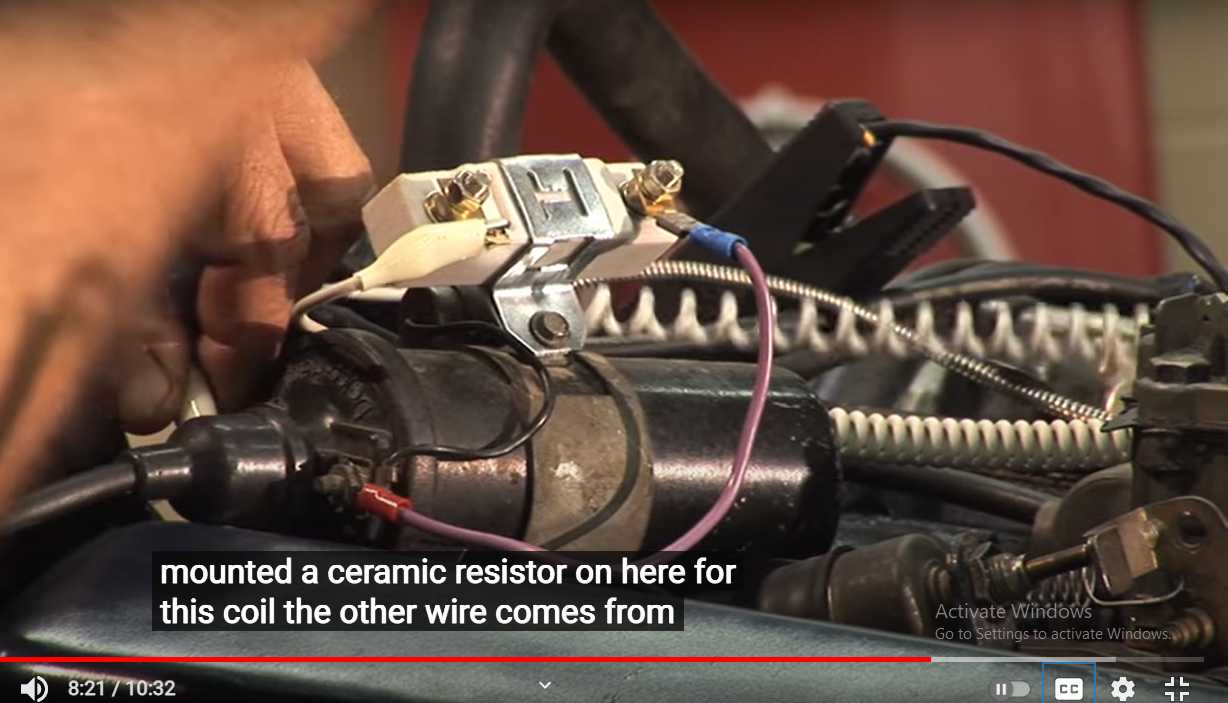

　　供油系统、负载连接端都布置在操作人员伸手可及的范围内，图中可见的陶瓷电阻安装位，是点火系统测试回路的限流保护部件，专门针对点火线圈高压输出回路的参数校准设计，安装支架采用折弯钣金件，通过螺栓固定在台架侧方的走线槽旁，既方便接线操作，也能避免高压线路靠近高温排气部件引发的绝缘老化问题。台架的走线采用分层排布设计，高压点火线、低压信号线、供油管路分别走独立的走线槽，高压线路采用带金属屏蔽层的护套，避免点火脉冲信号干扰转速、扭矩传感器的采集精度，供油管路采用快插式接头，靠近发动机端设计了隔热护套，可承受排气侧的高温辐射，同时预留了燃油压力检测的取压口，不需要拆解管路就能完成供油压力的实时检测。负载连接端采用弹性联轴器与测功机对接，

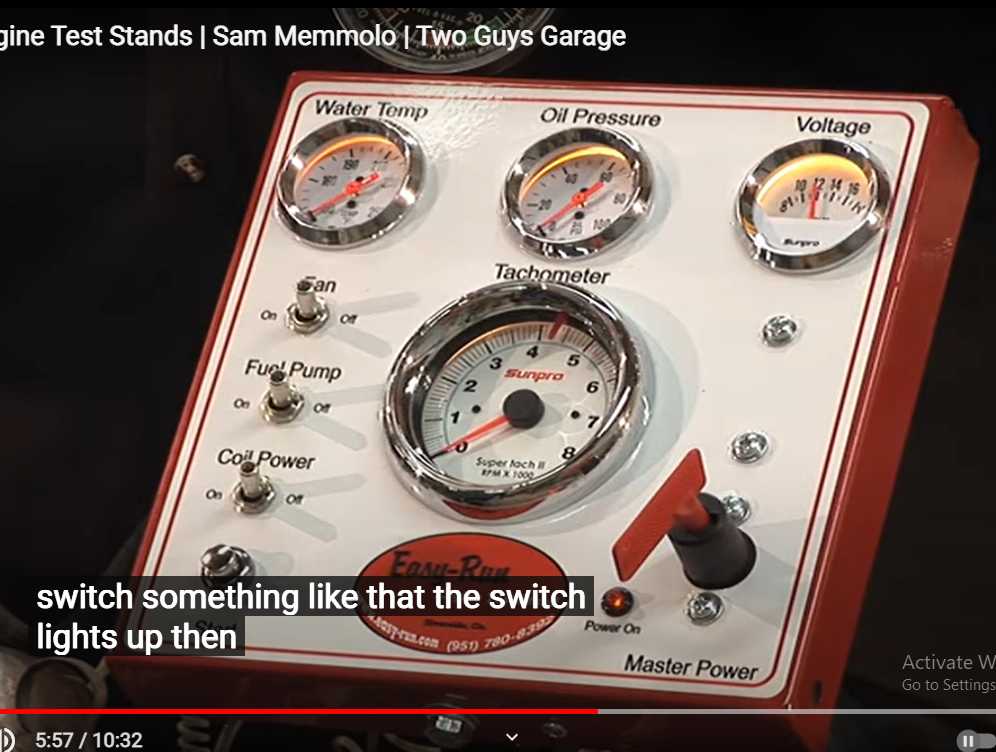

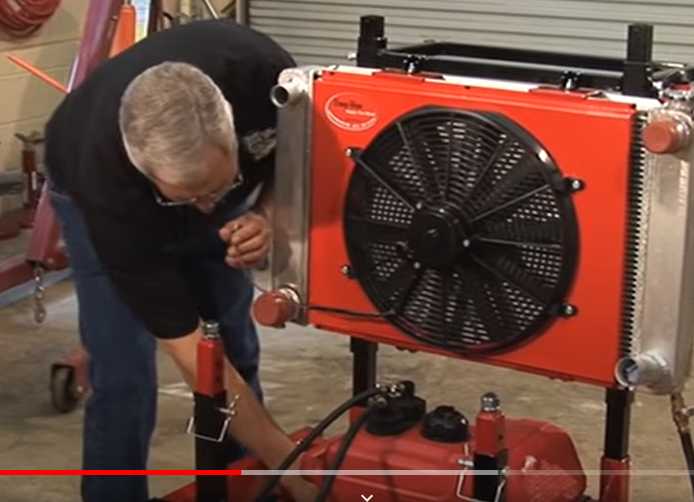

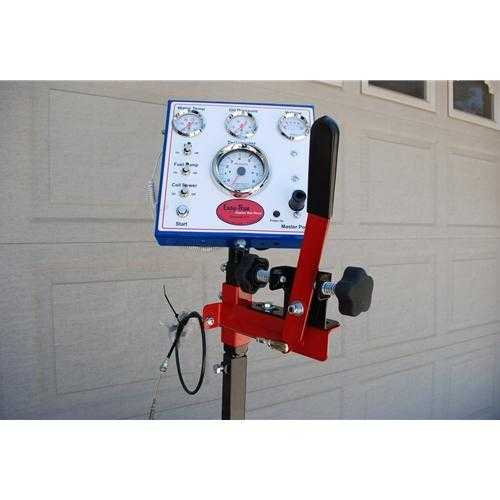

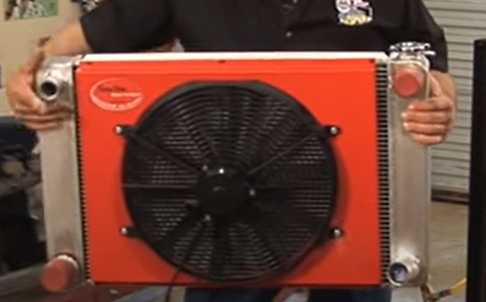

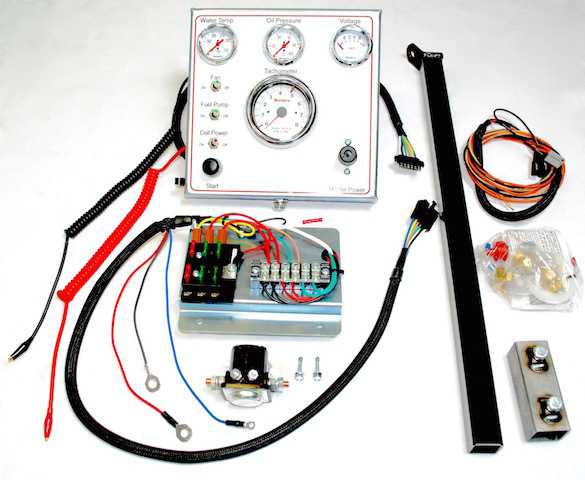

　　联轴器处设计了安全防护罩，防止高速运转时连接件飞出引发安全事故，防护罩上开有观察缝，可随时查看联轴器的运转状态，不需要停机就能排查对中偏差问题。台架上预留了传感器安装支架，可根据测试需求加装排气温度传感器、机油压力传感器、曲轴位置传感器，支架采用长圆孔设计，可灵活调整传感器的安装位置与角度，适配不同机型的传感器安装点位。冷却系统的接口布置在台架后侧，采用大口径快接接头，可快速连接外部冷却循环系统，接口处设计了流量调节阀门，可根据不同发动机的散热需求调整冷却液流量，避免小排量机型过冷、大排量机型散热不足的问题。台架的操作侧预留了仪表安装面板位，可固定转速表、油压表、温度表等直读式仪表，面板倾斜角度符合操作人员站立时的观察视角，

　　不需要弯腰或者抬手就能读取所有运行参数。排气引出接口采用法兰连接结构，可对接不同管径的排气延长管，将废气引出到室外，接口处的密封垫片采用耐高温石墨材质，可承受长时间高负荷运行的排气高温，避免废气泄漏到测试车间内。整个台架的结构设计充分考虑了日常维护的便捷性，所有紧固件都采用标准件，易损件如减震垫、密封件、快插接头都采用通用规格，不需要定制特殊配件就能完成更换，基座表面采用喷塑处理，耐油污、易清洁，适合车间内长期使用的工况。在三维建模过程中，所有安装位的尺寸都严格按照实际内燃机的安装规范设定，发动机安装面的平面度公差、联轴器的对中调整余量、管路的弯曲半径都符合机械设计的相关标准，可直接用于台架的加工生产，也能作为测试工艺设计的参考依据，帮助设计人员提前排查安装干涉、操作空间不足等潜在问题，减少现场安装调试的返工量。
