物理教学用变力做功演示实验装置

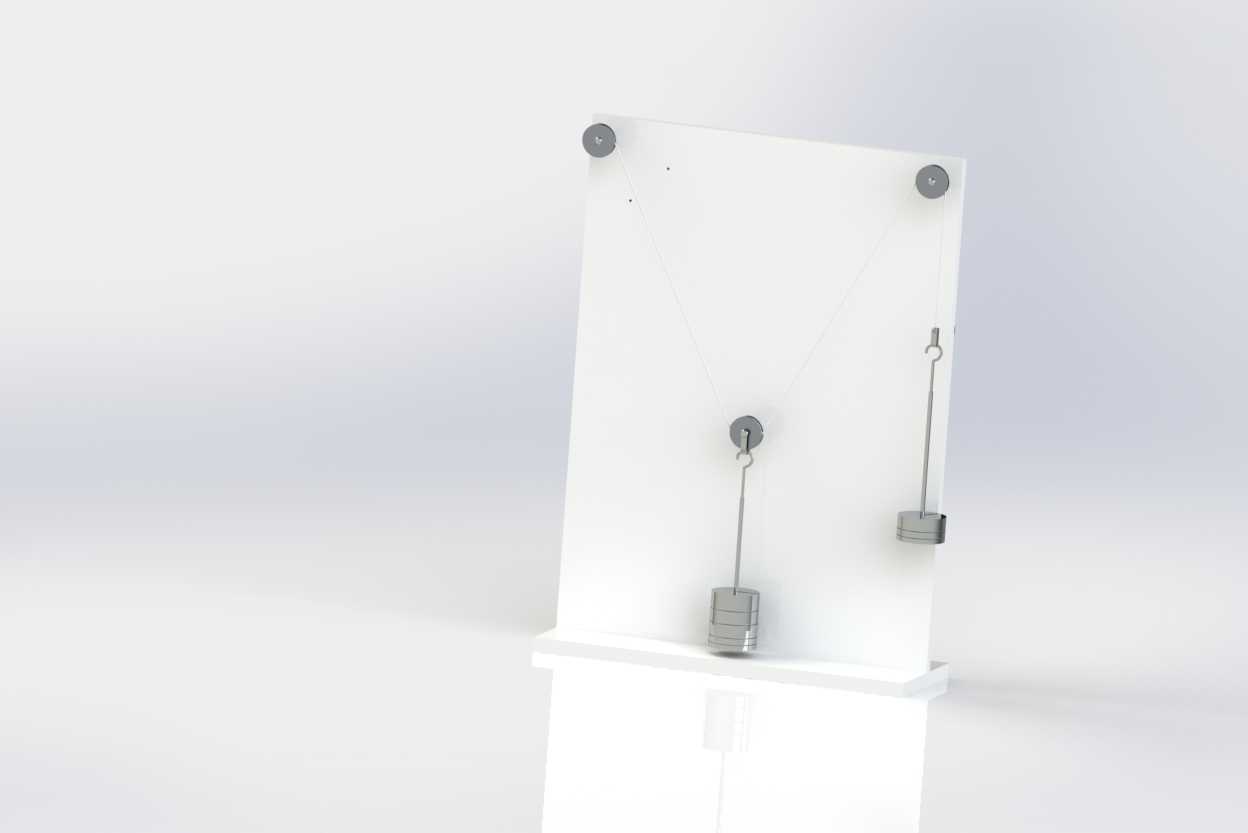

　　这套变力做功演示装置主要面向中学物理、大学普通物理的力学实验教学场景，可直观展示变力作用下物体位移与做功量的对应关系，解决传统教学中变力做功过程抽象、学生难以建立具象认知的痛点。装置整体采用立式背板安装结构，主体承载背板为平整矩形板材，通过四角的固定孔位可直接安装在实验台架或墙面演示区，安装时需保证背板平面与水平面垂直，避免悬挂配重出现偏磨卡滞，背板整体宽度控制在400mm以内，高度不超过600mm，适配常规实验室台面的摆放边界，不会占用过多操作空间。装置核心做功演示单元采用悬挂式配重结构，一侧设置定滑轮组改变力的传导方向，搭配可沿竖直方向移动的配重块，通过连接绳将变力传导至做功端，可演示力的大小随位移变化过程中的做功累积效应，

　　配重块采用标准金属材质，重量分级明确，可根据实验需求组合搭配，实现不同变力曲线的演示效果。设计过程中优先考虑了教学场景的操作便捷性，所有活动部件均做了圆角钝化处理，避免实验操作时划伤使用者，连接绳采用低伸长率的尼龙编织绳，减少弹性形变带来的实验误差，定滑轮内部加装了微型轴承，将转动摩擦阻力降到最低，保证力的传导效率接近理想状态，让实验测量数据更贴近理论计算值。装置另一侧设置了可调式限位结构，可根据实验设定的位移行程调整限位块位置，限定配重的最大移动距离，避免配重超程脱落，同时背板表面预留了刻度标识粘贴区域，可直接粘贴长度标尺，方便实验过程中直接读取位移数值，无需额外配备测量工具。从结构设计逻辑来看，整套装置没有复杂的传动结构，

　　所有零部件均为常见标准件，后期维护更换成本极低，背板采用亚克力或冷轧钢板材质，兼顾轻量化与结构强度，立式结构的设计也方便教室内多位置学生同时观察实验过程，不会出现视角遮挡问题。在实际教学应用中，这套装置可配合拉力传感器、位移传感器使用，实时采集力与位移的对应数据，通过软件生成力-位移曲线，曲线下方面积即为变力所做的功，可直接对比理论计算值与实际测量值的差异，帮助学生理解积分思想在物理做功计算中的应用。安装时需注意定滑轮的槽向与连接绳的走向保持一致，避免绳子脱出滑轮槽，配重块的悬挂点需与滑轮槽中心处于同一竖直平面，防止运动过程中绳子与滑轮侧壁产生额外摩擦。整套装置的结构拆分简单，不需要专用工具即可完成组装，既适合教师在课堂上做演示实验，也适合学生分组进行自主探究实验，可拓展验证不同夹角下的力做功、变力与恒力做功对比等多个力学实验内容，不需要额外更换核心部件即可完成多组教学实验，提升了装置的复用率。
