橡胶径向剪切刚度测试实验装置结构

　　这套径向刚度测试装置主要面向橡胶类弹性元件的剪切力学性能检测场景，在橡胶密封件、减震垫、弹性支撑元件的研发与质检环节中，这类装置是获取材料径向剪切刚度参数的核心实验工装，能够为弹性元件的选型、配方优化、结构设计提供直接的力学数据支撑。从实际使用场景来看，这类装置常部署在材料力学实验室、橡胶制品企业的质检工位、高校力学相关专业的教学实验台，操作时无需复杂的外接动力源，通过标准砝码加载即可完成定量测试，对实验场地的配套要求较低，适合小批量试样的快速检测。

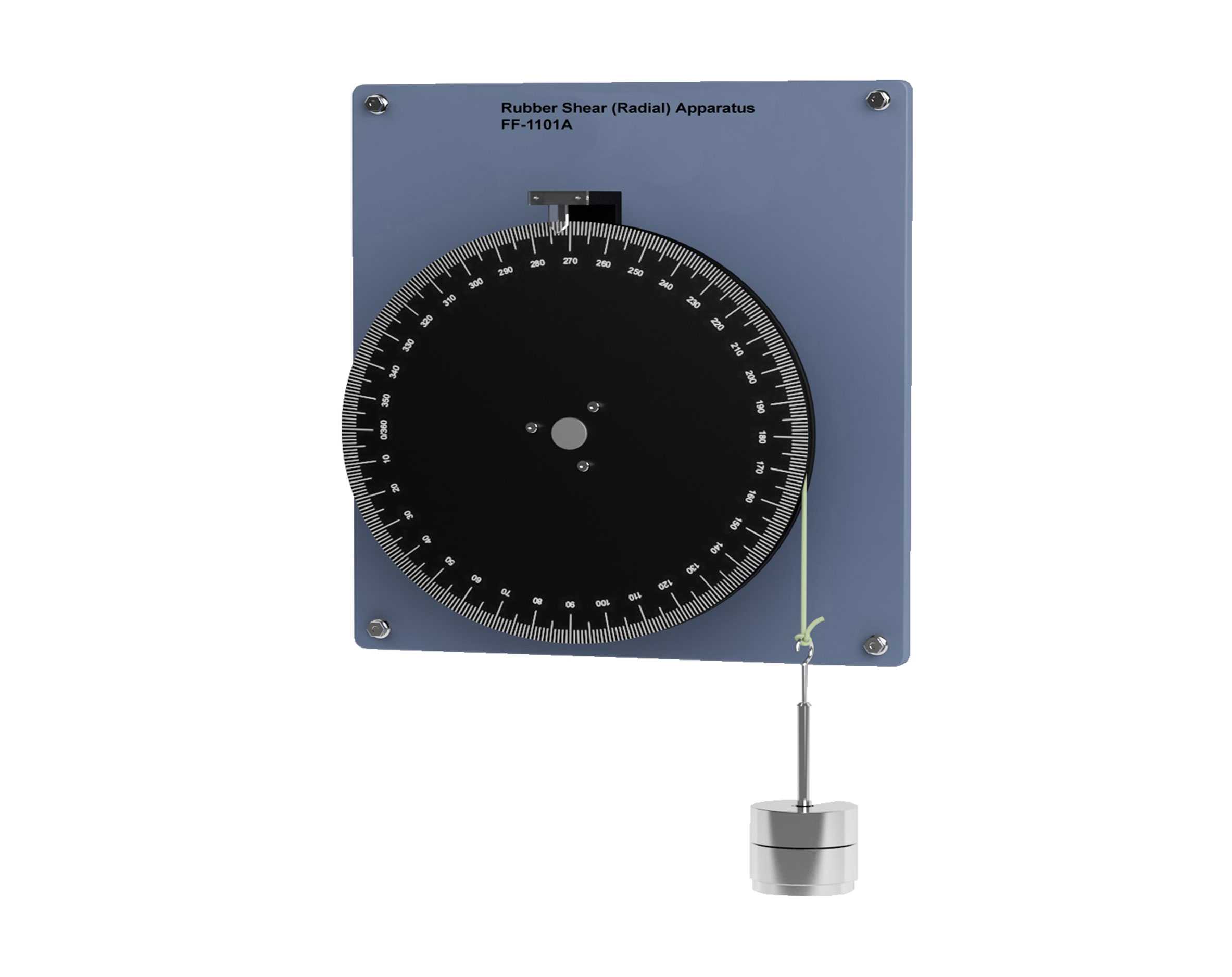

　　装置主体采用方形安装基板作为承载基础，基板四角设置沉头安装孔，可通过螺栓直接固定在实验工作台或者专用支架上，安装孔的位置公差控制在±0.1mm范围内，保证基板安装后平面度满足测试精度要求，避免基板倾斜带来的加载力方向偏差。基板正面居中位置安装大直径刻度转盘，转盘外圈加工360度周向刻度，最小刻度间隔为1度，能够精确读取试样受载后的角位移量，转盘中心设置试样装夹工位，采用三爪式定心装夹结构，装夹时可自动适配不同直径的圆柱状橡胶试样，保证试样中心与转盘回转中心重合，消除装夹偏心带来的测试误差。

　　加载端采用柔索牵引结构，柔索一端固定在转盘边缘的绕线槽内，绕过转盘后垂直向下连接标准砝码托盘，托盘可叠加不同规格的标准砝码，通过砝码重力提供恒定的切向加载力，加载力的方向始终与转盘相切，保证加载力矩的计算值与实际值一致。柔索采用低延伸率的尼龙编织线，加载过程中自身变形量可忽略，避免柔索弹性变形影响位移读数的准确性。转盘与基板之间采用高精度微型轴承支撑，回转阻尼控制在0.001N·m以内，空载状态下转盘可自由转动，不会因为自身摩擦阻力抵消部分加载力，保证测试数据的真实性。

　　设计过程中优先考虑了装置的通用性与测试精度平衡，刻度转盘的直径设定为200mm，较大的转盘直径能够放大角位移对应的弧长，提升小变形下的读数精度，当试样产生微小角位移时，转盘边缘的线位移量足够被肉眼清晰识别，配合刻度线可实现0.5度的估读精度。基板整体尺寸控制在280mm×280mm×10mm，采用6061铝合金材料加工，表面做硬质阳极氧化处理，既保证了足够的结构刚性，加载过程中基板不会产生挠曲变形，又控制了整体重量，方便装置的搬运与工位调整。

　　装夹工位的适配范围覆盖直径10mm到30mm的圆柱橡胶试样，装夹深度为15mm，装夹块表面加工细密防滑纹路，避免加载过程中试样与装夹块之间出现相对滑动，导致测试数据失真。装置的加载力范围覆盖0.5N到20N，可通过更换不同重量的砝码实现分级加载，能够测试邵氏硬度30度到80度之间的橡胶材料径向剪切刚度，覆盖大部分工业常用橡胶减震元件的材料硬度范围。

　　从结构设计逻辑来看，这套装置摒弃了复杂的力传感器与位移传感器配置，采用纯机械结构实现刚度参数的测量，整体结构无易损电子元件，后期维护成本极低，适合教学场景下的频繁操作，也适合生产车间的现场快速抽检。装置的所有外露棱角均做R2圆角处理，避免操作过程中划伤实验人员，砝码托盘底部设置橡胶缓冲垫，防止砝码掉落时砸坏工作台或者损伤装置表面。转盘与基板之间设置防尘挡圈，可阻挡实验环境中的灰尘、碎屑进入轴承配合面，长期使用也不会出现回转卡滞的问题。

　　在实际测试流程中，操作人员首先将待测试的橡胶试样固定在中心装夹工位，调整装夹块位置保证试样对中，然后将柔索绕在转盘边缘的固定槽内，自然下垂连接砝码托盘，待转盘静止后记录初始刻度值，随后逐级添加砝码，待每级加载后转盘稳定时记录对应的刻度值，通过加载力矩与角位移的对应关系，即可计算得到试样的径向剪切刚度系数。整个测试过程无需外接电源，操作步骤简单，对操作人员的专业技能要求较低，经过简单培训即可完成独立测试。

　　装置的安装边界预留了充足的操作空间，基板前方预留100mm的操作空间用于试样装夹与刻度读取，下方预留200mm的垂直空间用于砝码悬挂与加载，安装时只需保证基板安装平面水平，即可满足测试精度要求，无需额外的水平校准操作，基板上集成了简易气泡水平仪，安装时可直接观察水平状态，进一步降低安装调试的难度。
