奥斯本雷诺兹流体实验演示装置结构

　　这套演示装置核心服务于流体力学相关的实验教学与原理验证场景，在高校化工、给排水、力学相关专业的实验教学环节，以及流体相关设备研发的原理验证阶段，都能见到这类装置的身影。它的核心用途是直观呈现流体流动的两种典型流态——层流与紊流的转变过程，帮助观察者理解雷诺数的物理意义，观察不同流速下流体内部的质点运动特征，区分层流时的分层流动、紊流时的质点混掺状态，也可辅助测定不同流体、不同管径条件下的临界雷诺数值。

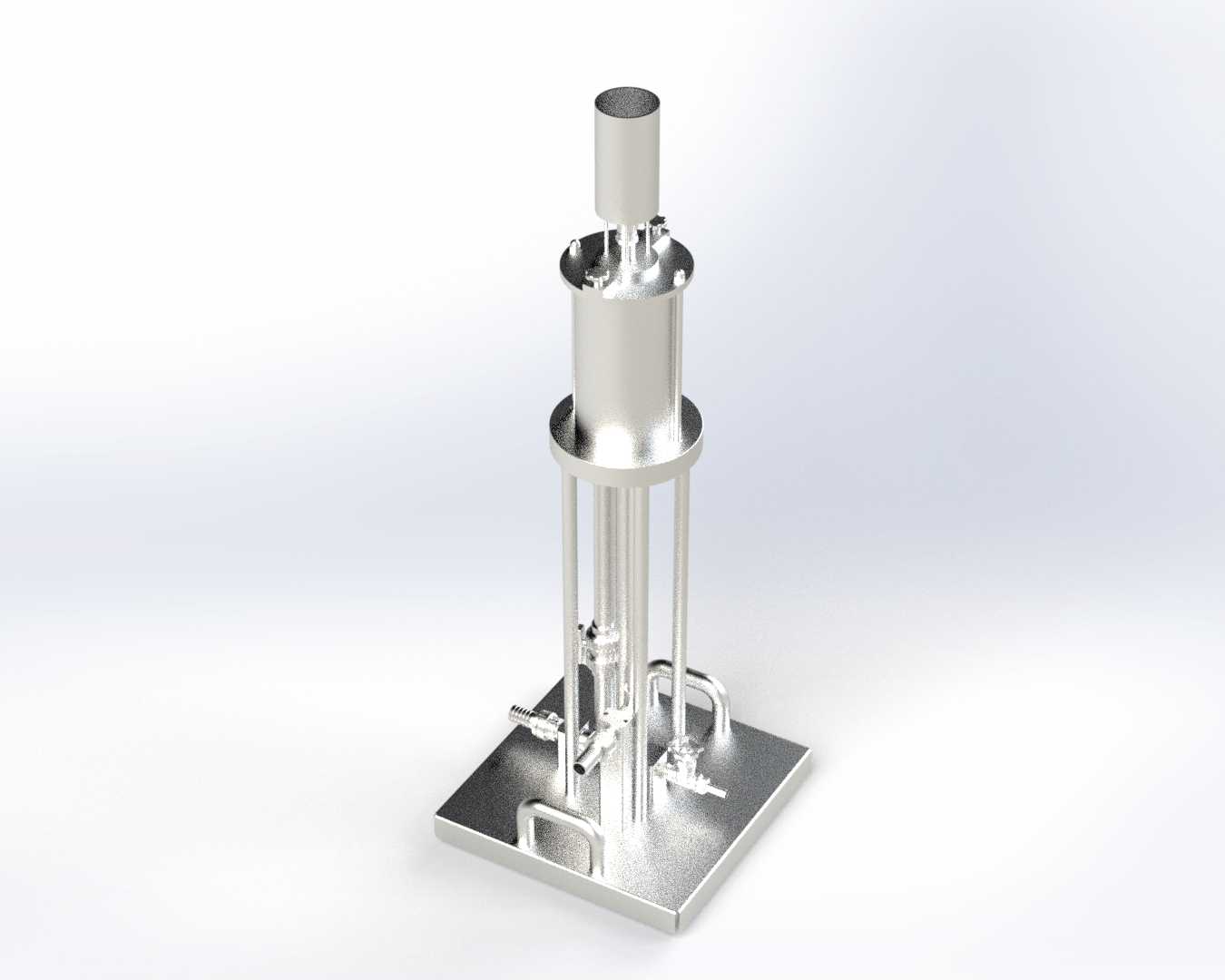

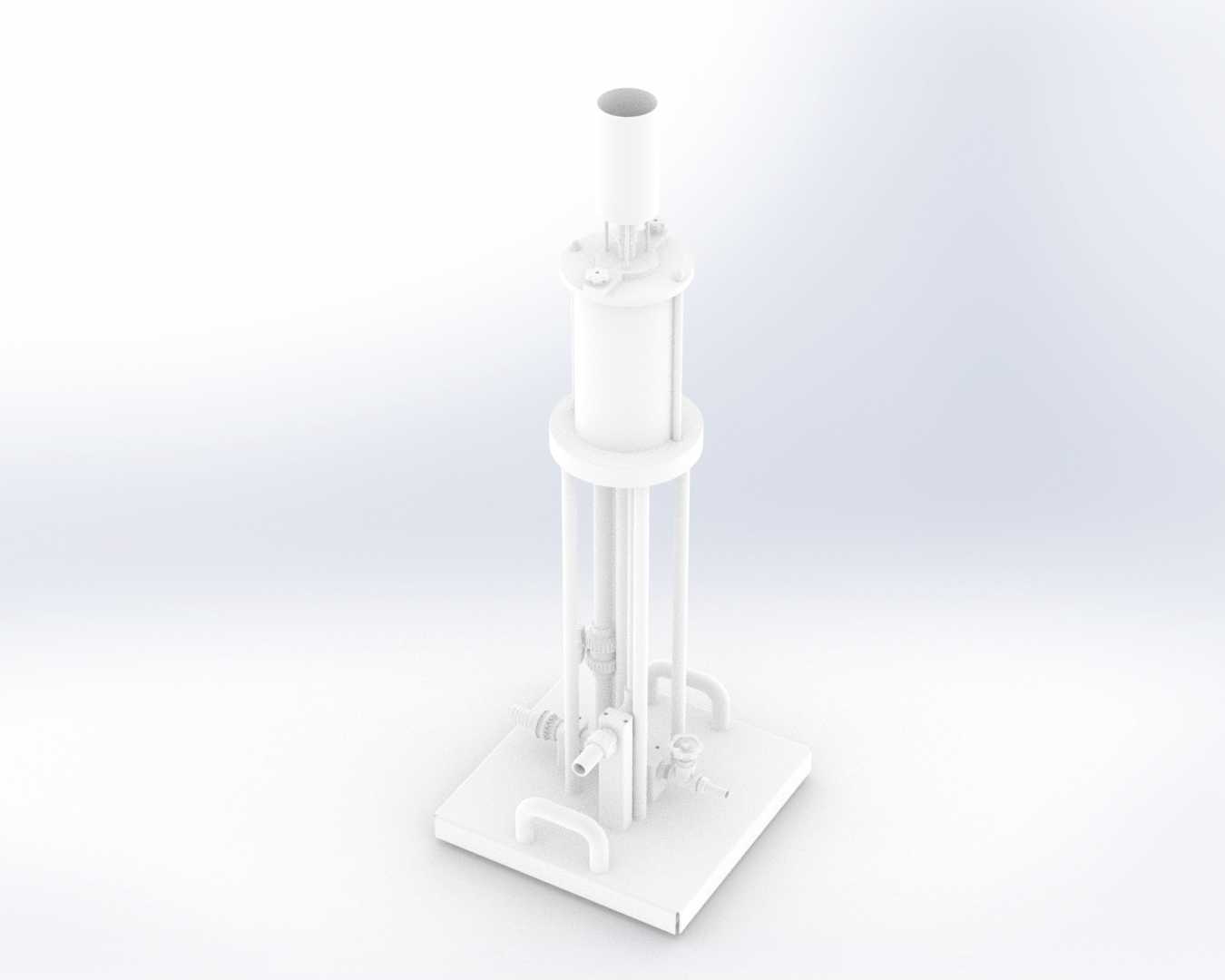

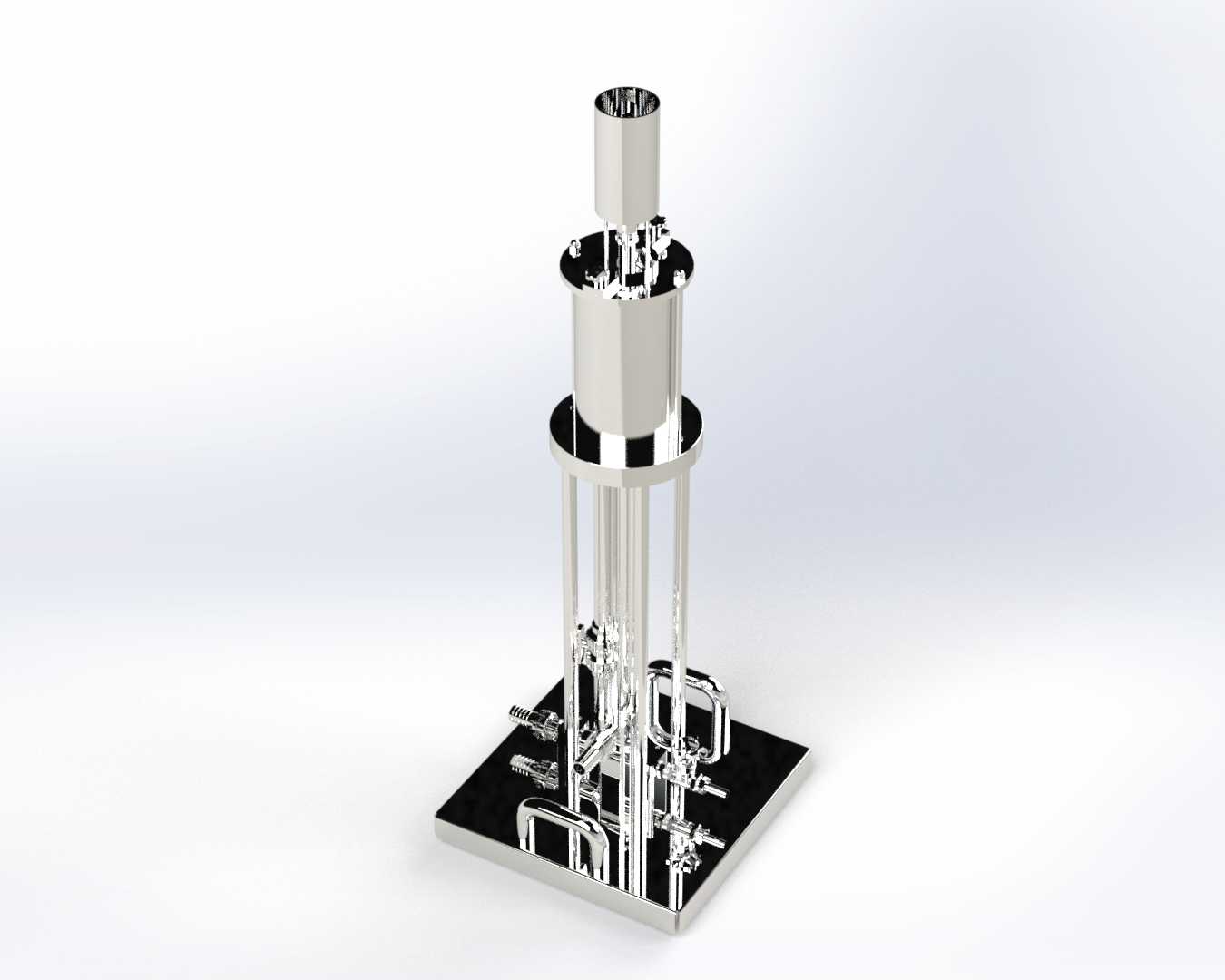

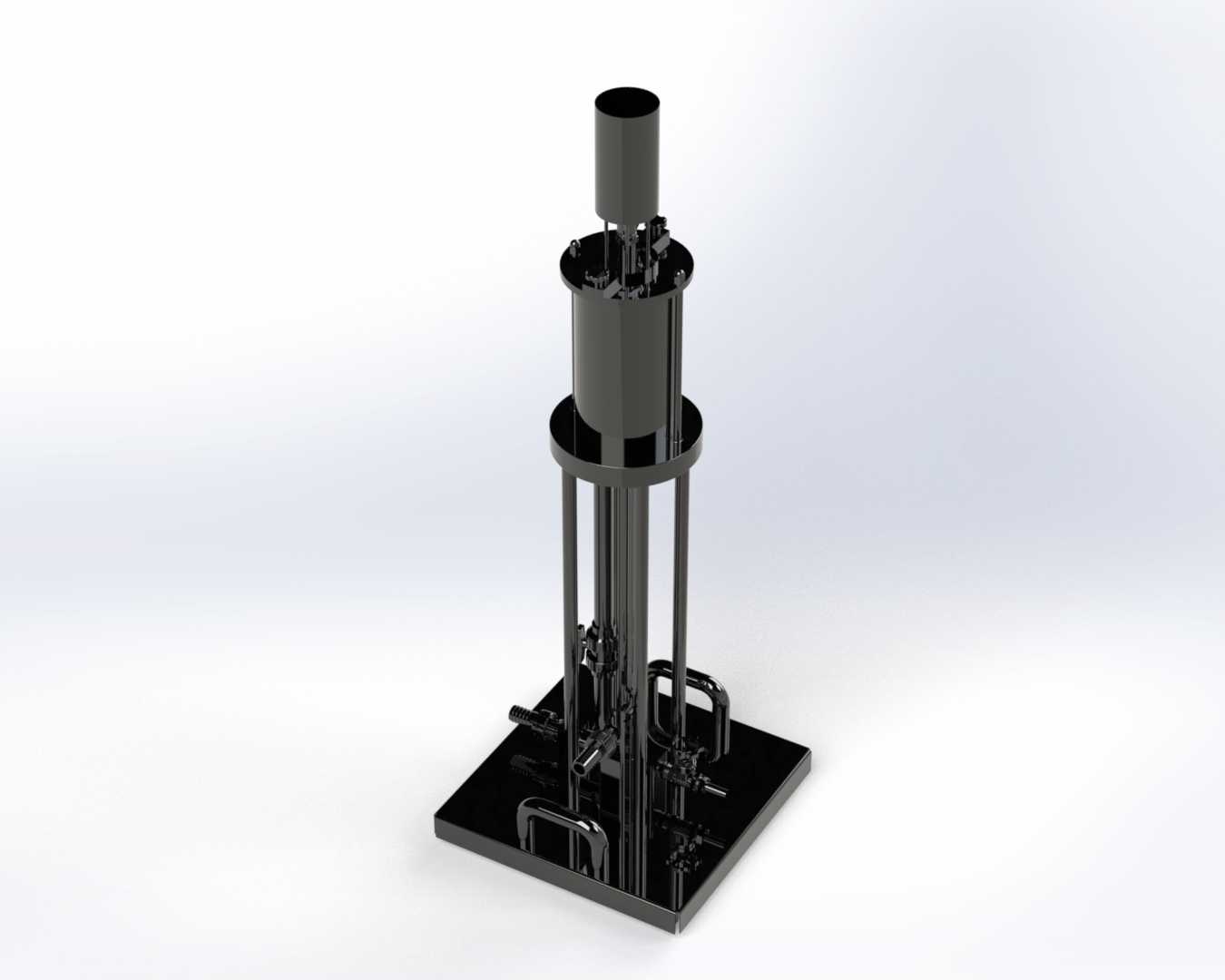

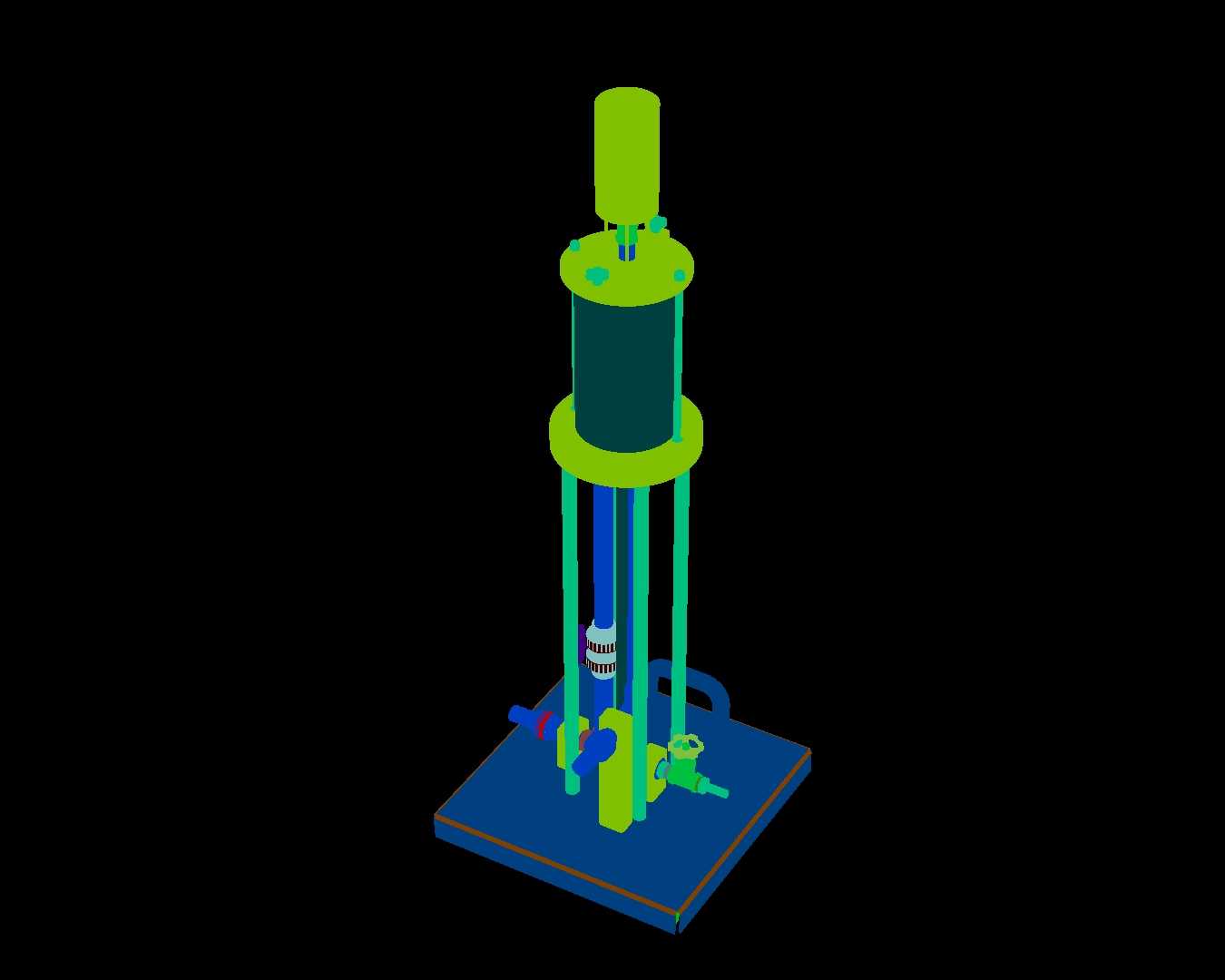

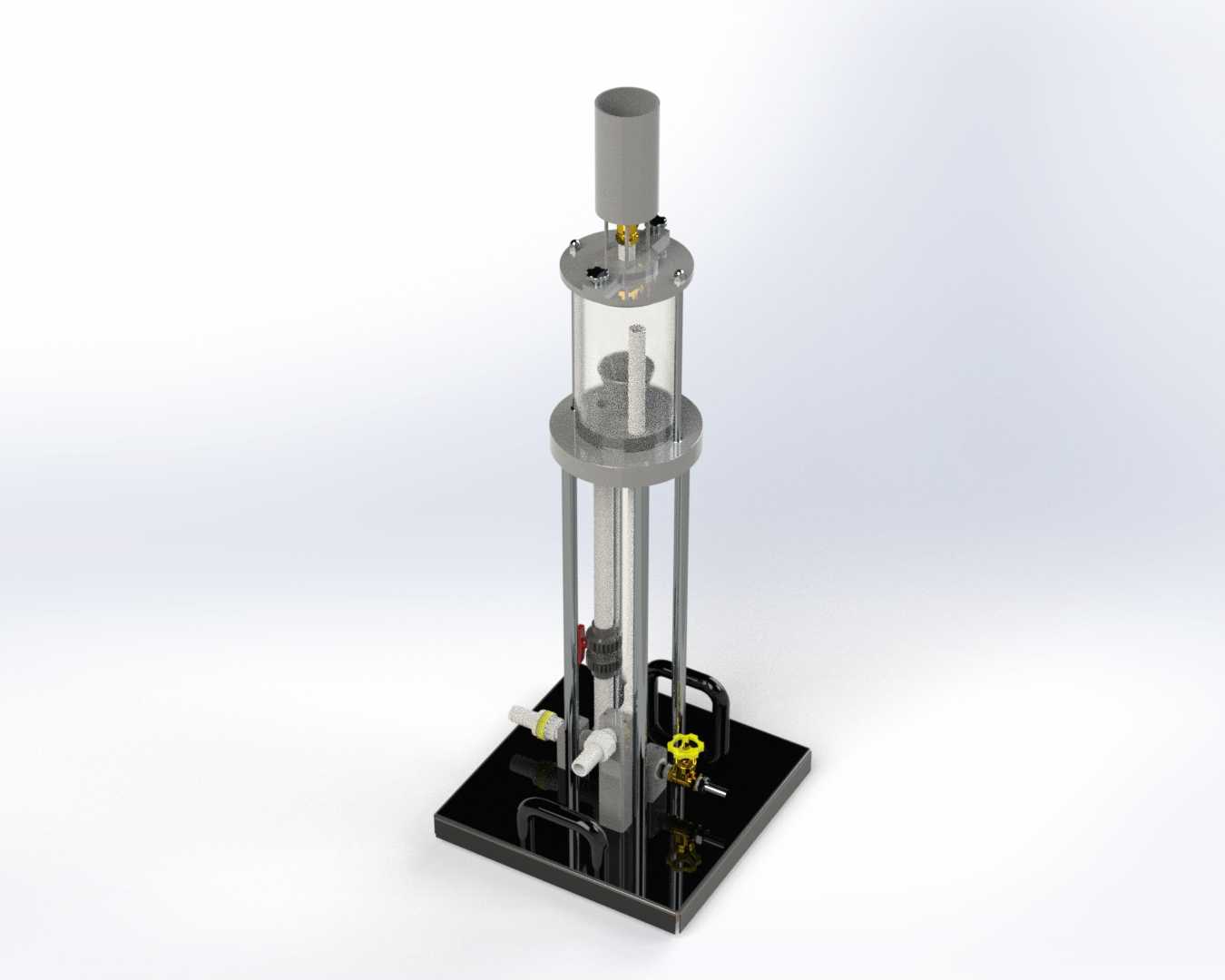

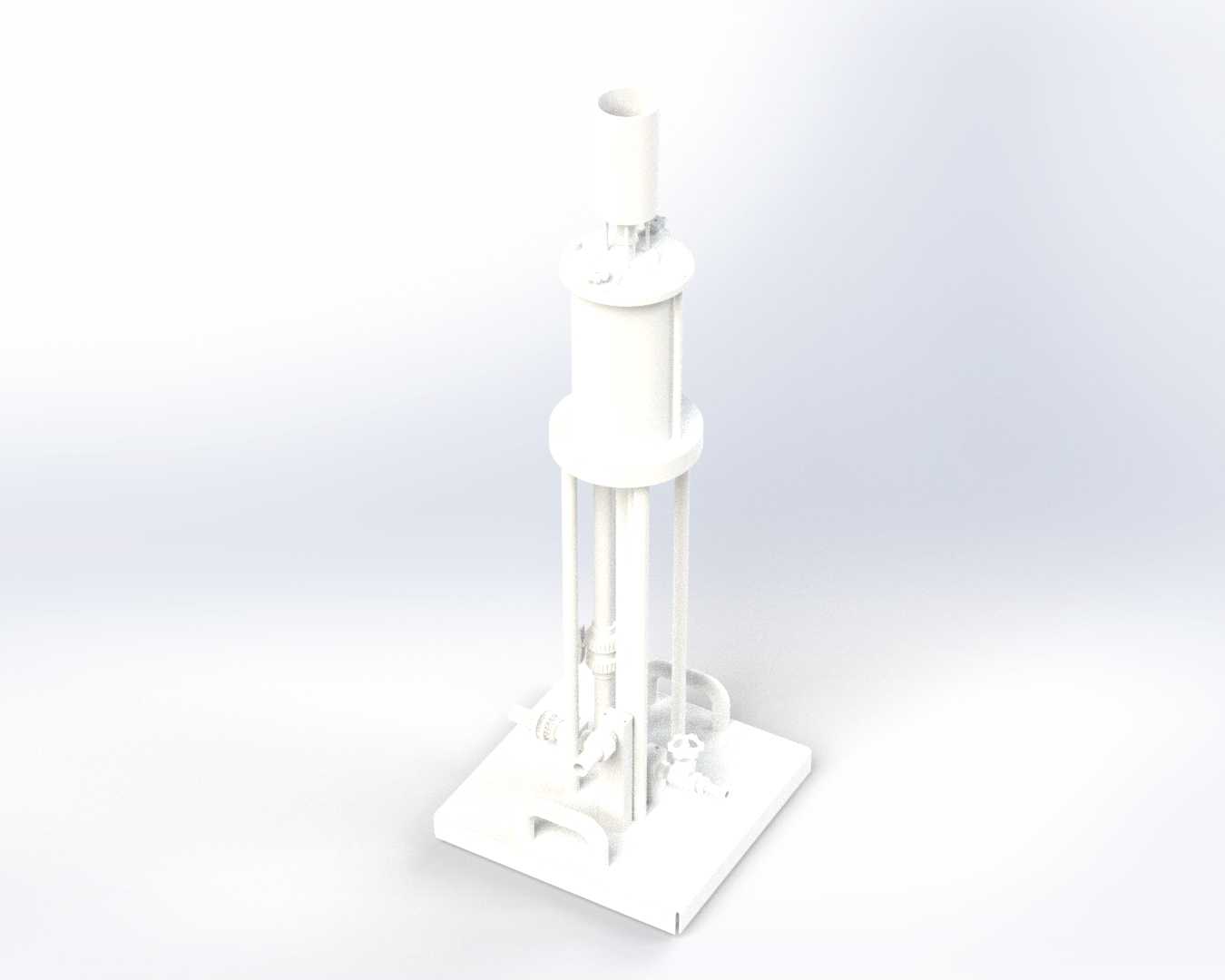

　　从结构设计逻辑来看，整套装置采用立式框架布局，底部为方形安装基座，作为整个设备的承重基准，基座上预留了管路固定位与储液相关结构的安装空间，保证设备放置时的稳定性，避免实验过程中因管路振动、液体流动冲击导致的设备偏移。主体支撑结构采用多根立式导柱搭配环形固定箍的形式，既减少了整体结构的自重，又能为中部的核心实验筒体提供稳定的周向固定，避免筒体受液体压力、管路连接应力产生形变。核心实验筒体为立式圆柱结构，上部预留了注液与染色剂注入接口，下部连接不同通径的实验管路，管路采用弯管布局引导流体流向，搭配阀门结构控制流体的流速变化，满足不同流态切换的调节需求。

　　在功能设计上，装置充分考虑了实验操作的便利性：顶部的筒体开口既可以作为注水口，也可方便观察筒体内部的液位高度，保证实验过程中液位稳定，避免因液位波动导致的流速不稳定问题。下部的管路布局预留了足够的操作空间，方便实验人员调节阀门开度，精准控制管内流体的流速，从极小流量的层流状态逐步调节到大流量的紊流状态，清晰观察染色线的变化过程——层流状态下染色线会沿管路轴向保持清晰的直线形态，当流速提升到临界值后，染色线开始出现波动、断裂，最终完全与周围流体混掺，直观呈现流态转变的全过程。

　　从安装边界来看，整套装置的基座尺寸适配常规实验台的摆放需求，不需要额外的大型安装基础，放置在平整的实验台面上即可开展实验，整体高度适配站立操作的人体工程学需求，实验人员无需过度弯腰或抬手即可完成阀门调节、染色剂注入、现象观察的全流程操作。结构设计上充分考虑了实验过程中的液体密封需求，所有管路连接部位都预留了密封件安装位，避免实验过程中出现液体渗漏，影响实验环境与实验精度。立式的结构设计也最大程度压缩了设备的水平占地面积，在有限的实验室空间内可以同时布置多套装置，满足分组实验的教学需求。

　　在细节设计层面，支撑框架的立柱采用等距分布的布局，既保证了结构的整体刚性，又不会遮挡实验管路的观察视线，实验人员可以从多个角度清晰观察管内的流体状态。底部基座的配重设计经过考量，即使上部筒体注满液体，整体设备的重心依然落在基座的支撑范围内，不会出现倾翻风险。管路的弯管曲率经过优化，避免局部阻力过大导致的流态提前紊乱，保证实验段的流态能够真实反映流速与雷诺数的对应关系，减少局部结构对实验结果的干扰。筒体与管路的连接部位采用过渡结构，避免流道截面突变导致的局部涡流，保证进入实验段的流体流态稳定，提升实验结果的准确性。
