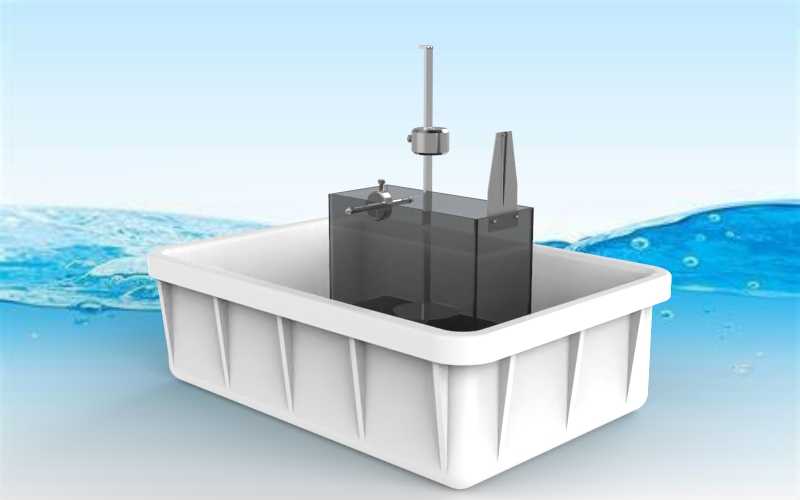

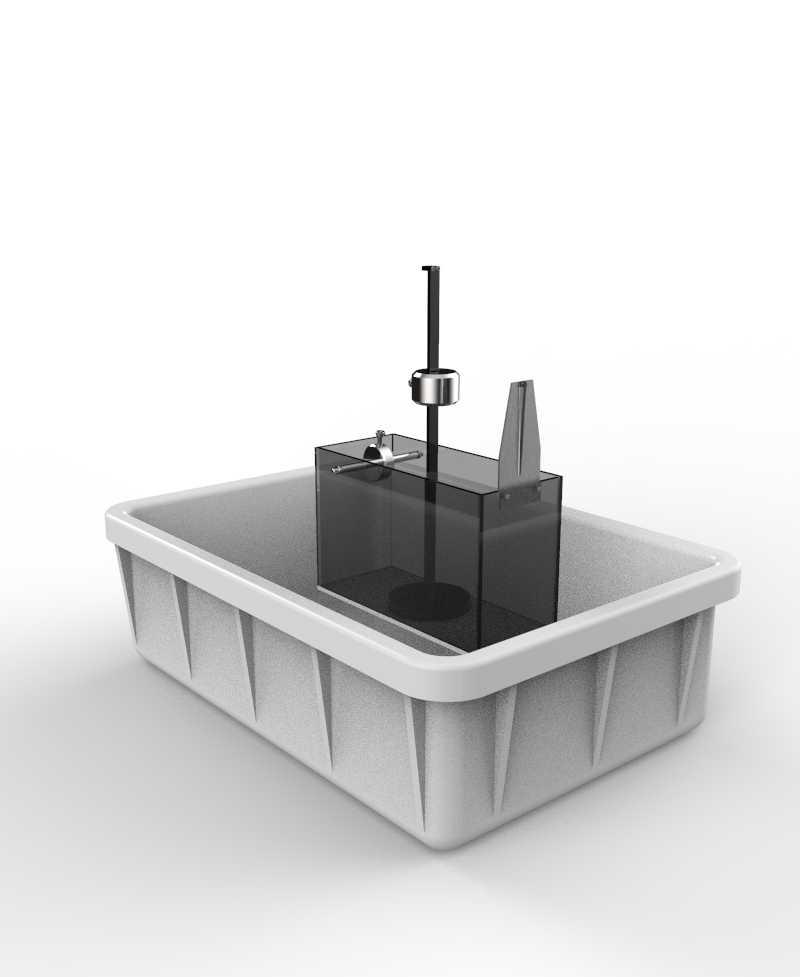

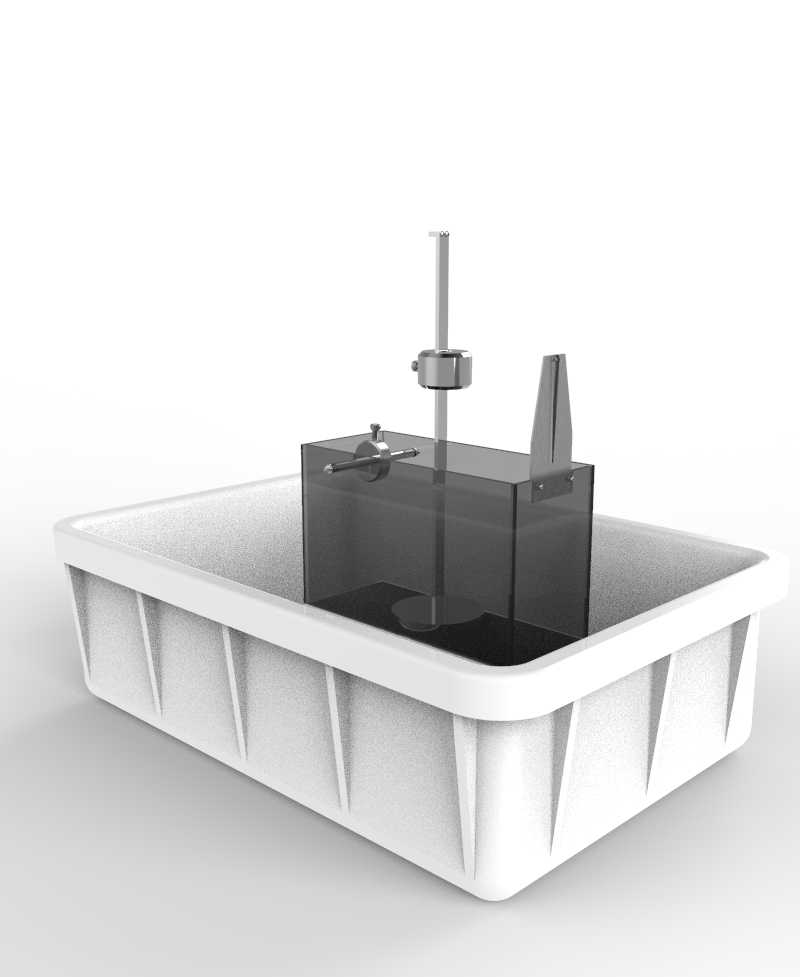

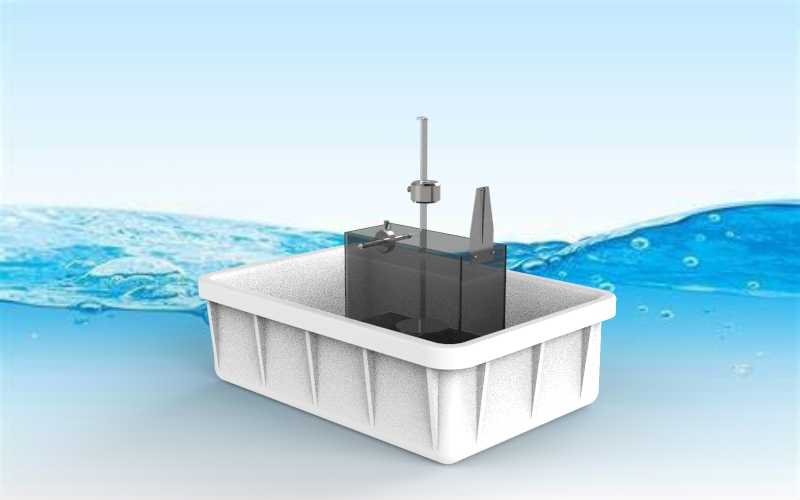

液体环境稳心高度检测实验装置结构

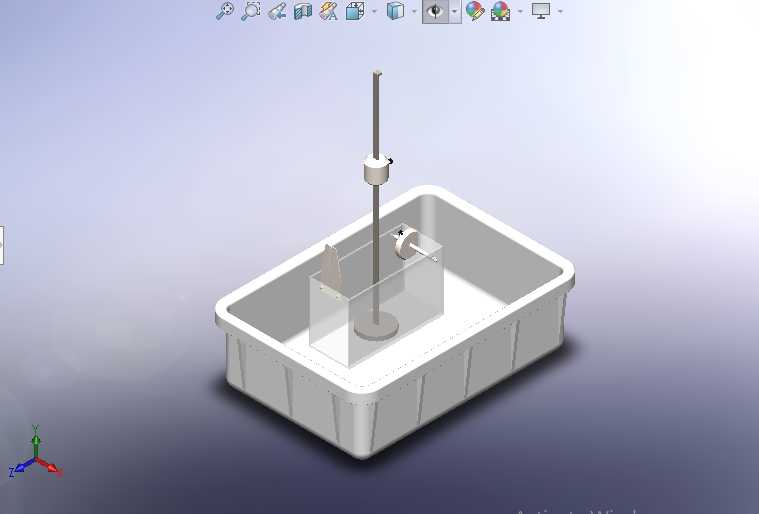

　　这套结构的核心应用场景覆盖高校流体力学实验室、船舶与海洋工程专业教学演示、小型浮体稳定性验证测试等领域，日常使用时多放置于常温常压的室内实验台，配套盛液容器完成不同密度液体下的浮体重心与稳心相对位置测定，无需额外搭建复杂管路，仅需准备对应实验液体与调平垫块即可开展测试。从实际用途来看，该装置可直接测定规则与非规则小型浮体的定倾中心高度，验证浮体稳定平衡的临界条件，替代传统的挂重法测试流程，减少人工测量的读数误差，学生操作时可直观观察浮体在不同配重、不同液位下的倾斜回正过程，相比纯公式推导的理论教学，能让使用者快速建立稳心、重心、浮心三者位置关系的具象认知。在功能特性设计上，装置的垂直测杆采用滑动配合结构，可沿导向支座上下调整位置，

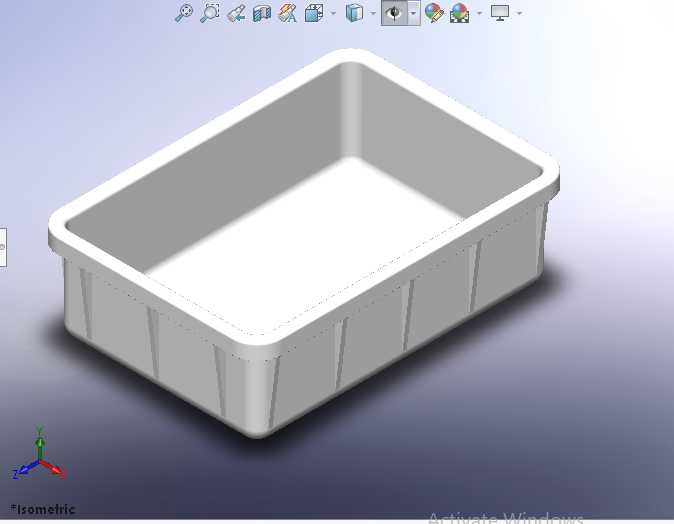

　　适配不同吃水深度的浮体测试需求，测杆表面带有均匀刻度标识，测试时可直接读取浮心偏移量与倾斜角度的对应数值；浮体安装座设置了多组配重安装槽，可通过增减标准配重块调整浮体重心高度，无需额外粘接配重，调整完成后可快速锁紧固定，避免测试过程中配重移位导致数据偏差；盛液槽采用带加强筋的敞口结构，侧壁做了圆弧过渡处理，减少液体波动时的壁面反射干扰，槽体底部设置了调平支脚，配合水平泡可快速将液面调整至水平状态，消除初始安装倾斜带来的系统误差。设计思路上，整套结构优先考虑实验操作的便捷性与数据可观测性，没有采用复杂的电子传感元件，全部采用纯机械结构实现测试功能，既降低了装置的制造成本，也避免了电子元件在液体环境下的密封可靠性问题；

　　垂直测杆与浮体的连接采用快拆结构，更换不同测试浮体时无需拆卸整个导向支座，仅需松开锁紧旋钮即可完成浮体替换，单组实验的准备时间可控制在两分钟以内；导向支座与浮体安装座的配合面做了低摩擦处理，浮体倾斜时测杆可随浮体自由摆动，不会因为配合卡滞影响倾斜角度的真实反馈。关于外形尺寸与安装边界，整套装置放置于实验台时的总占用台面尺寸约为420mm×360mm，盛液槽的内部有效容积为28L，测试时液体加注高度不超过槽体高度的三分之二，避免浮体大幅倾斜时液体溢出；垂直测杆的最大伸出高度为320mm，测试时上方需预留至少100mm的操作空间，方便调整测杆位置与读取刻度；装置整体总重量约7.2kg，无需额外固定，放置于平整的实验台面即可开展测试，

　　若进行大角度倾斜测试，可在槽体底部增加防滑垫，避免测试过程中槽体移位。实际测试过程中，浮体随液面波动的倾斜量可通过测杆上的刻度直接换算，配合角度标识块可同时读取倾斜角度与稳心偏移量，测试完成后可直接将盛液槽内的液体从侧边的导流口倒出，无需抬升整个槽体，清理维护十分便捷；结构上所有与液体接触的部件均采用耐水腐蚀的材质，长期接触清水或低浓度实验溶液不会出现锈蚀变形，日常存放仅需擦拭干净表面残留液体即可，无需特殊的防锈维护。
